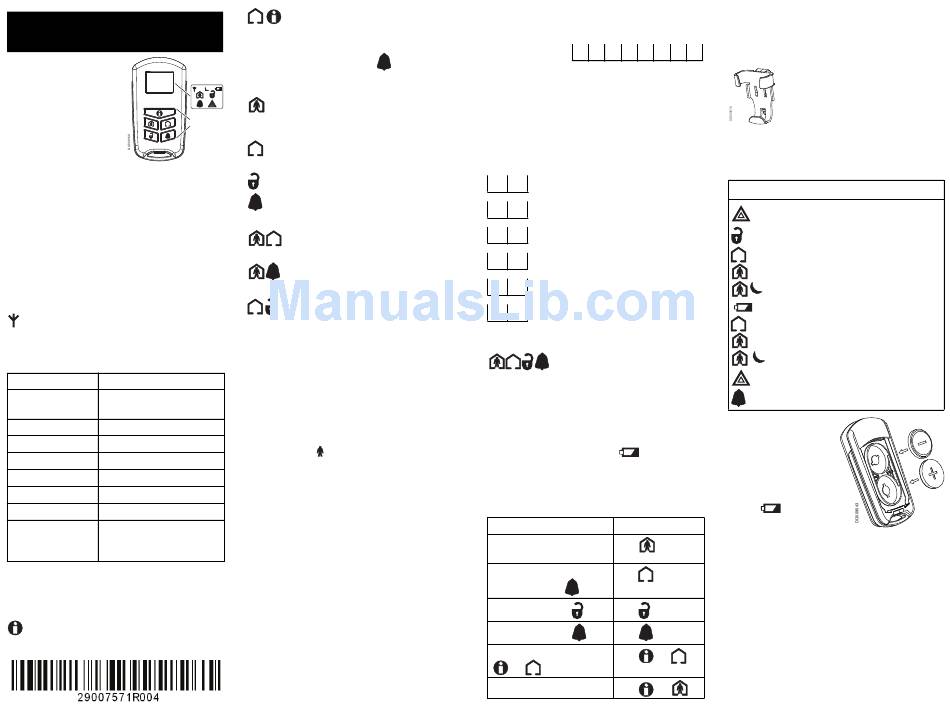

WT4989/WT8989 2-vägs trådlös
fjärrkontroll–Installationsguide

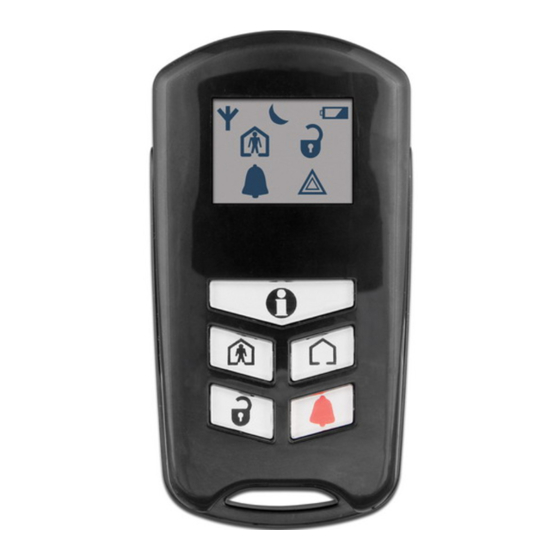

WT4989/WT8989 är en två-
vägs fjärrkontroll med fem
funktionsknappar, LCD symbol-
display och inbyggd summer.
Symbolerna tänds upp för att
visa aktuell status på systemet
när knappen "Status" tryckts
in. Summern aktiveras för att
indikera knapptryckning samt sändning av kommando till
centralapparaten. Fjärrkontrollen kan användas för
tillslag, frånslag och statuskontroll av systemet, vissa
knappsatsfunktioner kan även utföras via den trådlösa
kommunikationen. För att skicka ett kommando, tryck
och håll in motsvarande funktionsknapp under ca 1
sekund.
Produkten innehåller inga utbytbara komponenter.
Obs! Vissa funktionsknappar kräver 3 sekunders**
intryckning för att aktiveras.
Displayens bakgrundsbelysning samt antennsymbolen
tänds och summern indikerar att knappintrycknning
har skett, detta indikerar även att sändning har skett till
centralapparaten.
Specifikation
Radiofrekvens: 433.92 MHz,868 MHz (WT8989)
Batterityp: CR2032 6V, (2) 3V Lithium (Panasonic,
Energizer)
Batteritid: 3 år (normal drift)
Indikering för lågt batteri: 4.0V förutbestämd
Dimensioner (LxBxH): 75mm x 40mm x 16mm
Vikt: 41g
Temperatur i drift: -10ºC till +55ºC
Luftfuktighet: 93% relativ, icke-kondenserande
Kompatibel centralappa- PC9155-433/868, PC9155D-433/
rat: 868 and PC9155G-433/868 (-868
WT8989)
VIKTIGT: Enheten bör endast användas på platser
med maximalt föroreningsgrad 2.
Fabriksinställning på funktionsknappar
Statuskontroll: Tryck in denna knapp för att
avläsa systemets status via symbolerna på LCD displayen.
Knapplås**: Håll in båda knapparna under
3 sekunder för att aktivera knapplåset. Håll in båda
knapparna under 3 sekunder för att låsa upp knapplåset.
SWE
Obs, intryckning av nödknappen (
upp knapplåset förutsatt att fördröjningen på 3 sekunder
LCD
IKONER
inte är urkopplad.
Hemmatillkoppling: Tryck in för att tillkoppla
systemet i Hemmaläge. Borta/Hemma-sektioner för-
KNAPPAR
bikopplas och övriga tillkopplas.
Bortatillkoppling: Tryck in för att tillkoppla sys-
temet i Bortaläge. Alla sektioner tillkopplas.
Frånkoppling: Tryck in för att frånkoppla systemet.
Nödlarm**: Tryck och håll in under ca 3 sekunder
för att skicka ett nödlarm till systemet.
Manuell Utgång typ 1**: Håll in båda
knapparna för att aktivera programmerad PGM utgång.
Manuell Utgång typ 2**: Håll in båda
knapparna för att aktivera programmerad PGM utgång.
Skicka fabriksinställt ESN-nummer**:
Håll in båda knapparna för att skicka ESN-numret till
centralapparaten, används vid automatisk inlärning.
WT4989/WT8989 kan konfigureras efter behov, se
installationsguiden till ditt DSC inbrottslarm.
Programmering av WT4989/WT8989
Följande avsnitt beskriver hur du programmerar in och
konfigurerar fjärrkontrollen på en 2-vägs kompatibel cen-
tralapparat. För ytterliggare val se installationsguiden för
systemet.
Obs! Blinkande ikon indikerar att WT4989/
WT8989 försöker sända inlärningsmeddelande till
systemet.
Steg 1-Programmera in WT4989/
WT8989 i systemet
WT4989/WT8989 kan programmeras in i systemet man-
uellt eller automatiskt via radiosändning.
Automatisk inlärning
1. Tryck [*][8][installatörskod][898] i installatörsläget.
2. Tryck in valfri knapp för att aktivera fjärrkontrollen.
3. Knappsatsen visar nu fjärrkontrollens ESN-nummer,
bekräfta detta med [*].
4. Välj ledig plats # [01 - 16] för fjärkontrollen.
5. Upprepa from steg 2 för att lägga in fler fjärrkontroller.
Programmera in fjärrkontrollens ESN-
nummer
1. Tryck [*][8][installatörskod][804], undersekvens [101]-[116]
för plats.
2. Programmera in det 8-ställiga ESN-numret.
[101-116] Fjärr 1-16
) låser automatiskt
Produkten är förprogrammerad med ett unikt serienummer
(hårdkodat från fabrik) bestående av 8 hexadecimala sif-
fror. Totalt antal kombinationer är 16.7 miljoner. Det är inte
möjligt att ändra serienumret.
Steg 2-Programmera fjärrkontrollens
funktionsknappar
Sekvens [804], undersekvens [141] - [156]
0 3 Knapp 1-Hemmatillkoppling
0 4 Knapp 2- Bortatillkoppling
2 7 Knapp 3-Frånkoppla
3 0 Knapp 4-Nödlarm
1 3 Knapp (1+2)-Manuell utgång typ 1
1 4 Knapp (1+3)-Manuell utgång typ 2
För ytterliggare programmeringsalternativ, se installations-
guiden för ditt DSC inbrottslarm.
Programmering av fjärrkontroll**
Programmera WT4989/WT8989
egenskaper
Ändring av dessa värden påverkar fjärrkontrollens funktion,
de bör endast ändras i samråd med installatör. För att pro-
grammera WT4989/WT8989: (1) håll in alla fyra knappar
under 3-5 sekunder till symbolen
blinka. Programmeringsläget avslutas automatiskt efter 5
sekunders inaktivitet. (2) Välj en WT4989/WT8989
egenskap från listan, upprepa steg 1 och 2 för att återställa
egenskap till fabriksvärde.
Funktion
In-/Urkoppla fjärrkontrollens sum-
mer.
In-/Urkoppla 3-sekunders fördrö-
jningen på knappen (
In-/Urkoppla knapp 3 ( ).
In-/Urkoppla knapp 4 (
In-/Urkoppla knapplås
( )+( ).
Stäng av bakgrundsbelysning.
Obs! Sirentut vid till-/frånslag med fjärrkontroll bör
vara aktiverat i systemet. Se installationsguiden för
mer information
Bältesclips
Kontrollera systemets status
Nedan visas en sammanställning över hur fjärrkontrollen
indikerar systemets aktuella status på symboldisplayen..
IKON (F=Fast, B=Blinkande) SYSTEMSTATUS
(F) Systemfel
(F) Frånkopplat
(F) Bortatillkopplat
(F) Hemmatillkopplat
(F) Låg batterinivå, (B) Kritiskt låg batterinivå
(B) *9 Bortatillkopplat
(B) *9 Hemmatillkopplat
(B) Knapplås aktivt
(F) Larmminne, (B) Larmläge
Byte av batteri
Låg batterinivå indikeras
tänds och börjar
med motsvarande symbol på
displayen. Vid kritisk batter-
inivå kommer symbolen att
blinka, byt batteri snarast då
ikonen
byta batterierna, placera t.ex
Utförande
ett mynt i skåran mellan lock och bottendel och vrid
Tryck ( )
sedan försiktigt för att separera delarna. Byt endast till
3V/6V lithium batterier typ CR2032.
Tryck ( )
Obs! Observera batteriernas polaritet.
).
BYT ENDAST TILL SAMMA ELLER LIKVÄRDIG TYP AV BAT-
TERI. Förvaras utom räckhåll för barn. Försök inte att
Tryck ( )
ladda batterierna. Deponera uttjänta batterier på för
detta anvisad plats.
). Tryck ( )
Tryck ( )+( ).
Tryck ( )+( ).
Bältesclipset underlättar för att bära med sig
fjärrkontrollen eller att fästa den i t.ex bilens
solskydd.
(F) Nattillkopplat
(B) *9 Nattillkopplat
lyser. För att
