REED ST-9933 Instruction Manual

True rms autoranging digital multimeter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

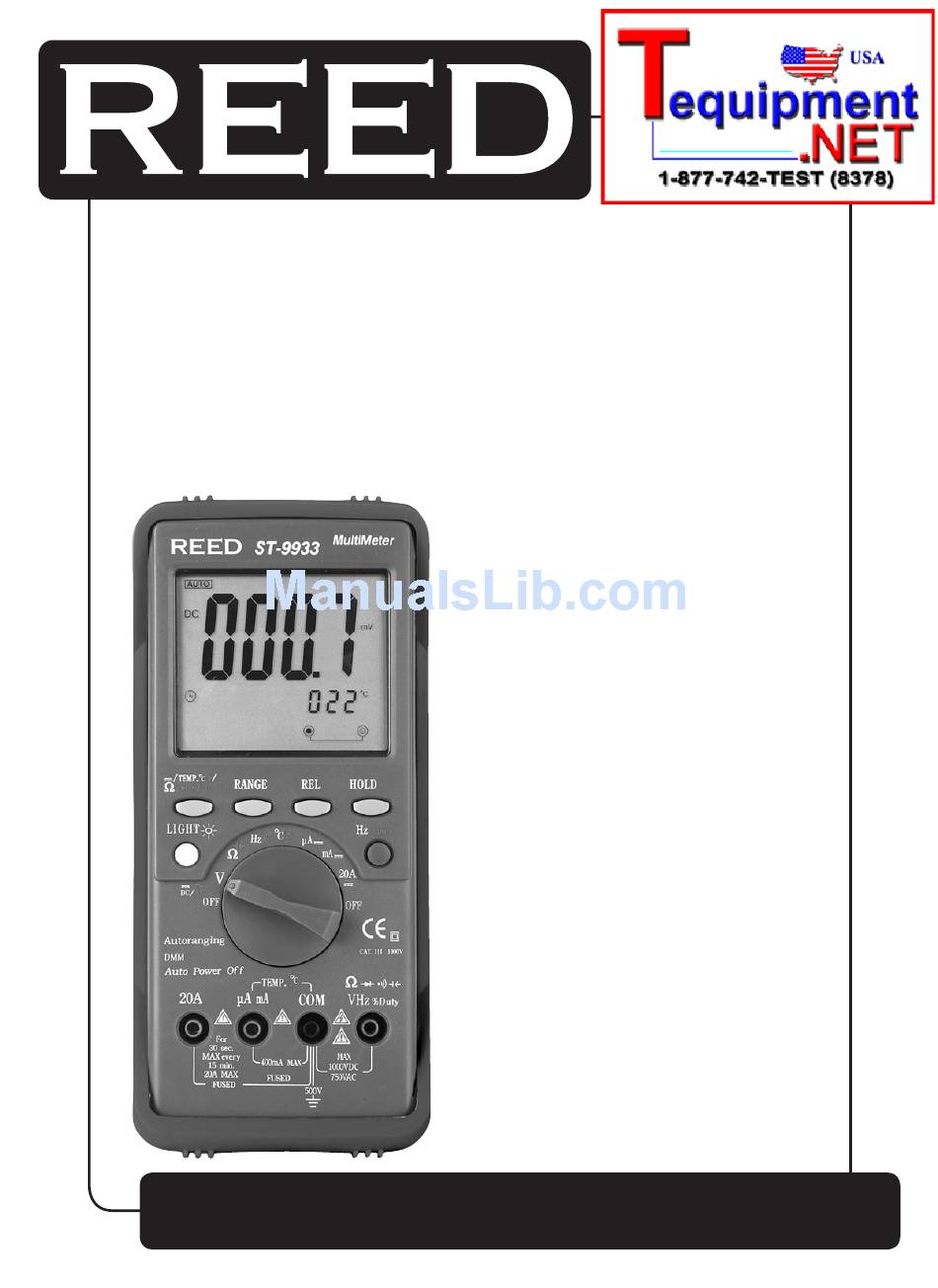

ST-9933
Model
True RMS Autoranging
Digital Multimeter
Instruction
Manual
reedinstruments
www
com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ST-9933 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for REED ST-9933

Summary of Contents for REED ST-9933

  • Page 1 ST-9933 Model True RMS Autoranging Digital Multimeter Instruction Manual reedinstruments...

  • Page 2: Table Of Contents

    Capacitance Measurement ............13 Frequency Measurement ............14 Duty Cycle Measurement ............14 Temperature Measurement ............14 Battery & Fuse Replacement ..........14-15 For service on this or any other REED product or information on other REED products, contact REED Instruments at info@reedinstruments.com. reedinstruments...

  • Page 3: Safety

    Safety The following safety information must be observed to insure maximum personal safety during the operation at this meter: • Do not use the meter if the meter or test leads look damaged, or if you suspect that the meter is not operating properly. •...

  • Page 4: Features

    Features • True RMS measurements • Temperature function: 1832°F/1000°C • AC/DC current to 10A • Auto and manual ranging • Data Hold and auto shut off • Resistance to 40MΩ • Diode check and continuity functions • Audible and visual safety warnings •...

  • Page 5: Accuracy

    Measurement rate: 2 times per second, nominal Auto power off: Meter automatically shuts down after approx. 30 minutes of inactivity Operating environment: 0 to 50°C (32 to 122°F) at < 70% relative humidity Storage temperature: -20 to 60°C (-4 to 140°F) at <...
  • Page 6 DC Current (Auto-ranging for uA and mA) Range Resolution accuracy 400.0uA 0.1uA 4000uA ±1.5% of rdg + 3 digits 40.00mA 10uA 400.0mA 100uA 4.000mA ±2.5% of rdg + 5 digits 10mA Overload Protection: 0.5A / 600V and 20A / 600V Fuse. Maximum Input: 400uA DC or 400 mA AC RMS on uA/mA ranges, 20 A DC or AC RMS on 20 A range.
  • Page 7 Capacitance (Auto-ranging) Range Resolution accuracy 40.00nF 10pF ±5.0% of rdg + 7 dgts 400.0nF 0.1nF 4.000uF ±3.5% of rdg + 5 dgts 40.00uF 10nF 100.0uF 0.1uF ±5.0% of rdg + 5 dgts Input Protection: 500V DC or 500V AC RMS. Frequency (Auto-ranging) Range Resolution...

  • Page 8: Display Description

    Temperature Range Resolution accuracy -20°C~+1000°C 0.1°C/°C ±3% of rdg ±2 °C/°F -4°F~+1400°F 0.1°F/°F Sensor: Type K Thermocouple Overload protection: 60V DC or AC RMS. * Room temperature (second display): Resolution: 1°C, Accuracy: ±3°C Diode Test Test current Resolution accuracy 0.3mA typical 1 mV ±10% of rdg + 5 digits Open circuit voltage: 15V DC typical...

  • Page 9: Operating Instructions

    operating instructions Before taking any measurements, read the Safety information at the beginning of this manual. Always examine the instrument for damage, defects excessive dirt, grease, etc. Examine the test leads for cracks or frayed insulation. If any abnormal conditions exist do not attempt to take any measurements.

  • Page 10: Range Button

    RANGE button When the meter is first turned on, it automatically goes into AutoRanging. This automatically selects the best range for the measurements being made and is generally the best mode for most measurements. For measurement situations requiring that a range be manually selected, perform the following: 1.

  • Page 11: Voltage Measurement

    Input Jacks This meter has four input jacks that are protected against overload to the limits of 20A. During use, connect the Black test lead to the COM jack and the Red test lead as shown below: Function Red lead Connection input limits DCV/ACV “+”...

  • Page 12: Resistance Ω Measurement

    Resistance Ω Measurement WaRninG: To avoid electric shock, disconnect power to the unit under test and discharge all capacitors before taking any resistance mea- surements. Remove the batteries and unplug the line cords. 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive Ωterminal.

  • Page 13: Diode Test

    Diode Test WaRninG: To avoid electric shock, do not test any diode that has voltage on it. 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive Diode terminal. 2. Set the function switch to the diode/continuity position.

  • Page 14: Frequency Measurement

    Frequency Measurement 1. Insert the black test lead into the negative COM terminal and the red test lead into the positive Hz terminal. 2. Set the function switch to the Hz % position. 3. To select the frequency measurement mode, press the MODE button until the (frequency) Hz symbol appears in the display on the left hand side.

  • Page 15: Battery & Fuse Replacement

    (F1 500mA / 600V fast blow, F2 10A / 600V fast blow). 6. Put the fuse door back in place. Insert the screw and tighten it securely. For service (repairs or calibration) on this or any other REED product or information on other REED products, contact REED Instruments at info@reedinstruments.com.
  • Page 16 notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ reedinstruments...
  • Page 17 ST-9933 Modèle Multimètre numérique TRMS à sélection automatique de la gamme Manuel d’utilisation reedinstruments...
  • Page 18 Mesure de la température ............14 Remplacement de la pile et du fusible ........14-15 Pour faire réparer cet instrument ou tout autre produit de REED ou pour obtenir de plus amples renseignements sur les autres produits de REED, communiquez avec REED Instruments à info@reedinstruments.com.

  • Page 19: Sécurité

    Sécurité Il faut respecter les directives de sécurité suivantes pour assurer la sécurité optimale de l’utilisateur de l’instrument: • N’utilisez pas l’instrument si celui-ci ou les fils de lecture semblent endomma- gés ou si vous soupçonnez que l’instrument ne fonctionne pas correctement. •...

  • Page 20: Caractéristiques

    Caractéristiques • Mesures TRMS • Fonctions de mesure de la température: 1832 °F/1000 °C • Mesure du courant c.a./c.c. jusqu’à 10 A • Sélection automatique et manuelle de la gamme • Stockage des lectures et arrêt automatique • Mesure de la résistance jusqu’à 40 MΩ •...
  • Page 21 Taux de mesure: 2 fois par seconde, nominal. Arrêt automatique: L’instrument s’arrête automatiquement après environ 30 minutes d’inactivité. Environnement de fonctionnement: 0 à 50°C (32 à 122°F) à < 70% d’humidité relative Température d’entreposage: -20 à 60°C (-4 à 140°F) à < 80% d’humidité relative Alimentation: Pile 9 V standard (NEDA 1604, IEC 6F22) Dimensions:...
  • Page 22 Courant c.c. (sélection automatique de la gamme en uA et en mA) Gamme Résolution Précision 400.0 uA 0.1 uA 4000 uA 1 uA ± 1.5 % de lect + 3 chiffres 40.00 mA 10 uA 400.0 mA 100 uA 4.000 mA 1 mA ±...
  • Page 23 Capacité (sélection automatique de la gamme) Gamme Résolution Précision 40.00 nF 10 pF ± 5.0 % de lect + 7 chiffres 400.0 nF 0.1 nF 4.000 uF 1 nF ± 3.5 % de lect + 5 chiffres 40.00 uF 10 nF 100.0 uF 0.1 uF ±...
  • Page 24 Température Gamme Résolution Précision -20°C ~ +1000°C 0.1°C/°C ± 3 % de lect ± 2°C/°F -4°F ~ +1400°F 0.1°F/°F Sonde: Thermocouple de type K Protection contre les surcharges: 60 Vc.c. ou c.a. RMS. * température ambiante (deuxième affichage): Incrémentation: 1°C, Exactitude: ± 3 °C Lecture de diode Courant d’essai Résolution...

  • Page 25: Mode D'emploi

    Mode d’emploi Avant d’utiliser l’instrument, veuillez lire l’information sur la sécurité, qui se trouve au début du présent manuel. Examiner toujours l’appareil pour repérer tout dommage, tout défaut, la saleté excessive, la graisse, etc. Examinez les fils de mesure pour vous assurer que l’isolant n’est pas fendillé ou effiloché. Si vous voyez toute condition anormale, n’utilisez pas l’instrument.
  • Page 26 Bouton RANGE (gamme) Lorsque l’appareil est mis en marche, la fonction de sélection automa- tique de la gamme est activée. Cette fonction sélectionne automatique- ment la meilleure gamme pour la mesure en cours; il s’agit habituellement du meilleur mode pour la plupart des mesures. Dans les cas où...

  • Page 27: Mesure De La Tension

    Douilles d’entrée Cet instrument comporte quatre douilles d’entrée intégrant une protec- tion contre les surcharges jusqu’à un maximum de 20 A. Pour utiliser l’instrument, branchez le fil de lecture noir dans la douille COM et le fil rouge, dans la douille indiquée ci-dessous: Fonction Douille du fil rouge Limites d’entrée...

  • Page 28: Mesure De La Résistance Ω

    Mesure de la résistance Ω aVERTiSSEMEnT : Pour éviter les chocs électriques, débranchez l’alimentation du circuit à mesurer et déchargez tous les con- densateurs avant de mesurer toute résistance. Retirez les piles et débranchez les cordons d’alimentation. 1. Branchez le fil noir dans la douille négative COM et le fil rouge, dans la douille positive Ω.

  • Page 29: Test De Diode

    Test de diode aVERTiSSEMEnT : Pour éviter les chocs électriques, n’effectuez pas un test sur une diode sous tension. 1. Branchez le fil noir dans la douille négative COM et le fil rouge, dans la douille positive Diode. 2. Placez le sélecteur de fonction à la position diode et continuité 3.

  • Page 30: Mesure De La Fréquence

    Mesure de la fréquence 1. Branchez le fil noir dans la douille négative COM et le fil rouge, dans la douille positive Hz. 2. Placez le sélecteur de fonction à la position Hz % . 3. Pour choisir le mode de test de diode, appuyez sur le bouton MODE jusqu’à...

  • Page 31: Remplacement De La Pile Et Du Fusible

    6. Replacez le couvercle du compartiment des fusibles. Replacez les vis et serrez-les. Pour faire réparer ou étalonner cet instrument ou tout autre produit de REED ou pour obtenir de plus amples renseignements sur les autres produits de REED, communiquez avec REED Instruments à info@reedinstruments.com.
  • Page 32 notes _________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ ________________________________________________ reedinstruments...
