Marantz SR5600 Service Manual
Hide thumbs Also See for SR5600:

Advertisement

Service
Manual
MULTI
STANDBY
POWER ON/OFF
SECTION
1. TECHNICAL SPECIFICATIONS ........................................................................................... 1
2. TECHNICAL DESCRIPTION ............................................................................................... 3
3. POWER AMPLIFIER ADJUSTMENT .................................................................................. 6
4. SERVICE MODE .................................................................................................................. 7
5. SYSTEM ERROR ................................................................................................................ 8
6. UPDATE FIRMWARE ........................................................................................................... 9
7. WIRING DIAGRAM ............................................................................................................ 15
8. BLOCK DIAGRAM ............................................................................................................. 17
9. SCHEMATIC DIAGRAM ..................................................................................................... 19
10. PARTS LOCATION ............................................................................................................. 37
11. IC DATA .............................................................................................................................. 51
12. EXPLODED VIEW AND PARTS LIST ................................................................................ 65
13. ELECTRICAL PARTS LIST ................................................................................................ 70
Please use this service manual with referring to the user guide ( D.F.U. ) without fail.

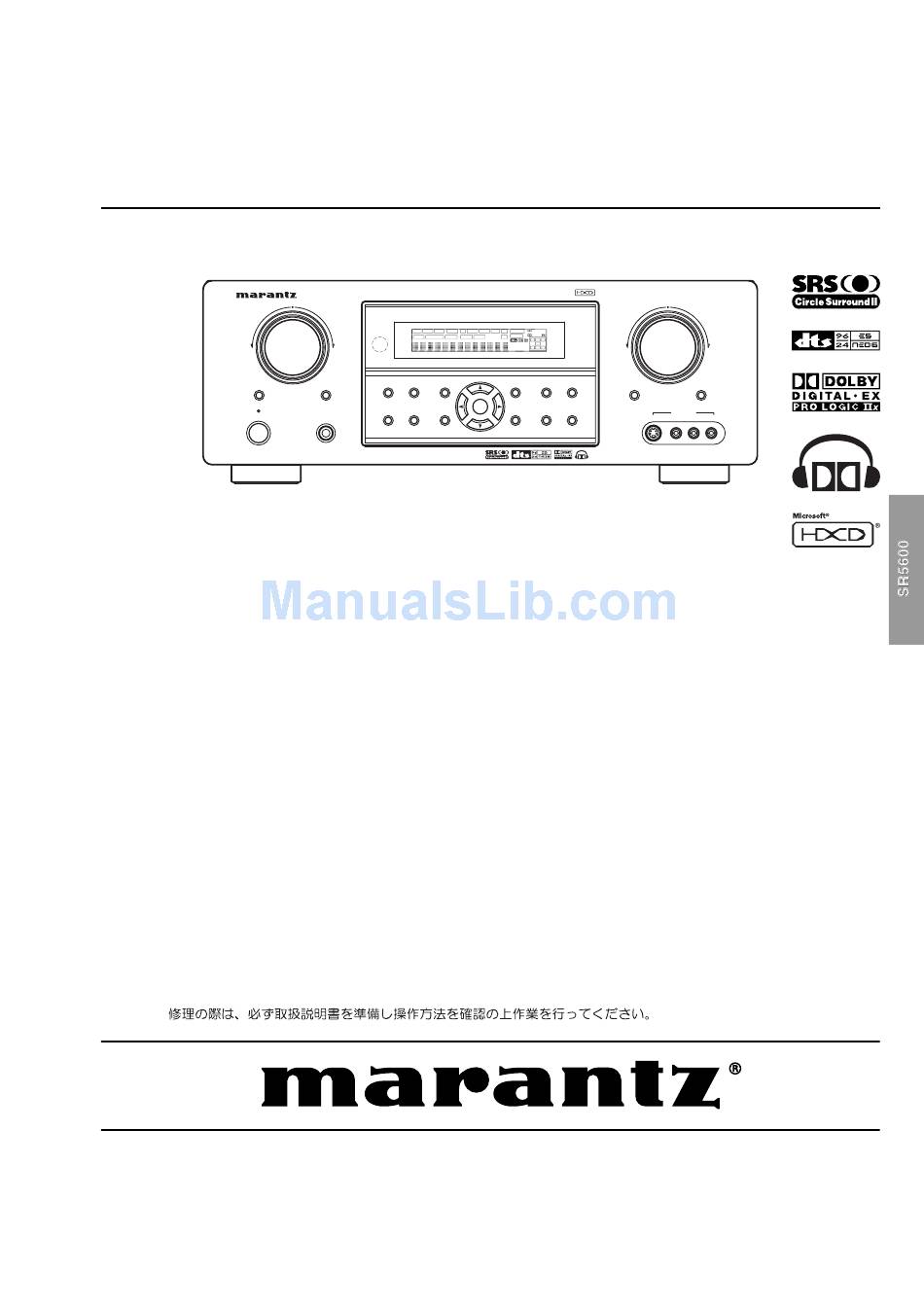

AV SURROUND RECEIVER SR5600
INPUT SELECTOR
DISP
MULTI
AUTO
TUNED
SLEEP
AUTO
SURR
DIRECT
SURROUND
PURE
SIMPLE
MODE
DIRECT
SETUP
M. SPEAKER B
AUTO
HT-EQ
MENU
PHONES

TABLE OF CONTENTS

SR5600
AV Surround Receiver
SURROUND
ST
V Ð OFF
NIGHT
PEAK
ATT
ANALOG
DIGITAL
DIGITAL
DISC 6.1
MTX 6.1
EQ
L
C
R
LFE
PCM
SL
S
SR
DOWN
DISPLAY
MEMORY
CLEAR
MUTE
ENTER
EXIT
BAND
T-MODE
SR5600 /
A1B/N1B/U1B
/A1S/N1S
VOLUME
UP
7.1CH INPUT
AUX 1 INPUT
S-VIDEO
VIDEO
L
AUDIO
R
PAGE
Part no. 90M43BW855010
First Issue 2005.07
/N1G
MZ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SR5600 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Marantz SR5600

  • Page 1 Service SR5600 / A1B/N1B/U1B /N1G /A1S/N1S Manual AV Surround Receiver AV SURROUND RECEIVER SR5600 INPUT SELECTOR VOLUME SURROUND DISP MULTI AUTO TUNED V Ð OFF NIGHT PEAK ANALOG DIGITAL DIGITAL SLEEP AUTO SURR DIRECT DISC 6.1 MTX 6.1 DOWN SURROUND...
  • Page 2 Parts for your MARANTZ equipment are generally available to our National Marantz Subsidiary or Agent. ORDERING PARTS : Parts can be ordered either by mail or by Fax.. In both cases, the correct part number has to be specifi ed.
  • Page 3: Technical Specifications

    (Digital Input / 96 kHz PCM) ..8 Hz - 45 kHz (± 3 dB) VIDEO SECTION 17-5/16 ins. (440 mm) Television Format ..........NTSC/PAL Input Level/Impedance ........1 Vp-p/75 ohms AV SURROUND RECEIVER SR5600 INPUT SELECTOR VOLUME Output Level/Impedance........1 Vp-p/75 ohms DISP...
  • Page 4 The relation between the selected surround mode and the input signal The surround mode is selected with the surround mode buttons on SR5600 or the remote control unit. However, the sound you hear is subject to the relationship between the selected surround mode and input signal. That relationship is as follows;...
  • Page 5: Technical Description

    2. TECHNICAL DESCRIPTION DTS-ES Extended Surround is a new multichannel digital signal format developed by Digital Theater DTS was introduced in 1994 to provide 5.1 channels Systems Inc. While offering high compatibility with of discrete digital audio into home theater systems. the conventional DTS Digital Surround format, D T S b r i n g s y o u p r e m i u m q u a l i t y d i s c r e t e DTS-ES Extended Surround greatly improves the...
  • Page 6 Dolby Digital identifies the use of Dolby Digital The Dolby Headphone technology provides a audio coding for such consumer formats as DVD surround sound listening experience over headphones. and DTV. As with film sound, Dolby Digital can When listening to multichannel content such as provide up to five full-range channels for left, DVD movies over headphones, the listening center, and right screen channels, independent left...
  • Page 7 Personal notes: ® ® HDCD (High Definition Compatible Digital ) is a patented process for delivering on Compact Disc the full richness and details of the original microphone feed. HDCD encoded CDs sound better because they are encoded with 20-bits of real musical information as compared to 16-bits for all other CDs.
  • Page 8: Power Amplifier Adjustment

    3. POWER AMPLIFIER ADJUSTMENT Idling Current Alignment Each of the measurement points are provided with the two test points. Set a digital Voltage meter to DC voltage input, connect the meter to the test points at both contact points. After the setup above, turn on the main switch. Adjust variable resistors (VR41, VR42…VR71) according to the digital voltmeter readings.
  • Page 9: Service Mode

    4. SERVICE MODE Microprocessor (IC28), DSP(IC20 )Version and FLD Segment Check Mode. While the power is on, MULTI, EXIT and 7.1CH INPUT buttons simultaneously more than 3 seconds. The FL display shows "SERVICE MODE" for 2 seconds then shows the model name. Press MULTI button, The software version of the microprocessor (IC28) is displayed in the format below.
  • Page 10: System Error

    5. SYSTEM ERROR When the microcomputer detects a trouble, the following information is displayed on the FLD. • After the error contents indication, Surround Mode is initialized and returned Factory mode. • The contents of the ERROR indication are the followings. Trouble in DSP If communication with DSP is troubled more than 2 seconds.
  • Page 11: Update Firmware

    6. UPDATE FIRMWARE Software for CPU and DSP can be updated. Have update application software. ("UpgradeDSP.exe" and "H8Download.exe") There are two mode of download, regarding to the target of software as bellow. • Mode 1: Update DSP’s software to 4M Flash-ROM. This mode is to update the software for DSP.
  • Page 12 Launch "UpgradeDSP.exe" on PC. Note: yy_mm_dd is release date of software. Click Port setting, and select the COM Port No. Set the Baud Rate to 38400 then click Start communication button.
  • Page 13 If the connection is made successfully, a dialog box saying "Success to connect" appears and "CONNECTED" is displayed on FLD. 10. Click Send the DSP codes button on the dialog box. Progress status of updating will be shown on PC and LOADING is displayed on FLD.
  • Page 14 Connect PC and the unit with the RS-232C cable. Insert a thin rot to the hole and push the switch (SW10) inside to turn on the switch. Hole of rear panel Turn on the power of the unit. Note: When the unit is into boot mode, stand-by LED is not lights up. Launch "H8Download.exe"...
  • Page 15 Click other files... button in the dialog box to specify the file (SR5600_yymmdd.mot) to be uploading. yymmdd in filename is release date of software. SR5600_yymmdd.mot SR5600_yymmdd.mot Click Connect button. If the connection with the H8 µ-P is successfully made, a dialogue box saying "Success to the H8 micro processor connection"...
  • Page 16 11. Click CLOSE button to close the application. 12. Disconnect Mains cord. 13. Turn off the internal switch that has been turned on at step 3. 14. Turn on the unit. Firmware Version Check To check the versions of the firmware, see "Microprocessor (CPU), DSP Version and FLD Segment Check Mode" in "SERVICE MODE"...
  • Page 17: Wiring Diagram

    7. WIRING DIAGRAM VIDEO CONVERTER CUP11829Z 7.1CH TUNER MODULE PREOUT CUP11823-6 MAIN TRANSF. ST-BY PWB CUP11823-3 VIDEO PWB CUP11827-Z COMPONENT PWB CUP11828Z MAINS CORD MAINS INLET 120V / 230V / 240V POWER PWB CUP118127Z DSP PWB CUP11826Z AMP PWB CUP11824Z ENCODER PWB CUP11823-2 INPUT PWB...
  • Page 18: Block Diagram

    8. BLOCK DIAGRAM...
  • Page 19: Schematic Diagram

    9. SCHEMATIC DIAGRAM INPUT PWB...
  • Page 20 DSP PWB (1/2)
  • Page 21 DSP PWB (2/2) SR5600 SR5600...
  • Page 22 ST-BY PWB ENCORDER PWB FRONT PWB TACT U VERSION ONLY 7.1-CH PREOUT PWB H / P PWB PUSH SW PWB A,N VERSION ONLY...
  • Page 23 VIDEO PWB...
  • Page 24 COMPONENT PWB...
  • Page 25 VIDEO CONVERTER PWB...
  • Page 26 AMP PWB...
  • Page 27 POWER PWB...
  • Page 28: Parts Location

    10. PARTS LOCATION IC81 IC83 FRONT PWB ENCODER PWB & TACT PWB H/P PWB PUSH S/W PWB Lead-free Solder When soldering, use the Lead-free Solder (Sn-Ag-Cu).
  • Page 29 Q221 Q220 Q224 Q222 Q241 Q239 Q235 Q226 Q225 Q223 Q238 Q234 Q219 Q218 Q216 Q237 Q233 IC38 Q217 Q215 Q240 Q207 Q214 IC21 IC33 IC40 Q206 Q213 IC25 IC22 IC32 IC41 Q205 Q212 IC23 IC24 IC37 Q204 Q211 IC36 Q203 Q210 IC28...
  • Page 30 QC12 Q102 IC15 QC11 IC24 Q103 Q101 IC16 IC14 IC25 IC11 IC12 IC26 IC22 IC13 IC19 IC27 IC33 IC17 Q105 IC23 IC18 Q106 IC21 Q107 Q108 IC28 IC34 QC10 IC31 IC32 IC30 DSP PWB A Lead-free Solder When soldering, use the Lead-free Solder (Sn-Ag-Cu).
  • Page 31 IC35 IC20 DSP PWB B Lead-free Solder When soldering, use the Lead-free Solder (Sn-Ag-Cu).
  • Page 32 IC73 IC72 IC77 IC82 IC71 IC81 7.1CH PREOUT PWB IC76 IC75 IC74 Q703 Q704 Q701 Q713 Q702 Q708 Q710 IC79 IC78 IC80 Q705–Q707 Q711 VIDEO PWB IC09 Q712 Q106 Q110 IC14 IC13 Q104 Q108 IC11 IC16 Q100 IC12 Q101 VIDEO CONVERTER PWB A Q111 Q107 Q102...
  • Page 33 Q901 Q902 IC94 IC91 COMPONENT PWB Q719 Q721 Q620 Q622 Q619 Q621 Q520 Q522 Q519 Q521 Q420 Q422 Q419 Q421 Q723 Q624 Q623 Q524 Q523 Q424 Q423 Q807 Q614 Q612 Q607 Q609 Q617 Q707 Q709 Q717 Q508 Q510 Q518 Q507 Q509 Q517 Q408 Q410 Q418...
  • Page 34 Q805 IC84 IC85 Q804 ST-BY PWB Q603 Q602 Q601 Q609 Q610 Q608 Q604 IC61 Q607 IC62 Q606 IC63 IC64 Q611 Q614 POWER PWB Q612 Q613 Q615 Lead-free Solder When soldering, use the Lead-free Solder (Sn-Ag-Cu).
  • Page 35 11. IC DATA IC21: TC9162,3,4...
  • Page 36 IC21: TC9162,3,4...
  • Page 37 IC22: TC9273 IC24: TC9499...
  • Page 38 IC12: TC90A49F...
  • Page 39 IC14: TA1270BF...
  • Page 40 IC35: CS5361 V C O M S C L K L R C K S D O U T M C LK R E F G N D FILT+ R S T REFGND S e rial O utpu t Interfa ce F ILT + Volta ge R e fe ren ce D IF...
  • Page 41 IC16: CS4382...
  • Page 42 IC16: CS4382...
  • Page 43 IC19: CS49403 SAI 0 Serial External Memory SAI 1 Audio Interface SAI 3 Interface SAI 2 Compressed DSP C Audio Digital DAO 0 Interface Frame Audio 32-Bit DSP Programmable Shifter Interface DAO 1 Digital Multistandard Audio Audio Decoder Interface GPIO and I/O Input Controller DSP AB...
  • Page 44 IC19: CS49403 MCLK Audio Master Clock VDD2 2.5V Supply Voltage VSS2 2.5V Ground 102 I/O AUDATA4, Digital Audio Output 4, General Purpose I/O GPIO28 103 I/O HDATA4, DSP C Bidirectional Data Bus, General Purpose I/O GPIO4 O SCLK0 Audio Output Bit Clock 105 I/O HDATA3, DSP C Bidirectional Data Bus, General Purpose I/O GPIO3...
  • Page 45 IC78: LC74781 Pin Functions Pin No. Symbol Function Description Ground Ground connection (digital system ground) Xtal Used to connect the crystal oscillator and capacitor used to generate the internal Crystal oscillator connection synchronization signal, or to input an external clock (2fsc or 4fsc). Xtal Switches between external clock input mode and crystal oscillator mode.
  • Page 46 IC78: LC74781...
  • Page 47 IC81 : NJU3430 R S T N o . S Y M B O L F U N C T I O N R ESET P o w e r S o u r c e = + 3 . 0 t o 5 . 5 V Instruction M K R AM Icon...
  • Page 48: Exploded View And Parts List

    12. EXPLODED VIEW AND PARTS LIST A VERSION N Only A Only N Only N VERSION U VERSION ST-BY PWB ST-BY PWB U Only POWER PWB U Only ST-BY PWB VIDEO CONVERTER AMP PWB 7.1CH PREOUT PUSH S/W PWB U Only COMPONENT A, N Only DSP PWB...
  • Page 49 15 /A1S 00M07BW270220 BUTTON BUTTON L (SILVER) CBT1A940R6G13 15 /N1B 00M07BW270020 00M07BW270020 BUTTON BUTTON L (BLACK) CBT1A940K92 15 /N1G 00M07BW270120 00M07BW270120 BUTTON BUTTON L (GOLD) CBT1A940RFD4 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 50 90M-FS001090R 90M-FS001090R FUSE ! 5A/250V(EUR) T5AL KBA2C5000TLEY F801 /N1G 90M-FS001090R 90M-FS001090R FUSE ! 5A/250V(EUR) T5AL KBA2C5000TLEY F801 /N1S 90M-FS001090R 90M-FS001090R FUSE ! 5A/250V(EUR) T5AL KBA2C5000TLEY NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 51 00M27AW257210 LID TOP COVER (SILVER) CKC1A139G14 30 /U1B 00M27AW257010 LID TOP COVER (BLACK) CKC1A139K117 ANTENNA ANT FM WIRE (PIGTAIL) CSA1A007 ANTENNA AM LOOP ANTENNA ASSY CSA3A011Z NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 52: Electrical Parts List

    13. ELECTRICAL PARTS LIST PARTS INFORMATION NOTE ON SAFETY FOR FUSIBLE RESISTOR : RESISTORS The suppliers and their type numbers of fusible resistors 1) 00MGD05 × × × 140, Carbon film fixed resistor, ±5% 1/4W are as follows; 2) 00MGD05 × × × 160, Carbon film fixed resistor, ±5% 1/6W 1.
  • Page 53 00MOA10706320 ELECT CAP. 100UF 63V HCEA1JH101E C612 00MOA10706320 ELECT CAP. 100UF 63V HCEA1JH101E C613 00MOA10706320 ELECT CAP. 100UF 63V HCEA1JH101E C614 00MOA10706320 ELECT CAP. 100UF 63V HCEA1JH101E NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 54 D601 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT D602 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT D603 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT D604 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT D605 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 55 J237 CORD SN95/PB5, 0.6 C3A206 J238 CORD SN95/PB5, 0.6 C3A206 J239 CORD SN95/PB5, 0.6 C3A206 J240 CORD SN95/PB5, 0.6 C3A206 J241 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 56 J308 CORD SN95/PB5, 0.6 C3A206 J309 CORD SN95/PB5, 0.6 C3A206 J310 CORD SN95/PB5, 0.6 C3A206 J311 CORD SN95/PB5, 0.6 C3A206 J312 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 57 HVISAP17N Q521 00MHC20001080 00MHC20001080 IC SAP17PLFNO.552 HVISAP17P Q522 00MHC20001080 00MHC20001080 IC SAP17PLFNO.552 HVISAP17P Q523 00MHT800931A0 00MHT800931A0 TRS. KTC3200GR HVTKTC3200GRT Q524 00MHT800931A0 00MHT800931A0 TRS. KTC3200GR HVTKTC3200GRT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 58 330K OHM 1/6W J CRD20TJ334T R425 RES. 330K OHM 1/6W J CRD20TJ334T R426 RES. 330K OHM 1/6W J CRD20TJ334T R427 RES. 100 OHM 1/5W J CRD20TJ101T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 59 330K OHM 1/6W J CRD20TJ334T R526 RES. 330K OHM 1/6W J CRD20TJ334T R527 RES. 100 OHM 1/5W J CRD20TJ101T R528 RES. 100 OHM 1/5W J CRD20TJ101T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 60 330K OHM 1/6W J CRD20TJ334T R627 RES. 100 OHM 1/5W J CRD20TJ101T R628 RES. 100 OHM 1/5W J CRD20TJ101T R629 RES. 100 OHM 1/5W J CRD20TJ101T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 61 680 OHM 1/5W J CRD20TJ681T R759 RES. 39K OHM 1/5W J CRD20TJ393T R761 RES. 39K OHM 1/5W J CRD20TJ393T R763 RES. 22K OHM 1/5W J CRD20TJ223T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 62 HCEA1HH100T COMPO. C952 00MOA10605020 ELECT CAP. 10UF 50V HCEA1HH100T COMPO. C953 00MOA10605020 ELECT CAP. 10UF 50V HCEA1HH100T COMPO. C954 CER. CAP. 0.01UF 50V Z HCBS1H103ZFT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 63 0.01UF 50V KC HCUS1H103KC C105 00MOA22605020 ELECT CAP. 22UF 25V HCEA1EH220T C106 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF C107 00MDD95101300 CER. CAP. 100PF 50V JA HCUS1H101JA NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 64 47UF 16V HCEA1CH470T C173 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF C174 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF C175 00MOA22605020 ELECT CAP. 22UF 25V HCEA1EH220T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 65 3300PF 50V KC HCUS1H332KC C244 00MDD95471300 CER. CAP. 470PF 50V JA HCUS1H471JA C245 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF C246 00MOA22605020 ELECT CAP. 22UF 25V HCEA1EH220T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 66 00MOA10701620 ELECT CAP. 100UF 16V HCEA1CH101T CC34 00MOA22801620 ELECT CAP. 2200UF 16V HCEA1CH222E CC35 00MOA22801620 ELECT CAP. 2200UF 16V HCEA1CH222E CC36 00MOA22701620 ELECT CAP. 220UF 16V HCEA1CH221T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 67 00MNN05000610 CHIP RES. 0 OHM 1/10W J HRJ10DJ0R0T LC80 00MNN05000610 CHIP RES. 0 OHM 1/10W J HRJ10DJ0R0T LC81 00MNN05000610 CHIP RES. 0 OHM 1/10W J HRJ10DJ0R0T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 68 00MNN05472610 CHIP RES. 4.7K OHM 1/10W J HRJ10DJ472T R152 00MNN05472610 CHIP RES. 4.7K OHM 1/10W J HRJ10DJ472T R153 00MNN05562610 CHIP RES. 5.6K OHM 1/10W J HRJ10DJ562T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 69 00MNN05103610 CHIP RES. 10K OHM 1/10W J HRJ10DJ103T R230 00MNN05103610 CHIP RES. 10K OHM 1/10W J HRJ10DJ103T R231 00MNN05103610 CHIP RES. 10K OHM 1/10W J HRJ10DJ103T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 70 00MNN05152610 CHIP RES. 1.5K OHM 1/10W J CRJ10DJ152T R299 00MNN05682610 CHIP RES. 6.8K OHM 1/10W J CRJ10DJ682T R300 00MNN05152610 CHIP RES. 1.5K OHM 1/10W J CRJ10DJ152T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 71 00MNN05223610 CHIP RES. 22K OHM 1/10W J HRJ10DJ223T RC56 00MNN05223610 CHIP RES. 22K OHM 1/10W J HRJ10DJ223T RC59 00MNN05473610 CHIP RES. 47K OHM 1/10W J HRJ10DJ473T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 72 HCBS1H101KBT FRONT C816 CER. CAP. 100PF 50V K HCBS1H101KBT FRONT C817 CER. CAP. 100PF 50V K HCBS1H101KBT FRONT C818 CER. CAP. 100PF 50V K HCBS1H101KBT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 73 CRD20TJ152T FRONT R814 RES. 1K OHM 1/5W J CRD20TJ102T FRONT R815 RES. 820 OHM 1/5W J CRD20TJ821T FRONT R816 RES. 560 OHM 1/5W J CRD20TJ561T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 74 CRD20TJ473T FRONT R939 RES. 47K OHM 1/5W J CRD20TJ473T FRONT R940 RES. 47K OHM 1/5W J CRD20TJ473T FRONT R941 RES. 47K OHM 1/5W J CRD20TJ473T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 75 CCKT1H471KB INPUT C213 CER. CAP. 470PF 50V KB CCKT1H471KB INPUT C214 CER. CAP. 470PF 50V KB CCKT1H471KB INPUT C215 CER. CAP. 470PF 50V KB CCKT1H471KB NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 76 CCKT1H104ZF INPUT C291 CER. CAP. 100PF 50V KB CCKT1H101KB INPUT C292 00MOA22605020 ELECT CAP. 22UF 50V HCEA1HH220T INPUT C293 00MOA22605020 ELECT CAP. 22UF 50V HCEA1HH220T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 77 50V 0.1UF CCKT1H104ZF INPUT C360 CER. CAP. 0.01UF 50V ZF CCKT1H103ZF INPUT C361 CER. CAP. 50V 0.1UF CCKT1H104ZF INPUT C362 00MOA10701620 ELECT CAP. 100UF 16V HCEA1CH101T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 78 C.CABLE KJP19GA117ZG INPUT CN27 CONN. GF120-17S-TS KJP17GA115ZG INPUT D203 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT INPUT D205 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT INPUT D206 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 79 C3A206 INPUT J036 CORD SN95/PB5, 0.6 C3A206 INPUT J037 CORD SN95/PB5, 0.6 C3A206 INPUT J038 CORD SN95/PB5, 0.6 C3A206 INPUT J039 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 80 C3A206 INPUT J110 CORD SN95/PB5, 0.6 C3A206 INPUT J111 CORD SN95/PB5, 0.6 C3A206 INPUT J112 CORD SN95/PB5, 0.6 C3A206 INPUT J113 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 81 C3A206 INPUT J183 CORD SN95/PB5, 0.6 C3A206 INPUT J184 CORD SN95/PB5, 0.6 C3A206 INPUT J186 CORD SN95/PB5, 0.6 C3A206 INPUT J187 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 82 C3A206 INPUT J262 CORD SN95/PB5, 0.6 C3A206 INPUT J263 CORD SN95/PB5, 0.6 C3A206 INPUT J264 CORD SN95/PB5, 0.6 C3A206 INPUT J265 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 83 C3A206 INPUT J996 CORD SN95/PB5, 0.6 C3A206 INPUT J997 CORD SN95/PB5, 0.6 C3A206 INPUT J998 CORD SN95/PB5, 0.6 C3A206 INPUT J999 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 84 CRD20TJ823T INPUT R225 RES. 82K OHM 1/5W J CRD20TJ823T INPUT R226 RES. 82K OHM 1/5W J CRD20TJ823T INPUT R227 RES. 82K OHM 1/5W J CRD20TJ823T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 85 CRD20TJ473T INPUT R299 RES. 47K OHM 1/5W J CRD20TJ473T INPUT R300 RES. 8.2K OHM 1/5W J CRD20TJ822T INPUT R301 RES. 8.2K OHM 1/5W J CRD20TJ822T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 86 CRD20TJ104T INPUT R404 RES. 100K OHM 1/5W J CRD20TJ104T INPUT R405 RES. 100K OHM 1/5W J CRD20TJ104T INPUT R406 RES. 100K OHM 1/5W J CRD20TJ104T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 87 C606 90M-OF100370R 90M-OF100370R FILM CAP. 0.022UF 50V J HCQI1H223JZT POWER C611 CER. CAP. 1000PF 50V KB CCKT1H102KB POWER C612 CER. CAP. 1000PF 50V KB CCKT1H102KB NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 88 KVD1N4003SRT POWER D619 90M-HD201750R DIODE 1N4003 KVD1N4003SRT POWER D620 90M-HD201750R DIODE 1N4003 KVD1N4003SRT POWER D621 90M-HD201750R DIODE 1N4003 KVD1N4003SRT POWER D623 90M-HD201750R DIODE 1N4003 KVD1N4003SRT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 89 C3A206 POWER J654 CORD SN95/PB5, 0.6 C3A206 POWER J655 CORD SN95/PB5, 0.6 C3A206 POWER J656 CORD SN95/PB5, 0.6 C3A206 POWER J657 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 90 CRD25TJ221T POWER R610 RES. 330 OHM 1/4W J CRD25TJ331T POWER R611 RES. 10K OHM 1/5W J CRD20TJ103T POWER R612 RES. 10K OHM 1/5W J CRD20TJ103T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 91 ST-BY CN93 90M-YP100250R 90M-YP100250R CONN. MOLEX35328-02 KJP02GA89ZM ST-BY D802 00MHD20015210 DIODE 1SS133T-77 HVD1SS133MT ST-BY D803 CORD SN95/PB5, 0.6 C3A206 ST-BY D804 90M-HD201750R DIODE 1N4003 KVD1N4003SRT NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 92 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF V CONV. C111 00MDK96104300 CER. CAP. 0.1UF 50V ZF HCUS1E104ZF V CONV. C112 00MOA10605020 ELECT CAP. 10UF 50V HCEA1HH100T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 93 00MDK96103300 CER. CAP. 0.01UF 50V KC HCUS1H103KC V CONV. C174 00MOA10701620 ELECT CAP. 100UF 16V HCEA1CH101T V CONV. C175 00MDK96102300 CER. CAP. 1000PF 50V KB HCUS1H102KB NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 94 470 OHM 1/10W J HRJ10DJ471T V CONV. R136 00MNN05471610 CHIP RES. 470 OHM 1/10W J HRJ10DJ471T V CONV. R137 00MNN05103610 CHIP RES. 10K OHM 1/10W J HRJ10DJ103T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 95 HCEA1HH100T VIDEO C748 CER. CAP. 0.01UF 50V ZF CCKT1H103ZF VIDEO C749 00MOA10701620 ELECT CAP. 100UF 16V HCEA1CH101T VIDEO C751 00MOA47505020 ELECT CAP. 4.7UF 50V HCEA1HH4R7T NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 96 KJP05GA19ZM VIDEO CN17 /A1S CONN. MOLEX53014-0510 KJP05GA19ZM VIDEO CN17 /N1B CONN. MOLEX53014-0510 KJP05GA19ZM VIDEO CN17 /N1G CONN. MOLEX53014-0510 KJP05GA19ZM VIDEO CN17 /N1S CONN. MOLEX53014-0510 KJP05GA19ZM NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 97 C3A206 VIDEO J745 CORD SN95/PB5, 0.6 C3A206 VIDEO J746 CORD SN95/PB5, 0.6 C3A206 VIDEO J747 CORD SN95/PB5, 0.6 C3A206 VIDEO J748 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 98 C3A206 VIDEO J817 CORD SN95/PB5, 0.6 C3A206 VIDEO J818 CORD SN95/PB5, 0.6 C3A206 VIDEO J819 CORD SN95/PB5, 0.6 C3A206 VIDEO J820 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 99 SN95/PB5, 0.6 C3A206 VIDEO R718 RES. 75 OHM 1/5W J CRD20TJ750T VIDEO R719 RES. 75 OHM 1/5W J CRD20TJ750T VIDEO R720 CORD SN95/PB5, 0.6 C3A206 NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 100 90M-JX001080R X'TAL 14M318 HOX14318D220F VIDEO X702 /A1B 90M-JX001090R X'TAL 17M318 HOX17744D220F VIDEO X702 /A1S 90M-JX001090R X'TAL 17M318 HOX17744D220F VIDEO X702 /N1B 90M-JX001090R 90M-JX001090R X'TAL 17M318 HOX17744D220F NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
  • Page 101 POS. NO. PART NAME DESCRIPTION NAME COLOR (FOR EUR) (MZ) VIDEO X702 /N1G 90M-JX001090R 90M-JX001090R X'TAL 17M318 HOX17744D220F VIDEO X702 /N1S 90M-JX001090R 90M-JX001090R X'TAL 17M318 HOX17744D220F NOTE : "nsp" PART IS LISTED FOR REFERENCE ONLY, MARANTZ WILL NOT SUPPLY THESE PARTS.
