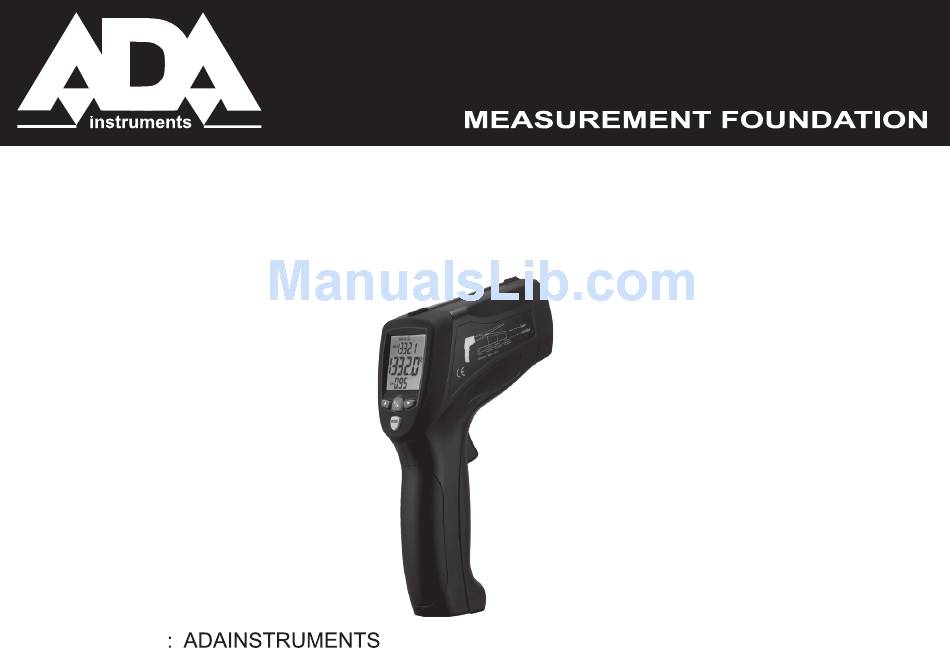

TemPro-1200/1600/2200
Operating manual
Infrared Thermometer
Model:TemPro-1200/1600/2200
Manufacturer
Address: WWW. ADAINSTRUMENTS.COM

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TemPro-1200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ADA INSTRUMENTS TemPro-1200

Summary of Contents for ADA INSTRUMENTS TemPro-1200

  • Page 1 TemPro-1200/1600/2200 Operating manual Infrared Thermometer Model:TemPro-1200/1600/2200 Manufacturer Address: WWW. ADAINSTRUMENTS.COM...

  • Page 2: Table Of Contents

    TemPro-1200/1600/2200 TemPro-1200/1600/2200 Table of contents 1. Review ............3 2.

  • Page 3: Review

    The built-in laser pointer increases target accuracy while the backlight LCD and handy push-buttons combine for convenient, ergonomic operation. TemPro-1200/1600/2200 can be used to measure the temperature of objects’ surface that is improper to be mea- sured by traditional �contact� thermometer �such as mo�ing object, the surface with electricity current or the objects which are uneasy to be touched�.

  • Page 4: Complete Set

    TemPro-1200/1600/2200 3. Complete set Thermometer TemPro-1200/1600/2200 Battery 9V Case for transportation Operating manual 4. Technical data 4.1. Functions • Rapid detection function • Precise non-contact measurements • Dual laser sighting • Unique flat surface, modern housing design • Automatic Data Hold •...

  • Page 5: Specifications

    TemPro-1200/1600/2200 4.2. Specifications IR measurement IR temperature range -50°С to +1200°С �TemPro-1200� -50°С to +1600°С �TemPro-1600� -50°С to +2200°С �TemPro-2200� Optical resolution, D:S 50:1 Resolution 0.1°С<1000; 1°С>1000 Accuracy -50°С to 20°С ±3°С 20°С to 500°С ±1.0% ±1.0°С 500°С to max°С...
  • Page 6 TemPro-1200/1600/2200 �К measurement �К temperature range -50°С to +1370°С Resolution 0.1°С<1000; 1°С>1000 Accuracy -50°С to 1000°С ±1.5% ±3°С 1000°С to 1370°С ±1.5% ±2°С Repeatability -50°С to 1370°С ±1.5% Response time 150 msec. Spectral response, um 8 ~ 14 Emissi�ity от 0.10 to 1.0 Over range indication LCD will show “----”...

  • Page 7: Safety Requirements

    TemPro-1200/1600/2200 Operaring temperature 0°С to +50°С Storage temperature -10°С to +60°С Relati�e humidity 10% ~ 90% RH operating <80% RH storage Power supply 9В battery, NEDA 1604A or IEC 6LR61 Safety 5. Safety requirements Inaccurate readings will result from measuring shiny or polished metal surfaces �stainless steel, aluminium, etc.�. To compensate, co�er the measuring surface with masking tape or flat black paint.

  • Page 8: Description Of The Instrument

    TemPro-1200/1600/2200 6. Description of the instrument 6.1. Features (Pic.2) IR sensor LCD display Type K in USB in Measurement trigger Battery cover Handle grip Pic.2 MEASUREMENT FOUNDATION...

  • Page 9: Operation

    TemPro-1200/1600/2200 LCD display �Pic.3� Measuring indication Data hold Laser “ON” symbol Lock symbol High alarm and Low alarm symbols Max, Min, A�g, Dif symbols Current temperature value Temperature values for the Max, Min, Dif, Avg Emissi�ity symbol Type K symbol Emissi�ity �alue and Type K �alue...
  • Page 10 TemPro-1200/1600/2200 Buttons �Pic.4� Laser/Backlight ON/OF button Up button �for EMS, HAL, LAL� Down button �for EMS, HAL, LAL� Mode button Pic.4 MODE button function In the “HOLD” mode, press the “MODE” �4� button. It allows you to access the set state: MAX, MIN, DIF, AVG, LOG, Emessi�ity, Lock On/Off, Hal On/Off, Hal adjustement, Low On/Of, Low adjustment, °C/°F.
  • Page 11 TemPro-1200/1600/2200 MAX MIN DIF AVG display MAX= maximum. Maximum value of measurement. MIN=minimum. Minimum value of measurement. DIF= difference. Difference value of measurement. AVG= a�erage, A�erage �alue of measurement. Adjustable display by pressing “Up/Down” button. USB function This de�ice affords transmitting the IR and Type K measurement data to the PC �ia USB.
  • Page 12 TemPro-1200/1600/2200 HAL adjustment High alarm value adjust. Please adjust high alarm �alue by pressing “Up/Down” button �2/3�. LAL On/Off LAL= Low alarm. Turn on or off low alarm by pressing “Up/Down” button �2/3�. LAL adjustment Low alarm �alue adjust. Please adjust low alarm �alue by pressing “Up/Down” button �2/3�.
  • Page 13 TemPro-1200/1600/2200 Recalling data To recall stored data after the unit shuts off, press the “MODE” button until LOG appears in the lower left corner. A LOG location number will be shown below LOG, and the stored temperature for that location will be displayed.

  • Page 14: Battery Replacement

    TemPro-1200/1600/2200 Measurement operation Hold the meter by its Handle grip �7� and point it towards the surface to be measured. Pull and hold the trigger �5� to turn the meter on and begin testing. Release the trigger �5� and HOLD display icon will appear on display indicating that the reading is being held.

  • Page 15: Maintenance

    TemPro-1200/1600/2200 8. Maintenance The maintenance of the thermometer includes the replacement of power supply, cleaning the unit with dry cloth and also debugging. Periodically, one time per year it is necessary to check settings in authorized ser�ice center. 9. Specific reasons of instrument malfunctions...

  • Page 16: Storage And Transportation

    TemPro-1200/1600/2200 10. Storage and transportation Storage and transportation of the instrument should be only in case. Take out the battery if you are not going to use the instrument for a log time. Don’t expose the instrument to mechanical effects �heating, hits, strong �ibrations, humidity, dust ...�.

  • Page 17: Warranty

    TemPro-1200/1600/2200 WARRANTY This product is warranted by the manufacturer to the original purchaser to be free from defects in material and workmanship under normal use for a period of two �2� years from the date of purchase. During the warranty period, and upon proof of purchase, the product will be repaired or replaced �with the same or similar model at manufactures option�, without charge for either parts of labour.
  • Page 18 WARRANTY DOESN’T EXTEND TO FOLLOWING CASES: 1. If the standard or serial product number will be changed, erased, removed or wil be unreadable. 2. Periodic maintenance, repair or changing parts as a result of their normal runout. 3. All adaptations and modifications with the purpose of impro�ement and expansion of normal sphere of product ap- plication, mentioned in the service instruction, without tentative written agreement of the expert provider.
  • Page 19 WARRANTY CARD Name and model of the product ________________________________________________ Serial number ________________date of sale_______________________ Name of commercial organization _____________________stamp of commercial organization Warranty period for the instrument explotation is 24 months after the date of original retail purchase. It extends to the equipment, imported on the RF territory by official importer.

  • Page 20: Certificate Of Acceptance And Sale

    Certificate of acceptance and sale __________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________№_____________ name and model of the instrument Corresponds to ______________________________________________________________ designation of standard and technical requirements Data of issue _______________________________________________________________ Stamp of quality control department Price Sold ___________________________________ Date of sale ______________________ name of commercial establishment...
  • Page 21 Appendix 1 Emessivity table (ЕТ) Material Temperature �� �� Radiation ЕТ Aluminium: 220...520 Н 0,008-0,062 - oxidated 87...520 Н 0,02-0,33 - foil 100...30 0,04...0,03 Asbestos paper 40...370 0.93...0.95 Asbestos board 25...30 0.94...0.96 Slate 0.96 Asphalt 25...30 0.95 Paper: - white 0.70...0.90 - yellow 0.72...
  • Page 22 Tungsten: 120-500- Н 0,039-0,081- 1700-3100 0,249-0,345 920-1500- 0,116-0,201 -2000-2700 0,247-0,312 Gypsum 0.8...0.9 Alumina 25...30 0.96 Porcelain 0.91 Graphite 900-2900 Н 0,77-0,83 Wood : - white, raw 0.7...0.8 - dressed 0.8...0.9 - ground 0.5...0.7 Saw dust of conifers 25...30 0.96 Duralumin D 16220-620 0,016-0,03 Lime...
  • Page 23 - fibrolite �33%SiO, 64%Al O� 1500 0.29 - fireproof, corundum 1000 0.46 - fireproof, magnesite 1000...1300 0.38 - the same �80% MgO, 9% Al O � 1500 0.39 - silicate �95% SiO � 1230 0.66 Plastered brickwork 0.94 Human skin 0.98 Tanned skin 0.75...0.80...
  • Page 24 - dull 50...350 0.22 - oxidated at 600°C m 200...600 0.61...0.59 Ice smooth 0.96...0.97 0,96 Ice, co�ered with big rime 0.98 0,985 Tin, bright 0.043...0.064 Circuit-breaker oil 25...30 0,93 Copper : 200-300- Н 0,022-0,024- 500-800 0,05-0,061 - electrolytic, polished 0.018 - polished 0.023 - hand-scraped...
  • Page 25 Tin: 30-90 Н 0,05 - bright 0.043...0.064 Permalloy oxidated 0.11...0.03 Foam plastic 0.60...0.05 Plastic 0.68...0.02 Bank sand clean 25...30 0.95 Plexiglass 25...30 0.95 Rubber soft, grey, rough 0,86 Mercury clean 0-100 0,09-0,12 Ruberoid 0.93 Granulated sugar 25...30 0.97 Lead : 30-260 Н...
  • Page 26 - ground 940...1100 0.52...0.61 - with rough surface 0.95...0.98 - rusty, red 0.59 - zinked 0.28 - alloy �8% Ni ; 18% Cr� 0.35 Stainless steel: - polished 25...30 0.13 - after sandblast 0.70 - after rolling 0.45 - oxidated at 600°C 200...600 0.79 - oxidated, rough...
  • Page 27 White china, bright 0.70...0.75 Glazed china 0.92 Fibre 25...30 0.93 Fluoroplastic 0.95 0.02 Raw cotton different humidity 25...30 0.93...0.96 Unpolished chrome 38...538 0.08...0.26 Polished chrome 0.08...0.10 Polished chrome 500...1000 0.28...0.38 Hromium-nickel 52...1035 0.64...0.76 Cement 25...30 0.93 Zink: 30-260 0,02-0,06 oxidated 30-200-530 0,28-0,14-0,11 Cast iron :...
  • Page 28 Enamel white 0.90 Barley, millet, maize 25...30 0.95 Note: 1. N - radiation towards в направлении normal. 2. Н - radiation in the range of hemisphere. 3. Linear interpolation between points is rather accurate. 4. Literature: reference books.
  • Page 30 TemPro-1200/1600/2200 Руководство по эксплуатации Пирометр (Бесконтактный инфракрасный термометр) Модель: TemPro-1200/1600/2200 Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM...
  • Page 31 TemPro-1200/1600/2200 Оглавление 1. Назначение прибора ..........32 2.

  • Page 32: Назначение Прибора

    обследуемого объекта. Встроенный лазерный прицел, подсветка дисплея, форма пистолетного типа, удобная комбинация кнопок улучшают эргономику этого прибора. ADA TemPro-1200/1600/2200 позволяет измерять температуру поверхности объектов, которую трудно или опасно измерить контактным способом �например, движущиеся механизмы, находящиеся под током, труднодоступные, стерильные объекты�. Для обеспечения продолжительной, надежной работы прибора...

  • Page 33: Комплектация

    TemPro-1200/1600/2200 Пирометр измеряет температуру поверхности объектов. Пирометр �инфракрасный бесконтактный термометр� воспринимает излучаемую, отраженную и проходящую тепловую энергию, которая собирается и фокусируется на инфракрасный датчик �рис.1,2�. Электронная система прибора передает информацию на устройство, рассчитывающее температуру, и отображает ее на экране. Для увеличения точности...

  • Page 34: Ехнические Характеристики

    автоматический выбор диапазона измерения и отображение разрешения 0.1°С • сохранение данных • передача данных на PC 4.2. Технические характеристики ИК измерение Диапазон температуры, ИК от -50°С до +1200°С �TemPro-1200� от -50°С до +1600°С �TemPro-1600� от -50°С до +2200°С �TemPro-2200� Оптическое разрешение, D:S 50:1 Разрешение 0.1°С<1000; 1°С>1000 �очность...
  • Page 35 TemPro-1200/1600/2200 �К измерение Диапазон температуры, �К от -50°С до +1370°С Разрешение 0.1°С<1000; 1°С>1000 �очность от -50°С до 1000°С ±1.5% ±3°С от 1000°С до 1370°С ±1.5% ±2°С Повторяемость от -50°С до 1370°С ±1.5% Время отклика 150 мсек. Спектральный диапазон, мкм 8 ~ 14 Коэффициент...
  • Page 36 TemPro-1200/1600/2200 Рабочая температура от 0°С до +50°С �емпература хранения от -10°С до +60°С Относительная влажность 10% ~ 90% RH- рабочая влажность <80% RH- влажность хранения Источник питания 9В батарея, NEDA 1604A или IEC 6LR61 Безопасность С� MEASUREMENT FOUNDATION...

  • Page 37: Ребования Безопасности И Уход

    TemPro-1200/1600/2200 5. Требования безопасности и уход Не направляйте пирометр на солнце, так как это может привести к повреждению прибора. Не рекомендуется пытаться измерить температуру объектов, которая заведомо выходит за границы диапазона измерений. При контроле температуры объектов рекомендуется располагать пирометр перпендикулярно...

  • Page 38: Описание Прибора

    TemPro-1200/1600/2200 6. ОПИ�АНИЕ ПРИБОРА 6.1. Устройство пирометра �Рис.2� 1 инфракрасный датчик 2 дисплей 3 подключение внешнего датчика �термопара �ипа К� 4 USB вход 5 клавиша ИЗМ�Р�НИ� 6 крышка батарейного отсека 7 ручка Рис.2 MEASUREMENT FOUNDATION...
  • Page 39 TemPro-1200/1600/2200 ЖК дисплей �Рис.3� индикация измерения удержание данных лазерный целеуказатель блокировка сигнализация выхода температуры за верхний/нижний предел значение измерения Макс., Мин., Средн., Разность текущее значение измерения значения температуры для Max, Min, Dif, A�g коэффициент теплового излучения индикация подключения внешнего датчика�термопара �ипа К�...
  • Page 40 TemPro-1200/1600/2200 Клавишная панель �Рис.4� кнопка вкл/выкл подсветки дисплея/лазерного целеуказателя кнопка вниз �для EMS, HAL, LAL� кнопка вверх �для EMS, HAL, LAL� кнопка переключения режимов Рис.4 Кнопка переключение режимов измерения (MODE) (Рис.5) В режиме HOLD нажмите кнопку переключения режимов MODE �4�.
  • Page 41 TemPro-1200/1600/2200 Функция USB С помощью USB вы можете передать данные с ИК датчика или термопары �ипа К на ПК. Вы можете включить или выключить функцию USB: Нажмите кнопку Mode �4�, затем выберите строчку MAX/MIN/DIF/AVG и нажмите кнопку вкл/выкл подсветку дисплея/лазерного целеуказателя �1�. На дисплее появится надпись “USB” �в правом нижнем углу дисплея�.
  • Page 42 TemPro-1200/1600/2200 LAL вкл/выкл. HAL = сигнализация выхода температуры за нижний предел. Нажмите на кнопку Вверх/Вниз �2/3�, чтобы вкл/выкл режим LAL. Настройка LAL Вы можете настроить значение нижнего предела температуры. Нажмите на кнопку Вверх/Вниз �2/3�, чтобы настроить значение нижнего предела температуры.
  • Page 43 TemPro-1200/1600/2200 нужную ячейку памяти. Функция удаления данных из ячеек памяти Эта функция доступна, если прибор работает в режиме LOG. Используйте эту функцию для удалений данных из всех ячеек памяти. Находясь в режиме LOG, нажмите на клавишу ИЗМ�Р�НИ� �5�, затем нажмите на кнопку “вниз” �2�, пока не...

  • Page 44: Порядок Работы

    TemPro-1200/1600/2200 7. Порядок работы Подготовка пирометра к работе Ознакомьтесь с Руководством пользователя. Достаньте пирометр из транспортировочного кейса. Откройте батарейный отсек. Вставьте элемент питания. Включение/выключение пирометра Пирометр выключается автоматически при нажатии и удержании кнопки ИЗМ�Р�НИ� �4�. После этого, через 1 секунду на ЖК-индикаторе появится информация об измеренной температуре.

  • Page 45: Замена Батареи

    TemPro-1200/1600/2200 8. Замена батареи �сли на дисплее появился символ , необходимо заменить батарею. Откройте батарейный отсек �6� и замените старую батарею на новую 9В. Индикатор низкого заряда батареи Нажмите на кнопку Откройте крышку батарейного отсека Вставьте батарею 9В MEASUREMENT FOUNDATION...

  • Page 46: Ехническое Обслуживание

    TemPro-1200/1600/2200 9. Техническое обслуживание �ехническое обслуживание пирометра заключается в очистке прибора от загрязнений, замене элемента питания, а также в устранении неисправностей. Периодически, не реже одного раза в год, необходимо делать проверку показаний прибора в авторизованном сервисном центре. 10. Возможные причины неисправности прибора...

  • Page 47: Правила Хранения И Транспортировки Прибора

    TemPro-1200/1600/2200 11. Правила хранения и транспортировки прибора • Храните и транспортируйте прибор в кейсе . • Не допускается хранение прибора с подключенными элементами питания. При длительном неиспользовании прибора вынимайте батарею питания. • Не допускается подвергать прибор механическим воздействиям �нагревание, удары, сильные...

  • Page 48: Гарантия

    TemPro-1200/1600/2200 TemPro-1200/1600/2200 Гарантия Производитель предоставляет гарантию на продукцию покупателю в случае дефектов материала или качества его изготовления во время использования оборудования с соблюдением инструкции пользователя на срок до 1 года со дня покупки. Во время гарантийного срока, при предъявлении доказательства покупки, прибор будет...
  • Page 49 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬ�ТВА НЕ РА�ПРО�ТРАНЯЮТ�Я НА �ЛЕДУЮЩИЕ �ЛУЧАИ: 1.�сли будет изменен, стерт, удален или будет неразборчив типовой или серийный номер на изделии; 2.Периодическое обслуживание и ремонт или замену запчастей в связи с их нормальным износом; 3.Любые адаптации и изменения с целью усовершенствования и расширения обычной сферы применения изделия, указанной...
  • Page 50 TemPro-1200/1600/2200 ГАРАН�ИЙНЫЙ �АЛОН Наименование изделия и модель _______________________________________________ Серийный номер ___________________Дата продажи_________________ Наименование торговой организации ___________________Штамп торговой организации мп. Гарантийный срок эксплуатации приборов составляет 24 месяца со дня продажи и распространяется на оборудование, ввезенное на территорию РФ официальным импортером. В течении гарантийного срока владелец имеет право на бесплатный ремонт изделия по неисправностям, являющимся...
  • Page 51 TemPro-1200/1600/2200 СВИД���ЛЬС�ВО О ПРИ�МК� И ПРОДАЖ� ______________________________________________________________________________________________ ______________________________________________________________________________________________ _____________________________________________________________________________№_______________ НАИМ�НОВАНИ� И �ИП ПРИБОРА Соответствует __________________________________________________________________________________ обозначение стандарта и технических условий Дата выпуска ___________________________________________________________________________________ Штамп О�К �клеймо приемщика� Цена Продан�а� ___________________________________________________Дата продажи ______________________...
  • Page 52 Приложение 1 TemPro-1200/1600/2200 Таблица коэффициентов теплового излучения (ЕТ) Материал Температура �� �� Излучение ЕТ Алюминий: 220...520 Н 0,008-0,062 - сильно окисленный 87...520 Н 0,02-0,33 - фольга 100...30 0,04...0,03 Асбестовая бумага 40...370 0.93...0.95 Асбестовый картон 25...30 0.94...0.96 Асбошифер 0.96 Асфальт 25...30 0.95...
  • Page 53 TemPro-1200/1600/2200 Вольфрам: 120-500- Н 0,039-0,081- 1700-3100 0,249-0,345 920-1500- 0,116-0,201 -2000-2700 0,247-0,312 Гипс 0.8...0.9 Глинозем 25...30 0.96 Глина обожженая 0.91 Графит 900-2900 Н 0,77-0,83 Дерево : - белое, сырое 0.7...0.8 - строганое 0.8...0.9 - шлифованное 0.5...0.7 Древесные опилки хвойных 25...30 0.96 деревьев...
  • Page 54 - силиманитовый �33%SiO, 64%Al O� 1500 0.29 TemPro-1200/1600/2200 - огнеупорный, корундовый 1000 0.46 - огнеупорный, магнезитовый 1000...1300 0.38 - то же �80% MgO, 9% Al O � 1500 0.39 - силикатный �95% SiO � 1230 0.66 Кирпичная кладка оштукатуренная 0.94 Кожа...
  • Page 55 TemPro-1200/1600/2200 - матовая, тусклая 50...350 0.22 - окисленная при температуре 600°C 200...600 0.61...0.59 Лед гладкий 0.96...0.97 0,96 Лед, покрытый крупным инеем 0.98 0,985 Луженое железо, блестящее 0.043...0.064 Масло трансформаторное 25...30 0,93 Медь : 200-300- Н 0,022-0,024- 500-800 0,05-0,061 - электролитическая, полированная...
  • Page 56 TemPro-1200/1600/2200 - чистая, при нагреве 500...1000 0.71...0.79 - окисленная 50...500 0.95...0.98 Олово: 30-90 Н 0,05 - блестящее 0.043...0.064 Пермаллой окисленный 0.11...0.03 Пенопласт 0.60...0.05 Пластмасса 0.68...0.02 Песок речной чистый 25...30 0.95 Плексиглас 25...30 0.95 Резина мягкая, серая, шероховатая 0,86 Ртуть чистая...
  • Page 57 TemPro-1200/1600/2200 - шлифованная 940...1100 0.52...0.61 - с шероховатой поверхностью 0.95...0.98 - ржавая, красная 0.59 - оцинкованная 0.28 - легированная�8% Ni ; 18% Cr� 0.35 Сталь нержавеющая: - полированная 25...30 0.13 - после пескоструйки 0.70 - после прокатки 0.45 - окисленная при температуре 600°C 200...600...
  • Page 58 TemPro-1200/1600/2200 - хлопчатобумажная и льняная 25...30 0.92...0.96 Уголь каменный 25...30 0.95 Фарфор белый, блестящий 0.70...0.75 Фарфор глазурованный 0.92 Фибра 25...30 0.93 Фторопласт 0.95 0.02 Хлопок-сырец различной влажности 25...30 0.93...0.96 Хром неполированный 38...538 0.08...0.26 Хром полированный 0.08...0.10 Хром полированный 500...1000 0.28...0.38 Хромоникель...
  • Page 59 Змаль белая TemPro-1200/1600/2200 0.90 Ячмень, просо, кукуруза 25...30 0.95 Примечание: 1. N - излучение в направлении нормали. 2. Н - излучение в пределах полусферы. 3. Линейная интерполяция между точками достаточно точная. 4. Литература: Физические величины. Справочник. Энергоатомиздат. 1991 г.
  • Page 60 MEASUREMENT FOUNDATION WWW.ADAINSTRUMENTS.COM...
