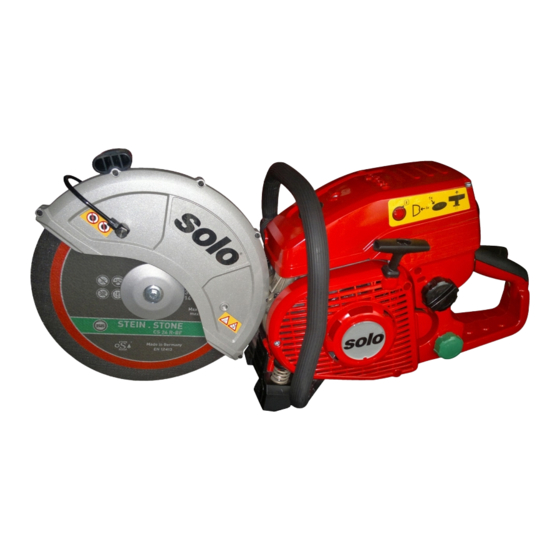

Solo 880-12 Instruction Manual
Hide thumbs
Also See for 880-12:
- Instruction manual (42 pages) ,
- Instruction manual (44 pages) ,
- Instruction manual (44 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Gebrauchsanweisung
Originalbetriebsanleitung
Instruction Manual
Translation of the original instructions
Instructions d'emploi
Traduction de la notice originale
Manual de instrucciones
Traducción del manual original
Gebruiksaanwijzing
Vertaling van de oorspronkelijke
gebruiksaanwijzing
Achtung!
Lesen Sie vor der ersten Inbetrieb-
nahme diese Gebrauchsanwei-
sung gründlich durch und
beachten Sie unbedingt
die Sicherheitsvorschriften!
Attention!
Before first
commissioning, read
these operating
instructions thoroughly
and observe the safety
provisions under all circumstances!
Attention !
Lire attentivement ce manuel avant la première
mise en service et observer absolument les
prescriptions de sécurité !
¡Atención!
Es indispensable leer con mucha atención las
instrucciones de manejo antes de utilizarla por
primera vez. ¡Preste especial atención a las
recomendaciones de seguridad!
880-12 / 880-14 // 881-12 / 881-14
betrieb-
wei-
Trennschleifer
Cut-off machine
Découpeuse à disque
Tronzadora de muela
Doorslijpmachine
Attentie!
Lees vóór de eerste ingebruikneming deze
handleiding grondig door en neem hierbij
absoluut de veiligheidsvoorschriften in acht!
9 880 103
de
en
fr
es
nl
ru
01/2014
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Solo 880-12
Summary of Contents for Solo 880-12
- Page 1 880-12 / 880-14 // 881-12 / 881-14 Gebrauchsanweisung Trennschleifer Originalbetriebsanleitung Cut-off machine Instruction Manual Translation of the original instructions Découpeuse à disque Instructions d'emploi Traduction de la notice originale Manual de instrucciones Tronzadora de muela Traducción del manual original Gebruiksaanwijzing...
- Page 2 Gebrauchsanweisung Trennschleifer 880-12 / 880-14 // 881-12 / 881-14 Originalbetriebsanleitung Verehrte Kundin, lieber Kunde, Wartungsfreie Elektronikzündung, gesundheitsschonendes Anti-Vibrations-System, vielen Dank, dass Sie sich für dieses Qualitätsprodukt aus unserem Hause entschieden patentiertes Twin-Pipe-Ansaugverfahren, haben. Rüttelsystem zur besonders einfach durchzuführenden Zwischenentleerung des Seit vielen Jahrzehnten sind wir bereits Hersteller Luftfilters während der Arbeit,...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Gebrauchsanweisung ......................4 Darstellungsmethoden dieser Gebrauchsanweisung ..............4 Warn-, Anweisungs- und Hinweis-Symbole ..................4 Sicherheitsvorschriften ........................6 Bestimmungsgemäßer Gebrauch ....................6 Allgemeine Sicherheitshinweise ....................6 Vorgeschriebene Arbeitskleidung / PSA (Persönliche Schutzausrüstung) ........8 Beim Tanken ..........................8 Beim Transport .......................... - Page 4 ® solo und iLube sind eingetragene Marken der SOLO Kleinmotoren GmbH. Alle weiteren in dieser Gebrauchsanweisung erwähnten Produkt- und Firmennamen sind möglicherweise eingetragene Marken bzw. Trademarks der jeweiligen Herstellung. Die Benutzung dieser Namen durch Dritte für deren Zwecke kann die Rechte der Hersteller verletzen. Aus dem Fehlen der Zeichen ® bzw. ™...
-
Page 5: Zu Dieser Gebrauchsanweisung
Zu dieser Gebrauchsanweisung 1 Zu dieser Gebrauchsanweisung Diese Gebrauchsanweisung ist unverzichtbarer Bestandteil des Motorgeräts. Sie gibt wichtige Hinweise und Anweisungen zum Umgang mit dem Motorgerät. Die Einhaltung aller angegebenen Sicherheitsvorschriften und Handlungsanweisungen ist Voraussetzung für das sichere Arbeiten mit und am Motorgerät. Diese Gebrauchsanweisung muss ständig am Einsatzort des Motorgeräts verfügbar sein und ist von jeder Person aufmerksam zu lesen, die mit Arbeiten mit und am Motorgerät (auch zur Wartung, Pflege und Instandsetzung) beauftragt ist. - Page 6 Warn-, Anweisungs- und Hinweis-Symbole In der Gebrauchsanweisung und am Motorgerät verwendete Warn-, Anweisungs- und Hinweis-Symbole: Gefahr! Bei Nichtbeachten der Anweisung kann es zu Unfällen mit lebensgefährlichen Verletzungen kommen. Vorsicht! Bei Nichtbeachten der Anweisung kann es zu einer Beschädigung am Motorgerät oder sonstigen Sachschäden kommen.
-
Page 7: Sicherheitsvorschriften
Sicherheitsvorschriften 3 Sicherheitsvorschriften Bestimmungsgemäßer Gebrauch Dieses Motorgerät darf ausschließlich zum Trennen/Ablängen von Metallen (Warmschnitt) und mineralischen Werkstoffen, wie z. B. Beton (Kaltschnitt), jeweils mit für diesen Werkstoff zugelassenen Trennscheiben und ausschließlich für die in Kap. 7 auf Seite 27 angegebenen Arbeitssituationen verwendet werden. - Page 8 Sicherheitsvorschriften x Kinder und Jugendliche unter 18 Jahren dürfen mit diesem Motorgerät nicht arbeiten; ausgenommen sind Jugendliche über 16 Jahren, die unter Aufsicht ausgebildet werden. x Das Motorgerät ist grundsätzlich – auch beim Starten – von nur einer Person zu bedienen. Halten Sie Personen und Tiere vom Arbeitsbereich fern.
-
Page 9: Vorgeschriebene Arbeitskleidung / Psa (Persönliche Schutzausrüstung)
Sicherheitsvorschriften Vorgeschriebene Arbeitskleidung / PSA (Persönliche Schutzausrüstung) Um Verletzungen zu vermeiden, ist vorschriftsmäßige Bekleidung und Schutzausrüstung zu tragen. Die Kleidung sollte enganliegend (ohne Aufschläge), aber nicht hinderlich sein. Tragen Sie bei allen Arbeiten einen Arbeitsanzug aus festem Material mit ausreichender Flammenhemmung, der sich durch Funkenflug nicht entzünden kann (Materialien aus Leder, flammenhemmend behandelte Baumwolle oder schwere, engmaschige Leinenstoffe). -
Page 10: Beim Transport
Sicherheitsvorschriften Beim Transport x Vor dem Tragen des Motorgeräts (auch über geringe Distanzen von einem Arbeitsplatz zum anderen) ist immer der Motor abzustellen und der Stillstand der Trennscheibe abzuwarten. Motorgerät am Griffbügel tragen und Trennscheibe nach hinten zeigen lassen. x Verbrennungsgefahr! Heißen Schalldämpfer nicht berühren. x Motorgerät niemals mit laufender Trennscheibe tragen oder transportieren. -
Page 11: Beim Starten
Sicherheitsvorschriften Beim Starten x Das Motorgerät darf nur in komplett zusammengebautem Zustand in Betrieb genommen werden. x Halten Sie beim Starten mindestens 3 Meter Abstand vom Ort des Tankens. Starten Sie niemals in geschlossenen Räumen. x Achten Sie auf sicheren und festen Stand beim Starten. Immer auf ebenem Untergrund starten und das Motorgerät sicher festhalten. -
Page 12: Staubemission
Sicherheitsvorschriften – Motorgerät so führen, dass sich kein Körperteil im verlängerten Schwenkbereich der Trennscheibe befindet. – Niemals das zu schneidende Werkstück mit der Hand an die laufende Trennscheibe halten. – Mit laufender Trennscheibe ausschließlich das zu schneidende Werkstück bearbeiten.Niemals mit laufender Trennscheibe den Boden oder andere Gegenstände berühren. -
Page 13: Beschreibung Des Motorgeräts
Beschreibung des Motorgeräts 4 Beschreibung des Motorgeräts Technische Daten Modell 880-12 881-12 880-14 881-14 Motor Einzylinder-Zweitaktmotor, Vierkanalspülung Hubraum 81 cm Bohrung Ø / Hub 52 mm / 38 mm Max. Leistung bei Drehzahl 4,0 kW / 9.300 Max. Drehmoment bei Drehzahl 4,8 Nm / 7.000... -
Page 14: Geräteansichten Sowie Wichtige Bedienungs- Und Funktionsteile
Beschreibung des Motorgeräts Geräteansichten sowie wichtige Bedienungs- und Funktionsteile Ansicht: Profil Rechts 1. Trennscheibe 16. Startergriff 2. Schutzhaube 17. Stoppdrehschalter / One-Touch-Stopptaster 3. Griff zur Schutzhauben-Verstellung 18. Kraftstofftankdeckel 4. Griffbügel 19*. Öltankdeckel, grün (nur bei 881-12 und 881-14) 5. Haube 20. - Page 15 Beschreibung des Motorgeräts Ansicht: Profil Links Ansicht: Vorne Links Ansicht: Hinten DEUTSCH 14...
-
Page 16: Gashebelsperre Und Gashebel
Beschreibung des Motorgeräts Gashebelsperre und Gashebel Freigabe des Gashebels (10) x Hinteren Handgriff (6) mit der rechten Hand umfassen. Hierbei wird die Gashebelsperre (9) mit der Handfläche betätigt. Î Der Gashebel (10) wird freigegeben. Funktionsteile zum Starten Startergriff (16) und Starterseil Î Kap. 6.3, Seite 26 Primer (20) Im Auslieferungszustand, nach längerer Ruhezeit und wenn der Tank komplett... -
Page 17: Lieferumfang
Beschreibung des Motorgeräts Lieferumfang x Grundgerät x Trennscheibe x Spindel-Adapterscheibe für Trennscheiben mit 1"-Innenbohrung x Werkzeug: Kombischlüssel (Zündkerzenschlüssel mit Schraubendreher), Blockierstift und zusätzlicher kleiner Schraubendreher x Diese Gebrauchsanweisung (inkl. EG-Konformitätserklärung: Î Kap. 11, Seite 41) Typenschild a: Typenbezeichnung b: Seriennummer c: Barcode d: Baujahr DEUTSCH 16... -
Page 18: Arbeitsvorbereitung
Arbeitsvorbereitung 5 Arbeitsvorbereitung Trennscheiben montieren Die verwendeten Trennscheiben müssen der Spezifikation aus Kap. 7.1, Seite 27, entsprechen! Die Spindel des Motorgeräts ist für Trennscheiben mit einer Innenbohrung von 20 mm ausgelegt. Trennscheiben mit 1"-Innenbohrungen dürfen nur zusammen mit der Spindel-Adapterscheibe montiert werden. -
Page 19: Trennscheiben Mit 1"-Innenbohrung Montieren
Arbeitsvorbereitung x Druckscheibe (c) so aufsetzen, dass die gewölbte Seite nach außen weist, d. h. von der Trennscheibe weg. x Scheibe (b) aufsetzen und Trennscheiben-Befestigungsschraube (11) eindrehen. x Blockierstift (a) ganz in die Blockieröffnung (12) einführen und Trennscheiben-Befestigungs- schraube (11) fest anziehen (30 Nm). Dabei das Motorgerät mit einer Hand sicher am Griffbügel festhalten und fest auf den Boden drücken. -
Page 20: Schutzhaube Verstellen
Superbenzin (Oktanzahl t92 ROZ) x Marken 2-Takt-Motoröl, das der Norm ISO-L-EGD oder JASO FD entspricht Empfehlung: Verwenden Sie "SOLO Profi 2T-Motoröl" in einem Mischungsverhältnis Öl:Benzin von 1:50 (2 %). Lagern Sie das Kraftstoffgemisch nicht länger als 3 Wochen. DEUTSCH 19... - Page 21 Öltank (19, grüner Deckel) für Marken 2-Takt-Motoröl, das der Norm ISO-L-EGD oder JASO FD entspricht. Empfehlung: Verwenden Sie "SOLO Profi 2T-Motoröl". Wenn nicht genügend Öl im Öltank ist, regelt das Motorgerät automatisch schon im unteren Drehzahlbereich ab und erreicht nicht mehr die zum Arbeiten notwendige Drehzahl, was sich auch durch eine gegenüber dem Normalbetrieb veränderte...
-
Page 22: Rippenbandspannung Einstellen
Arbeitsvorbereitung Rippenbandspannung einstellen Grundsätzlich muss bei Inbetriebnahme des Motorgeräts die Rippenbandspannung korrekt eingestellt sein. Bei Erstinbetriebnahme, bei Wiederinbetriebnahme nach längerer Stilllegung, nach Austausch des Rippenbands oder nach sonstigen Montagearbeiten ist unbedingt die Spannung zu prüfen und gegebenenfalls die korrekte Spannung einzustellen. x Beide Befestigungsmuttern (a) lockern. -
Page 23: Trennvorrichtung Von Mittelposition Auf Außenposition Umbauen
Arbeitsvorbereitung Trennvorrichtung von Mittelposition auf Außenposition umbauen Das Motorgerät wird standardmäßig für den Betrieb der Trennscheibe in Mittelposition ausgeliefert. Grundsätzlich ist in der Mittelposition die Ausgewogenheit des Motorgeräts besser, da die Gewichts- verteilung hier symmetrisch zur Mittelachse ist, und der Schnitt somit einfacher zur führen ist. Bei Hindernissen, die sehr dicht am Trennverlauf liegen, kann es erforderlich sein, die Trennvorrichtung in die Außenposition zu montieren, damit die Trennscheibe weiter außen liegt. - Page 24 Arbeitsvorbereitung Montageflansch (j) lösen und drehen x Schutzhaube mit dem Montageflansch (j) nach oben auf eine ebene Unterlage legen (Schrauben (g) des Montageflanschs weisen nach oben). x Schraube (k) herausdrehen. Hierzu an der Mutter, die sich unterhalb des Montageflanschs befindet, mit einer flachen Zange gegenhalten.
-
Page 25: Erstinbetriebnahme/Einlaufverhalten
Arbeitsvorbereitung Befestigung der Wasserzufuhrleitung nach oben verschieben Die Wasserzufuhrleitung muss so liegen, dass bei allen Positionen der Schutzhaube ein Kontakt von Wasserzufuhrleitung und Trennscheibe im Betrieb ausgeschlossen ist. x Wasserzufuhrleitung so legen, dass sie auf der Außenseite der Schutzhaube läuft und nicht zwischen Schutzhaube und Montageflansch. -
Page 26: Motor Starten Und Motor Abstellen
Motor starten und Motor abstellen 6 Motor starten und Motor abstellen Sicherheitsvorschriften beachten! Startvorgang Startvorbereitungen x Motorgerät eben und hindernisfrei auf den flachen Boden stellen und darauf achten, dass die Trennscheibe keine Gegenstände berührt. x Schutzhaube entsprechend dem geplanten Einsatz in optimale Position stellen. Î Kap. 5.4, Seite 19 Automatische Gemisch-Regelung für Kalt- und Warm-Start Das Motorgerät ist mit einem elektronisch angesteuerten Vergaser ausgestattet. -
Page 27: Anwerfposition
Motor starten und Motor abstellen Anwerfposition Jeglicher Kontakt der Trennscheibe mit Körperteilen oder Gegenständen muss absolut ausgeschlossen sein. x Einen Fuß in den hinteren Handgriff (6) stellen und so das Motorgerät gegen den Boden abstützen. x Motorgerät mit einer Hand am Griffbügel (4) sicher festhalten und fest auf den Boden drücken. -
Page 28: Anwendung Des Motorgeräts
Anwendung des Motorgeräts 7 Anwendung des Motorgeräts Bei allen Arbeiten unbedingt alle Sicherheitsvorschriften und generell alle Angaben auch in den anderen Kapiteln dieser Gebrauchsanweisung genau beachten! Checkliste bei der Anwendung (nur Stichworte!) ......Î x Vor dem Starten: – Motorgerät im betriebssicheren Zustand! ......Î Gebrauchsanweisung komplett –... -
Page 29: Zulässiger Trennbereich Und Gefahr Durch Rückschlag (Kickback) Oder Mitziehen
Anwendung des Motorgeräts Diamant-Trennscheiben sind ausschließlich zum Schneiden von mineralischen Werkstoffen zugelassen. Bei der Montage von Diamant-Trennscheiben ist unbedingt die Drehrichtung zu beachten, die auf der Diamant-Trennscheibe angegeben ist, da sonst die Schneidwirkung durch Diamantverlust sehr schnell nachlässt. Drehrichtung der Trennscheibe im eingebauten Zustand: Î Kap. 5.1, Seite 17 Kunstharz-Trennscheiben dürfen keiner Feuchtigkeit ausgesetzt werden. -
Page 30: Arbeitsverhalten Und Arbeitstechnik
Anwendung des Motorgeräts Arbeitsverhalten und Arbeitstechnik x Bei komplexeren Schneidvorgängen sind Schnittrichtung und Reihenfolge der auszuführenden Schnitte vorher festzulegen, um ein Einklemmen der Trennscheibe durch das herausgetrennte Teil zu verhindern und Verletzungen durch herabfallende Teile zu vermeiden. x Motorgerät stets mit beiden Händen festhalten. Rechte Hand am hinteren Griff, linke Hand am Griffbügel. -
Page 31: Mineralische Werkstoffe Schneiden
Anwendung des Motorgeräts Mineralische Werkstoffe schneiden Beim Schneiden mineralischer Werkstoffe entsteht sehr viel Feinstaub. Empfehlung: Verwenden Sie zum Schneiden mineralischer Werkstoffe den Wasseranschluss des Motorgeräts und für den Nassschnitt geeignete Trennscheiben. Beim Schneiden mit Wasserzufuhr wird der Staub gebunden, die Sichtkontrolle verbessert und die Lebensdauer der Trennscheiben durch die Kühlwirkung des Wassers verlängert. -
Page 32: Betriebs- Und Wartungshinweise
Betriebs- und Wartungshinweise 8 Betriebs- und Wartungshinweise Wartung und Instandsetzung von modernen Motorgeräten sowie deren sicherheitsrelevanten Baugruppen erfordern eine qualifizierte Fachausbildung und eine mit Spezialwerkzeugen und Testgeräten ausgestattete Werkstatt. Empfehlung: Lassen Sie alle nicht in dieser Gebrauchsanweisung beschriebenen Arbeiten und alle Arbeiten, denen Sie sich nicht gewachsen fühlen, durch eine von uns autorisierte Fachwerkstatt ausführen. -
Page 33: Siebfilter-Einsatz Des Kupplungsstücks Reinigen
Betriebs- und Wartungshinweise Siebfilter-Einsatz des Kupplungsstücks reinigen Das Kupplungsstück der Wasserzufuhrleitung für den Nassschnitt ist mit einem Siebfilter-Einsatz ausgestattet, der einem Verschluss der Wasserzufuhrleitung durch Verunreinigungen im zugeführten Wasser vorbeugen soll. Wasseranschluss für den Nassschnitt: Î Kap. 5.7, Seite 21 Verschmutzungsgefahr für die Wasserzufuhrleitung! Wasseranschluss nur in sauberer Umgebung öffnen. -
Page 34: Leerlauf/Vergaser Einstellen
Betriebs- und Wartungshinweise Leerlauf/Vergaser einstellen Die Trennscheibe darf im Leerlauf nicht angetrieben werden! Die Leerlaufeinstellung ist bei jedem Arbeitsbeginn zu kontrollieren und gegebenenfalls zu korrigieren. Bei korrekter Leerlaufeinstellung sollte der Motor im Standgas rund laufen, ohne dass die Trennscheibe angetrieben wird. Der Vergaser wird im Werk optimal eingestellt. -
Page 35: Luftfilter Warten
Betriebs- und Wartungshinweise Luftfilter warten Ein verschmutzter Luftfilter verringert die Leistung. Kraftstoffverbrauch und Schadstoffmenge im Abgas werden größer. Außerdem wird das Starten erschwert. Zwischenentleerung des Luftfilters Rütteldrehknopf (29) drehen, um während der Arbeit eine grobe Zwischenentleerung des Luftfilters vorzunehmen. Hierbei wird der Luftfilterkasten samt Luftfilter gerüttelt und loser Staub fällt ab. -
Page 36: Zündkerzen Prüfen Und Ggf. Ersetzen
Betriebs- und Wartungshinweise Die feinmaschige Abdeckung (f) und der Luftfilter (g) dürfen weder feucht noch mit Pressluft gereinigt werden. Gefahr eines Motorschadens durch unzureichende Filterwirkung! Beschädigtes Filtermaterial sofort ersetzen! x Luftfilter am Luftfilterrahmen (e) greifen und nach oben entnehmen. x Einfaches Ausklopfen oder Auffächern der einzelnen Papierlagen (g) ist zur Reinigung des Luftfilters am besten geeignet. -
Page 37: Rippenband Wechseln
Betriebs- und Wartungshinweise x Bei stark abgebrannten Elektroden ist die Zündkerze sofort zu ersetzen – sonst nach 100 Betriebsstunden. x Vorschriftsmäßiger Elektroden-Abstand: 0,5 mm. Bei falschem Elektrodenabstand ist die Zündkerze zu ersetzen. Folgende entstörte Zündkerzen sind für die Verwendung in diesem Motorgerät zugelassen: BOSCH WSR6F, CHAMPION RCJ-6Y und NGK BPMR7A 0,5 mm... -
Page 38: Kraftstofffilter Wechseln
Betriebs- und Wartungshinweise x Kupplungsabdeckung (e) abnehmen. x Altes Rippenband (f) bzw. alle Reste des alten Rippenbandes und eventuelle sonstige Fremdkörper entfernen. x Mit kleiner Bürste oder Pinsel den jetzt geöffneten Bereich säubern. x Neues Rippenband an der Antriebseite über die Kupplung auf die gerillte Lauffläche (g) hinter der Kupplungsglocke (h) legen. -
Page 39: Wartungsplan
Betriebs- und Wartungshinweise Wartungsplan Die folgenden Hinweise beziehen sich auf normale Einsatzverhältnisse. Bei besonderen Bedingungen, wie z. B. besonders langer täglicher Arbeitszeit, müssen die angegebenen Wartungsintervalle entsprechend verkürzt werden. Führen Sie die Wartungsarbeiten regelmäßig durch. Beauftragen Sie eine von uns autorisierte Fachwerkstatt, wenn Sie nicht alle Arbeiten selber durchführen können. -
Page 40: Tipps Zur Selbsthilfe
Betriebs- und Wartungshinweise Darüber hinaus sind im Rahmen des jährlich durchzuführenden Kundendienstes bei einer von uns autorisierten Fachwerkstatt u. a. folgende Leistungen zu beauftragen: x Komplettcheck des gesamten Motorgeräts x Professionelle Motorreinigung (Kraftstofftank, Zylinderrippen, …) x Überprüfung und gegebenenfalls Austausch der Verschleißteile, insbesondere der jährliche Wechsel des Kraftstofffilters x Optimale Einstellung des Vergasers Tipps zur Selbsthilfe... -
Page 41: Stilllegung Und Aufbewahrung
Betriebs- und Wartungshinweise 8.10 Stilllegung und Aufbewahrung Vor Stilllegung und Aufbewahrung ist das Motorgerät gründlich zu reinigen und auf Beschädigungen zu überprüfen. Reinigung und Pflege: Î Kap. 8.1, Seite 31 Motorgerät nur in trockenen Räumen aufbewahren. Es dürfen keine offenen Feuerstellen oder dergleichen in der Nähe sein. -
Page 42: Garantie
Unterlassung von notwendigen Wartungs- und Reinigungsarbeiten. 11 EG-Konformitätserklärung x Schäden auf Grund unsachgemäßer Vergasereinstellung. SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, x Verschleiß durch normale Abnutzung. 71069 Sindelfingen, DEUTSCHLAND, erklärt, x Offensichtliche Überlastung durch anhaltende dass nachfolgend benannte Maschine in der Überschreitung der Leistungsobergrenze. - Page 43 Instruction manual cut-off machines 880-12 / 880-14 // 881-12 / 881-14 Translation of the original instructions Dear customer, Maintenance-free electronic ignition, health-protecting anti-vibration system, Thank you for purchasing this quality product from our company. patented twin-pipe suction procedure, vibration system for particularly easy interim...
- Page 44 SOLO Kleinmotoren GmbH. Any other product and company names named in these operating instructions may be registered brands or trademarks of the respective manufacturer. Use of these names by third parties for their purposes may injure the rights of the manufacturer.
- Page 45 Table of Contents Table of Contents Information about these operating instructions ................4 Notational conventions used in the operating instructions ............4 Warning, instruction and notice icons ....................4 Safety provisions ..........................6 Correct use ............................ 6 General safety notes ........................6 Personal protection equipment (PPE) ...................
-
Page 46: Information About These Operating Instructions
Information about these operating instructions 1 Information about these operating instructions These operating instructions are an integral part of the motor device. They contain important information and instructions for handling the motor device. Always follow any specified safety regulations and instructions, as they are a prerequisite for ensuring that you are working safely with the equipment. - Page 47 Warning, instruction and notice icons Warning, instruction and notice icons used in the operating instructions and on the equipment: Warning! Failure to comply with the instructions could cause accidents with potentially life- threatening injuries. Caution! Failure to comply with the instructions could result in damage to the equipment or other material damage.
-
Page 48: Safety Provisions
Safety provisions 3 Safety provisions Correct use This power tool must only be used to cut/shorten metals (hot cut) and mineral materials, such as concrete (cold cutting). Use only the cut-off wheels approved for the material being cut and only for the working situation indicated in chap. -
Page 49: Personal Protection Equipment (Ppe)
Safety provisions x Only work with this power tool when you are in good shape, rested and healthy. x Persons under the influence of alcohol or drugs, including prescription drugs, should never use this power tool, as their ability to quickly react to potential danger may be impaired. x Never operate this power tool when you are fatigued or exhausted. -
Page 50: When Fuelling Up
Safety provisions When fuelling up Petrol is highly flammable. Keep away from open flame and do not spill fuel. Do not smoke at the workplace or at the site of fuelling! x Always switch off the engine before fuelling. x Fire hazard! Never refuel while the engine is still hot! x Always carefully open the tank cap so that any overpressure present can reduce slowly and no fuel will splash out. -
Page 51: During Assembly, Cleaning, Maintenance And Repair
Safety provisions During assembly, cleaning, maintenance and repair x The power tool must not be assembled, maintained, repaired or stored in the vicinity of open flames. x Before assembly, cleaning, maintenance and repair, always turn off the engine; the stop dial must be set to "0"... -
Page 52: During Work
Safety provisions During work In addition to the safety provisions already listed, the following safety provisions also apply when working with the motor device: x Danger of poisoning! Once the engine is running, the power tool produces toxic exhaust that may be invisible and odourless. -
Page 53: Dust Emission
Power tool description 3.10 Dust emission If metals or mineral materials, such as stone, masonry, concrete or ceramics are processed with the power tool, fine dust, dust, steam and smoke that contain substances hazardous to health may arise. These substances may cause severe or fatal diseases, such as respiratory diseases, cancer, damage to the reproductive system and genetic code (malformation of progeny). -
Page 54: Device Views And Important Operating And Function Parts
Power tool description Device views and important operating and function parts View: Profile right 1. Cut-off wheel 16. Starter handle 2. Wheel guard 17. Stop dial / one-touch stop button 3. Handle for wheel guard adjustment 18. Fuel tank cap 4. - Page 55 Power tool description View: Profile left View: Front left View: Rear ENGLISH 13...
-
Page 56: Throttle Control Lock And Throttle Control
Power tool description Throttle control lock and throttle control Release of the throttle control (10) x Grasp rear handle (6) with the right hand. The throttle control lock (9) is operated with the palm. Î The throttle control (10) is released. Function parts for starting Starter handle (16) and starter rope: Î... -
Page 57: Technical Data
Power tool description Technical data Model 880-12 881-12 880-14 881-14 Motor Single-cylinder two-stroke motor, four-channel flushing Engine capacity 81 cm [4.94 cu.in] Bore Ø / stroke 52 mm / 38 mm [2.0" / 1.5"] Max. power at rpm 4.0 kW / 9,300 [5.36 HP / 9,300 rpm]... -
Page 58: Preparing For Use
Preparing for use 5 Preparing for use Installing the cut-off wheel The cut-off wheels used must correspond to the specifications from chap. 7.1 on page 26! The power tool spindle is designed for cut-off wheels with an inner bore of 20 mm. Cut-off wheels with 1"... -
Page 59: Installing Cut-Off Wheels With 1" Inner Bore
Preparing for use x Push on outer mounting flange (c) so that the curved side points southwards, i.e. away from the cut-off wheel. x Push on wheel (b) and turn in cut-off wheel attachment screw (11). x Insert blocking pin (a) entirely into the blocking opening (12) and firmly tighten (30 Nm [22.1 ft·lbf]) the cut-off wheel attachment screw (11). -
Page 60: Adjusting The Wheel Guard
Branded 2-stroke engine oil corresponding to the standard ISO-L-EGD or JASO FD Recommendation: Use the "SOLO Profi 2-stroke engine oil" at a mixing ratio of oil:petrol of 1:50 (2 %). Store the fuel mix no longer than 3 weeks. - Page 61 ISO-L-EGD or JASO FD. Recommendation: Use the "SOLO Profi 2-stroke engine oil". If there is not enough oil in the oil tank, the power tool will automatically reduce output even in the lower speed area and will not...
-
Page 62: Adjusting The Ribbed Belt Tension
Preparing for use Adjusting the ribbed belt tension Generally, the ribbed belt tension must be set correctly when starting the power tool. At initial starting, at re-starting after extended stand still, after replacement of the ribbed belt or after any other assembly work, always check the tension and set the correct tension if required. -
Page 63: Relocate Cutting Device From Centre Position To Outer Position
Preparing for use Relocate cutting device from centre position to outer position The power tool is delivered for operation of the cut-off wheel in the centre position by default. Generally, the power tool is more balanced in the centre position, because the weight is distributed symmetrically to the centre axis and the cut therefore is easier to guide. - Page 64 Preparing for use Loosen and turn assembly flange (j) x Put the wheel guard on a level surface with the assembly flange (j) pointing up (screws (g) of the assembly flange point up). x Turn out screw (k). Hold the nut below the assembly flange with flat pliers.
-
Page 65: Initial Starting / Run-In Behaviour
Preparing for use Move water supply line attachment upwards The water supply line must be placed so that contact between water supply line and cut-off wheel in operation is excluded in all positions of the wheel guard. x Place the water supply line so that it runs on the outside of the wheel guard and not between the wheel guard and the assembly flange. -
Page 66: Starting Up And Switching Off The Engine
Starting up and switching off the engine 6 Starting up and switching off the engine Observe safety provisions! Starting process Starting preparations x Put the power tool level and free from obstacles on the flat floor and observe that the cut-off wheel does not touch any objects. -
Page 67: Start-Up Position
Starting up and switching off the engine Start-up position Avoid any contact between the cut-off wheel and body parts or objects. x Put one foot on the rear handle (6) to support the power tool against the floor. x Securely hold the power tool at the top handle (4) with one hand and push it firmly onto the ground. -
Page 68: Power Tool Use
Power tool use 7 Power tool use Always observe all safety notes and all other information in all chapters of these operating instructions for any work! Check list for use (keywords only!) ..........Î x Before start-up: – Power tool in an operationally safe condition! ....... Î Operating instructions complete –... -
Page 69: Permissible Cutting Area And Danger From Kickback Or Pinching
Power tool use Diamond cut-off wheels are only approved for cutting mineral materials. When installing the diamond cut-off wheel, always observe the rotating direction indicated on the diamond cut-off wheel; otherwise, the cutting effect will reduce quickly from diamond loss. Rotating direction of the cut-off wheel in the installed condition: Î... -
Page 70: Working Behaviour And Working Technique
Power tool use Working behaviour and working technique x For complex cutting processes, cutting direction and order of the cuts to be performed must be specified in advance to prevent pinching of the cut-off wheel by the removed part and injury from dropping parts. x Always hold the power tool with both hands. -
Page 71: Cutting Mineral Materials
Power tool use Cutting mineral materials Cutting mineral materials such as concrete creates a lot of fine dust. Recommendation: Use the water connection of the power tool and cut-off wheels suitable for wet cutting when cutting mineral materials. When cutting with water supply, the dust is reduced, visibility is improved and the cut-off wheel service life is increased by the cooling effect of the water. -
Page 72: Operating And Maintenance Notes
Operating and maintenance notes 8 Operating and maintenance notes Maintenance and repairs of state-of-the-art power tools and their safety-relevant assemblies require qualified specialist training and a workshop equipped with special tools and test devices. Recommendation: Have all work not described in these operating instructions and all work you are not comfortable with be performed by a specialist workshop authorised by us. -
Page 73: Cleaning The Screen Filter Insert Of The Connection Piece
Operating and maintenance notes Cleaning the screen filter insert of the connection piece The connection piece for the water supply line for wet cutting is equipped with a screen filter insert to prevent closure of the water supply line by contamination in the supplied water. Water connection for wet cutting: Î... -
Page 74: Idle/Carburettor Adjustment
Operating and maintenance notes Idle/carburettor adjustment The cut-off wheel must not rotate when idling! The idle position must be inspected every time when taking up work and corrected if required. For correct idle position, the motor should run smoothly in the idling mixture without driving the cut-off wheel. -
Page 75: Air Filter Maintenance
Operating and maintenance notes Air filter maintenance A contaminated air filter will reduce output. Fuel consumption and hazardous substance quantity in the exhaust increase. Starting is made more difficult as well. Interim emptying of the air filter Turn vibration dial (29) to perform rough interim emptying of the air filter during work. The air filter box and air filter are shaken so that loose dust falls off. -
Page 76: Spark Plugs Check And Replacement If Required
Operating and maintenance notes The fine-mesh cover (f) and the air filter (g) must not be cleaned wet or with compressed air. Danger of engine damage from insufficient filter effect! Replace damaged filter material at once! x Take air filter by the air filter frame (e) and remove upwards. x Simple contact or brush out of the individual paper layers (g) is best to clean the air filter. -
Page 77: Ribbed Belt Replacement
Operating and maintenance notes x Proper electrode distance: 0.5 mm [approx. 0.02"] Replace the spark plug if the electrode distance is incorrect. The following interference-suppressed spark plugs are approved for use in this power tool: BOSCH WSR6F, CHAMPION RCJ-6Y and NGK BPMR7A 0.5 mm [approx. -
Page 78: Fuel Filter Replacement
Operating and maintenance notes x Put the valve lever (28) for the water supply parallel to the connection piece so that it does not interfere with the following work step. x Remove the coupling cover (e). x Remove the old ribbed belt (f) or any residue of the old ribbed belt and any other foreign bodies. -
Page 79: Maintenance Plan
Operating and maintenance notes Maintenance plan The following notes refer to regular usage situation. Under special conditions, such as long daily working times, the maintenance intervals stated must be reduced accordingly. Perform maintenance work at regular intervals. Charge a specialist workshop authorised by us if you cannot perform all work on your own. -
Page 80: Self-Aid Advice
Operating and maintenance notes Furthermore, a specialist workshop authorised by us must be charged, among others, with the following service in the scope of the annual customer service: x Complete inspection of the entire power tool x Professional motor cleaning (fuel tank, cylinder ribs, …) x Inspection and, if applicable, replacement of the wear parts, in particular annual replacement of the fuel filter x Best settings of the carburettor... -
Page 81: Shutting Down And Storage
Operating and maintenance notes 8.10 Shutting down and storage Before shutting down and storage, the power tool must be cleaned thoroughly and checked for damage. Cleaning and care: Î Chap. 8.1, page 30 Only store the power tool in dry rooms. There must not be any open sources of fire or the like nearby. Prevent unauthorised use –... -
Page 82: Warranty
11 EC declaration of conformity x Obvious overload. x Use of other than approved working tools. SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, 71069 Sindelfingen, GERMANY, declares that x Application of force, improper treatment, the following machine as delivered complies with misuse, abuse or accident. - Page 83 Instructions d'emploi de la découpeuse à disque 880-12 / 880-14 // 881-12 / 881-14 Traduction de la notice originale Chère cliente, cher client, Allumage électronique sans entretien, système anti-vibration préservant la santé, nous vous remercions beaucoup de vous être décidé pour ce produit de qualité de notre maison.
- Page 84 2000/14/CE et x Utilisation d'outils de travail non agréés. 2004/108/CE : x Utilisation de la force, traitement inadéquat, SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, abus ou accident 71069 Sindelfingen, ALLEMAGNE x Dommages de surchauffe causés par la Cette déclaration de conformité...
- Page 85 Sommaire Garantie ................................ 2 Déclaration de conformité UE ........................2 Brevets ................................2 1 Au sujet de ces instructions d'emploi ....................4 Méthodes de représentation utilisées dans ces instructions d'emploi ..........4 2 Symboles d'avertissement, d'instructions et d'indications ..............4 3 Prescriptions de sécurité...
-
Page 86: Au Sujet De Ces Instructions D'emploi
SOLO Kleinmotoren GmbH. Toutes les autres raisons sociales et produits mentionnées dans ces instructions d'emploi sont des marques et/ou des marques commerciales des différents fabricants. L'utilisation de ces noms par des tiers pour leurs buts peut violer les droits des fabricants. - Page 87 Symboles d'avertissement, d'instructions et d'indications Attention ! En cas de non respect de l'instruction, il y a un risque d'endommagement de l'appareil à moteur ou d'autres dégâts matériels. Lisez soigneusement les instructions d'emploi. Est en principe en vigueur avant le démarrage et avant tous les travaux de nettoyage, d'entretien et d'assemblage.
-
Page 88: Prescriptions De Sécurité
Prescriptions de sécurité 3 Prescriptions de sécurité Utilisation conforme Cet appareil à moteur doit être exclusivement utilisé pour séparer/couper des métaux (coupe à chaud) et des matières minérales, comme p. ex. le béton (coupe à froid), avec le disque agréé pour les matériaux respectifs et exclusivement pour les situations de travail indiquées dans le chap. - Page 89 Prescriptions de sécurité x L'appareil à moteur doit être manipulé par principe – même en le démarrant – par une seule personne. Éloignez les personnes et les animaux de la zone de travail. Si une personne et/ou un être vivant s'approche, l'appareil à...
-
Page 90: Tenue De Travail Préconisée / Epp (Équipement De Protection Personnel)
Prescriptions de sécurité Tenue de travail préconisée / EPP (Équipement de protection personnel) Afin d'éviter des blessures, le port d'une tenue de travail préconisée et d'un équipement de protection est impératif. Les vêtements devraient être moulants (sans parements) mais ne doivent toutefois pas être gênants. -
Page 91: Lors Du Transport
Prescriptions de sécurité x Les bouchons de réservoir doivent toujours être fermés sans outils et bien serrés à la main. Les bouchons de réservoir sont équipés d'une protection contre le sur-serrage et doivent être fermés jusqu'à ce « qu'il tourne à vide ». Les bouchons de réservoir ne doivent pas se desserrer par les vibrations de moteur. -
Page 92: Avant De Démarrer
Prescriptions de sécurité Avant de démarrer Vérifiez complètement l'appareil à moteur avant chaque démarrage afin d'avoir un état de fonctionnement sûr. En plus des indications spécifiées dans les indications d'entretien et d'exploitation (Î chap. 8, page 31), les points suivants doivent être contrôlés : x Bouton tournant d'arrêt et bouton d'arrêt à... -
Page 93: Emission De Poussière
Prescriptions de sécurité x Inspectez le lieu de travail en matière de dangers éventuels. – À cause des projections d'étincelles provoquées par les coupes, il ne faut jamais travailler à proximité de gaz combustibles ou liquides ainsi que d'objets facilement inflammables. –... -
Page 94: Description De L'appareil À Moteur
Description de l'appareil à moteur Une liste des substances nocives est susceptible d'être disponible auprès des administrations fédérales, des institutions ou associations professionnelles nationales. x Si vous ne pouvez pas évaluer le risque encouru lors de l'utilisation et du montage de l'appareil à moteur ainsi que lié... -
Page 95: Données Techniques
Description de l'appareil à moteur Données techniques Modèle 880-12 881-12 880-14 881-14 Moteur Moteur à deux temps monocylindre, rinçage à quatre canaux Cylindrée 81 cm [4,94 cu.in] Alésage Ø / Course 52 mm / 38 mm [2,0" / 1,5"] Puissance maximale au régime de 4,0 kW / 9.300... -
Page 96: Vues De L'appareil Ainsi Que Des Éléments De Commande Et De Fonctionnalités Importants
Description de l'appareil à moteur Vues de l'appareil ainsi que des éléments de commande et de fonctionnalités importants Vue : profil droit 1. Disque 16. Poignée de démarrage 2. Capot de protection 17. Bouton tournant d'arrêt / bouton d'arrêt à pression unique 3. - Page 97 Description de l'appareil à moteur Vue : profil gauche Vue : avant gauche Vue : arrière FRANÇAIS 15...
-
Page 98: Blocage Du Levier De Gaz Et Levier De Gaz
Description de l'appareil à moteur Blocage du levier de gaz et levier de gaz Déblocage du levier de gaz (10) Poignée arrière (6) à saisir avec la main droite. Actionnez en même temps, le blocage du levier de gaz (9) avec la paume. Î... -
Page 99: Préparation Des Travaux
Préparation des travaux 5 Préparation des travaux Montage du disque Les disques utilisés doivent être conforme aux spécificités mentionnées au chap. 7.1, page 27 ! L'axe de l'appareil à moteur est conçu pour des disques avec un diamètre intérieur de 20 mm. Les disques d'un diamètre intérieur de 1"... -
Page 100: Montage De Disques D'un Diamètre Intérieur De 1
Préparation des travaux x Placer la rondelle de butée (c) de telle sorte que le côté voûté soit dirigé vers l'extérieur, c.-à-d. non appliquée sur le disque. x Placez le disque (b) et vissez la vis de fixation du disque (11). x Insérez complètement la goupille de blocage (a) dans l'ouverture (12) et serrez solidement (30 Nm [22,1 ft·lbf]) la vis de fixation du disque (11). -
Page 101: Ajustage Du Capot De Protection
L'huile 2 temps de marque conforme aux normes ISO-L-EGD ou JASO FD. Recommandation : utilisez " Huile de moteur 2 T SOLO Profi " avec une proportion de mélange huile- essence de 1:50 (2 %). Ne stockez pas le mélange de carburant plus que 3 semaines. - Page 102 2 temps de marque conforme aux normes ISO-L-EGD ou JASO FD. Recommandation : utilisez " Huile de moteur 2 T SOLO Profi ". S'il n'y a pas assez d'huile dans le réservoir d'huile, l'appareil à moteur coupe déjà à bas régimes et automatiquement et n'atteint plus...
-
Page 103: Réglage De La Tension De La Courroie Cannelée
Préparation des travaux Réglage de la tension de la courroie cannelée En principe, la tension de la courroie cannelée doit être ajustée correctement au démarrage de l'appareil à moteur. La tension doit absolument être vérifiée et ajustée lors de la première mise en service, après une remise en service après une période de non utilisation prolongée, après l'échange de la courroie cannelée ou après... -
Page 104: Modifier Le Dispositif De Coupe De La Position Centrale En Position Extérieure
Préparation des travaux Modifier le dispositif de coupe de la position centrale en position extérieure L'appareil à moteur est livré de manière standard pour une utilisation du disque en position centrale. En principe, l'équilibre de l'appareil à moteur est meilleur position centrale, puisque la répartition des poids est symétrique à... - Page 105 Préparation des travaux Desserrez et tournez la bride d'assemblage (j) x Posez le capot de protection avec la bride d'assemblage (j) vers le haut sur une surface plane, (les vis (g) de la bride d'assemblage dirigées vers le haut). x Dévissez la vis (k). Pour cela retenez avec une pince plate l'écrou qui se trouve au-dessous de la bride d'assemblage.
-
Page 106: Première Mise En Service / Rodage
Préparation des travaux Déplacer la fixation de la conduite d'alimentation d'eau vers le haut La conduite d'alimentation d'eau doit se positionnée de telle sorte qu'avec toutes les positions du capot de protection, un contact de la conduite d'alimentation d'eau et du disque soit exclu lors de l'utilisation. -
Page 107: Démarrage Et Arrêt Du Moteur
Démarrage et arrêt du moteur 6 Démarrage et arrêt du moteur Respectez les dispositions de sécurité ! Procédure de démarrage Préparatifs de démarrage x Posez l'appareil à moteur sur un sol plat et sans obstacles et veillez à ce que le disque ne touche pas d'objets. -
Page 108: Position De Démarrage
Démarrage et arrêt du moteur Position de démarrage Tout contact du disque avec des parties du corps ou des objets doit absolument être exclu. x Placez un pied dans la poignée arrière (6) et maintenez ainsi l'appareil à moteur contre le sol. x Maintenez fermement l'appareil à... -
Page 109: Utilisation De L'appareil À Moteur
Utilisation de l'appareil à moteur 7 Utilisation de l'appareil à moteur Respectez scrupuleusement toutes les dispositions de sécurité et généralement toutes les indications dans les autres chapitres de ces instructions d'emploi lors de tous les travaux ! Î Listes de contrôle lors de l'utilisation (uniquement mots-clé !) x Avant le démarrage : –... -
Page 110: Zone De Coupe Autorisée Et Risque Des Forces De Recul (Kickback) Et Risque D'entrainement
Utilisation de l'appareil à moteur Des disques de diamant sont exclusivement permis pour couper des matières minérales. Lors du montage de disques de diamant, le sens de rotation qui est indiqué sur le disque de diamant doit absolument être respecté, puisque l'effet de coupe serait rapidement diminué par la perte du diamant. Sens de rotation du disque monté... -
Page 111: Comportement Au Travail Et Technique De Travail
Utilisation de l'appareil à moteur Comportement au travail et technique de travail x Lors de processus de coupe plus complexes, la direction et l'ordre des coupes doivent être définis avant, pour empêcher le coincement du disque par les particules extraites et éviter des blessures par la chute de parties. -
Page 112: Coupez Les Matériaux Minéraux
Utilisation de l'appareil à moteur Coupez les matériaux minéraux La coupe des matières minérales, génère vraiment beaucoup de poussière fine. Recommandation : utilisez pour la coupe de matériaux minéraux le raccordement d'eau de l'appareil à moteur et des disques de coupe appropriés pour la coupe humide. Lors de la coupe avec une alimentation d'eau, la poussière est liée, le contrôle visuel est amélioré... -
Page 113: Instructions De Fonctionnement Et De Maintenance
Instructions de fonctionnement et de maintenance 8 Instructions de fonctionnement et de maintenance L'entretien et le dépannage des appareils à moteur modernes ainsi que ses sous-groupes liés à la sécurité exigent une formation spécialisée qualifiée et un atelier équipé avec des outils spéciaux et des appareils d'essai. -
Page 114: Nettoyage De La Cartouche Du Filtre À Tamis De L'accouplement
Instructions de fonctionnement et de maintenance Nettoyage de la cartouche du filtre à tamis de l'accouplement L'accouplement de la conduite d'alimentation d'eau pour la coupe humide est équipé d'une cartouche filtrante avec filtre à tamis qui doit prévenir un bouchage de la conduite d'alimentation d'eau par des salissures contenues dans l'eau de la conduite. -
Page 115: Ralenti / Réglage Du Carburateur
Instructions de fonctionnement et de maintenance Ralenti / réglage du carburateur Le disque ne doit pas être entrainé au ralenti ! Le niveau du ralenti doit être vérifié avant de démarrer tout travaux et à corriger le cas échéant. Avec un réglage correct du ralenti, le moteur devrait tourner sans à... - Page 116 Instructions de fonctionnement et de maintenance Nettoyage du filtre à air Le filtre à air doit être démonté et nettoyé en profondeur toute les semaines ou si la puissance du moteur baisse nettement. Risque de salissure de l'intérieur du filtre ! N'ouvrez le capot et le couvercle du boitier du filtre à...
-
Page 117: Vérification Et Éventuel Remplacement De La Bougie
Instructions de fonctionnement et de maintenance Tenir compte lors du remontage des éléments du boitier du positionnement correct des parties du boitier, d'utiliser les vis correspondantes respectives et de resserrer solidement toutes les vis. Les vis de fixation du capot (a) et (b) ne doivent pas être interverties. Les deux vis de fixation du capot (b) sont plus courtes que les vis (a). -
Page 118: Changement De La Courroie Cannelée
Instructions de fonctionnement et de maintenance Changement de la courroie cannelée Risque de salissure pour la courroie cannelée, la construction porteuse correspondante et l'embrayage ! N'ouvrez l'habillage de la courroie cannelée et l'habillage de l'embrayage que dans un environnement propre. x Arrêtez le moteur et tournez le bouton tournant d'arrêt sur «... -
Page 119: Remplacement Du Filtre À Carburant
Instructions de fonctionnement et de maintenance x Placez l'autre côté de la courroie cannelée côté sortie sur la bande de roulement striée (i) de l'appui de la courroie cannelée. x Vérifiez que la courroie cannelée se déplace librement. Corrigez éventuellement la position de la courroie cannelée. x Replacez l'habillage de l'embrayage et contrôlez si la courroie cannelée se déplace encore librement. -
Page 120: Plan De Maintenance
Instructions de fonctionnement et de maintenance Plan de maintenance Les indications suivantes se réfèrent à des conditions d'exploitation normales. Dans des conditions particulières, comme p. ex. un horaire de travail quotidien particulièrement long, les intervalles d'entretien indiqués doivent être raccourcis en conséquence. Effectuez les travaux d'entretien régulièrement. -
Page 121: Recommandation Pour Se Dépanner
Instructions de fonctionnement et de maintenance En outre, les prestations suivantes doivent être réalisées dans le cadre de la révision annuelle à faire par un atelier spécialisé agréé par nous : x Vérification complète de l'ensemble de l'appareil à moteur x Nettoyage professionnel du moteur (réservoir de carburant, ailettes du cylindre, …) x Vérification et échange éventuel des pièces d'usure, en particulier le remplacement annuel du filtre à... -
Page 122: Mise Hors Service Et Conservation
Pièces d'usure 8.10 Mise hors service et conservation Avant la mise hors service et le stockage l'appareil à moteur doit être nettoyé en profondeur et vérifié pour détecter les dégâts. Nettoyage et soins : Î Chap. 8.1, page 31 Ne stockez l'appareil à moteur que dans des locaux secs. Il ne doit pas y avoir de feu ouvert ou similaire à proximité. - Page 123 Manual de instrucciones de la tronzadora de muela 880-12 / 880-14 // 881-12 / 881-14 Traducción del manual original Apreciado cliente: Encendido electrónico exento de mantenimiento, sistema antivibración que no afecta a la salud, Muchas gracias por haber elegido este producto de calidad de nuestra empresa.
- Page 124 SOLO Kleinmotoren GmbH. El resto de productos y nombres de compañías mencionados en este manual de instrucciones pueden ser marcas comerciales o marcas registradas de la producción respectiva. El uso de estos nombres por parte de terceros para sus propios fines puede violar los derechos de los fabricantes.
- Page 125 Índice Índice Referente a este manual de instrucciones ..................4 Métodos de representación de este manual de instrucciones ............4 Símbolos de aviso, instrucciones e indicaciones ................4 Instrucciones de seguridad ........................ 6 Utilización para los fines previstos ....................6 Indicaciones generales de seguridad ....................
-
Page 126: Referente A Este Manual De Instrucciones
Referente a este manual de instrucciones 1 Referente a este manual de instrucciones Este manual es una parte indispensable del dispositivo motorizado. Contiene información importante e instrucciones sobre el uso del dispositivo motorizado. El cumplimiento de todas la especificaciones de seguridad y las instrucciones de manejo son un requisito previo para trabajar con seguridad y alrededor del dispositivo motorizado. - Page 127 Símbolos de aviso, instrucciones e indicaciones Usar el vestuario especificado. Î Cap. 3.3, página 8 Usar calzado de seguridad con suela antideslizante. Usar guantes de protección. Se aplica a todos los trabajos en el dispositivo motorizado o con el mismo. Antes de arrancar el motor, ponerse el casco de seguridad, protección auditiva, protección facial y gafas de seguridad.
-
Page 128: Instrucciones De Seguridad
Instrucciones de seguridad 3 Instrucciones de seguridad Utilización para los fines previstos Este dispositivo debe ser instalado en un motor independiente / de corte de metales (sección caliente) y materias minerales, tales como Hormigón (corte en frío), cada uno con cuchillas y aprobado para este material exclusivamente para la página 27 especificada en el capítulo 7 sobre situaciones de trabajo. - Page 129 Instrucciones de seguridad x El dispositivo debe ser operado por una persona incluso cuando se inicia. Mantenga alejadas del área de trabajo a personas y animales. Detenga inmediatamente la máquina y la herramienta de corte si se acerca una persona o un animal. El usuario es responsable de las lesiones personales y daños a la propiedad causados por él.
-
Page 130: Ropa De Trabajo Obligatoria / Equipo De Protección Personal
Instrucciones de seguridad Ropa de trabajo obligatoria / Equipo de protección personal Para evitar lesiones, debe usarse ropa adecuada y equipo de protección. La vestimenta tendrá que ser práctica o ceñida (p. ej. mono de trabajo), a la vez que cómoda. Para la realización de cualquier trabajo, usar monos de material sólido con suficiente resistencia al fuego, que no se encienda por chispas (materiales hechos de cuero, tratamiento ignífugo de algodón o lino pesado, muy unida). -
Page 131: Durante El Transporte
Instrucciones de seguridad Durante el transporte x Antes de usar el dispositivo motorizado (incluso en distancias cortas de un lugar de trabajo a otro) apague siempre el motor y espere a que el disco de corte se detenga. Transportar el dispositivo motorizado por el mango y el disco de corte debe apuntar hacia atrás. -
Page 132: Al Arrancar
Instrucciones de seguridad x ¡Peligro de incendio! El cable y el enchufe de ignición deben de estar firmemente conectados. ¡Una conexión suelta puede generar chispas capaces de inflamar una posible fuga de una mezcla entre combustible y aire! x En caso de irregularidades, daños visibles, ajustes incorrectos o alteraciones en la función de la herramienta eléctrica no se puede iniciar. -
Page 133: Emisión De Polvo
Instrucciones de seguridad x Trabaje con mucho cuidado, deliberadamente y en silencio y no ponga en peligro a otras personas. – Asegurar buena visibilidad y condiciones de luz. – Nunca estar fuera del alcance del oído de otras personas que puedan proporcionar ayuda en una emergencia. -
Page 134: Descripción Del Dispositivo Motorizado
Descripción del dispositivo motorizado x Siga todos los procedimientos operativos, de seguridad y manejo seguro y eficiente de los materiales de corte y del dispositivo motorizado emitidas por su empleador, autoridades de cada país, institutos y las asociaciones profesionales. x Si es posible, evitar la formación de partículas finas, polvo, vapores y el humo a través de un comportamiento de trabajo adecuado y técnicas adecuadas. -
Page 135: Datos Técnicos
Descripción del dispositivo motorizado Datos técnicos Modelo 880-12 881-12 880-14 881-14 Tipo de motor Motor de dos tiempos, enjuague de cuatro canales Cilindrada 81 cm [4,94 cu.in] Orificio Ø / recorrido 52 mm / 38 mm [2,0" / 1,5"] Potencia máx. a una revolución de 4,0 kW / 9.300... -
Page 136: Vistas De Dispositivos Y Piezas Importantes De Mando Y De Función
Descripción del dispositivo motorizado Vistas de dispositivos y piezas importantes de mando y de función Vista: Perfil derecho 1. Disco de corte 16. Tirador 2. Tapa de protección 17. Interruptor giratorio de parada / Interruptor de parada One Touch 3. Mango de ajuste de la tapa protectora 18. - Page 137 Descripción del dispositivo motorizado Vista: Perfil izquierdo Vista: Adelante a la izquierda Vista: Atrás ESPAÑOL 15...
-
Page 138: Palanca Aceleradora Y Bloqueo De La Palanca Aceleradora
Descripción del dispositivo motorizado Palanca aceleradora y bloqueo de la palanca aceleradora Liberación de la palanca del acelerador (10) x Sujetar el mango trasero (6) con la mano derecha. En este caso, el bloqueo del acelerador (9) se presiona con la palma de la mano. -
Page 139: Preparación Para El Trabajo
Preparación para el trabajo 5 Preparación para el trabajo Montar los discos de cortar ¡Los discos de corte usados deben cumplir los requisitos del cap. 7.1 en la página 28! El husillo del dispositivo motorizado está diseñado para discos de cortar con un diámetro interno de 20 mm. Los discos de cortar con agujeros internos de 1"... -
Page 140: Montar Los Discos De Corte Con Perforaciones Interiores De 1
Preparación para el trabajo x Colocar la arandela de presión (c) de manera que el lado curvado quede hacia fuera, es decir lejos de la hoja. x Colocar la arandela de seguridad (b) y girar los discos de corte y de los pernos de montaje (11). x Introducir el pasador de seguridad (a) completamente en el agujero (12) y apretar completamente el tornillo de fijación (11) (30 Nm [22,1 ft·lbf]). -
Page 141: Ajustar La Tapa Protectora
Marcas de aceite de motor de 2-tiempos, que cumple las normas ISO-L-EGD o JASO FD. Recomendación: Use "SOLO Profi 2T-Motoröl" en una mezcla de aceite:gasolina de 1:50 (2 %). Almacenar la mezcla de combustible no más de 3 semanas. - Page 142 Depósito de aceite (19, tapa verde) para marcas de aceite de motor de 2-tiempos, que cumple las normas ISO-L-EGD o JASO FD. Recomendación: Use "SOLO Profi 2T-Motoröl". Si no hay suficiente aceite en el tanque de aceite, el dispositivo controla de forma automática, incluso a bajas velocidades y no...
-
Page 143: Ajustar La Correa
Preparación para el trabajo Ajustar la correa En principio se deben ajustar correctamente las correas durante la puesta en marcha de la unidad de motor. Durante la instalación inicial, durante la reanudación después de una parada larga, después de reemplazar correas u otro trabajo, usted debe comprobar la tensión y, posiblemente, ajustar la tensión correcta. -
Page 144: Cambiar El Dispositivo De Corte De La Posición Media A La Posición Exterior
Preparación para el trabajo Cambiar el dispositivo de corte de la posición media a la posición exterior La herramienta eléctrica es estándar para el funcionamiento de la cuchilla en la posición central. Básicamente, en la posición media el equilibrio de la herramienta eléctrica es mejor, porque la distribución del peso aquí... - Page 145 Preparación para el trabajo Aflojar y girar la brida de montaje (j) x Colocar la tapa protectora con la brida de montaje (j) hacia arriba en una superficie plana (tornillos (g) de la brida de montaje hacia arriba). x Retirar el tornillo (k) Para ello, sujetar la tuerca que se encuentra por debajo de la brida de montaje con un par de alicates planos.
-
Page 146: Primera Puesta En Marcha / Arranque
Preparación para el trabajo Mover la fijación de la línea de suministro de agua hacia arriba: La línea de suministro de agua debe colocarse de modo a evitar en todas las posiciones de la tapa protectora, un contacto de la tubería de suministro de agua y el disco de corte en funcionamiento. -
Page 147: Arrancar El Motor / Apagar El Motor
Arrancar el motor / Apagar el motor 6 Arrancar el motor / Apagar el motor ¡Tener en cuenta las normas de seguridad! Procedimiento de arranque Preparación para el arranque x Colocar el dispositivo motorizado en una superficie plana y sin obstáculos y asegurarse de que el disco de corte no entra en contacto con ningún objeto. -
Page 148: Posición De Puesta En Marcha
Arrancar el motor / Apagar el motor Posición de puesta en marcha Debe evitarse a toda costa el contacto del disco de corte con partes del cuerpo u objetos. x Colocar un pie en el mango manual trasero (6) para de esta forma, sujetar el dispositivo motorizado en el suelo. -
Page 149: Uso Del Dispositivo Motorizado
Uso del dispositivo motorizado 7 Uso del dispositivo motorizado ¡En todos los trabajos deben observarse todas las normas de seguridad y en general cumplir con toda la información en los otros capítulos de este manual con cuidado! Î Lista de verificación de la aplicación (¡sólo palabras clave!) x Antes del arranque: –... -
Page 150: Discos De Corte
Uso del dispositivo motorizado Discos de corte Utilice sólo hojas de sierra que cumplan con las normas ANSI B7.1, EN 12413 y EN 13236 y están absolutamente intactas. La velocidad máxima del cabezal del dispositivo motorizado es 4.550 min [4.550 rpm]. Sólo deben usarse discos de corte de alta velocidad reforzados, cuya velocidad máxima permitida sea de, al menos, 4.550 min [4.550 rpm]. -
Page 151: Comportamiento En El Trabajo Y La Tecnología De Trabajo
Uso del dispositivo motorizado ¡Riesgo de lesiones por arrastre! El arrastre se produce cuando el área de corte es estrecha (grieta o grieta bajo presión). El dispositivo motorizado es acelerada descontroladamente con una energía muy alta. x Ejecutar el procedimiento de corte y la utilización de áreas de corte ya empezadas siempre con velocidad máxima. -
Page 152: Cortar Materiales Minerales
Uso del dispositivo motorizado x Cortar el soporte T doble o ángulo de acero en fases. x El acero en placas o las bandas de acero se cortan como tuberías, tirando de plano, con una sección larga. x El material bajo tensión (material soportado o en pared) debe ser primero entallado en el lado de presión y después cortado en el lado de tracción para que el disco de corte no se atasque. -
Page 153: Indicaciones De Funcionamiento Y Mantenimiento
Indicaciones de funcionamiento y mantenimiento 8 Indicaciones de funcionamiento y mantenimiento Mantenimiento y reparación de herramientas eléctricas modernas y sus dispositivos de seguridad requieren una formación técnica calificada y están equipadas con herramientas especiales y dispositivos de prueba. Recomendación: Encargue todos los trabajos que no se describen en este manual y todo el trabajo, para el que no se sienta capacitado, a un taller especializado autorizado por nosotros. -
Page 154: Limpiar El Filtro Del Acoplamiento
Indicaciones de funcionamiento y mantenimiento Limpiar el filtro del acoplamiento La pieza de acoplamiento de la línea de suministro de agua para la sección húmeda está equipado con un inserto de tamiz, diseñado para evitar una oclusión de la línea de suministro de agua con las impurezas del agua suministrada. -
Page 155: Mantenimiento Del Filtro De Aire
Indicaciones de funcionamiento y mantenimiento Con la velocidad de ralentí correcta, el motor debe funcionar sin problemas en la marcha lenta sin que el disco de corte sea accionado. El carburador se ajusta en la fábrica. Dependiendo de la ubicación de uso puede ser necesaria una corrección de la posición de ralentí... - Page 156 Indicaciones de funcionamiento y mantenimiento x Pare el motor y gire el interruptor giratorio a "0". Parar el motor: Î Cap. 6.4, página 26 x Desatornillar los cuatro tornillos de montaje (a) y (b) del capó (5). Retirar el capó. x Desatornillar los cuatro tornillos de montaje (c) de la tapa de la caja del filtro de aire (d) y quite la tapa de aire caja de filtro.
-
Page 157: Compruebe Las Bujías Y Sustituirlas Si Fuese Necesario
Indicaciones de funcionamiento y mantenimiento Compruebe las bujías y sustituirlas si fuese necesario ¡Peligro de contaminación en el interior de la unidad de motor! Abrir la tapa de la bujía sólo en entorno limpio. La bujía debe ser revisada cada 50 horas de servicio. x Pare el motor y gire el interruptor giratorio a "0". -
Page 158: Cambiar Correa Acanalada
Indicaciones de funcionamiento y mantenimiento Cambiar correa acanalada ¡Riesgo de contaminación de la correa, embrague y la estructura de soporte asociada! Retirar las tapas de acoplamiento y correa sólo en entorno limpio. x Pare el motor y gire el interruptor giratorio a "0". Parar el motor: Î... - Page 159 Indicaciones de funcionamiento y mantenimiento x Verifique que la correa se mueve libremente. Corregir el posicionamiento de la correa. x Vuelva a colocar la tapa del embrague y comprobar si la correa se mueve libremente. Volver a retirar la tapa del embrague si es necesario y corregir la posición de la correa. x Volver a apretar los tres tornillos de montaje (d) de la tapa del embrague (e).
-
Page 160: Plan De Mantenimiento
Indicaciones de funcionamiento y mantenimiento Plan de mantenimiento La siguiente información se basa en condiciones normales de funcionamiento. En condiciones especiales, tales como largas horas de trabajo diarias especialmente se deben acortar los intervalos de mantenimiento en consecuencia. Realice los trabajos de mantenimiento que figuran a continuación regularmente. -
Page 161: Cambiar El Filtro Del Combustible
Indicaciones de funcionamiento y mantenimiento Además, en el marco del servicio anual de clientes se deben solicitar los siguientes servicios a un taller especializado autorizado por nosotros: x Verificación completa de la unidad de motor completo x Limpieza profesional del motor (tanque de combustible, aletas del cilindro, …) x Inspección y posible sustitución de las piezas de desgaste, sobre todo cambio anual del filtro de combustible x Ajuste óptimo del carburador... -
Page 162: Puesta Fuera De Servicio Y Almacenamiento
Indicaciones de funcionamiento y mantenimiento x Agua insuficiente o inexistente en el corte húmedo – Palanca de la válvula de la línea de suministro de agua no está abierta ¾ Abrir la palanca de válvulas ..............Î cap. 5.7, página 21 –... -
Page 163: Garantía
No se realicen los trabajos de mantenimiento y 11 Declaración de conformidad CE limpieza necesarios. x Se originen daños debidos a un ajuste SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, inadecuado del carburador. 71069 Sindelfingen, ALEMANIA, declara que la x Se ocasione un desgaste derivado del uso máquina mencionada a continuación en la... - Page 164 880-12 / 880-14 // 881-12 / 881-14 Gebrauchsanweisung Trennschleifer Originalbetriebsanleitung Cut-off machine Instruction Manual Translation of the original instructions Découpeuse à disque Instructions d'emploi Traduction de la notice originale Manual de instrucciones Tronzadora de muela Traducción del manual original Gebruiksaanwijzing...
- Page 165 Gebruiksaanwijzing doorslijpmachine 880-12 / 880-14 // 881-12 / 881-14 Vertaling van de oorspronkelijke gebruiksaanwijzing Geachte klant, Onderhoudsvrije elektronische ontsteking, anti-trillingssysteem dat de gezondheid spaart, Van harte dank dat u voor dit kwaliteitsproduct van ons merk hebt gekozen. gepatenteerde Twin-Pipe-aanzuigmethode, trilsysteem om heel makkelijk tussendoor de...
- Page 166 ® solo en iLube zijn gedeponeerde handelsmerken van SOLO Kleinmotoren GmbH. Alle verder in deze gebruiksaanwijzing vermelde product- en bedrijfsnamen zijn mogelijks gedeponeerde handelsmerken, resp. trademarks van de respectievelijke fabrikanten. Het gebruik van deze namen door derden voor hun doeleinden kan de rechten van de fabrikant schaden. Uit het ontbreken van het teken ®...
- Page 167 Inhoud Inhoud Over deze gebruiksaanwijzing ......................4 Weergaven in deze gebruiksaanwijzing ..................4 Waarschuwings-, instructie- en voorschriftsymbolen ..............4 Veiligheidsvoorschriften ........................6 Voorgeschreven gebruik ....................... 6 Algemene veiligheidsvoorschriften ....................6 Voorgeschreven werkkledij / persoonlijke beschermuitrusting ............8 Tijdens het tanken ......................... 8 Tijdens het transport ........................
-
Page 168: Over Deze Gebruiksaanwijzing
Over deze gebruiksaanwijzing 1 Over deze gebruiksaanwijzing Deze gebruiksaanwijzing vormt een essentieel bestanddeel van de machine. Hier vindt u belangrijke informatie en instructies voor de omgang met de machine. De naleving van alle vermelde veiligheidsvoorschriften en hanteringsinstructies vormt een belangrijke voorwaarde om veilig te kunnen werken met en aan de machine. - Page 169 Waarschuwings-, instructie- en voorschriftsymbolen Draag de voorgeschreven kledij. Î Hoofdst. 3.3, pagina 8 Draag stevige schoenen met slipvrije zolen. Draag veiligheidshandschoenen. Geldt voor alle werken met en aan de machine. Voor het starten van de motor dient u de helm, gehoor-, gezichtsbescherming en veiligheidsbril op te zetten.
-
Page 170: Veiligheidsvoorschriften
Veiligheidsvoorschriften 3 Veiligheidsvoorschriften Voorgeschreven gebruik Deze machine mag uitsluitend worden gebruikt voor het doorzagen/afkorten van metalen (warm zagen) en minerale werkmiddelen, zoals bijvoorbeeld beton (koud zagen), telkens met de voor dit werkmiddel toegelaten doorslijpschijven en uitsluitend voor de werksituaties die beschreven zijn in hoofdstuk 7 op pagina 27. - Page 171 Veiligheidsvoorschriften x De machine wordt altijd – ook tijdens het starten – door één persoon bediend. Houd personen en dieren ver weg van het werkbereik. Als een persoon of dier dichterbij komt, dient u de machine onmiddellijk te stoppen. De gebruiker is verantwoordelijk voor de door hem veroorzaakte lichamelijke letsels en materiële schade.
-
Page 172: Voorgeschreven Werkkledij / Persoonlijke Beschermuitrusting
Veiligheidsvoorschriften Voorgeschreven werkkledij / persoonlijke beschermuitrusting Om verwondingen te vermijden, dient u de voorgeschreven beschermkledij en -uitrusting te dragen. De kledij moet goed aansluiten (zonder ruimte), maar mag niet hinderlijk zijn. Draag tijdens alle werken een werkpak uit vast materiaal met een voldoende vlamvertragende werking dat niet door vonkenregen kan ontbranden (materiaal uit leder, vlamvertragend behandeld katoen of zware, fijngeweven linnen). -
Page 173: Tijdens Het Transport
Veiligheidsvoorschriften Tijdens het transport x Als u de machine moet dragen (ook voor kleine afstanden van de ene werkplek naar de andere) moet de motor altijd worden afgezet en worden gewacht tot de doorslijpschijf is stilgevallen. Draag de machine aan de beugelgreep en laat de doorslijpschijf naar achter wijzen. x Verbrandingsgevaar! Raak de geluiddemper niet aan. -
Page 174: Tijdens Het Starten
Veiligheidsvoorschriften Tijdens het starten x De machine mag uitsluitend in volledig gemonteerde toestand in gebruik worden genomen. x Start de machine op een afstand van minstens 3 meter afstand van de plaats waar u brandstof hebt getankt. Start nooit in een gesloten ruimte. x Zorg voor een veilige en stabiele houding tijdens het starten. -
Page 175: Stofemissie
Veiligheidsvoorschriften – Houd het te snijden werkstuk nooit met de hand vast terwijl u het in contact brengt met de slijpschijf. – Bewerk uitsluitend het te snijden werkstuk met een draaiende slijpschijf. Raak met een draaiende slijpschijf nooit de bodem of andere voorwerpen. –... -
Page 176: Beschrijving Van De Machine
Beschrijving van de machine 4 Beschrijving van de machine Apparaataanzicht en belangrijke bediengings- en functie-elementen Aanzicht: Profiel rechts 1. Doorslijpschijf 16. Starthendel 2. Beschermkap 17. Stopschakelaar / One-Touch-stopknop 3. Greep voor het verplaatsen van de 18. Brandstoftankdeksel beschermkap 4. Greepbeugel 19*. - Page 177 Beschrijving van de machine Aanzicht: Profiel links Aanzicht: Vooraan links Aanzicht: Achter NEDERLANDS 13...
-
Page 178: Gashendelblokkering En Gashendel
Beschrijving van de machine Gashendelblokkering en gashendel Gashendel vrijgeven (10) x Neem de achterste handgreep (6) vast met de rechterhand. Hierbij wordt de gashendelblokkering (9) met de handpalm bediend. Î De gashendel (10) wordt vrijgegeven. Functieonderdelen voor het starten Startergreep (16) en startkoord: Î Hoofdst. 6.3, pagina 26 Primer (20) In de leveringstoestand, na langdurige bewaring en als de tank volledig "leeggeloopen"... -
Page 179: Technische Gegevens
Beschrijving van de machine Technische gegevens Model 880-12 881-12 880-14 881-14 Motor Ééncilinder-tweetaktmotor, vierkanaalsspoeling Cilinderinhoud 81cm Boring Ø / slag 52 mm / 38 mm Max. vermogen bij toerental 4,0 kW / 9.300 Max. koppel bij toerental 4,8 Nm / 7.000 Max. -
Page 180: Kenplaatje
Beschrijving van de machine Kenplaatje a: kenplaatje b: serienummer c: barcode d: bouwjaar Leveringsomvang x Basisapparaat x Grondslijpschijf x As-adapterschijf voor zaagschijven met binnenboring van 1" x Gereedschap: Combinatiesleutel (bougiesleutel met schroevendraaier), blokkeerpen en bijkomende kleine schroevendraaier x Deze gebruiksaanwijzing (incl. EG-conformiteitsverklaring: Î Hoofdst. 11, pagina 41) NEDERLANDS 16... -
Page 181: Voorbereiding Van Het Werk
Voorbereiding van het werk 5 Voorbereiding van het werk Zaagschijven monteren De gebruikte zaagschijven moeten overeenkomen met de specificaties uit hoofdst. 7.1 op pagina 27! De as van de machine is geschikt voor zaagschijven met een binnenboring van 20 mm. Zaagschijven met binnenboringen van 1"... -
Page 182: Zaagschijven Met Binnenboring Van 1" Monteren
Voorbereiding van het werk x Plaats de drukschijf (c) zodanig dat de gewelfde zijde naar buiten wijst, i.e. van de zaagschijf weg. x Plaats de schijf (b) en draai de zaagschijf-bevestigingsschroef (11) in. x Voer de blokkeerpen (a) helemaal in de blokkeeropening (12) en draai de zaagschijf bevestigingsschroef (11) vast aan (30 Nm). -
Page 183: Beschermkap Verplaatsen
Loodvrije normale benzine of loodvrije superbenzine (octaangehalte t92 RON) x Merken 2-takt-motorolie dat overeenkomt met de norm ISO-L-EGD of JASO FD Aanbeveling: Gebruik "SOLO Profi 2T-motorolie" in een mengverhouding olie:benzine van 1:50 (2 %). Bewaar het brandstofmengsel niet langer dan 3 weken. NEDERLANDS 19... - Page 184 Olietank (19, groen deksel) voor merken 2-takt-motorolie dat overeenkomt met de norm ISO-L-EGD of JASO FD. Aanbeveling: Gebruik "SOLO Profi 2T-motorolie". Als er onvoldoende olie in de olietank aanwezig is, stelt de machine zich automatisch in het onderste toerentalbereik af en bereikt het niet meer het voor het...
-
Page 185: V-Riemspanning Instellen
Voorbereiding van het werk V-riemspanning instellen In principe moet de V-riemspanning bij de ingebruikname van de machine correct zijn ingesteld. Bij de eerste ingebruikname, heringebruikname na een lange bewaarperiode, het vervangen van de V-riem of na andere montagewerken moet de spanning worden gecontroleerd en eventueel correct worden ingesteld. -
Page 186: Zaaginrichting Van De Middelste Naar De Buitenste Positie Ombouwen
Voorbereiding van het werk Zaaginrichting van de middelste naar de buitenste positie ombouwen De machine wordt standaard voor gebruik van de zaagschijf in de middelste positie geleverd. In principe is de balancering van de machine in de middelste positie beter aangezien de gewichtsverdeling hier symmetrisch t.o.v. - Page 187 Voorbereiding van het werk Montageflens (j) losmaken en draaien x Beschermkap met montageflens (j) naar boven op een effen ondergrond leggen (schroeven (g) van de montageflens wijzen naar boven). x Schroef (k) uitdraaien. Hiertoe dient u de moer die zich onder de montageflens bevindt, met een vlakke zang tegen te houden.
-
Page 188: Eerste Ingebruikname/Inlopen
Voorbereiding van het werk Bevestiging van de watertoevoerleiding naar boven verschuiven: De watertoevoerleiding moet zo liggen dat in alle positie van de beschermkap, het onmogelijk is dat de watertoevoerleiding en de zaagschijf met elkaar in contact komen. x Watertoevoerleiding zo leggen dat ze aan de buitenzijde van de beschermkap loopt en niet tussen de beschermkap en de montageflens. -
Page 189: Motor Starten En Motor Afstellen
Motor starten en motor afstellen 6 Motor starten en motor afstellen Neem de veiligheidsvoorschriften in acht! Startprocedure Startvoorbereidingen x Machine effen en hindernisvrij op de vlakke bodem plaatsen en erop letten dat de zaagschijf geen voorwerpen raakt. x Beschermkap overeenkomstig met het geplande gebruik in de optimale positie zetten. Î... -
Page 190: Aanslingerpositie
Motor starten en motor afstellen Aanslingerpositie Elk contact van de zaagschijf met lichaamsdelen of voorwerpen moet absoluut uitgesloten zijn. x Plaats een voet in de achterste handgreep (6) en druk zo de machine tegen de bodem. x Houd daarbij de machine met een hand stevig aan de greepbeugel (4) vast en druk het vast op de grond. -
Page 191: Gebruik Van De Machine
Gebruik van de machine 7 Gebruik van de machine Bij alle werken altijd rekening houden met alle veiligheidsvoorschriften en algemeen alle informatie in de andere hoofdstukken van deze gebruiksaanwijzing! Checklist bij het gebruik (in telegramstijl!) ........Î x Voor het starten: –... -
Page 192: Toegelaten Zaagbereik En Gevaar Door Terugslag (Kickback) Of Meetrekken
Gebruik van de machine Voor de bewerking van metalen (warm zagen) en minerale werkmiddelen (koud zagen) worden verschillende zaagschijven aangeboden. Gebruik uitsluitend de voor het te bewerken werkmiddel toegelaten zaagschijf. Diamanten zaagschijven zijn uitsluitend toegelaten voor het zagen van minerale werkmiddelen. Bij de montage van diamanten zaagschijven moet met de draairichting rekening worden gehouden dat op de diamanten zaagschijf is aangeduid, aangezien de zaagwerking door diamantverlies zeer snel vermindert. -
Page 193: Werkhouding En Werktechniek
Gebruik van de machine Werkhouding en werktechniek x Bij complexere zaagprocedures moeten zaagrichting en volgorde van de uit te voeren stappen vooraf worden vastgelegd om te voorkomen dat de zaagschijf door het afgezaagde deel wordt gehinderd en om verwondingen door afvallen delen te vermijden. x Machine altijd met beide handen vasthouden. -
Page 194: Minerale Werkmiddelen Zagen
Gebruik van de machine Minerale werkmiddelen zagen Bij het zagen van minerale werkmiddelen ontstaat zeer veel fijn stof. Aanbeveling: Gebruik om te snijden van minerale stoffen de wateraansluiting van het motorwerktuig en geschikte slijpschijven om nat te snijden. Bij het zagen met watertoevoer wordt het stof gebonden, de visuele controle verbeterd en de levensduur van de zaagschijven verlengd door de koelende werking van het water. -
Page 195: Gebruiks- En Onderhoudsinstructies
Gebruiks- en onderhoudsinstructies 8 Gebruiks- en onderhoudsinstructies Voor het onderhoud en de herstelling van moderne machines en hun veiligheidsrelevante componenten is een gekwalificeerde vakopleiding en een werkplaats die over speciaal gereedschap en testapparaten beschikt. Aanbeveling: Laat alle niet in deze gebruiksaanwijzing beschreven werken en alle werken tegen dewelke u zich niet opgewassen voelt, door een door ons geautoriseerde vakwerkplaats uitvoeren. -
Page 196: Zeeffilterinzet Van Het Koppelingsstuk Reinigen
Gebruiks- en onderhoudsinstructies Zeeffilterinzet van het koppelingsstuk reinigen Het koppelingsstuk van de watertoevoerleiding voor het nat zagen is met een zeeffilterinzet uitgerust dat moet voorkomen dat de watertoevoerleiding door vuil in het aangevoerde water geblokkeerd raakt. Wateraansluiting voor nat zagen: Î Hoofdst. 5.7, pagina 21 Vervuilingsgevaar voor de watertoevoerleiding! Wateraansluiting uitsluitend in een schone omgeving openen. -
Page 197: Stationair Toerental/Carburateur Instellen
Gebruiks- en onderhoudsinstructies Stationair toerental/carburateur instellen De zaagschijf mag bij stationair toerental niet worden aangedreven! De stationaire toerentalinstelling moet telkens bij het begin van de werken worden gecontroleerd en eventueel worden gecorrigeerd. Bij een correcte stationaire toerentalinstelling moet de motor bij stationair toerental ronddraaien zonder dat de zaagschijf wordt aangedreven. -
Page 198: Luchtfilter Onderhouden
Gebruiks- en onderhoudsinstructies Luchtfilter onderhouden Vervuilde luchtfilters verlagen het vermogen van de motor. Ze verhogen ook het brandstofverbruik en de schadelijke stoffen in de uitlaatgassen. Bovendien kan de motor dan moeilijker worden gestart. Luchtfilter tussentijds leegmaken Draai aan de trilknop (29) om tijdens het werk de luchtfilter snel tussentijds leeg te maken. Hierbij worden de luchtfilterkast en luchtfilter door elkaar geschud waardoor los stof afvalt. -
Page 199: Bougies Controleren En Eventueel Vervangen
Gebruiks- en onderhoudsinstructies Die fijngeweven afdekking (f) en de luchtfilter (g) mogen niet vochtig worden of met perslucht worden gereinigd. Gevaar voor motorschade door onvoldoende filterwerking! Beschadigd filtermateriaal onmiddellijk vervangen! x Luchtfilter aan luchtfilterkader (e) vastmaken en naar boven verwijderen. x Gewoon uitkloppen of het uitwaaieren van de afzonderlijke papierlagen (g) is de beste manier om de luchtfilter te reinigen. -
Page 200: V-Riem Vervangen
Gebruiks- en onderhoudsinstructies x Als de elektroden sterk afgebrand zijn, de bougie onmiddellijk vervangen – anders om de 100 bedrijfsuren. x Voorgeschreven elektrodenafstand: 0,5 mm. Bij een verkeerde elektrodenafstand moet de bougie worden vervangen. 0,5 mm De volgende ontstoorde bougies zijn voor gebruik in dit motorwerktuig toegelaten: BOSCH WSR6F, CHAMPION RCJ-6Y en NGK BPMR7A Het gebruik van andere bougies is niet toegelaten! - Page 201 Gebruiks- en onderhoudsinstructies x Ventielhendel (28) voor watertoevoer parallel t.o.v. het aansluitstuk leggen zodat hij bij de volgende werkfase niet hindert. x Koppelingsafdekking (e) verwijderen. x Oude V-riem (f) of alle resten van de oude V-riem en eventuele andere vreemde voorwerpen verwijderen.
-
Page 202: Onderhoudsschema
Gebruiks- en onderhoudsinstructies Onderhoudsschema Volgende instructies hebben betrekking op normale werkomstandigheden. In speciale gevallen, bijv. zeer langdurig, dagelijks werk, moeten de vermelde onderhoudsintervallen dienovereenkomstig worden verkort. Voer de onderhoudswerken regelmatig uit. Doe een beroep op een door ons erkende gespecialiseerde werkplaats als u niet alle werken zelf kunt uitvoeren. -
Page 203: Randstoffilter Vervangen
Gebruiks- en onderhoudsinstructies Bovendien moeten in het kader van de jaarlijks uit te voeren klantendienst bij een door ons erkende gespecialiseerde werkplaats o.m. de volgende prestaties worden uitgevoerd: x Volledige controle van de gehele machine x Professionele motorreiniging (brandstoftank, cilinderribben, …) x Controle en eventueel vervangen van de slijtage-onderdelen, in het bijzonder de jaarlijkse vervanging van de brandstoffilter x Optimale instelling van de carburateur... -
Page 204: Stilleggen En Opbergen
Gebruiks- en onderhoudsinstructies x Onvoldoende of geen watertoevoer bij nat zagen – Ventielhendel van de watertoevoerleiding niet geopend ¾ Ventielhendel openen ............... Î Hoofdst. 5.7, pagina 21 – Aansluiting van de watertoevoer gesloten ¾ Wateraansluiting openen – Druktank van de watertoevoer leeg of drukloos ¾... -
Page 205: Garantie
Achterwege laten van vereiste onderhouds- en reinigingswerken. 11 EG-conformiteitsverklaring x Schade door verkeerde instelling van de carburateur. SOLO Kleinmotoren GmbH, Stuttgarter Str. 41, x Slijtage door normaal gebruik. 71069 Sindelfingen, DUITSLAND, verklaart x Duidelijke overbelasting door langdurig hierbij dat de hieronder genoemde machine in overschrijden van de bovenste vermogenslimiet. - Page 206 880- - - -14...
- Page 207 PCT/EP2011067574 ( x US20120152200 (Airbox) x US20100206278 x US20100000846 x US20090007435 x EP2011594 x EP2011991 x EP2011992 ® ® solo L/XEH 62/2 .OHLQPRWRUHQ *PE+ Š Œ...
- Page 208 ................4 ..........4 ........4 ....................6 ....................6 ................6 ........8 ..........................8 .........................9 ............9 ...........................10 ..........................10 ........................10 3.10 ..........................12 ....................13 ....................13 ..14 ................16 ..................16 ............................17 ........................17 ........................18 .....................18 ..........19 ......................20 ....................20 ......................21 .................23 ..................23 ............................24 ..............26 ......................27 ..............................27 .........................28 ........................28...
- Page 209 880/881 – – Xxxxx Xxxxx 1 Xxxxx ;[[[ Xxxxxxx...
- Page 210 Î .LFNEDFN • 550 Î 36 = 110 $ ® L/XEH ,QWHOOLJHQW /XEULFDWLRQ 881- 1-14 Î 881- 1-14) Î Î...
- Page 213 $16, Z ...
- Page 215 Î...
- Page 216 – – – – – – – – – – – – – – –...
- Page 217 3.10 – – – – –...
- Page 218 880-12 881-12 880-14 881-14 ‘ (9 500 ±200) ( “) (000 ±200) 5 ,62 460 ,62 7293) (30 ±2) (30 ±2) 550 550 ...
- Page 219 2QH-7RXFK 881- 1-14)
- Page 221 (10) (6 Î (10 Î 16 28 20) Î 27 (20 21) (21 Î 27 (16 ...
- Page 222 Î 11 43)
- Page 223 30 Î 19 Î 20 (12 11 ...
- Page 224 (11 (12 (11) (30 18 ...
- Page 225 Î 20 (12 (11 (11 Î (12 (11) (30 ...
- Page 226 880- -14 880- -14 (18 t92 521) ,62-/-EGD -$62 FD 62/2 3URIL 7-0RWRU|O (2 = (2 %) $VSHQ -WDNW ...
- Page 227 ® 881- 1-14 L/XEH 881- 1-14 ® L/XEH ,QWHOOLJHQW /XEULFDWLRQ (18 t92 521 (18) (19 ,62-/-EGD -$62 )' 62/2 3URIL 2T-0RWRU|O...
- Page 228 (13 Î (13 Î í í (24 (28 (27 Î 34...
- Page 229 Î 20 (30 (2 (3 (14 (13 í (14 ...
- Page 230 (14 ...
- Page 231 (13 í Î 18...
- Page 232 Î 20 Î 16 Î 16 Î 28 Î 28...
- Page 233 (16 (16 – 2QH-7RXFK 2QH-Touch.
- Page 234 Î – Î Î – Î – 6 10 Î – 18 30 Î – 20 –...
- Page 235 $16, % (1 12413 (1 550 550 Î 18 Î 19...
- Page 236 ...
- Page 237 Î 23 ...
- Page 238 ! 4 42 Î 20 Î 18...
- Page 239 Î 23 Î 28 (24) (27 ...
- Page 240 7 (22 (23) Î 36 13 – Î Î...
- Page 241 (29 Î 28 (5 ...
- Page 242 ( Î 28 D ...
- Page 243 – %26&+ :65) &+$03,21 RCJ-< 1*. %305$ 25 (8 Î 28 (14 (13 í (14 ...
- Page 244 (14 (14 ...
- Page 245 (13 í – – Î 35 / + Î 36 Î 34...
- Page 246 Î 37 Î 23 « Î – ¾ Î 27 – ¾ Î 37 – ¾ Î 21...
- Page 247 – ¾ Î 33 – ¾ Î 23 – ¾ 7 Î 35 – ¾ – ¾ Î 36 – /+ ¾ – ¾ Î...
- Page 248 62/2 .OHLQPRWRUHQ *PE+ 6WXWWJDUWHU 6WU 71069 6LQGHOILQJHQ (* (* $QQH[ V) (* 880/881 (1 ,62 12 (1 ,62 (1 $ 8801200-0412- -0412- 8811200-0412- -0412-001001 (* (* (* 62/2 .OHLQPRWRUHQ *PE+ 6WXWWJDUWHU 6WU 71069 6LQGHOILQJHQ 6LQGHOILQJHQ 31012013 WolIJDQJ (PPHULFK...
- Page 249 Made in Germany SOLO Kleinmotoren GmbH SOLO Kleinmotoren GmbH Postfach 60 01 52 PO Box 60 01 52 71050 Sindelfingen 71050 Sindelfingen DEUTSCHLAND GERMANY Tel.: 07031 301-0 Tel.: +49 7031 301-0 Fax: 07031 301-130 Fax: +49 7031 301-149 info@solo-germany.com export@solo-germany.com...
Need help?
Do you have a question about the 880-12 and is the answer not in the manual?
Questions and answers
