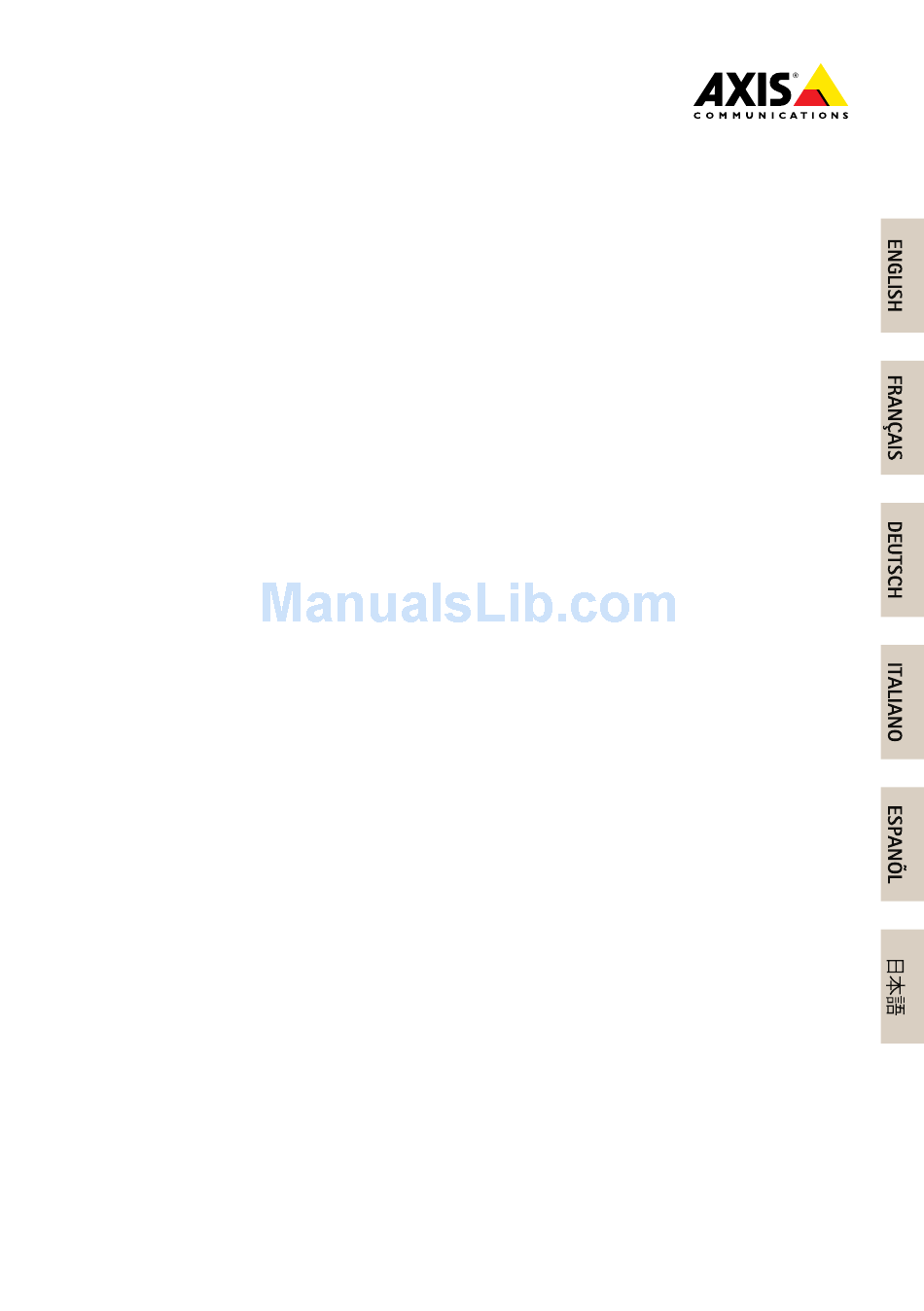

AXIS T98A-VE Media Converter Cabinet A Series
Installation Guide

Advertisement

Table of Contents
loading

Related Manuals for Axis AXIS T98A15-VE

Summary of Contents for Axis AXIS T98A15-VE

  • Page 1 AXIS T98A-VE Media Converter Cabinet A Series Installation Guide...
  • Page 2 Every care has been taken in the preparation of this operated in a commercial environment. This equipment document. Please inform your local Axis office of any generates, uses, and can radiate radio frequency energy inaccuracies or omissions. Axis Communications AB cannot...
  • Page 3 • find answers to resolved problems in the FAQ database. Search by product, category, or phrase • report problems to Axis support staff by logging in to your private support area • chat with Axis support staff •...

  • Page 5: Hazard Levels

    AXIS T98A-VE Media Converter Cabinet A Series Safety Information Read through this Installation Guide carefully before installing the product. Keep the Installation Guide for future reference. Hazard Levels DANGER Indicates a hazardous situation which, if not avoided, will result in death or serious injury.

  • Page 6: Safety Instructions

    • Use only accessories that comply with technical specification of the product. These can be provided by Axis or a third party. • Use only spare parts provided by or recommended by Axis. • Do not attempt to repair the product by yourself. Contact Axis support or your Axis reseller for service matters. Transportation...

  • Page 7: Installation Steps

    AXIS T98A-VE Media Converter Cabinet A Series Installation Guide This Installation Guide provides instructions for installing AXIS T98A Media Converter Cabinet A Series. Installation Steps 1. Make sure the package contents, tools and other materials necessary for the installation are in order. See page 7.

  • Page 8: Hardware Overview

    AXIS T98A-VE Media Converter Cabinet A Series Hardware Overview Cabinet door Power supply Cabinet base Hinges (2x left side, 2x right side) DIN rail Cable hole and gasket: M25 (3/4 in), M20 (1/2 in) (3x) Electrical safety cover Electrical safety kit...
  • Page 9 AXIS T98A-VE Media Converter Cabinet A Series Mounting plate Mounting plate Hook Screw hole for wall mount ø6.55 mm (0.26 in) (6x) Screw hole for bracket mount ø8.55 mm (0.35 in) (4x) Knock-out M25 (3/4 in) (5x) Knock-out M25 (3/4 in) (8x) Knock-out M50 (1 1/2 in);...

  • Page 10: Interface Overview

    AXIS T98A-VE Media Converter Cabinet A Series AXIS T8604 Media Converter Switch Ground screw Power connector (DC input) Network connectors SFP Network connectors RJ45 Network LED indicators Power LED indicator Interface Overview Included in all variants: • Cable clamp (1x) •...
  • Page 11 AXIS T98A-VE Media Converter Cabinet A Series AXIS T98A15-VE Media Converter Cabinet A • Screw T30 (4x) • Washer (4x) • Cable gasket M20 (2x) AXIS T98A16-VE Media Converter Cabinet A • Screw T20 (4x) • Washer (4x) • Cable gasket M20...

  • Page 12: Specifications

    Network Connector RJ45 Ethernet connector. The unit can only use one Network interface, either an SFP module or RJ45 connector. SFP module has higher priority than the RJ45 connector. Specifications Operating Conditions The Axis product is intended for outdoor use.

  • Page 13: Install The Hardware

    AXIS T98A-VE Media Converter Cabinet A Series Product Temperature Humidity AXIS T98A-VE -40 °C to 65 °C 10-100% RH (condensing) Media Converter (-40 °F to 149 °F) Cabinet A Series* * For variants using a midspan, see the technical specification for the current midspan.

  • Page 14: Install The Mounting Plate

    AXIS T98A-VE Media Converter Cabinet A Series Note • The hinges have a stop that locks the cabinet door at 105°. • For easy installation, the cabinet door can be removed while installing the cabinet base. Install the Mounting Plate Note •...
  • Page 15 AXIS T98A-VE Media Converter Cabinet A Series 2. Install the media converter, see Install the Media Converter on page 16. 3. For variants using midspan: Install the midspan, see Install the Midspan on page 17. 4. Hang the cabinet base on the hooks of the mounting plate. Align the lower end of the cabinet with the alignment indicator for easy access while connecting the cables, see illustration below.

  • Page 16: Install The Media Converter

    AXIS T98A-VE Media Converter Cabinet A Series 9. Install the network camera, see Install the Network Camera on page 21. 10. Fasten the cabinet door with the screws, see illustration below. Install the Media Converter See Hardware Overview on page 8 for locations of components.

  • Page 17: Connect The Cables

    AXIS T98A-VE Media Converter Cabinet A Series Install the Midspan Note This instruction is valid only for variants using midspan. Attach the included DIN clip to the midspan. See midspan Installation Guide. 2. Attach the midspan to the DIN rail.
  • Page 18 AXIS T98A-VE Media Converter Cabinet A Series NO TICE TICE TICE • Cable gaskets shall be attached to all open cable holes in the cabinet base to maintain the product’s IP rating. If the holes are not sealed, water may seep into the cabinet and cause damage to the devices inside.
  • Page 19 AXIS T98A-VE Media Converter Cabinet A Series 2. Route the cables required for the installation through conduits (not included), cable gaskets and cable holes. 3. Attach the cable gaskets to the cable holes. 4. Connect the three incoming mains voltage cables and the external protective bonding wire as shown in the illustration.
  • Page 20 AXIS T98A-VE Media Converter Cabinet A Series Screw T20 (2x) Electrical safety cover Connect the Media Converter Cables Note The media converter shall be connected using shielded network cables (STP) intended for their specific use. Make sure that the switch is properly grounded. See Electromagnetic Compatibility (EMC) for regulatory requirements.
  • Page 21 AXIS T98A-VE Media Converter Cabinet A Series Ground screw Power connector (DC input) Network cable Connect the Midspan Cables Note This instruction is valid only for variants using midspan. 1. Connect a network cable between the midspan (data in) and the media converter.
  • Page 22 AXIS T98A-VE Media Converter Cabinet A Series See illustrations below for cable routing. 1. Route the network and power cables through the cabinet door and the camera bracket. 2. For variants using midspan: Connect the midspan (data and power out connection) to the camera using the network cable that has been connected to the camera.

  • Page 23: Technical Specifications

    Network cable between midspan and media converter Technical Specifications Models AXIS T98A15-VE MEDIA CONVERTER CABINET A 120 V AC AXIS T98A16-VE MEDIA CONVERTER CABINET A 120 V AC AXIS T98A17-VE MEDIA CONVERTER CABINET A 120 V AC AXIS T98A18-VE MEDIA CONVERTER CABINET A 120 V AC...
  • Page 24 AXIS T98A-VE Media Converter Cabinet A Series Output AXIS T98A18-VE, AXIS T98A19-VE: equals input voltage, max 4 A Connectors 2x RJ45 connectors (10/100 Mbps) 2x SFP connectors (100/1000 Mbps) for SFP fiber optic modules or SFP to copper modules Casing...

  • Page 25: Connection Diagrams

    AXIS T98A-VE Media Converter Cabinet A Series 361 x 282 x 131 mm Dimensions (HxWxL) (14.2 x 11.1 x 5.2 in) Weight 4.4 kg (9.7 lb) Included Installation guide accessories Pre-mounted cable gaskets Pre-mounted DIN rails Cable clamps Electrical safety cover...

  • Page 26: Further Information

    AXIS T98A-VE Media Converter Cabinet A Series Further Information Visit Axis learning center www.axis.com/academy for useful trainings, webinars, tutorials and guides. Warranty Information For information about Axis’ product warranty and thereto related information, see www.axis.com/warranty/...

  • Page 27: Niveaux De Risques

    AXIS T98A-VE Media Converter Cabinet A Series Informations sur la sécurité Lisez attentivement ce guide d'installation avant d'installer l'appareil. Conservez le guide d'installation pour toute référence ultérieure. Niveaux de risques DANGER Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera le décès ou des blessures graves.
  • Page 28 • Le produit Axis doit être installé par un professionnel habilité. A A A VIS • Le produit Axis doit être utilisé conformément aux lois et règlementations locales en vigueur. • Conserver ce produit Axis dans un environnement sec et ventilé.

  • Page 29: Procédures D'installation

    4. Installez le matériel. Cf. page 35. Contenu de l’emballage • Armoire de surveillance Armoire A de convertisseur de média AXIS T98A15-VE Armoire A de convertisseur de média AXIS T98A16-VE Armoire A de convertisseur de média AXIS T98A17-VE Armoire A de convertisseur de média AXIS T98A18-VE Armoire A de convertisseur de média AXIS T98A19-VE...

  • Page 30: Aperçu Du Matériel

    AXIS T98A-VE Media Converter Cabinet A Series Aperçu du matériel Porte de l'armoire Alimentation Armoire Charnières (x2 côté gauche, x2 côté droit) Rail DIN Trou de câble et joint : M25 (3/4"), M20 (1/2") (x3) Couvercle de sécurité électrique Kit de sécurité électrique Vis de fixation (x2) 10 Axes de charnières (x2)
  • Page 31 AXIS T98A-VE Media Converter Cabinet A Series Plaque de montage Plaque de montage Crochet Trou de vis pour montage mural ø6,55 mm (0,26") (x6) Trou de vis pour fixation ø8,55 mm (0,35") (x4) Point de connexion M25 (3/4") (x5) Point de connexion M25 (3/4") (x8) Point de connexion M50 (1 1/2") ;...
  • Page 32 AXIS T98A-VE Media Converter Cabinet A Series Convertisseur de média AXIS T8604 Vis de mise à la terre Connecteur d'alimentation (entrée CC) Connecteurs réseau SFP Connecteurs réseau RJ45 Voyants DEL réseau Voyant DEL d’alimentation Vue d'ensemble de l'interface Inclus dans toutes les variantes : •...
  • Page 33 AXIS T98A-VE Media Converter Cabinet A Series Armoire A de convertisseur de média AXIS T98A15-VE • Vis T30 (x4) • Rondelle (x4) • Joint de câble M20 (x2) Armoire A de convertisseur de média AXIS T98A16-VE • Vis T20 (x4) •...

  • Page 34: Connecteurs Et Boutons

    L'appareil ne peut utiliser qu'une seule interface réseau : un module SFP ou un connecteur RJ45. Le module SFP a une priorité plus élevée que le connecteur RJ45. Caractéristiques techniques Conditions d'utilisation L'appareil Axis est uniquement destiné à une utilisation en extérieur.

  • Page 35: Installation Du Matériel

    AXIS T98A-VE Media Converter Cabinet A Series Produit Température Humidité Série d'armoires De - 40 °C à 65 °C Humidité relative 10 - 100 % A de (- 40 °F à 149 °F) (condensation) convertisseur de média AXIS T98A-VE* * Pour les versions utilisant un injecteur, consultez les spécifications techniques de l'injecteur.

  • Page 36: Installation De La Plaque De Montage

    AXIS T98A-VE Media Converter Cabinet A Series Note • Les charnières sont équipées d'une butée qui bloque la porte de l'armoire à 105°. • Pour faciliter l'installation, il est possible de retirer la porte de l'armoire lors de l'installation de l'armoire.

  • Page 37: Installation De L'armoire

    AXIS T98A-VE Media Converter Cabinet A Series Installation de l'armoire 1. Ouvrez les perforations ou les découpes pour câbles de l'armoire. Les repères indiquent les emplacements de perçage ou de découpe de ces trous de câble. 2. Pour installer le convertisseur de média, consultez Installation du convertisseur de média page 38.
  • Page 38 AXIS T98A-VE Media Converter Cabinet A Series 9. Pour installer la caméra réseau, consultez Installation de la caméra réseau page 43. 10. Fixez la porte de l'armoire à l'aide des vis, comme illustré ci-dessous. Installation du convertisseur de média Pour connaître l'emplacement des composants, consultez Aperçu du matériel page 30.
  • Page 39 AXIS T98A-VE Media Converter Cabinet A Series Installation de l'injecteur Note Ces instructions sont valables uniquement pour les versions utilisant un injecteur. Fixez le clip DIN inclus à l'injecteur. Cf. le Guide d'installation de l'injecteur. 2. Fixez l'injecteur au rail DIN.
  • Page 40 AXIS T98A-VE Media Converter Cabinet A Series A A A VIS • Pour maintenir la classification IP du produit, les joints de câble doivent être fixés à tous les trous de câble ouverts de l'armoire. Si les trous ne sont pas scellés, de l'eau risque de s'infiltrer dans l'armoire et d'endommager les dispositifs qu'elle contient.
  • Page 41 AXIS T98A-VE Media Converter Cabinet A Series 1. Retirez le couvercle de sécurité électrique. 2. Acheminez les câbles nécessaires à l'installation via les conduits (non inclus), joints de câble et trous de câble. 3. Fixez les joints de câble aux trous de câble.
  • Page 42 AXIS T98A-VE Media Converter Cabinet A Series Vis T20 (x2) Couvercle de sécurité électrique Branchement des câbles du convertisseur de média Note Le convertisseur de média doit être branché au réseau à l'aide de câbles blindés (STP) prévus à cet effet. Assurez-vous que le commutateur est convenablement mis à la terre. Pour consulter les règlementations correspondantes, reportez-vous à...
  • Page 43 AXIS T98A-VE Media Converter Cabinet A Series Vis de mise à la terre Connecteur d'alimentation (entrée CC) Câble réseau Branchement des câbles de l'injecteur Note Ces instructions sont valables uniquement pour les versions utilisant un injecteur. 1. Branchez un câble réseau entre l'injecteur (Données d'entrée) et le convertisseur de média.
  • Page 44 AXIS T98A-VE Media Converter Cabinet A Series Reportez-vous aux illustrations ci-dessous pour l'acheminement des câbles. 1. Passez les câble réseau et d'alimentation à travers la porte de l'armoire et le support de caméra. 2. Pour les versions utilisant un injecteur : connectez l'injecteur (connexion de sortie des données et de l'alimentation) à...
  • Page 45 Câble d'alimentation vers l'injecteur Câble réseau vers la caméra Câble réseau entre l'injecteur et le convertisseur de média Caractéristiques techniques ARMOIRE A DE CONVERTISSEUR DE MEDIA AXIS T98A15-VE, Modèles 120 V CA ARMOIRE A DE CONVERTISSEUR DE MEDIA AXIS T98A16-VE,...
  • Page 46 Entrée (230 V CA) : 90-264 V CA, maxi. 4 A Sortie AXIS T98A15-VE, AXIS T98A16-VE, AXIS T98A17-VE : 12 V CC, 20 W Sortie AXIS T98A18-VE, AXIS T98A19-VE : égale à la tension d'entrée, maxi. 4 A Connecteurs 2x connecteurs RJ45 (10/100 Mbit/s)
  • Page 47 AXIS T98A-VE Media Converter Cabinet A Series IEC/EN 60529 IP66 NEMA 250 Type 4X IEC/EN 62262 IK10 REACH WEEE Conditions De -40 °C à 65 °C (-40 °F à 149 °F) d'utilisation Humidité relative10 – 100 % (condensation) Pour connaître les conditions d'utilisation de l'armoire du convertisseur de média AXIS T98A18-VE, reportez-vous aux...

  • Page 48: Schémas De Connexion

    Unité d'alimentation Convertisseur de média Pour obtenir plus de renseignements Visitez le centre de formation en ligne Axis sur le site www.axis.com/academy pour en savoir plus sur les formations, les webinaires, les tutoriels et les guides. Informations sur la garantie Pour obtenir de plus amples informations sur la garantie du produit AXIS et des renseignements connexes, allez sur le site www.axis.com/warranty/...

  • Page 49: Weitere Nachrichtenstufen

    AXIS T98A-VE Media Converter Cabinet A Series Sicherheitsinformation Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zu Tod oder schweren Verletzungen führt.
  • Page 50 Bestimmungen erfolgen. • Lagern Sie das Axis Produkt in einer trockenen und belüfteten Umgebung. • Achten Sie darauf, dass das Axis Produkt weder Stößen noch starkem Druck ausgesetzt ist. • Installieren Sie das Produkt nicht an instabilen Halterungen, Oberflächen oder Wänden.
  • Page 51 AXIS T98A-VE Media Converter Cabinet A Series Installationsanleitung In dieser Anleitung wird die Installation des AXIS T98A Medien-Konverter-Schranks der Serie A beschrieben. Installationsschritte 1. Stellen Sie sicher, dass die Packungsinhalte, Werkzeuge und andere notwendige Materialien für die Installation in Ordnung sind. Siehe Seite 51.

  • Page 52: Übersicht Über Die Hardware

    AXIS T98A-VE Media Converter Cabinet A Series Übersicht über die Hardware Schranktür Netzteil Unterschrank Scharniere (2 auf jeder Seite) DIN-Schiene Kabelloch und Dichtung: M25 (0,75"), M20 (0,5") (3x) Elektrische Sicherheitsabdeckung Elektrisches Sicherheits-Set Sicherheitsschrauben (2x) 10 Scharnierbolzen (2x) 11 Aussparung für Türschalter...
  • Page 53 AXIS T98A-VE Media Converter Cabinet A Series Montageplatte Montageplatte Haken Gewindebohrung für Wandmontage ø 6,55 mm (0,26") (6x) Gewindebohrung für Halterungsmontage ø 8,55 mm (0,35") (4x) Knock-Out M25 (0,75") (5x) Knock-Out M25 (0,75") (8x) Knock-Out M50 (1,5"), M25 (0,75") Ausrichtungsmarke...
  • Page 54 AXIS T98A-VE Media Converter Cabinet A Series AXIS T8604-Media-Konverter-Switch Masseschraube Netzanschluss (Gleichstromeingang) Netzwerkanschlüsse SFP Netzwerkanschlüsse RJ45 Netzwerk-LED-Anzeigen LED-Betriebsanzeige Übersicht über die Schnittstellen Bei allen Ausführungen enthalten. • Kabelklemme (1x) • Kabelklemme (5x) • Kabelklemme (2x) • Schraube (6x) • Schraube (2x)
  • Page 55 AXIS T98A-VE Media Converter Cabinet A Series AXIS T98A15-VE Medien-Konverter-Schrank A • Schraube T30 (4x) • Unterlegscheibe (4x) • Kabeldichtung M20 (2x) AXIS T98A16-VE Medien-Konverter-Schrank A • Schraube T20 (4x) • Unterlegscheibe (4x) • Kabeldichtung M20 (3x) AXIS T98A17-VE Medien-Konverter-Schrank A •...

  • Page 56: Anschlüsse Und Tasten

    Für die technischen Daten und Betriebsbedingungen siehe Seite 56. Netzwerkanschluss RJ-45-Ethernetanschluss. Diese Einheit kann nur eine (1) Netzwerkschnittstelle verwenden: entweder ein SFP-Modul oder den RJ-45-Anschluss. Das SFP-Modul hat eine höhere Priorität als der RJ-45-Anschluss. Technische Daten Betriebsbedingungen Das Axis Produkt ist für die Verwendung im Freien konzipiert.
  • Page 57 AXIS T98A-VE Media Converter Cabinet A Series Produkt Temperatur Luftfeuchtigkeit AXIS T98A-VE -40 °C bis 65 10 bis 100 % rF (kondensierend) Medien- °C Konverter- Schrank der Serie * Für Varianten mit Midspan siehe technische Daten des aktuellen Midspan. Spezifikation für Schraubendrehmoment...

  • Page 58: Installieren Der Hardware

    AXIS T98A-VE Media Converter Cabinet A Series Installieren der Hardware HINWEIS HINWEIS HINWEIS • Um Kondensation zu vermeiden, dürfen Sie das Produkt bei Regen weder ein- noch auseinanderbauen. Beachten • Die Scharniere haben einen Anschlag, der die Schranktür bei 105° sperrt.
  • Page 59 AXIS T98A-VE Media Converter Cabinet A Series 4. Montieren Sie die Montageplatte an der Wand oder an der ausgewählten Halterung. Installieren des Unterschranks 1. Öffnen Sie die Aufbohrungen oder Ausschnitte für Kabel im Unterschrank. Markierungen zeigen an, wo diese Kabellöcher aufgebohrt oder ausgeschnitten werden können.
  • Page 60 AXIS T98A-VE Media Converter Cabinet A Series 5. Anschließen der Kabel, siehe Anschließen der Kabel auf Seite 62. 6. Schieben Sie den Unterschrank in die unterste Position. 7. Befestigen Sie den Unterschrank mithilfe der Sicherungsschrauben an der Montageplatte. 8. Bewegen Sie die Scharnierbolzen an die bevorzugte Seite und hängen Sie die Tür in...
  • Page 61 AXIS T98A-VE Media Converter Cabinet A Series 9. Installieren der Netzwerk-Kamera, siehe Installieren der Netzwerk-Kamera auf Seite 66. 10. Befestigen Sie die Schranktür mit den Schrauben (siehe Abbildung unten). Installieren des Medien-Konverters Die Position der Komponenten finden Sie in der Übersicht über die Hardware auf Seite 52.

  • Page 62: Anschließen Der Kabel

    AXIS T98A-VE Media Converter Cabinet A Series Installieren des Midspan Beachten Diese Anweisung gilt nur für Varianten mit Midspan. Bringen Sie die mitgelieferte DIN-Halterung am Midspan an. Siehe Installationsanleitung für den Midspan. 2. Bringen Sie den Midspan an die DIN-Schiene an.
  • Page 63 AXIS T98A-VE Media Converter Cabinet A Series HINWEIS HINWEIS HINWEIS • Kabeldichtungen müssen in allen offenen Kabellöchern des Unterschranks angebracht werden, um die Schutzklasse des Produktes zu erhalten. Wenn die Löcher nicht verschlossen werden, kann gegebenenfalls Wasser in den Schrank eindringen und das Innere der Geräte beschädigen.
  • Page 64 AXIS T98A-VE Media Converter Cabinet A Series 1. Entfernen Sie die elektrische Sicherheitsabdeckung. 2. Für das Verlegen der Kabel durch die Kabelkanäle (nicht im Lieferumfang enthalten) werden Kabeldichtungen und Kabellöcher benötigt. 3. Befestigen Sie die Kabeldichtungen an den Kabellöchern. 4. Schließen Sie die drei eingehenden Kabel für die Netzspannung und den Bonddraht zum äußeren Schutzmantel wie in der obigen Abbildung gezeigt an.
  • Page 65 AXIS T98A-VE Media Converter Cabinet A Series Schraube T20 (2x) Elektrische Sicherheitsabdeckung Anschließen der Kabel für den Medien-Konverter Beachten Der Medien-Konverter sollte mit geschirmten Netzwerkkabeln (Shielded Network Cable, STP) gemäß ihrer bestimmungsgemäßen Verwendung verbunden werden. Stellen Sie sicher, dass der Schalter ordnungsgemäß geerdet ist. Behördliche Anforderungen finden Sie unter Hinweise zur elektromagnetischen Verträglichkeit (EMV).
  • Page 66 AXIS T98A-VE Media Converter Cabinet A Series Masseschraube Netzanschluss (Gleichstromeingang) Netzwerkkabel Anschließen der Midspan-Kabel Beachten Diese Anweisung gilt nur für Varianten mit Midspan. 1. Verbinden Sie den Midspan (Dateneingang) und den Medien-Konverter mit einem Netzwerkkabel. 2. Schließen Sie das vorbelegte Netzkabel am Stromanschluss an.
  • Page 67 AXIS T98A-VE Media Converter Cabinet A Series Siehe nachfolgende Abbildungen für Kabelführung 1. Führen Sie die Netzwerk- und Stromkabel durch die Schranktür und die Wandhalterung der Kamera. 2. Für Varianten mit Midspan: Verbinden Sie den Midspan (Anschluss für Daten- und Stromausgang) mit der Kamera durch das Netzwerkkabel, das mit der Kamera verbunden wurde.

  • Page 68: Spezifikationen

    Netzwerkkabel an Kamera Netzwerkkabel zwischen Midspan und Medien-Konverter Spezifikationen Modelle AXIS T98A15-VE MEDIEN-KONVERTER-SCHRANK A 120 V AC AXIS T98A16-VE MEDIEN-KONVERTER-SCHRANK A 120 V AC AXIS T98A17-VE MEDIEN-KONVERTER-SCHRANK A 120 V AC AXIS T98A18-VE MEDIEN-KONVERTER-SCHRANK A 120 V AC AXIS T98A19-VE MEDIEN-KONVERTER-SCHRANK A 120 V AC...
  • Page 69 AXIS T98A-VE Media Converter Cabinet A Series Ausgang AXIS T98A18-VE, AXIS T98A19-VE: entspricht Eingangsspannung, max. 4 A Anschlüsse 2 RJ-45-Anschlüsse (10/100 MBit/s) 2 SFP-Anschlüsse (100/1000 MBit/s) für SFP-Glasfasermodule oder SFP-zu-Kupfermodule Gehäuse Schrank aus Polycarbonat und Montageplatte aus Edelstahl Farbe: Weiß NCS 1002-B und Edelstahl...
  • Page 70 Betriebsbedingun- -40 °C bis 65 °C 10 bis 100% rF (kondensierend) Die Betriebsbedingungen des AXIS T98A18 VE Medien-Konverter- Schranks finden Sie bei den technischen Daten des AXIS T8124 Midspan. 361 x 282 x 131 mm Abmessungen (14,2 x 11,1 x 5,2 Zoll)

  • Page 71: Weitere Informationen

    Überspannungsschutz mit 230 oder 120 V AC Bonddraht zum äußeren Schutzmantel Netzteil Medien-Konverter Weitere Informationen Besuchen Sie das Axis-Schulungszentrum www.axis.com/academy für anregende Schulungen, Webinare, Lernprogramme und Anleitungen. Gewährleistung Informationen zur Gewährleistung der Axis Produkte und hierzu verbundene Informationen, finden Sie unter www.axis.com/warranty/...

  • Page 73: Livelli Di Pericolo

    AXIS T98A-VE Media Converter Cabinet A Series Informazioni di sicurezza Leggere con attenzione questa guida all'installazione prima di installare il dispositivo. Conservare questo documento per usi futuri. Livelli di pericolo PERICOLO Indica una situazione pericolosa che, se non evitata, provoca morte o lesioni gravi.
  • Page 74 VVISO VVISO • Il dispositivo Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali. • Conservare il dispositivo Axis in un ambiente asciutto e ventilato. • Evitare di esporre il dispositivo Axis a urti o pressioni eccessive.

  • Page 75: Procedura Di Installazione

    AXIS T98A-VE Media Converter Cabinet A Series Guida all'installazione La presente guida all'installazione fornisce le istruzioni necessarie per installare l'armadio Media Converter AXIS T98A serie A. Procedura di installazione 1. Assicurarsi che il contenuto della confezione, gli strumenti e altri materiali necessari per l'installazione siano in ordine.

  • Page 76: Panoramica Dell'hardware

    AXIS T98A-VE Media Converter Cabinet A Series Panoramica dell'hardware Anta dell'armadio Alimentatore Base dell'armadio Cerniere (2x lato sinistro, 2x lato destro) Guida DIN Foro e guarnizione per cavo: M25 (3/4 pollice), M20 (1/2 pollice) (3x) Coperchio di sicurezza elettrica Kit di sicurezza elettrica...
  • Page 77 AXIS T98A-VE Media Converter Cabinet A Series Piastra di montaggio Piastra di montaggio Gancio Foro vite per montaggio a parete ø6,55 mm (0,26 pollici) (6x) Foro vite per montaggio a staffa ø8,55 mm (0,35 pollici) (4x) Foro a sfondare M25 (3/4 pollici) (5x) Foro a sfondare M25 (3/4 pollici) (8x) Foro a sfondare M50 (1 1/2 pollici);...
  • Page 78 AXIS T98A-VE Media Converter Cabinet A Series Switch Media Converter AXIS T8604 Vite di terra Connettore di alimentazione (ingresso CC) Connettori di rete SFP Connettori di rete RJ45 Indicatore LED di rete Indicatore LED di alimentazione Panoramica dell'interfaccia Incluso in tutte le varianti: •...
  • Page 79 AXIS T98A-VE Media Converter Cabinet A Series Armadio Media Converter AXIS T98A15-VE A • Vite T30 (4x) • Rondella (4x) • Guarnizione cavo M20 (2x) Armadio Media Converter AXIS T98A16-VE A • Vite T20 (4x) • Rondella (4x) • Guarnizione cavo...

  • Page 80: Connettori E Pulsanti

    AXIS T98A-VE Media Converter Cabinet A Series • Vite T30 (4x) • Rondella T20 (4x) • Guarnizione cavo M20 (2x) Armadio Media Converter AXIS T98A19-VE A Indicatori LED del Media Converter Colore Indicazione Alimentazione Spento Alimentazione CC non connessa o protezione della corrente innestata (sovraccarico di alimentazione).

  • Page 81: Installazione Dell'hardware

    AXIS T98A-VE Media Converter Cabinet A Series Prodotto Temperatura Umidità Armadio Media Da -40 °C a 65 °C 10-100% (umidità relativa con Converter AXIS (da -40 °F a 149 °F) condensa) T98A-VE serie A* * Per le varianti che utilizzano un midspan, vedere la specifica tecnica per il midspan attuale.
  • Page 82 AXIS T98A-VE Media Converter Cabinet A Series Nota • Le cerniere hanno uno perno che blocca l'anta a 105°. • Per facilitare l'installazione, l'anta dell'armadio può essere rimossa durante l'installazione della base dell'armadio. Installazione della piastra di montaggio Nota • Per inserire i cavi da sotto o da dietro la piastra di montaggio utilizzare gli appositi fori aiutandosi con un attrezzo al fine di sfondare il foro predefinito.
  • Page 83 AXIS T98A-VE Media Converter Cabinet A Series Installazione della base dell'armadio 1. Per il passaggio dei cavi nella base dell'aramdio forzare i prefori o le linee guida predefinite. 2. Installare il Media Converter, come indicato in Installazione del Media Converter alla pagina 84.
  • Page 84 AXIS T98A-VE Media Converter Cabinet A Series 8. Spostare i perni sul lato preferito e appendere l'anta sulle cerniere, come mostrato nell'illustrazione che segue. 9. Installare la telecamera di rete, come indicato in Installazione della telecamera di rete alla pagina 89.

  • Page 85: Collegamento Dei Cavi

    AXIS T98A-VE Media Converter Cabinet A Series Installazione del midspan Nota Queste istruzioni riguardano esclusivamente le varianti che utilizzano il midspan. Fissare la clip DIN in dotazione al midspan. Per informazioni, vedere la Guida all'installazione del midspan. 2. Fissare il midspan alla guida DIN.
  • Page 86 AXIS T98A-VE Media Converter Cabinet A Series A A A VVISO VVISO VVISO • Le guarnizioni per cavi devono essere applicate a tutti i fori per cavi aperti presenti nella base dell'armadio per mantenere la classificazione IP del prodotto. Se i fori non sono sigillati, l'acqua potrebbe penetrare nell'armadio e causare danni ai dispositivi interni.
  • Page 87 AXIS T98A-VE Media Converter Cabinet A Series 1. Rimuovere il coperchio di sicurezza elettrica. 2. Inserire i cavi necessari per l'installazione attraverso i condotti (non inclusi), le guarnizioni dei cavi e fori per cavi. 3. Fissare le guarnizioni dei cavi ai fori dei cavi.
  • Page 88 AXIS T98A-VE Media Converter Cabinet A Series Vite T20 (2x) Coperchio di sicurezza elettrica Collegamento dei cavi del Media Converter Nota Collegare il Media Converter usando i cavi di rete schermati (STP) destinati all'uso specifico. Assicurarsi che lo switch sia adeguatamente connesso a terra. Per i requisiti di legge vedere le norme di Compatibilità...
  • Page 89 AXIS T98A-VE Media Converter Cabinet A Series Vite di terra Connettore di alimentazione (ingresso CC) Cavo di rete Collegamento dei cavi del midspan Nota Queste istruzioni riguardano esclusivamente le varianti che utilizzano il midspan. 1. Collegare un cavo di rete al midspan (ingresso dati) e al Media Converter.
  • Page 90 AXIS T98A-VE Media Converter Cabinet A Series Vedere le illustrazioni riportate di seguito per l'inserimento dei cavi. 1. Inserire il cavo di rete e il cavo di alimentazione attraverso l'anta dell'armadio e la staffa della telecamera. 2. Per le varianti che utilizzano il midspan: collegare il midspan (uscita dati e alimentazione) alla telecamera tramite il cavo di rete che è...

  • Page 91: Specifiche Tecniche

    Collegamento del cavo di rete al midspan e al Media Converter Specifiche tecniche Modelli ARMADIO MEDIA CONVERTER AXIS T98A15-VE A 120 V CA ARMADIO MEDIA CONVERTER AXIS T98A16-VE A 120 V CA ARMADIO MEDIA CONVERTER AXIS T98A17-VE A 120 V CA...
  • Page 92 AXIS T98A-VE Media Converter Cabinet A Series Uscita AXIS T98A15-VE, AXIS T98A16-VE, AXIS T98A17-VE: 12 V CC, 20 W Uscita AXIS T98A18-VE, AXIS T98A19-VE: uguale alla tensione in ingresso, max 4 A Connettori Connettori RJ45 2x (10/100 Mbps) Connettori SFP 2x (100/1000 Mbps)
  • Page 93 Da -40 °C a 65 °C (da -40 °F a 149 °F) funzionamento 10-100% (umidità relativa con condensa) Per le condizioni di funzionamento dell'armadio Media Converter AXIS T98A18-VE, vedere la specifica tecnica per il midspan AXIS T8124. 361 x 282 x 131 mm Dimensioni...

  • Page 94: Ulteriori Informazioni

    Media Converter Ulteriori Informazioni Visitare il Centro di apprendimento Axis alla pagina www.axis.com/academy per servizi di formazione utili, webinar, tutorial e guide. Informazioni sulla garanzia Per informazioni sulla garanzia del dispositivo Axis e informazioni ad esso relative, consultare la pagina www.axis.com/warranty/...

  • Page 95: Otros Niveles De Mensaje

    AXIS T98A-VE Media Converter Cabinet A Series Información de seguridad Lea esta Guía de instalación con atención antes de instalar el producto. Guarde la Guía de instalación para poder consultarla en otro momento. Niveles de peligrosidad PELIGRO Indica una situación peligrosa que, si no se evita, provocará...
  • Page 96 VISO VISO • El producto de Axis debe utilizarse de acuerdo con la legislación y la normativa locales. • Almacene el producto de Axis en un entorno seco y ventilado. • Evite la exposición del producto de Axis a choques o a una fuerte presión.

  • Page 97: Pasos De La Instalación

    4. Instale el hardware. Vea página 104. Contenido del paquete • Armario de vigilancia Armario para conversor de medios AXIS T98A15-VE A Armario para conversor de medios AXIS T98A16-VE A Armario para conversor de medios AXIS T98A17-VE A Armario para conversor de medios AXIS T98A18-VE A Armario para conversor de medios AXIS T98A19-VE A •...

  • Page 98: Información General Del Hardware

    AXIS T98A-VE Media Converter Cabinet A Series Información general del hardware Puerta del armario Fuente de alimentación Base del armario Bisagras (2 a la izquierda; 2 a la derecha) Carril DIN Orificio para cable y junta: M25 (3/4"), M20 (1/2") (3) Cubierta de seguridad eléctrica...
  • Page 99 AXIS T98A-VE Media Converter Cabinet A Series Placa de montaje Placa de montaje Enganche Orificio de tornillo para montaje en pared ø 6,55 mm (6) Orificio de tornillo para montaje con escuadra ø 8,55 mm (4) Orificio ciego M25 (3/4") (5) Orificio ciego M25 (3/4") (8)

  • Page 100: Descripción General De La Interfaz

    AXIS T98A-VE Media Converter Cabinet A Series Switch Conversor de Medios de medios AXIS T8604 Tornillo de tierra Conector de corriente (entrada de CC) Conectores de red SFP Conectores de red RJ45 Indicadores LED de red Indicador LED de corriente Descripción general de la interfaz...
  • Page 101 AXIS T98A-VE Media Converter Cabinet A Series Armario para Conversor de Medios AXIS T98A15-VE A • Tornillo T30 (4) • Arandela (4) • Junta de cable M20 (2) Armario para Conversor de Medios AXIS T98A16-VE A • Tornillo T20 (4) •...

  • Page 102: Conectores Y Botones

    AXIS T98A-VE Media Converter Cabinet A Series • Tornillo T30 (4) • Arandela T20 (4) • Junta de cable M20 (2) Armario para Conversor de Medios AXIS T98A19-VE A Indicadores LED del conversor de medios Color Indicación Alimentación Apagado Alimentación CC sin conectar o protección de corriente bloqueada (potencia excesiva).

  • Page 103: Especificaciones

    AXIS T98A-VE Media Converter Cabinet A Series Especificaciones Condiciones de funcionamiento El producto de Axis se ha creado para su uso en exteriores. Producto Temperatura Humedad Armario del De -40 °C a 65 °C Humedad relativa del 10 al 100 conversor de %(con condensación)

  • Page 104: Instalación Del Hardware

    AXIS T98A-VE Media Converter Cabinet A Series Para acoplar la abrazadera de 3,0 Nm ±0,2 2,21 lb-ft ±0,15 la cámara de red a la puerta del armario AXIS T98A18-VE Para acoplar la abrazadera de 3,0 Nm ±0,2 2,21 lb-ft ±0,15 la cámara de red a la puerta...
  • Page 105 AXIS T98A-VE Media Converter Cabinet A Series 4. Monte la placa de montaje en la pared o en la escuadra seleccionada. Instalación de la base del armario 1. Abra los orificios preperforados o troquelados para los cables en la base del armario. Las marcas indican dónde pueden troquelarse o perforarse los orificios para los cables.
  • Page 106 AXIS T98A-VE Media Converter Cabinet A Series 5. Conecte los cables, vea Conexión de los cables en la página 108. 6. Deslice la base del armario hasta la posición inferior. 7. Asegúrela la base del armario a la placa de montaje con los tornillos de seguridad.
  • Page 107 AXIS T98A-VE Media Converter Cabinet A Series 9. Instale la cámara de red, vea Instalación de la cámara de red en la página 112. 10. Fije la puerta del armario con los tornillos como se muestra en la siguiente ilustración.

  • Page 108: Conexión De Los Cables

    AXIS T98A-VE Media Converter Cabinet A Series Instalación del midspan Nota Esta instrucción solo es válida para las variantes que utilizan midspan. Acople al midspan el clip DIN que se incluye. Consulte la guía de instalación del midspan. 2. Acople el midspan al carril DIN.
  • Page 109 AXIS T98A-VE Media Converter Cabinet A Series A A A VISO VISO VISO • Las juntas de cable deben estar colocadas en todos los orificios de cables abiertos enla base del armario para mantener la clasificación IP del producto. Si los orificios no están sellados, el agua puede penetrar en el armario y provocar daños en los dispositivos que se...
  • Page 110 AXIS T98A-VE Media Converter Cabinet A Series 1. Retire la cubierta de seguridad eléctrica. 2. Guíe los cables necesarios para la instalación a través de los conductos (no incluidos), las juntas de cable y los orificios para los cables. 3. Acople las juntas de cable en los orificios de cable.
  • Page 111 AXIS T98A-VE Media Converter Cabinet A Series Tornillo T20 (2) Cubierta de seguridad eléctrica Conexión de los cables del conversor de medios Nota El conversor de medios se conectará utilizando cables de red blindados (STP) diseñados para su uso específico. Asegúrese de que el conmutador disponga de una conexión a tierra adecuada.
  • Page 112 AXIS T98A-VE Media Converter Cabinet A Series Tornillo de tierra Conector de corriente (entrada de CC) Cable de red Conexión de los cables del midspan Nota Esta instrucción solo es válida para las variantes que utilizan midspan. 1. Conecte un cable de red entre el midspan (entrada de datos) y el conversor de medios.
  • Page 113 AXIS T98A-VE Media Converter Cabinet A Series Vea las siguientes ilustraciones para la guía de los cables. 1. Guíe los cables de red y de alimentación a través de la puerta del armario y la escuadra de la cámara. 2. Para variantes que utilizan midspan: Conecte el midspan (conexión de salida datos y alimentación) a la cámara mediante el cable de red que se ha conectado a la cámara.

  • Page 114: Especificaciones Técnicas

    Cable de red entre el midspan y el conversor de medios Especificaciones técnicas Modelos ARMARIO DEL CONVERSOR DE MEDIOS AXIS T98A15-VE A 120 V CA ARMARIO DEL CONVERSOR DE MEDIOS AXIS T98A16-VE A 120 V CA ARMARIO DEL CONVERSOR DE MEDIOS AXIS T98A17-VE A 120 V CA...
  • Page 115 AXIS T98A-VE Media Converter Cabinet A Series Salida AXIS T98A15-VE, AXIS T98A16-VE, AXIS T98A17-VE: 12 V CC, 20 W Salida AXIS T98A18-VE, AXIS T98A19-VE: igual a tensión de entrada, máx. 4 A Conectores 2 conectores RJ45 (10/100 Mbps) 2 conectores SFP (100/1000 Mbps) para los módulos de fibra óptica SFP o módulos de SFP a cobre...

  • Page 116: Diagramas De Conexión

    Humedad relativa del 10 al 100 % (con condensación) Para conocer las condiciones de funcionamiento del armario para el conversor de medios AXIS T98A18-VE, consulte las especificaciones técnicas para el inyector AXIS T8124. 361 x 282 x 131 mm Dimensiones (al.

  • Page 117: Más Información

    Visite el centro de aprendizaje de www.axis.com/academy para consultar guías, tutoriales, seminarios web y cursos que pueden resultarle útiles. Información de garantía Para obtener más detalles sobre la garantía del producto Axis y la información relacionada con ella, consulte www.axis.com/warranty/...
  • Page 119 AXIS T98A-VE Media Converter Cabinet A Series 安 安 安 全 全 全 情 情 情 報 報 報 本製品を設置する前に、このインストールガイドをよくお読みください。 インス トールガイドは、後で参照できるように保管しておいてください。 危 危 危 険 険 険 レ レ レ ベ ベ ベ ル ル ル 回避しない場合、死亡または重傷につながる危険な状 危 危 危 険 険 険...
  • Page 120 AXIS T98A-VE Media Converter Cabinet A Series 安 安 安 全 全 全 手 手 手 順 順 順 警 警 警 告 告 告 • 本製品の設置は、訓練を受けた専門技術者が行ってください。 注 注 注 記 記 記 • 本製品は、お使いになる地域の法律や規制に準拠して使用してください。 • 本製品は乾燥した換気のよい環境に保管してください。 • 本製品に衝撃または強い圧力を加えないでください。 • 本製品を不安定なブラケット、表面、または壁に設置しないでください。...
  • Page 121 AXIS T98A-VE Media Converter Cabinet A Series イ イ イ ン ン ン ス ス ス ト ト ト ー ー ー ル ル ル ガ ガ ガ イ イ イ ド ド ド このインストールガイドでは、AXIS T98AメディアコンバータキャビネットAシリー ズの取り付け方法について説明します。 設 設 設 置 置 置 手 手 手 順 順 順...
  • Page 122 AXIS T98A-VE Media Converter Cabinet A Series ハ ハ ハ ー ー ー ド ド ド ウ ウ ウ ェ ェ ェ ア ア ア の の の 概 概 概 要 要 要 キャビネットドア 電源 キャビネットベース ヒンジ (左側×2、右側×2) DINレール...
  • Page 123 AXIS T98A-VE Media Converter Cabinet A Series 取り付けプレート 取り付けプレート フック 壁取り付け用ネジ孔 ø6.55 mm×6 ブラケット取り付け用ネジ孔 ø8.55 mm×4 ノックアウト孔 M25×5 ノックアウト孔 M25×8 ノックアウト孔 M50、M25 位置合わせ用インジケーター...
  • Page 124 AXIS T98A-VE Media Converter Cabinet A Series AXIS T8604メディアコンバータスイッチ アース端子ネジ 電源コネクタ (DC入力) ネットワークコネクタ (SFP) ネットワークコネクタ (RJ45) ネットワークLEDインジケーター 電源LEDインジケーター イ イ イ ン ン ン タ タ タ ー ー ー フ フ フ ェ ェ ェ ー ー ー ス ス ス の の の 概 概 概 要 要 要...
  • Page 125 AXIS T98A-VE Media Converter Cabinet A Series AXIS T98A15‑VEメディア コンバータキャビネットA • ネジT30x4 • ワッシャ×4 • ケーブルガス ケットM20x2 AXIS T98A16‑VEメディア コンバータキャビネットA • ネジT20x4 • ワッシャ×4 • ケーブルガス ケットM20×3 AXIS T98A17‑VEメディア コンバータキャビネットA • ネジT30x6 • ワッシャ×6 • ケーブルガス ケットM20x2 AXIS T98A18‑VEメディア コンバータキャビネットA...
  • Page 126 AXIS T98A-VE Media Converter Cabinet A Series • ネジT30x4 • ワッシャT20×4 • ケーブルガス ケットM20x2 AXIS T98A19‑VEメディア コンバータキャビネットA メ メ メ デ デ デ ィ ィ ィ ア ア ア コ コ コ ン ン ン バ バ バ ー ー ー タ タ タ LED LED イ...
  • Page 127 AXIS T98A-VE Media Converter Cabinet A Series 仕 仕 仕 様 様 様 動 動 動 作 作 作 条 条 条 件 件 件 本製品は屋外対応モデルです。 製 製 製 品 品 品 温 温 温 度 度 度 湿 湿 湿 度 度 度...
  • Page 128 AXIS T98A-VE Media Converter Cabinet A Series 3.0 Nm ±0.2 2.21 lb‑ft ±0.15 ネットワークカメラブラ ケットのAXIS T98A18‑VE キャビネットドアへの固 定 3.0 Nm ±0.2 2.21 lb‑ft ±0.15 ネットワークカメラブラ ケットのAXIS T98A19‑VE キャビネットドアへの固 定 ハ ハ ハ ー ー ー ド ド ド ウ ウ ウ ェ ェ ェ ア ア ア の の の 設 設 設 置 置 置...
  • Page 129 AXIS T98A-VE Media Converter Cabinet A Series 4. 取り付けプレートを壁または選択したブラケットに取り付けます。 キ キ キ ャ ャ ャ ビ ビ ビ ネ ネ ネ ッ ッ ッ ト ト ト ベ ベ ベ ー ー ー ス ス ス の の の 取 取 取 り り り 付 付 付 け け け...
  • Page 130 AXIS T98A-VE Media Converter Cabinet A Series 132ページの、ケーブルの接続 5. ケーブルを接続します ( を参照)。 6. キャビネットベースを底部までスライドさせます。 7. ネジをしっかりと締めてキャビネットベースを取り付けプレートに固定 します。 8. ヒンジピンを左右いずれかのヒンジに移動し、下図を参照して、キャビ ネットドアをヒンジに掛けます。...
  • Page 131 AXIS T98A-VE Media Converter Cabinet A Series 136ページの、ネットワークカメラの 9. ネットワークカメラを取り付けます ( 取り付け を参照)。 10. 下図を参照して、キャビネットドアをネジで固定します。 メ メ メ デ デ デ ィ ィ ィ ア ア ア コ コ コ ン ン ン バ バ バ ー ー ー タ タ タ の の の 取 取 取 り り り 付 付 付 け け け...
  • Page 132 AXIS T98A-VE Media Converter Cabinet A Series ミ ミ ミ ッ ッ ッ ド ド ド ス ス ス パ パ パ ン ン ン の の の 取 取 取 り り り 付 付 付 け け け...
  • Page 133 AXIS T98A-VE Media Converter Cabinet A Series 注 注 注 記 記 記 • 製品のIP定格を維持するため、キャビネットベースの開いたケーブル孔すべ てにケーブルガスケットを取り付けてください。ケーブル孔を密封しない と、キャビネットに浸水して、内部の装置が破損することがあります。 • M20ガスケットを通して配線する場合は、直径3.5～12.5 mmのケーブルを 使用してください。 • M25ガスケットを通して配線する場合は、直径9.1～12.5 mmのケーブルを 使用してください。 • キャビネット内では、信号ケーブルと電源ケーブルを分離してください。 • 無理にコネクターをガスケットに通さないでください。 • ガスケットの穴を通過できるケーブルを使用してください。ナイフやその他 の尖った物でガスケットを傷つけないでください。 ケーブルにガスケットを取り付けるときは、ケーブルにあまり力を掛けずにガス ケットに通し、適切なコネクターを取り付けます。 電 電 電 源 源 源 ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル の の の 接 接 接 続 続 続...
  • Page 134 AXIS T98A-VE Media Converter Cabinet A Series 2. 設置に必要なケーブルを導管 (添付されていません)、ケーブルガスケット およびケーブル孔に配線します。 3. ケーブルガスケットをケーブル孔に取り付けます。 4. 3本の入力メイン電圧ケーブルと外部被覆付きボンディングワイヤーを 下図のように接続します。 ライン ニュートラル グランドケーブル 外部被覆付きボンディングワイヤー 5. 付属のネジを使用して、電気安全カバーを取り付けます (トル ク0.8 Nm ±0.1)。...
  • Page 135 AXIS T98A-VE Media Converter Cabinet A Series ネジT20x2 電気安全カバー メ メ メ デ デ デ ィ ィ ィ ア ア ア コ コ コ ン ン ン バ バ バ ー ー ー タ タ タ ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル の の の 接 接 接 続 続 続...
  • Page 136 AXIS T98A-VE Media Converter Cabinet A Series アース端子ネジ 電源コネクタ (DC入力) ネットワークケーブル ミ ミ ミ ッ ッ ッ ド ド ド ス ス ス パ パ パ ン ン ン ケ ケ ケ ー ー ー ブ ブ ブ ル ル ル の の の 接 接 接 続 続 続...
  • Page 137 AXIS T98A-VE Media Converter Cabinet A Series ケーブルの配線については、下図を参照してください。 1. ネットワークケーブルと電源ケーブルを、キャビネットドアとカメラブラ ケットを通して配線します。 2. ミッドスパンを使用するモデルの場合: カメラに接続したネットワーク ケーブルを使用して、ミッドスパン (データおよび電源出力) とカメラを接 続します。 3. メディアコンバータキャビネットからカメラに電源ケーブルを接続します。 4. メディアコンバータからカメラにネットワークケーブルを接続します。 5. 利用可能な場合、取付ブラケットに付属のカメラ落下防止用の安全ワイ ヤーを使用します。 6. カメラをキャビネットドア、または、カメラブラケットに取り付けます。 127ページの、ネジの締付トルクの仕様 を参照してください。 AXIS T98A-VEメディアコンバータキャビネット メディアコンバータに接続する電源ケーブル カメラに接続する電源ケーブル ネットワークケーブル...
  • Page 138 AXIS T98A-VE Media Converter Cabinet A Series オプションのミッドスパンを使用するキャビネットモデル メディアコンバータに接続する電源ケーブル ミッドスパンに接続する電源ケーブル カメラに接続するネットワークケーブル ミッドスパンとメディアコンバータを接続するネットワークケーブル 技 技 技 術 術 術 仕 仕 仕 様 様 様 モ モ モ デ デ デ ル ル ル AXIS T98A15‑VEメディアコンバータキャビネットA 120 V AXIS T98A16‑VEメディアコンバータキャビネットA 120 V AXIS T98A17‑VEメディアコンバータキャビネットA 120 V...
  • Page 139 AXIS T98A-VE Media Converter Cabinet A Series AXIS T98A17‑VEメディアコンバータキャビネットA 230 V AXIS T98A18‑VEメディアコンバータキャビネットA 230 V AXIS T98A19‑VEメディアコンバータキャビネットA 230 V 電 電 電 源 源 源 入力 (120 V AC): 90～175 V AC、最大4 A 入力 (230 V AC): 90～264 V AC、最大4 A AXIS T98A15 T98A15 ‑...
  • Page 140 AXIS T98A-VE Media Converter Cabinet A Series EN 50581 (RoHS) IEC/EN 60529 IP66 NEMA 250 Type 4X IEC/EN 62262 IK10 REACH WEEE 動 動 動 作 作 作 条 条 条 件 件 件 ‑40 °C～65°C 10～100% RH (結露可) AXIS T98A18-VEメディアコンバータキャビネットの動作...
  • Page 141 AXIS T98A-VE Media Converter Cabinet A Series 接 接 接 続 続 続 図 図 図 サーキットブレーカー/ヒューズ4 A 入力メイン電圧 サージ保護器230 V ACまたは120 V AC 外部被覆付きボンディングワイヤー 電源ユニット メディアコンバータ 関 関 関 連 連 連 情 情 情 報 報 報 www.axis.com/academy Axisラーニングセンター...
  • Page 142 Installation Guide Ver. M3.2 AXIS T98A-VE Media Converter Cabinet A Series Date: April 2015 © Axis Communications AB, 2014 - 2015 Part No. 1466960...
