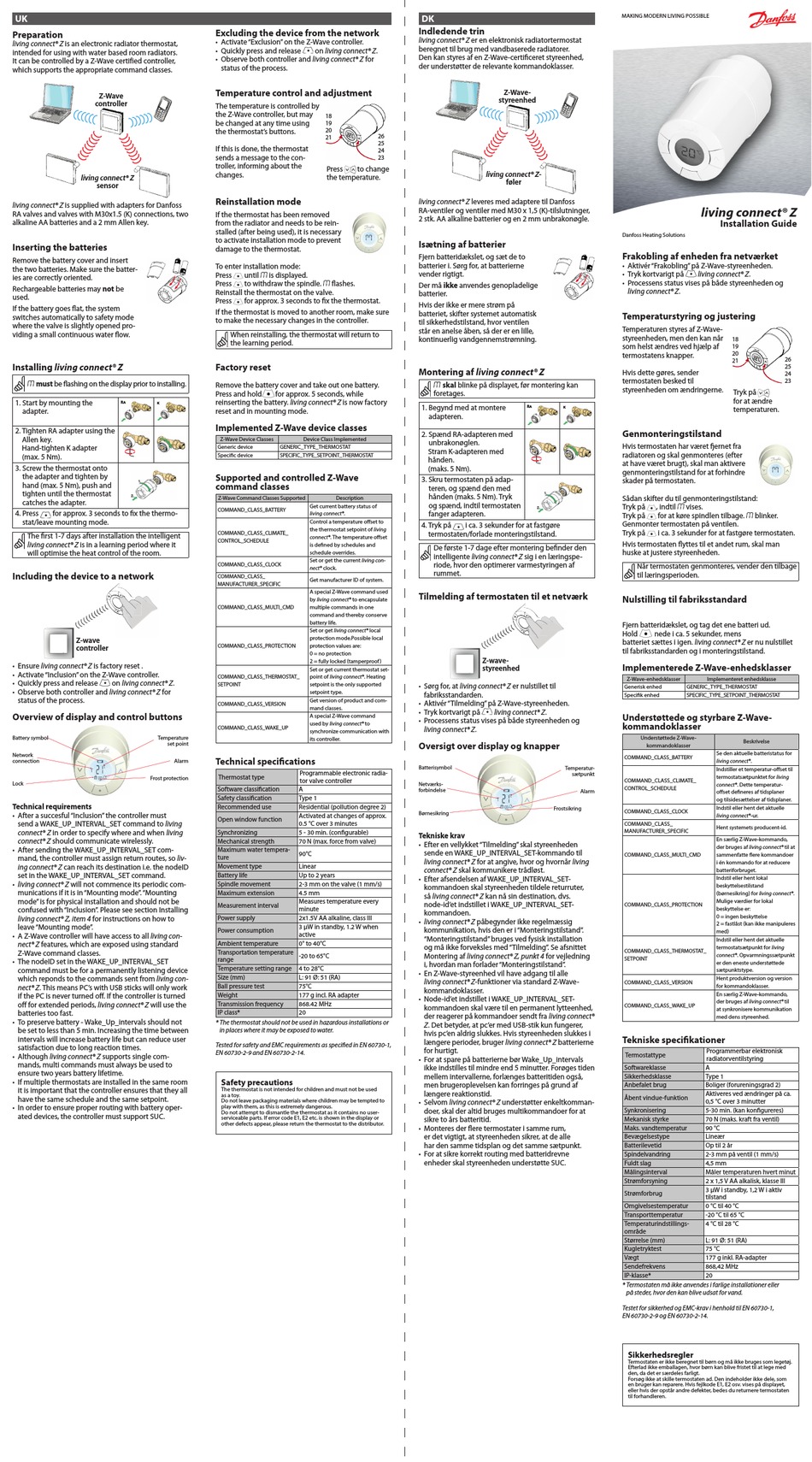

Danfoss living connect Z Installation Manual

UK
Preparation

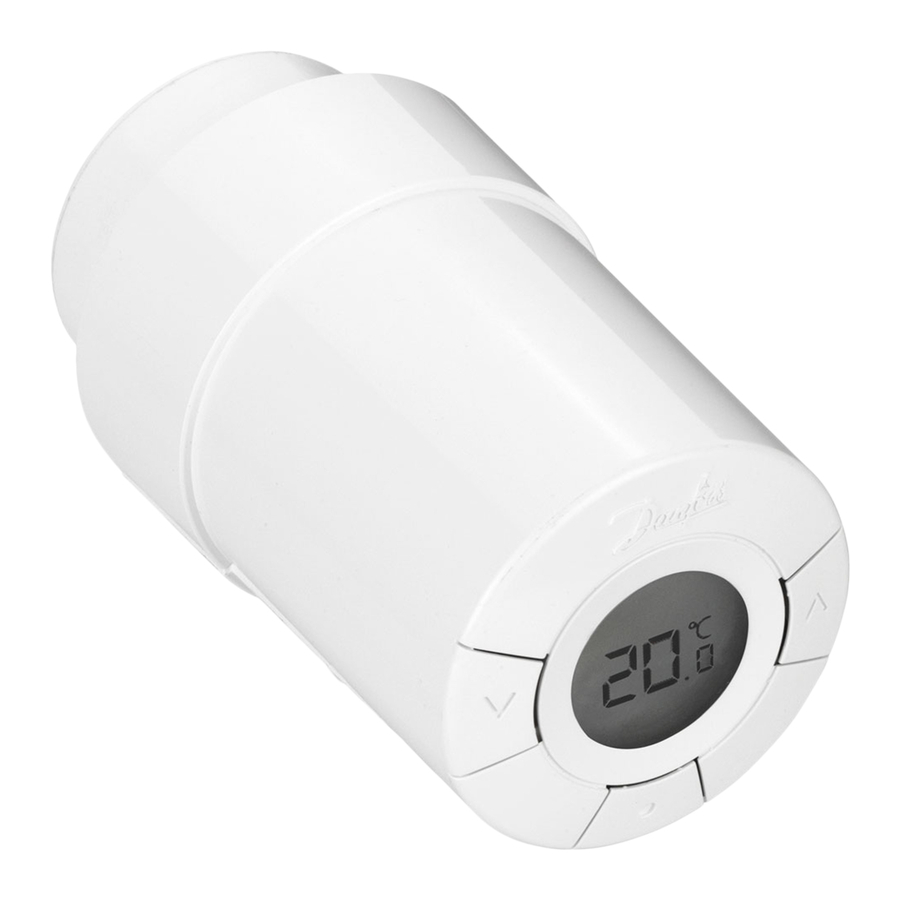

living connect® Z is an electronic radiator thermostat,
intended for using with water based room radiators.
It can be controlled by a Z-Wave certified controller,
which supports the appropriate command classes.
Z-Wave
controller
living connect® Z
sensor
living connect® Z is supplied with adapters for Danfoss
RA valves and valves with M30x1.5 (K) connections, two
alkaline AA batteries and a 2 mm Allen key.
Inserting the batteries
Remove the battery cover and insert
the two batteries. Make sure the batter-
ies are correctly oriented.
Rechargeable batteries may not be
used.
If the battery goes flat, the system
switches automatically to safety mode
where the valve is slightly opened pro-
viding a small continuous water flow.
Installing living connect® Z
M must be flashing on the display prior to installing.
1. Start by mounting the
RA K
adapter.
2. Tighten RA adapter using the
Allen key.
Hand-tighten K adapter
(max. 5 Nm).
3. Screw the thermostat onto
the adapter and tighten by
hand (max. 5 Nm), push and
tighten until the thermostat
catches the adapter.
4. Press for approx. 3 seconds to fix the thermo-
stat/leave mounting mode.
The first 1-7 days after installation the intelligent
living connect® Z is in a learning period where it
will optimise the heat control of the room.
Including the device to a network
Z-wave
controller
• Ensure living connect® Z is factory reset .
• Activate "Inclusion" on the Z-Wave controller.
• Quickly press and release on living connect® Z.
• Observe both controller and living connect® Z for
status of the process.
Overview of display and control buttons
Battery symbol Temperature
Network
connection
Frost protection
Lock
Technical requirements
• After a succesful "Inclusion" the controller must
send a WAKE_UP_INTERVAL_SET command to living
connect® Z in order to specify where and when living
connect® Z should communicate wirelessly.
• After sending the WAKE_UP_INTERVAL_SET com-
mand, the controller must assign return routes, so liv-
ing connect® Z can reach its destination i.e. the nodeID
set in the WAKE_UP_INTERVAL_SET command.
• living connect® Z will not commence its periodic com-
munications if it is in "Mounting mode". "Mounting
mode" is for physical installation and should not be
confused with "Inclusion". Please see section Installing
living connect® Z, item 4 for instructions on how to
leave "Mounting mode".
• A Z-Wave controller will have access to all living con-
nect® Z features, which are exposed using standard
Z-Wave command classes.
• The nodeID set in the WAKE_UP_INTERVAL_SET
command must be for a permanently listening device
which reponds to the commands sent from living con-
nect® Z. This means PC's with USB sticks will only work
if the PC is never turned off. If the controller is turned
off for extended periods, living connect® Z will use the
batteries too fast.
• To preserve battery - Wake_Up_intervals should not
be set to less than 5 min. Increasing the time between
intervals will increase battery life but can reduce user
satisfaction due to long reaction times.
• Although living connect® Z supports single com-
mands, multi commands must always be used to
ensure two years battery lifetime.
• If multiple thermostats are installed in the same room
it is important that the controller ensures that they all
have the same schedule and the same setpoint.
• In order to ensure proper routing with battery oper-
ated devices, the controller must support SUC.
Excluding the device from the network
• Activate "Exclusion" on the Z-Wave controller.
• Quickly press and release on living connect® Z.
• Observe both controller and living connect® Z for
status of the process.
Temperature control and adjustment
The temperature is controlled by
the Z-Wave controller, but may
be changed at any time using
the thermostat's buttons.
If this is done, the thermostat
sends a message to the con-
troller, informing about the
changes.
Reinstallation mode
If the thermostat has been removed
from the radiator and needs to be rein-
stalled (after being used), it is necessary
to activate installation mode to prevent
damage to the thermostat.
To enter installation mode:
Press until M is displayed.
Press to withdraw the spindle. M flashes.
Reinstall the thermostat on the valve.
Press for approx. 3 seconds to fix the thermostat.
If the thermostat is moved to another room, make sure
to make the necessary changes in the controller.
When reinstalling, the thermostat will return to
the learning period.
Factory reset
Remove the battery cover and take out one battery.
Press and hold for approx. 5 seconds, while
reinserting the battery. living connect® Z is now factory
reset and in mounting mode.
Implemented Z-Wave device classes
Z-Wave Device Classes Device Class Implemented
Generic device GENERIC_TYPE_THERMOSTAT
Specific device SPECIFIC_TYPE_SETPOINT_THERMOSTAT
Supported and controlled Z-Wave
command classes
Z-Wave Command Classes Supported
Get current battery status of
COMMAND_CLASS_BATTERY
living connect®.
Control a temperature offset to
the thermostat setpoint of living
COMMAND_CLASS_CLIMATE_
connect®. The temperature offset
CONTROL_SCHEDULE
is defined by schedules and
schedule overrides.
Set or get the current living con-
COMMAND_CLASS_CLOCK
nect® clock.
COMMAND_CLASS_
Get manufacturer ID of system.
MANUFACTURER_SPECIFIC
A special Z-Wave command used
by living connect® to encapsulate
COMMAND_CLASS_MULTI_CMD multiple commands in one
command and thereby conserve
battery life.
Set or get living connect® local
protection mode.Possible local
COMMAND_CLASS_PROTECTION protection values are:
0 = no protection
2 = fully locked (tamperproof )
Set or get current thermostat set-
COMMAND_CLASS_THERMOSTAT_ point of living connect®. Heating
SETPOINT setpoint is the only supported
setpoint type.
Get version of product and com-
COMMAND_CLASS_VERSION
mand classes.
A special Z-Wave command
used by living connect® to
COMMAND_CLASS_WAKE_UP
synchronize communication with
its controller.
set point
Technical specifications
Alarm
Programmable electronic radia-
Thermostat type
tor valve controller
Software classification A
Safety classification Type 1
Recommended use Residential (pollution degree 2)
Activated at changes of approx.
Open window function
0.5 °C over 3 minutes
Synchronizing 5 - 30 min. (configurable)
Mechanical strength 70 N (max. force from valve)
Maximum water tempera-
90°C
ture
Movement type Linear
Battery life Up to 2 years
Spindle movement 2-3 mm on the valve (1 mm/s)
Maximum extension 4.5 mm
Measures temperature every
Measurement interval
minute
Power supply 2x1.5V AA alkaline, class III
3 µW in standby, 1.2 W when
Power consumption
active
Ambient temperature 0° to 40°C
Transportation temperature
-20 to 65°C
range
Temperature setting range 4 to 28°C
Size (mm) L: 91 Ø: 51 (RA)
Ball pressure test 75°C
Weight 177 g incl. RA adapter
Transmission frequency 868.42 MHz
IP class* 20
* The thermostat should not be used in hazardous installations or
in places where it may be exposed to water.
Tested for safety and EMC requirements as specified in EN 60730-1,
EN 60730-2-9 and EN 60730-2-14.
Safety precautions
The thermostat is not intended for children and must not be used
as a toy.
Do not leave packaging materials where children may be tempted to
play with them, as this is extremely dangerous.
Do not attempt to dismantle the thermostat as it contains no user-
serviceable parts. If error code E1, E2 etc. is shown in the display or
other defects appear, please return the thermostat to the distributor.
DK
Indledende trin
living connect® Z er en elektronisk radiatortermostat
beregnet til brug med vandbaserede radiatorer.
Den kan styres af en Z-Wave-certificeret styreenhed,
der understøtter de relevante kommandoklasser.
18
19
20
26
21
25
24
23
Press to change
the temperature.
living connect® Z leveres med adaptere til Danfoss
RA-ventiler og ventiler med M30 x 1,5 (K)-tilslutninger,
2 stk. AA alkaline batterier og en 2 mm unbrakonøgle.
Isætning af batterier
Fjern batteridækslet, og sæt de to
batterier i. Sørg for, at batterierne
vender rigtigt.
Der må ikke anvendes genopladelige
batterier.
Hvis der ikke er mere strøm på
batteriet, skifter systemet automatisk
til sikkerhedstilstand, hvor ventilen
står en anelse åben, så der er en lille,
kontinuerlig vandgennemstrømning.
Montering af living connect® Z
M skal blinke på displayet, før montering kan
foretages.
1. Begynd med at montere
adapteren.
2. Spænd RA-adapteren med
unbrakonøglen.
Stram K-adapteren med
hånden.
(maks. 5 Nm).
3. Skru termostaten på adap-
teren, og spænd den med
hånden (maks. 5 Nm). Tryk
Description
og spænd, indtil termostaten
fanger adapteren.
4. Tryk på i ca. 3 sekunder for at fastgøre
termostaten/forlade monteringstilstand.
De første 1-7 dage efter montering befinder den
intelligente living connect® Z sig i en læringspe-
riode, hvor den optimerer varmestyringen af
rummet.
Tilmelding af termostaten til et netværk
• Sørg for, at living connect® Z er nulstillet til
fabriksstandarden.
• Aktivér "Tilmelding" på Z-Wave-styreenheden.
• Tryk kortvarigt på
• Processens status vises på både styreenheden og
living connect® Z.
Oversigt over display og knapper
Batterisymbol
Netværks-
forbindelse
Børnesikring
Tekniske krav
• Efter en vellykket "Tilmelding" skal styreenheden
sende en WAKE_UP_INTERVAL_SET-kommando til
living connect® Z for at angive, hvor og hvornår living
connect® Z skal kommunikere trådløst.
• Efter afsendelsen af WAKE_UP_INTERVAL_SET-
kommandoen skal styreenheden tildele returruter,
så living connect® Z kan nå sin destination, dvs.
node-id'et indstillet i WAKE_UP_INTERVAL_SET-
kommandoen.
• living connect® Z påbegynder ikke regelmæssig
kommunikation, hvis den er i "Monteringstilstand".
"Monteringstilstand" bruges ved fysisk installation
og må ikke forveksles med "Tilmelding". Se afsnittet
Montering af living connect® Z, punkt 4 for vejledning
i, hvordan man forlader "Monteringstilstand".
• En Z-Wave-styreenhed vil have adgang til alle
living connect® Z-funktioner via standard Z-Wave-
kommandoklasser.
• Node-id'et indstillet i WAKE_UP_INTERVAL_SET-
kommandoen skal være til en permanent lytteenhed,
der reagerer på kommandoer sendt fra living connect®
Z. Det betyder, at pc'er med USB-stik kun fungerer,
hvis pc'en aldrig slukkes. Hvis styreenheden slukkes i
længere perioder, bruger living connect® Z batterierne
for hurtigt.
• For at spare på batterierne bør Wake_Up_intervals
ikke indstilles til mindre end 5 minutter. Forøges tiden
mellem intervallerne, forlænges batteritiden også,
men brugeroplevelsen kan forringes på grund af
længere reaktionstid.
• Selvom living connect® Z understøtter enkeltkomman-
doer, skal der altid bruges multikommandoer for at
sikre to års batteritid.
• Monteres der flere termostater i samme rum,
er det vigtigt, at styreenheden sikrer, at de alle
har den samme tidsplan og det samme sætpunkt.
• For at sikre korrekt routing med batteridrevne
enheder skal styreenheden understøtte SUC.
MAKING MODERN LIVING POSSIBLE
Z-Wave-
styreenhed
living connect® Z-
føler
Danfoss Heating Solutions
Frakobling af enheden fra netværket
• Aktivér "Frakobling" på Z-Wave-styreenheden.
• Tryk kortvarigt på
• Processens status vises på både styreenheden og
living connect® Z.
Temperaturstyring og justering
Temperaturen styres af Z-Wave-
styreenheden, men den kan når
som helst ændres ved hjælp af
termostatens knapper.
Hvis dette gøres, sender
termostaten besked til
styreenheden om ændringerne.
RA K
Genmonteringstilstand
Hvis termostaten har været fjernet fra
radiatoren og skal genmonteres (efter
at have været brugt), skal man aktivere
genmonteringstilstand for at forhindre
skader på termostaten.
Sådan skifter du til genmonteringstilstand:
Tryk på
Tryk på
Genmonter termostaten på ventilen.
Tryk på
Hvis termostaten flyttes til et andet rum, skal man
huske at justere styreenheden.
Nulstilling til fabriksstandard
Fjern batteridækslet, og tag det ene batteri ud.
Hold
batteriet sættes i igen. living connect® Z er nu nulstillet
til fabriksstandarden og i monteringstilstand.
Z-wave-
Implementerede Z-Wave-enhedsklasser
styreenhed
Z-Wave-enhedsklasser
Generisk enhed
Specifik enhed
living connect® Z.
Understøttede og styrbare Z-Wave-
kommandoklasser
COMMAND_CLASS_BATTERY
Temperatur-
sætpunkt
COMMAND_CLASS_CLIMATE_
CONTROL_SCHEDULE
Alarm
Frostsikring
COMMAND_CLASS_CLOCK
COMMAND_CLASS_
MANUFACTURER_SPECIFIC
COMMAND_CLASS_MULTI_CMD
COMMAND_CLASS_PROTECTION
COMMAND_CLASS_THERMOSTAT_
SETPOINT
COMMAND_CLASS_VERSION
COMMAND_CLASS_WAKE_UP
Tekniske specifikationer
Termostattype
Softwareklasse
Sikkerhedsklasse
Anbefalet brug
Åbent vindue-funktion
Synkronisering
Mekanisk styrke
Maks. vandtemperatur
Bevægelsestype
Batterilevetid
Spindelvandring
Fuldt slag
Målingsinterval
Strømforsyning
Strømforbrug
Omgivelsestemperatur
Transporttemperatur
Temperaturindstillings-
område
Størrelse (mm)
Kugletryktest
Vægt
Sendefrekvens
IP-klasse*
* Termostaten må ikke anvendes i farlige installationer eller
på steder, hvor den kan blive udsat for vand.
Testet for sikkerhed og EMC-krav i henhold til EN 60730-1,
EN 60730-2-9 og EN 60730-2-14.
Sikkerhedsregler
Termostaten er ikke beregnet til børn og må ikke bruges som legetøj.
Efterlad ikke emballagen, hvor børn kan blive fristet til at lege med
den, da det er særdeles farligt.
Forsøg ikke at skille termostaten ad. Den indeholder ikke dele, som
en bruger kan reparere. Hvis fejlkode E1, E2 osv. vises på displayet,
eller hvis der opstår andre defekter, bedes du returnere termostaten
til forhandleren.
living connect® Z

Installation Guide

living connect® Z.
18
19
20
26
21
25
24
23
Tryk på
for at ændre
temperaturen.
, indtil M vises.
for at køre spindlen tilbage. M blinker.
i ca. 3 sekunder for at fastgøre termostaten.
Når termostaten genmonteres, vender den tilbage
til læringsperioden.
nede i ca. 5 sekunder, mens
Implementeret enhedsklasse
GENERIC_TYPE_THERMOSTAT
SPECIFIC_TYPE_SETPOINT_THERMOSTAT
Understøttede Z-Wave-
Beskrivelse
kommandoklasser
Se den aktuelle batteristatus for
living connect®.
Indstiller et temperatur-offset til
termostatsætpunktet for living
connect®. Dette temperatur-
offset defineres af tidsplaner
og tilsidesættelser af tidsplaner.
Indstil eller hent det aktuelle
living connect®-ur.
Hent systemets producent-id.
En særlig Z-Wave-kommando,
der bruges af living connect® til at
sammenfatte flere kommandoer
i én kommando for at reducere
batteriforbruget.
Indstil eller hent lokal
beskyttelsestilstand
(børnesikring) for living connect®.
Mulige værdier for lokal
beskyttelse er:
0 = ingen beskyttelse
2 = fastlåst (kan ikke manipuleres
med)
Indstil eller hent det aktuelle
termostatsætpunkt for living
connect®. Opvarmningssætpunkt
er den eneste understøttede
sætpunktstype.
Hent produktversion og version
for kommandoklasser.
En særlig Z-Wave-kommando,
der bruges af living connect® til
at synkronisere kommunikation
med dens styreenhed.
Programmerbar elektronisk
radiatorventilstyring
A
Type 1
Boliger (forureningsgrad 2)
Aktiveres ved ændringer på ca.
0,5 °C over 3 minutter
5-30 min. (kan konfigureres)
70 N (maks. kraft fra ventil)
90 °C
Lineær
Op til 2 år
2-3 mm på ventil (1 mm/s)
4,5 mm
Måler temperaturen hvert minut
2 x 1,5 V AA alkalisk, klasse III
3 µW i standby, 1,2 W i aktiv
tilstand
0 °C til 40 °C
-20 °C til 65 °C
4 °C til 28 °C
L: 91 Ø: 51 (RA)
75 °C
177 g inkl. RA-adapter
868,42 MHz
20
