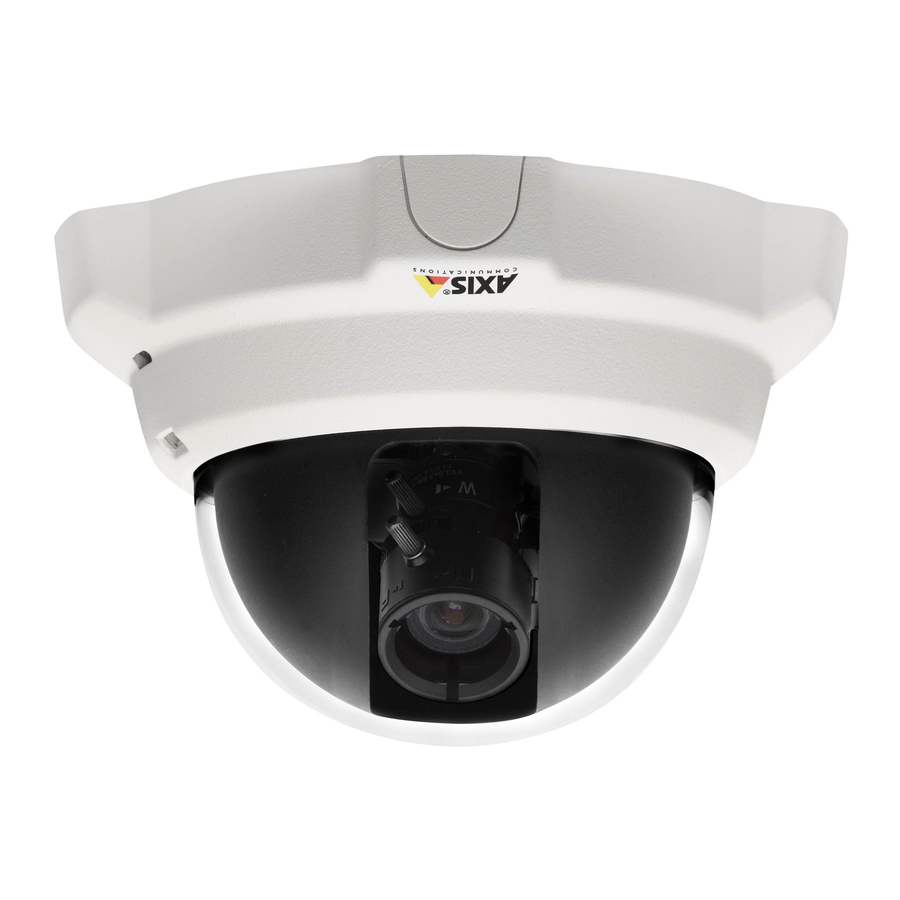

Axis Fixed Dome Network Camera P3301 Installation Manual
Fixed dome network camera
Hide thumbs
Also See for Fixed Dome Network Camera AXIS P3301:
- User manual (58 pages) ,
- Datasheet (2 pages) ,
- Product manual (40 pages)
Related Manuals for Axis Fixed Dome Network Camera AXIS P3301
Summary of Contents for Axis Fixed Dome Network Camera AXIS P3301
- Page 1 INSTALLATION GUIDE AXIS P3301 Fixed Dome Network Camera AXIS P3301-V Fixed Dome Network Camera...
-
Page 2: Electromagnetic Compatibility (Emc)
Axis Communications AB makes no warranty of any kind with regard to the material contained within this document, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose. -
Page 3: Installation Steps
AXIS P3301/-V Installation Guide AXIS P3301/-V Installation Guide This installation guide provides instructions for installing the AXIS P3301 / AXIS P3301-V Fixed Dome Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup Installation steps 1. -
Page 4: Hardware Overview
Page 4 Hardware overview Control button Power connector see page 13 Power indicator LED Network indicator LED Status indicator Dimensions HxWxD = 94 x 144 x 132mm (3.7" x 5.7" x 5.2") Weight AXIS P3301 = 425g (0.94 lb) power supply excl. Weight AXIS P3301-V = 580g (1.28 lb) power supply excl. -
Page 5: Install The Hardware
AXIS P3301/-V Installation Guide Install the hardware IMPORTANT! - The casing of the AXIS P3301-V is not approved for outdoor use - the product may only be installed in indoor environments. Mount the camera The AXIS P3301/-V can be mounted with the cables routed through the wall/ceiling, or from above or below. -
Page 6: Connect The Cables
Page 6 Connect the cables 1. Optionally connect external input/output devices, e.g. alarm devices. See page 13 for informa- tion on the terminal connector pins. 2. Optionally connect an active speaker and/or external microphone. 3. Connect the camera to the network using a shielded network cable. 4. -
Page 7: Axis Ip Utility - Single Camera/Small Installation
AXIS P3301/-V Installation Guide AXIS IP Utility - single camera/small installation AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the AXIS P3301/-V. -
Page 8: Axis Camera Management - Multiple Cameras/Large Installations
Page 8 AXIS Camera Management - multiple cameras/large installations AXIS Camera Management can automatically discover multiple Axis devices, show connection status, manage firmware upgrades and set IP addresses. Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. -
Page 9: Set The Password
AXIS P3301/-V Installation Guide Set the password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the AXIS P3301/-V is accessed for the first time. -
Page 10: Access The Video Stream
Page 10 Access the video stream The Live View page of the AXIS P3301/-V is displayed, with links to the Setup tools, which allow you to customize the camera. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. -
Page 11: Adjust The Image And Focus
AXIS P3301/-V Installation Guide Adjust the image and focus Open the Live View page in the web interface and make the following adjustments to the camera: 1. Loosen the locking screw and tilt adjust- ment screws. 2. Turn the lens to the desired position. 3. -
Page 12: Other Methods Of Setting The Ip Address
Page 12 Other methods of setting the IP address The table below shows the other methods available for setting or discovering the IP address. All methods are enabled by default, and all can be disabled. Use in operating system Windows UPnP™... -
Page 13: Unit Connectors
AXIS P3301/-V Installation Guide Unit connectors Network connector - RJ-45 Ethernet connector. Supports Power over Ethernet. Using shielded cables is recommended. Power connector - Mini DC connector. 5.1V DC, max 4.0W. See product label for Audio in - 3.5mm input for a mono microphone, or a line-in mono signal (left channel is used from a stereo signal). -
Page 14: Connection Diagram
Page 14 Connection diagram AXIS P3301/-V 3.3V max. 50mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection. -
Page 15: Resetting To The Factory Default Settings
AXIS P3301/-V Installation Guide Resetting to the Factory Default Settings This will reset all parameters, including the IP address, to the Factory Default settings: 1. Disconnect power from the camera. 2. Press and hold the Control button and reconnect power. 3. -
Page 17: Étapes De L'installation
AXIS P3301/-V Guide d'installation AXIS P3301/-V Guide d'installation Ce guide d'installation vous explique comment installer la AXIS P3301 / AXIS P3301-V Caméra réseau à dôme fixe sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le manuel de l'utilisateur, disponible sur le CD fourni, ou visitez le site www.axis.com/ techsup. -
Page 18: Présentation Du Matériel
Page 18 Présentation du matériel Plaques d'obturation Bouton de commande Connecteur d’alimentation Reportez-vous à la page 28 Témoin DEL d’alimentation Témoin DEL réseau Témoin d'état Dimensions H x L x P = 94 x 144 x 132mm Poids de la caméra AXIS P3301= 425g (alimentation exclue) Poids de la caméra AXIS P3301-V= 580g (alimentation exclue) conduit de câbles 16 mm (non fourni) installé... -
Page 19: Installation Du Matériel
AXIS P3301/-V Guide d'installation Installation du matériel IMPORTANT ! - Le boitier de l'AXIS P3301-V n'est pas approuvé pour une utilisation extérieure - Le produit doit être uniquement installé en intérieur. Montage de la caméra La caméra AXIS P3301/-V peut être montée avec les câbles d'alimentation et réseau acheminés dans le mur/plafond, ou depuis le haut ou le bas. -
Page 20: Branchement Des Câbles
Page 20 Branchement des câbles 1. Si vous le souhaitez, connectez des dispositifs externes, par exemple des dispositifs d'alarme. Reportez-vous à la page 28 pour plus d'informations sur les broches du connecteur pour terminaux. 2. Si vous le souhaitez, connectez un haut-parleur actif et/ou un micro externe. 3. -
Page 21: Axis Ip Utility - Une Seule Caméra/Petite Installation
AXIS P3301/-V Guide d'installation AXIS IP Utility - Une seule caméra/petite installation L'utilitaire AXIS IP Utility détecte et affiche automatiquement les périphériques Axis de votre réseau. Cette application sert également à définir manuellement une adresse IP statique. Notez que l'ordinateur exécutant l'application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra AXIS P3301/-V. -
Page 22: Axis Camera Management - Plusieurs Caméras/Grandes Installations
Page 22 AXIS Camera Management - Plusieurs caméras/grandes installations AXIS Camera Management peut détecter automatiquement plusieurs dispositifs Axis, afficher les états de connexion, gérer les mises à niveau du microcode et définir les adresses IP. Détection automatique 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. -
Page 23: Définition Du Mot De Passe
AXIS P3301/-V Guide d'installation Définition du mot de passe Pour accéder à la caméra, le mot de passe root de l'administrateur par défaut doit être défini. Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer mot de passe root) qui s'affiche lors du premier AXIS P3301/-V accès à... -
Page 24: Accès Au Flux Vidéo
Page 24 Accès au flux vidéo La page Live View (Vidéo en direct) de la caméra AXIS P3301/-V s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (Axis Media Control) afin de pouvoir visualiser le flux vidéo dans Internet Explorer. -
Page 25: Réglage De L'image Et De La Mise Au Point
AXIS P3301/-V Guide d'installation Réglage de l'image et de la mise au point Ouvrez la page Live View (Vidéo en direct) dans l'interface Internet et effectuez les réglages suivants sur la caméra : 1. Désserrez la vis de verrouillage et les vis de réglage de l'inclinaison. -
Page 26: Autres Méthodes De Définition De L'adresse Ip
Page 26 Autres méthodes de définition de l'adresse IP Le tableau ci-dessous indique les autres méthodes permettant de définir ou de déterminer l'adresse IP. Toutes les méthodes sont activées par défaut et désactivables. Système d'exploitation Windows UPnP™ (ME ou XP) MAC OS X Bonjour (10.4 ou version... - Page 27 AXIS P3301/-V Guide d'installation Remarques : • Pour ouvrir une invite de commande sous Windows : dans le menu Démarrer, sélectionnez Exécuter… et tapez cmd. Cliquez sur OK. • Pour utiliser la commande ARP sur Mac OS X, utilisez l'utilitaire Terminal dans Application > Utilitaires.
-
Page 28: Connecteurs De L'unité
Page 28 Connecteurs de l'unité Connecteur de réseau - Connecteur Ethernet RJ-45 Accepte l'alimentation éléctrique par câble Ethernet. Il est recommandé d'utiliser des câbles blindés. Connecteur d’alimentation - Miniconnecteur CC. 5,1 V CC, jusqu'à 4,0 W. Reportez-vous à l'étiquette du produit pour connaître la connexion Entrée audio - Entrée audio - 3,5 mm entrée pour microphone mono ou ligne entrée en signal mono (le canal à... -
Page 29: Diagramme De Connexion
AXIS P3301/-V Guide d'installation Diagramme de connexion AXIS P3301/-V 3,3V max. 50mA Témoins DEL Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbit/s. Clignote en cas d'activité réseau. Orange Continu en cas de connexion à un réseau 10 Mbit/s. Clignote en cas d'activité réseau. -
Page 30: Rétablissement Des Paramètres D'usine Par Défaut
Page 30 Rétablissement des paramètres d'usine par défaut Procédez comme suit pour revenir aux paramètres par défaut définis en usine et réinitialiser l'adresse IP : 1. Débranchez l'alimentation de la caméra. 2. Maintenez le bouton de commande enfoncé et rebranchez l'alimentation. 3. - Page 31 AXIS P3301/-V Installationsanleitung AXIS P3301/-V Installationsanleitung In dieser Anleitung wird die Installation der AXIS P3301 / AXIS P3301-V Fixed-Dome Netzwerk Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.
- Page 32 Seite 32 Hardwareübersicht Abdeckplatten Steuertaste Stromversorgungs anschluss (siehe Seite 42 Betriebsanzeige (LED) Netzwerkanzeige (LED) Status- anzeige (LED) Abmessungen H × B × T = 94 x 144 x 132 mm Gewicht AXIS P3301 = 425 g (ohne Netzteil) Gewicht AXIS P3301-V = 580 g (ohne Netzteil) 16-mm- Kabelführung (nicht mitgeliefert)
-
Page 33: Hardware Installieren
AXIS P3301/-V Installationsanleitung Hardware installieren WICHTIG! - Das Gehäuse der AXIS P3301-V ist nicht für den Einsatz im Aussenbereich geeignet – die Kamera sollte nur in Innenbereichen installiert werden. Kamera befestigen Für die Montage der AXIS P3301/-V können das Netzwerk- und das Stromversorgungskabel durch die Wand oder von oben bzw. -
Page 34: Kabel Anschließen
Seite 34 Kabel anschließen 1. Sie können zusätzlich externe Geräte, wie z. B. Alarmanlagen, anschließen. Informationen zur Anschlussbelegung finden Sie auf Seite 42. 2. Sie können für eine bidirektionale Audioverbindung zusätzlich einen Aktivlautsprecher anschließen. 3. Verbinden Sie die Kamera über ein abgeschirmtes Netzwerkkabel mit dem Netzwerk. 4. -
Page 35: Axis Ip Utility - Einzelne Kamera/Kleine Installation
AXIS P3301/-V Installationsanleitung AXIS IP Utility - Einzelne Kamera/kleine Installation AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden Beachten Sie, dass sich die AXIS P3301/-V und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d.h. -
Page 36: Axis Camera Management - Mehrere Kameras/Große Installation
Seite 36 AXIS Camera Management - Mehrere Kameras/große Installation Mit AXIS Camera Management können automatisch mehrere Axis-Geräte erkannt, der Verbindungsstatus angezeigt, die Firmware-Aktualisierungen verwaltet und IP-Adressen festgelegt werden. Automatische Erkennung 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. -
Page 37: Kennwort Festlegen
AXIS P3301/-V Installationsanleitung Kennwort festlegen Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf AXIS P3301/-V wird das Dialogfeld „Configure Root Password“ (Root-Kennwort konfigurieren) angezeigt . Dort kann das Kennwort festgelegt werden. -
Page 38: Auf Video-Stream Zugreifen
Seite 38 Auf Video-Stream zugreifen Die Seite „Live-View“ (Live-Ansicht) der AXIS P3301/-V wird angezeigt. Sie enthält Links zu Setup-Tools, mit denen Sie die Kamera Ihren Bedürfnissen entsprechend anpassen können. Klicken Sie auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. - Page 39 AXIS P3301/-V Installationsanleitung Bildschärfe einstellen Öffnen Sie die Seite Live View (Live-Ansicht) und nehmen Sie folgende Einstellung an der Kamera vor: 1. Lösen Sie die Feststellschraube und die Einstellschrauben zur Neigung. 2. Drehen Sie das Objektiv in die gewünschte Position. 3.
-
Page 40: Installation Abschließen
Seite 40 Installation abschließen 1. Bringen Sie das schwarze Schutzschild in der Kuppelhaube durch Drehen in Übereinstimmung mit der Kameraposition. 2. Entfernen Sie Fingerabdrücke und Staub mit einem trockenen, weichen Tuch von der Glasoberfläche. Blasen Sie Staub ggf. mit Druckluft von der Linse. 3. - Page 41 AXIS P3301/-V Installationsanleitung 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung und geben Sie die folgenden Befehle ein: Syntax unter Windows: arp -s <IP-Adresse> <Seriennummer> ping -l 408 -t <IP-Adresse> Syntax unter UNIX/Linux/Mac arp -s <IP-Adresse> <Seriennummer> temp ping -s 408 <IP-Adresse> 4.
- Page 42 Seite 42 Kameraanschlüsse Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt PoE-Anschluss. Die Verwendung von abgeschirmten Kabeln wird empfohlen. Stromversorgungsanschluss - Mini-Gleichstromanschluss. 5.1 V Gleichstrom, max 4.0 W. Siehe Produktaufkleber bezüglich ± Audio-Eingang - – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird von einem Stereosignal benutzt).
-
Page 43: Led-Anzeigen
AXIS P3301/-V Installationsanleitung Anschlussschaltbild AXIS P3301/-V 3,3 V max. 50 mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet konstant bei Verbindung zu einem 100-Mbit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet konstant bei Verbindung zu einem 10-Mbit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün... -
Page 44: Werkseitige Standardeinstellungen Wiederherstellen
Seite 44 Werkseitige Standardeinstellungen wiederherstellen Gehen Sie wie folgt vor, um sämtliche Parameter einschließlich der IP-Adresse auf die werkseitigen Standardeinstellungen zurückzusetzen: 1. Trennen Sie die Kamera von der Stromversorgung. 2. Halten Sie die Steuertaste gedrückt und schließen Sie den Netzstecker wieder an. 3. -
Page 45: Procedura Di Installazione
Guida all'installazione di AXIS P3301/-V AXIS P3301/-V Guida all'installazione Questo documento fornisce le istruzioni necessarie per installare la AXIS P3301 / AXIS P3301-V Videocamera di rete a cupola fissa nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la Guida per l'utente disponibile sul CD incluso nella confezione oppure visitare il sito Web all’indirizzo www.axis.com/techsup. -
Page 46: Panoramica Dell'hardware
Pagina 46 Panoramica dell’hardware Coperture Pulsante di comando Connettore di alimentazione Vedere sezione pagina 56 Indicatore di alimentazione Indicatore di rete Indicatore di stato Dimensioni A x L x P = 94 x 144 x 132 mm Peso AXIS P3301 = 425 g (senza alimentatore) Peso AXIS P3301-V = 580 g (senza alimentatore) AXIS P3301/-V Guida all'installazione Cavo da 16 mm... -
Page 47: Installazione Dell'hardware
Guida all'installazione di AXIS P3301/-V Installazione dell'hardware IMPORTANTE! L'alloggiamento di AXIS P3301-V non è approvato per l'utilizzo in ambienti esterni. Il prodotto può essere installato soltanto in ambienti interni. Montaggio della videocamera La videocamera AXIS P3301/-V può essere montata con i cavi di rete e di alimentazione incassati nella parete o nel soffitto oppure inseriti dall'alto o dal basso. -
Page 48: Collegamento Dei Cavi
Pagina 48 Collegamento dei cavi 1. Collegare altre periferiche esterne (facoltativo) come eventuali sistemi di allarme. Per informazioni sui pin della morsettiera di alimentazione, vedere pagina 56 2. Collegare, facoltativamente, l'altoparlante attivo e/o il microfono esterno. 3. Collegare la videocamera alla rete mediante un cavo di rete schermato. 4. -
Page 49: Axis Ip Utility: Videocamera Singola/Piccole Installazioni
Guida all'installazione di AXIS P3301/-V AXIS IP Utility: videocamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente le periferiche Axis collegate alla rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la periferica AXIS P3301/-V deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è... -
Page 50: Axis Camera Management: Più Videocamere/Grandi Installazioni
Pagina 50 AXIS Camera Management: più videocamere/grandi installazioni È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più periferiche Axis, visualizzare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP. Rilevamento automatico 1. -
Page 51: Impostazione Della Password
Guida all'installazione di AXIS P3301/-V Impostazione della password Per ottenere l'accesso al prodotto, è necessario impostare la password dell'utente amministratore predefinito root. Quando si accede ad AXIS P3301/-V per la prima volta, viene visualizzata la finestra di dialogo "Configure Root Password" (Configura password root). Per evitare una caduta di connessione di rete durante l'impostazione della password root, è... -
Page 52: Accesso Al Flusso Video
Pagina 52 Accesso al flusso video Viene visualizzata la pagina Immagini dal vivo di AXIS P3301/-V con i collegamenti agli strumenti di configurazione che consentono di personalizzare la videocamera. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. -
Page 53: Regolazione Della Messa A Fuoco
Guida all'installazione di AXIS P3301/-V Regolazione della messa a fuoco Aprire la pagina Live View (Immagini dal vivo) dell'interfaccia Web ed effettuare le seguenti operazioni nella videocamera: 1. Allentare la vite di fissaggio e le viti di regolazione dell'inclinazione. 2. Posizionare l'obiettivo nella posizione desiderata. -
Page 54: Completamento Dell'installazione
Pagina 54 Completamento dell'installazione 1. Ruotare lo schermo di protezione di colore nero all'interno della cupola per posizionare correttamente la videocamera. 2. Pulire la cupola con un panno morbido e asciutto per rimuovere polvere e impronte digitali; utilizzare un soffietto per rimuovere la polvere dall'obiettivo. 3. -
Page 55: Impostazione Dell'indirizzo Ip Con Arp/Ping
Guida all'installazione di AXIS P3301/-V Impostazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie indicato sull'etichetta di AXIS P3301/-V. 3. Aprire una finestra MS-DOS sul computer e digitare i seguenti comandi: Sintassi di Windows: arp -s <Indirizzo IP>... - Page 56 Pagina 56 Connettori Connettore di rete - Connettore Ethernet RJ-45. Supporto per Power over Ethernet. Si consiglia l’uso di cavi schermati. Connettore di alimentazione - Mini connettore CC. 5,1 V CC, max. 4,0 W. Vedere l’etichetta sul prodotto per la connessione dei poli Ingresso audio - 3,5 mm per microfono in mono o segnale mono line-in (il canale sinistro è...
-
Page 57: Schema Delle Connessioni
Guida all'installazione di AXIS P3301/-V Schema delle connessioni AXIS P3301/-V 3,3 V max. 50 mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete. Spento Assenza di connessione. -
Page 58: Ripristino Delle Impostazioni Di Fabbrica
Pagina 58 Ripristino delle impostazioni di fabbrica Questa procedura consente di ripristinare le impostazioni di fabbrica per tutti i parametri, incluso l'indirizzo IP. 1. Scollegare l'alimentazione dalla videocamera. 2. Tenere premuto il pulsante di comando e ricollegare il cavo di alimentazione. 3. -
Page 59: Pasos Para La Instalación
AXIS P3301/-V Guia de instalación AXIS P3301/-V Guía de instalación Esta guía de instalación incluye las instrucciones necesarias para instalar la AXIS P3301 / AXIS P3301-V Cámara fija domo de red en su red. Para obtener información sobre cualquier otro aspecto relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o la página www.axis.com/techsup. -
Page 60: Presentación Del Hardware
Página 60 Presentación del hardware Placas de cubierta Botón de control Conector de alimentación (consulte página 70 Indicador de alimentación (LED) Indicador de red (LED) Estado indicador Dimensiones Alt. x Anch. x Prof. = 94 x 144 x 132mm Peso AXIS P3301 = 425 g fuente de alimentación no incluida Peso AXIS P3301-V = 580 g fuente de alimentación no incluida conducto del cable de 16 mm... -
Page 61: Instalación Del Hardware
AXIS P3301/-V Guia de instalación Instalación del hardware IMPORTANTE: - La carcasa de AXIS P3301-V no es válida para uso en exteriores. El producto debe instalarse únicamente en entornos de interiores. Montaje de la cámara La AXIS P3301/-V puede montarse haciendo pasar los cables guiados a través de la pared o el techo, desde arriba o desde abajo. -
Page 62: Conexión De Los Cables
Página 62 Conexión de los cables 1. También puede conectar dispositivos externos de entrada o salida, como dispositivos de alarma. Consultepágina 70 para obtener más información sobre los pines de conectores de terminales. 2. También se puede conectar un altavoz activo y/o un micrófono exterior. 3. -
Page 63: Axis Ip Utility: Para Cámaras Individuales O Instalaciones Pequeñas
AXIS P3301/-V Guia de instalación AXIS IP Utility: para cámaras individuales o instalaciones pequeñas AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS P3301/-V. -
Page 64: Axis Camera Management: Para Varias Cámaras E Instalaciones Grandes
Página 64 AXIS Camera Management: para varias cámaras e instalaciones grandes AXIS Camera Management puede detectar automáticamente varios dispositivos Axis, mostrar el estado de la conexión, administrar las actualizaciones del firmware y configurar direcciones IP. Detección automática 1. Compruebe que la cámara está... -
Page 65: Configuración De La Contraseña
AXIS P3301/-V Guia de instalación Configuración de la contraseña Para poder acceder al producto, debe configurarse la contraseña del usuario administrador root predeterminado. Aparecerá el cuadro de diálogo ‘Configure Root Password’(Configurar contraseña de root) cuando se acceda a AXIS P3301/-V por primera vez. Para evitar que le fisgoneen por la red cuando configure la contraseña root, puede hacerlo mediante una conexión cifrada en HTTPS, la cual requiere un certificado HTTPS (consulte la nota que se encuentra a continuación). -
Page 66: Acceda Al Vídeo Continuo
Página 66 Acceda al vídeo continuo La página Live View de la AXIS P3301/-V aparece con enlaces a las herramientas de configuración que le permiten personalizar la cámara. En caso necesario, haga clic en Yes (Sí) para instalar el AMC (AXIS Media Control) y así permitir la visualización del vídeo continuo en Internet Explorer. -
Page 67: Ajuste La Imagen Y El Enfoque
AXIS P3301/-V Guia de instalación Ajuste la imagen y el enfoque Abra la página Live View en la interfaz de la web y realice los siguientes ajustes en la cámara: 1. Afloje el tornillo de bloqueo e incline los tornillos de ajuste. 2. -
Page 68: Otros Métodos Para Configurar La Dirección Ip
Página 68 Otros métodos para configurar la dirección IP Esta tabla presenta otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos. Utilícelo en el sistema operativo Windows UPnP™... - Page 69 AXIS P3301/-V Guia de instalación Notas: • Para abrir una línea de comando en Windows: desde el menú Inicio, seleccione Ejecutar... y escriba cmd. Haga clic en Aceptar. • Para utilizar el comando ARP en un sistema operativo Mac OS X, utilice la herramienta Terminal, que se encuentra en Aplicaciones >...
-
Page 70: Conectores De La Unidad
Página 70 Conectores de la unidad Conector de red - Conector RJ-45 Ethernet. Es compatible con Power over Ethernet. Se recomienda emplear cables blindados. Conector de alimentación - Conector mini de DC. 5,1V DC, máx. 4,0 W. Consulte la etiqueta del producto para la conexión ±... -
Page 71: Diagrama De Conexiones
AXIS P3301/-V Guia de instalación Diagrama de conexiones AXIS P3301/-V 3,3V máx. 50 mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad de red. Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar actividad de red. -
Page 72: Restablecimiento De Los Valores Iniciales
Página 72 Restablecimiento de los valores iniciales Esta operación restaurará todos los parámetros, incluida la dirección IP, a los valores iniciales: 1. Desconecte la alimentación de la cámara. 2. Mantenga presionado el botón de Control y vuelva a conectar la alimentación. 3. - Page 73 AXIS P3301/-V Installation Guide Page 73 Safety Notice - Battery Replacement The AXIS P3301/-V uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.
- Page 74 Installation Guide Ver.1.00 AXIS P3301/-V Printed: July 2008 © Axis Communications AB, 2008 Part No. 30902...
