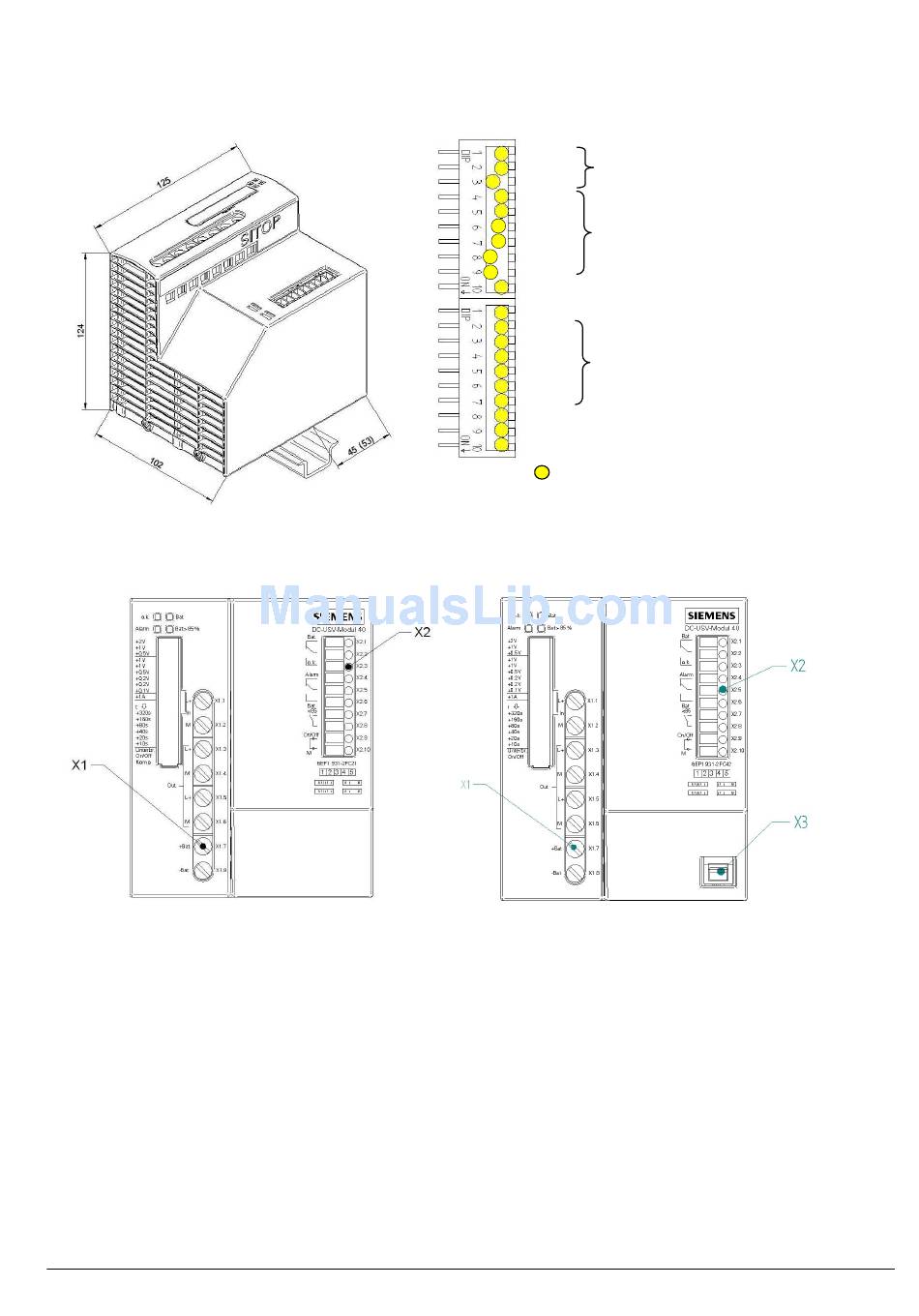

Maßbild
Dimension drawings
6EP1931-2FC21/42
Die Hutschienenbefestigung auf der Rückwand kann von der Position wie SITOP modular (Auslieferzustand) durch Lösen der 3
selbstschneidenden Schrauben auf die Position wie SITOP power versetzt werden.
The mounting position on the rail can be changed from position SITOP modular (delivery state) to new position SITOP power (remove the 3
self-tapping screws)
Hinweis
Diese Betriebsanleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen des Produkts und kann auch nicht jeden denkbaren Fall
der Aufstellung, des Betriebes oder der Instandhaltung berücksichtigen. Technische Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt der deutsche Text.
Note
These operating instructions do not purport to cover all details of the product, nor to provide for every possible contingency that may arise during installation,
operation or maintenance. Subject to change without notice. The German text applies in cases of doubt.
© Siemens AG 2016
A5E38473872, 08.2016
On / Off
+2V Zuschaltschwelle
+1V (cut-in threshold)
+0,5V +22V fest eingestellt (fixed)
+1V
+1V
+0,5V Ladeschlussspannung
+0,2V (end-of-charge voltage)
+0,2V + 26,3V fest eingestellt (fixed)
+0,1V
1A / 2A Ladestrom (charging current)
eingestellte Zeit / max. Zeit (set time / max.)
+320s
+160s
+ 80s Pufferzeit (buffering time)
+ 40s
+ 20s
+ 10s +5s fest eingestellt (fixed)
Unterbrechung output (disconnection)
Betriebszustand Akku On / Off (operating state battery)
Kompatibilität (nur bei / only 6EP1931-2FC21)
Grundeinstellung, Auslieferzustand
(basic setting, delivery state)
