Guida all'installazione di AXIS Q7406

Installazione dell'hardware

Il codificatore video AXIS Q7406 è progettato per essere installato nei seguenti rack per codificatori
video:
• AXIS 291 1U Video Server Rack
• AXIS Q7900 Rack
Installazione di AXIS Q7406 nel rack AXIS 291 1U Video Server Rack
Il rack AXIS 291 1U può contenere 3 codificatori video Axis modello blade. Gli slot sono numerati da
1 a 3, da sinistra a destra, come mostra la vista frontale. Sono numerati anche i connettori I/O di
ciascuno slot sul pannello posteriore.

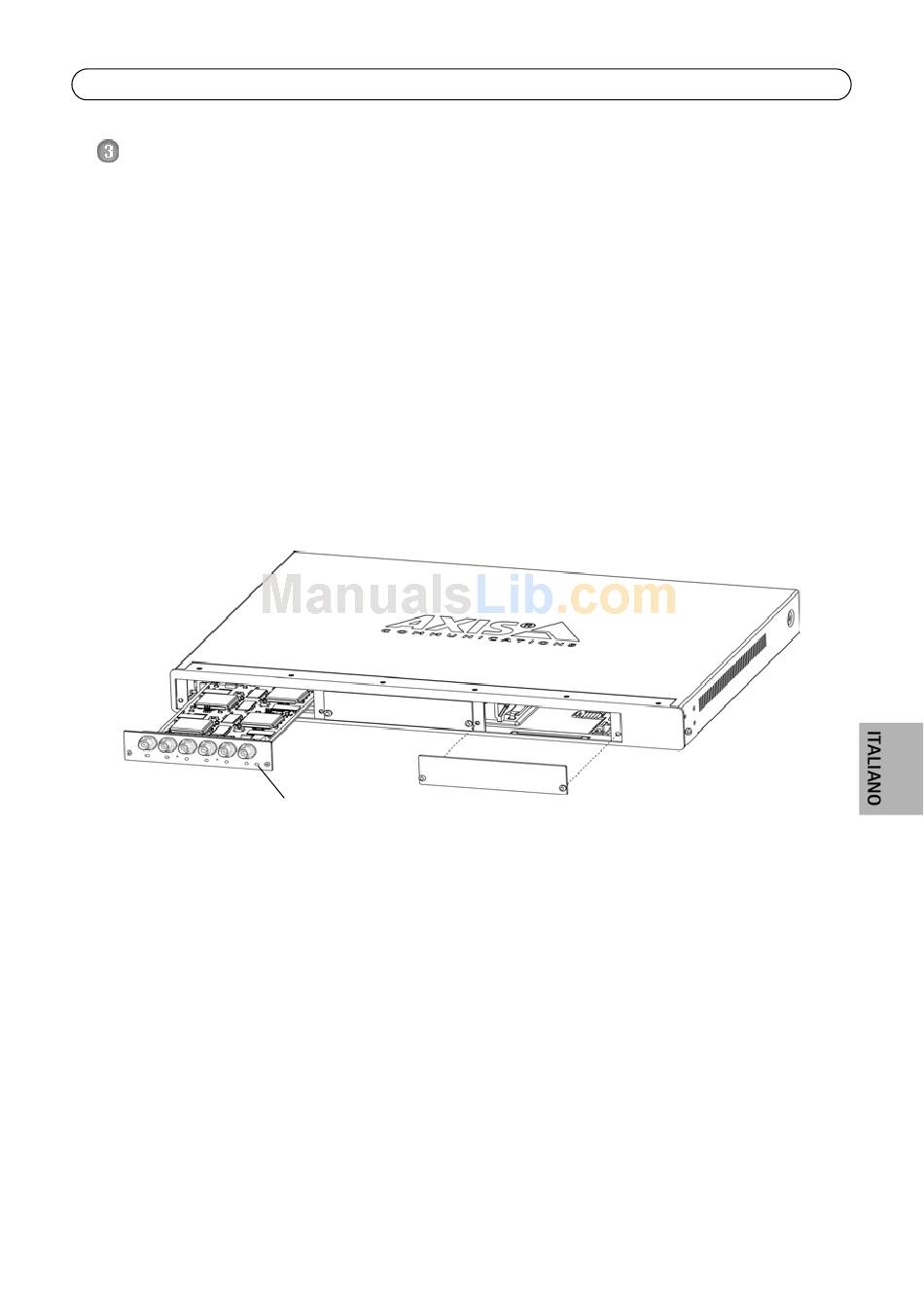

1. Rimuovere la copertura del pannello frontale dallo slot in cui verrà montato il codificatore
video. Per effettuare questa operazione, allentare la vite su ciascun lato della copertura.
2. Inserire il codificatore video facendolo scorrere lungo le guide. Il DIP switch per l'impostazione
della terminazione di linea è visibile sul bordo inferiore.
3. Fissare in posizione il codificatore video utilizzando le viti della copertura del pannello frontale.
LED di alimentazione
Note
• Non è consentito lasciare uno slot vuoto nel rack AXIS 291 1U aperto.
• Montare le coperture del pannello frontale su tutti gli slot vuoti.
Vedere la tabella Assegnazioni dei pin del connettore I/O del rack AXIS 291 1U Video Server Rack,
alla pagina 68. Per maggiori informazioni sul rack AXIS 291 1U, consultare la Guida
all'installazione di AXIS 291 1U Video Server Rack.
Pagina 57
