CUBEX 360
MOVING HEAD
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE /
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cubex 360 and is the answer not in the manual?

Questions and answers

Related Manuals for TECshow Cubex 360

Summary of Contents for TECshow Cubex 360

  • Page 1 CUBEX 360 MOVING HEAD USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE / POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR...

  • Page 2: Specifications

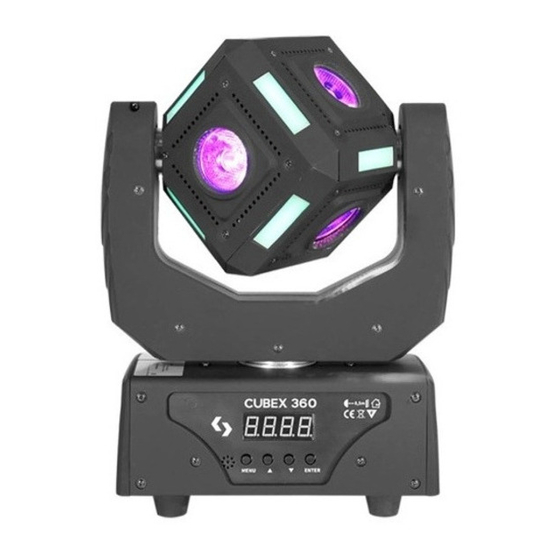

    Overview Cubex 360 is a moving head that combines six razor-sharp • Strobe effect beams with 12 ultra-bright strips, achieving stunning • Built-in effects visual effects. Equipped with 6 CREE® RGBW 10W LEDs and • 12 RGB SMD 5050 strips, the fixture is a true 2-in-1 moving Color macros head with 9º...

  • Page 3: Safety And Maintenance Information

    • Make sure the power cord is never crimped or damaged by sharp edges. If this would be the case, replacement of the cable must be done by an authorized dealer. P. 3 CUBEX 360 ENGLISH VERSION...
  • Page 4 • While choosing the installation-spot, please make sure that the device is not exposed to ex- treme heat, moisture or dust. Please don’t pro- ject the beam onto combustible substances.The P. 4 CUBEX 360 ENGLISH VERSION...

  • Page 5: Installation

    If you lack these qualifi- cations, do not attempt the installation yourself. Improper installation can result in bodily injury. Rigging Mounting Bracket Handing Bracket Safety Rope Rapid locking hook P. 5 CUBEX 360 ENGLISH VERSION...

  • Page 6: Lcd Display

    Note:This step is quite important to ensure that fixture will not drop out by the damage of clamp. LCD display 1. MENU 1.DMX IN 2. UP 2.DMX OUT 3. DOWN 3.FUSE 4. ENTER 4.POWER IN 5. DISPLAY 5.POWER OUT P. 6 CUBEX 360 ENGLISH VERSION...
  • Page 7 Tilt reverse Yes Tilt reverse No Pan Manual test 000-255 Tilt Manual test 000~255 Til2 Tilt2 Manual test 000~255 Red Manual test 000~255 Menu Gren Green Manual test 000~255 Blue Blue Manual test 000-255 P. 7 CUBEX 360 ENGLISH VERSION...

  • Page 8: Function Setting

    Sound/Auto Mode first, the different scene can be selected) • ENTER: in normal status, no function to press ENTER. 1. Press MENU to enter EDIT interface In edit mode, press ENTER to enter lower interface. P. 8 CUBEX 360 ENGLISH VERSION...

  • Page 9: Manual Test

    Angl. 2. Press Up/Down to choose ‘000~255’ 3 Press<Up/Down> to choose ‘630’，/‘540’ 3. Press Enter to confirm, or press “MENU” to exit. 4. Press <Enter> to confirm, or press “MENU” to exit. Green P. 9 CUBEX 360 ENGLISH VERSION...

  • Page 10: Software Version

    2. Press UP/DOWN to choose, then press ENTER 3. Press Up/Down to choose ‘ON’/‘OFF’ to enter Defa. 4. Press Enter to confirm, or press “MENU” to exit. 3. Press Enter to confirm,or press “MENU” to exit. Display reverse setting P. 10 CUBEX 360 ENGLISH VERSION...
  • Page 11 LED strip program 000-036 No Function 037-056 057-077 Green 078-098 Blue 099-119 R&G 120-140 R&B 141-161 G&B 162-176 R&G&B 177-186 RGB Change 187-196 Red-Chase 197-206 Green-Chase 207-216 Blue-Chase 217-226 R&G-Chase 227-236 R&B-Chase 237-246 G&B-Chase R&G&B-Chase P. 11 CUBEX 360 ENGLISH VERSION...
  • Page 12 Tilt 0-200° Tilt Fine 000-255 Tilt Fine Infinite tilt 000-030 Stop 031-140 clockwise,from fast to slow 141-145 Stop 146-255 Counter-Clockwise from slow to fast Speed 000-255 Pan/Tilt Speed from fast to slow 000-255 Red(0-100%) P. 12 CUBEX 360 ENGLISH VERSION...
  • Page 13 LED strip program 000-036 No Function 037-056 057-077 Green 078-098 Blue 099-119 R&G 120-140 R&B 141-161 G&B 162-176 R&G&B 177-186 RGB Change 187-196 Red-Chase 197-206 Green-Chase 207-216 Blue-Chase 217-226 R&G-Chase 227-236 R&B-Chase 237-246 G&B-Chase R&G&B-Chase P. 13 CUBEX 360 ENGLISH VERSION...
  • Page 14 166-185 G&B 186-205 R&G&B&W 206-255 RGB Change Fast-Slow CH16 Function 000-049 No Function 050-069 Auto 1 070-089 Auto 2 090-109 Auto 3 110-119 Sound (5s after start sound mode) 120-249 No Function Whole Reset P. 14 CUBEX 360 ENGLISH VERSION...

  • Page 15: Dmx-512 Control Connection

    This device have 16 channels, so the first device starting ad- dress set 1, second is 17(1+16), third is 33(17+16) and so on. P. 15 CUBEX 360 ENGLISH VERSION...

  • Page 16: Cleaning And Maintenance

    Cut off power before cleaning and maintenance! • Do not see directly light source when open the light, and make sure power off before do any in- stallation or maintenance. • Wires connection must be done professional P. 16 CUBEX 360 ENGLISH VERSION...

  • Page 17: Warranty Card

    Cost of fittings should be charged by user if product need maintenance after 1 year .Please cut this warranty card and shipped it along with the product to our factory when applying for warranty. Product Purchasing date Code of invoice Warranty date: From User’s name Company P. 17 CUBEX 360 ENGLISH VERSION...

  • Page 18: Especificaciones

    Descripción Cubex 360 es un cabezal móvil que combina 6 haces • Movimiento tilt ilimitado definidos con 12 tiras ultra-brillantes, logrando efectos de • Funcionamiento sin parpadeo (ideal broadcasting). gran impacto visual. Equipado con 6 LEDs CREE® RGBW de 10W y 12 tiras SMD 5050 de 4 LEDs RGB cada una, el equipo Control •...

  • Page 19: Instrucciones De Seguridad

    2. Introducción Gracias por haber elegido el producto Cubex 360. Por su seguridad, lea atentamente el manual antes de utilizar el equipo. Para la instalación, póngase en contacto con un profesional certificado y procure seguir las instrucciones de esta guía para garantizar su funcionamiento y manten- imiento.
  • Page 20 La distancia mínima requerida entre la salida de luz del equipo y la superficie a iluminar debe ser superior a los 3 metros. P. 20 CUBEX 360 VERSION ESPAÑOL...

  • Page 21: Instalación

    Si no cumple con estos requisitos, no realice la instalación por sus medios. Una instalación inadecuada podría re- sultar en lesiones corporales graves. Anclaje Morza Abrazadera Cable de Segurdiad Mosquetón P. 21 CUBEX 360 VERSION ESPAÑOL...

  • Page 22: Pantalla Lcd

    Pantalla LCD 1. MENU 1. ENTRADA DMX 2. UP 2. SALIDA DMX 3. DOWN 3. FUSIBLE 4. ENTER 4. ENTRADA DE POTENCIA 5. PANTALLA 5. SALIDA DE POTENCIA P. 22 CUBEX 360 VERSION ESPAÑOL...
  • Page 23 Tilt hacia atrás desactivado Prueba manual Pan 000-255 Prueba manual de tilt 000~255 Til2 Prueba manual de tilt2 000~255 Prueba manual de rojo 000~255 Menu Gren Prueba manual de verde 000~255 Blue Prueba manual de azul 000-255 P. 23 CUBEX 360 VERSION ESPAÑOL...

  • Page 24: Configuración De Funciones

    (Antes de configurar este modo, ingrese al sub edición para ingresar en la opción seleccionada. menú < Lost> para seleccionar <Soun> o <Auto>. Active el modo Sound/Auto primero. Luego podrá seleccionar las diferentes escenas.) P. 24 CUBEX 360 VERSION ESPAÑOL...
  • Page 25 1. Presione <MENU> para acceder a la interfaz EDIT. 3) Presione <Enter> para confirmar la selección o 2. Presione <UP/DOWN> para desplazarse por el "MENU" para salir. menú y luego <ENTER> para acceder a Angl. P. 25 CUBEX 360 VERSION ESPAÑOL...
  • Page 26 <ENTER> para acceder a LED. 3. Presione <Enter> para confirmar la selección o 3. Presione <Up/Down> para escoger entre ‘ON’ y ‘OFF’ . "MENU" para salir. 4. Presione <Enter> para confirmar la selección o "MENU" para salir. P. 26 CUBEX 360 VERSION ESPAÑOL...
  • Page 27 141-161 Verde y azul 162-176 177-186 Variación RGB 187-196 Chase rojo 197-206 Green-Chase verde 207-216 Blue-Chase azul 217-226 R&G-Chase rojo y verde 227-236 R&B-Chase rojo y azul 237-246 G&B-Chase verde y azul R&G&B-Chase RGB P. 27 CUBEX 360 VERSION ESPAÑOL...
  • Page 28 Pan fino Tilt 000-255 Tilt 0-200° Tilt fino 000-255 Tilt fino Tilt infinito 000-030 Detenido 031-140 En sentido horario, velocidad decreciente 141-145 Detenido 146-255 En sentido anti-horario, velocidad creciente Velocidad 000-255 Pan/tilt velocidad decreciente P. 28 CUBEX 360 VERSION ESPAÑOL...
  • Page 29 Verde y azul 162-176 177-186 Variación RGB 187-196 Chase rojo 197-206 Green-Chase verde 207-216 Blue-Chase azul 217-226 R&G-Chase rojo y verde 227-236 R&B-Chase rojo y azul 237-246 G&B-Chase verde y azul 247-255 RGB-Chase RGB P. 29 CUBEX 360 VERSION ESPAÑOL...
  • Page 30 Verde y azul 186-205 RGBW 206-255 Variación RGB (rápido-lento) CH16 Function 000-049 Sin función 050-069 Automático 1 070-089 Automático 2 090-109 Automático 3 110-119 Modo audiorítmico (5s después de iniciado) 120-249 Sin función 250-255 Restablecer todo P. 30 CUBEX 360 VERSION ESPAÑOL...

  • Page 31: Conexión Dmx 512

    Este equipo cuenta con 16 canales, por lo cual la dirección DMX del primer equipo será 1, del segundo será 17 (1+16), del tercero será 33 (17+16), etc. P. 31 CUBEX 360 VERSION ESPAÑOL...

  • Page 32: Limpieza Y Mantenimiento

    • No mire de forma directa hacia la fuente de luz. • Las personas fotosensitivas o con epilepsia cor- ren riesgo de sufrir convulsiones. • Un profesional certificado debe realizar la conex- ión eléctrica P. 32 CUBEX 360 VERSION ESPAÑOL...

  • Page 33: Tarjeta De Garantía

    Luego del año de compra, los costos de mantenimiento son responsabilidad del usuario. Para hacer uso de la garantía, corte esta tarjeta y envíela al fabricante o distribuidor. Producto Fecha compra Factura Número Garantía Desde Hasta Nombre de user Dirección Empresa P. 33 CUBEX 360 VERSION ESPAÑOL...
  • Page 34 FOR MORE INFO ON THIS PRODUCT PLEASE CHECK WWW.TEC-SHOW.COM / PARA MAS INFORMACION SOBRE ESTE PRODUCTO VISITE WWW.TEC-SHOW.COM...
