- Page 1 HALO 1R Beam Moving Head USER MANUAL / MANUAL DE USUARIO PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR P. 1 | Tecshow Halo 17...
-
Page 2: Specifications

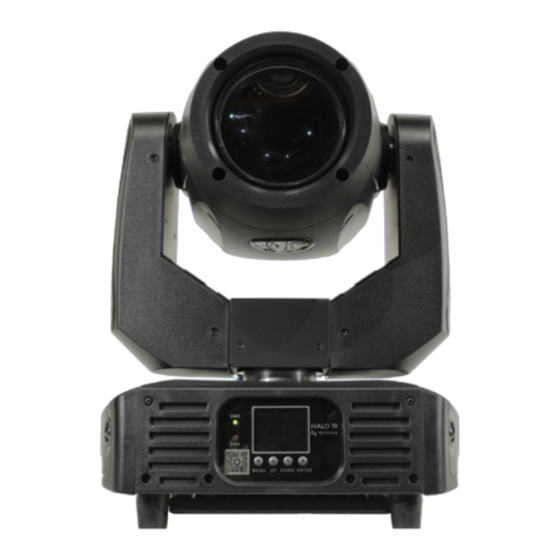

• DMX channels: 12 • Operational modes: DMX, Master/Slave & au- Halo 1R is a very compact beam moving head that to-run features a 120W 1R lamp. With a 3.5º beam angle, the fixture delivers a powerful parallel beam that... -
Page 3: Safety Warning Information
Before installation, please make sure your use pow- er supply voltage and marked voltage. Note: Before any install,maintain and clean lamp, please confirm cut off the power supply. P. 3 | Tecshow Halo 17 English version... -
Page 4: Control Board
Press OK key again, selected ten place and DMX Address 1-512 edit. Press OK key again, select the first place and edit. Press it to exit the edit state. Channel Mode 12CH Mode Sound Sense 0-100 Invert Pan P. 4 Tecshow Halo 1R | English version... -
Page 5: Manual Control Interface
Press ok key see the confirmation dialog box, Press OK key to reset surface, all motors reset. System information Option Instruction Current software version: A101 DMX Monitor Enter into sub-surface, using value and percentage show the DMX channel to check. P. 5 | Tecshow Halo 17 English version... -
Page 6: Advanced Interface
Running in positive direction, the step value adding, Run- ning in negative direction, the step value reduced. Tilt codewheel step Running in positive direction, the step value adding, Run- ning in negative direction, the step value reduced. P. 6 Tecshow Halo 1R | English version... -
Page 7: Dmx Channel
Function 0---255 0---255 PAN FINE 0---255 TILT 0---255 TILT FINE 0---255 PAN-TILT Speed COLOR 0---4 White 5---9 White+color1 10---14 Color1 15---19 Color1+color2 20---24 Color2 25---29 Color2+color3 30---34 Color3 35---39 Color3+color4 40--44 Color4 P. 7 | Tecshow Halo 17 English version... - Page 8 Gobo wheel shake from slow to fast. Every 5 values a gobo 120--185 Gobo wheel reverse rotation from fast to slow 186--190 Stop 191--255 Gobo wheel Forward rotation from slow to fast 0---127 PRISM 128---255 P. 8 Tecshow Halo 1R | English version...
- Page 9 200---255 Reset all motors PAN - channel 1 PAN FINE - channel 2 TILT - channel 3 TILT FINE - channel 4 PAN/TILT Speed – channel 5 Color wheel - channel 6 P. 9 English version | Tecshow Halo 17...
- Page 10 BLUE DARK YELLOW + BLUE DARK YELLOW ROSE RED +DARK YELLOW ROSE RED GREEN + ROSE RED GREEN LIGHT YELLOW + GREEN LIGHT YELLOW RED + LIGHT YELLOW WHITE + RED WHITE P. 10 Tecshow Halo 1R | English version...
- Page 11 GOBO 1 SHAKE SLOW TO FAST White SHAKE SLOW TO FAST GOBO 11 GOBO 10 GOBO 9 GOBO 8 GOBO 7 GOBO 6 GOBO 5 GOBO 4 GOBO 3 GOBO 2 GOBO 1 WHITE P. 11 English version | Tecshow Halo 17...
- Page 12 5 seconds. 100-149 Reset small motors 80-99 UNUSED RANGE 60-79 LAMP OFF Lamp switch passing through the unused 40-59 Lamp ON range and staying 5 seconds. 0-39 UNUSED RANGE P. 12 Tecshow Halo 1R | English version...
- Page 13 Pin 3: Signal + This lamp use 3 core XLR plug (plug seat). If use 3 core XLR plugs (plug seat), you must use a conver- sion line (5 core to 3 core), as shown: P. 13 English version | Tecshow Halo 17...
-
Page 14: Maintenance
20 day, at least clean the internal optical system every 60 days. c. Please don’t to use the alcohol etc organic sol- vent clean the out shell, in case it is damaged. P. 14 Tecshow Halo 1R | English version... - Page 15 (plug seat), you must use a conversion line (5 core to 3 core), as shown: The conversion of three and five core plug (male and female) Design and product specifications are subject to change without prior notice. P. 15 English version | Tecshow Halo 17...
-
Page 16: Especificaciones
Canales DMX: 12 • Modos de operación: DMX, Master/Slave & Halo 1R es un muy compacto cabezal móvil tipo automático beam que cuenta con una lámpara 1R de 120W. Con un ángulo de haz de 3,5º, el equipo proyecta un haz... -
Page 17: Instrucciones De Seguridad
12 m de la unidad. No mire de forma directa a la salida de luz. Compruebe que el voltaje utilizado no sea superior o inferior al indicado en el presente manual. P. 17 | Tecshow Halo 17 Versión Español... -
Page 18: Panel De Control
OK, seleccione la tercera cifra y edítela. Presione nuevamente OK para salir de modo de edición. Channel Mode Modo de canales DMX: 12. Sound Sense 0-100 Sensibilidad de sonido Inversión de pan (encendido/apagado) Invert Pan P. 18 Tecshow Halo 1R | Versión Español... -
Page 19: Información Del Sistema
Información del sistema Opción Descripción Ver la versión actual del software: A101. DMX Monitor Ingrese a la interfaz secundaria, utilice el valor y el porcentaje para mostrar el canal DMX a verificar. P. 19 | Tecshow Halo 17 Versión Español... - Page 20 Si se ejecuta hacia adelante, el valor de paso añade. Si se ejecuta hacia atrás, el valor de paso, disminuye. Tilt codewheel step Si se ejecuta hacia adelante, el valor de paso añade. Si se ejecuta hacia atrás, el valor de paso, disminuye. P. 20 Tecshow Halo 1R | Versión Español...
- Page 21 Blanco + color 1 10---14 Color 1 15---19 Color 1 + color 2 20---24 Color 2 25---29 Color 2 + color 3 30---34 Color 3 35---39 Color 3 + color 4 40--44 Color 4 P. 21 | Tecshow Halo 17 Versión Español...
- Page 22 Movimiento de rueda de gobos, velocidad creciente. Un gobo cada 5 valores. 120--185 Rueda de color, rotación de hacia atrás, velocidad decreciente 186--190 Detención 191--255 Rueda de gobos, rotación hacia adelante, velocidad creciente P. 22 Tecshow Halo 1R | Versión Español...
- Page 23 Restablecer todos los motores PAN - canal1 PAN FINE - canal2 TILT - canal 3 TILT FINE - canal 4 Velocidad de PAN/TILT - canal 5 Rueda de color - canal 6 P. 23 Versión Español | Tecshow Halo 17...
- Page 24 AMARILLO OSCURO + AZUL AMARILLO OSCURO ROJO ROSADO + AMARILLO OSCURO ROJO ROSADO VERDE + ROJO ROSADO VERDE AMARILLO CLARO + VERDE AMARILLO CLARO ROJO + AMARILLO CLARO ROJO BLANCO + ROJO BLANCO P. 24 Tecshow Halo 1R | Versión Español...
- Page 25 MOVIMIENTO DE GOBO 1, VELOCIDAD CRECIENTE BLANCO, MOVIMIENTO CON VELOCIDAD CRECIENTE GOBO 11 GOBO 10 GOBO 9 GOBO 8 GOBO 7 GOBO 6 GOBO 5 GOBO 4 GOBO 3 GOBO 2 GOBO 1 BLANCO P. 25 | Tecshow Halo 17 Versión Español...
- Page 26 Restablecer motores pequeños 80-99 RANGO NO UTILIZADO 60-79 LÁMPARA APAGADA Esta función se activa al pasar por el rango no utilizado y permanecer allí 5 40-59 Lámpara encendida segundos. 0-39 RANGO NO UTILIZADO P. 26 Tecshow Halo 1R | Versión Español...
-
Page 27: Conexión Dmx
Clavija 2: Señal - Clavija 3: Señal + Este equipo utiliza conectores XLR-3. Si no utiliza conectores XLR-3 (enchufe), debe emplear un cable de conversión (5 núcleos a 3 núcleos), como se muestra a continuación: P. 27 | Tecshow Halo 17 Versión Español... -
Page 28: Mantenimiento
ópticas externas, al menos, cada 20 días. Y las piezas ópticas internas, cada 60 días. c. Evite el uso de productos que contengan alco- hol o solventes para limpiar la cubierta. P. 28 Tecshow Halo 1R | Versión Español... - Page 29 (5 núcleos a 3 núcleos), como se muestra a continuación: Diagrama de conec- tores de 3 y 5 clavijas (macho y hembra). Observación: La información de este manual está sujeta a cambios sin previo aviso. P. 29 | Tecshow Halo 17 Versión Español...
- Page 30 P. 30 Tecshow Halo 1R |...
