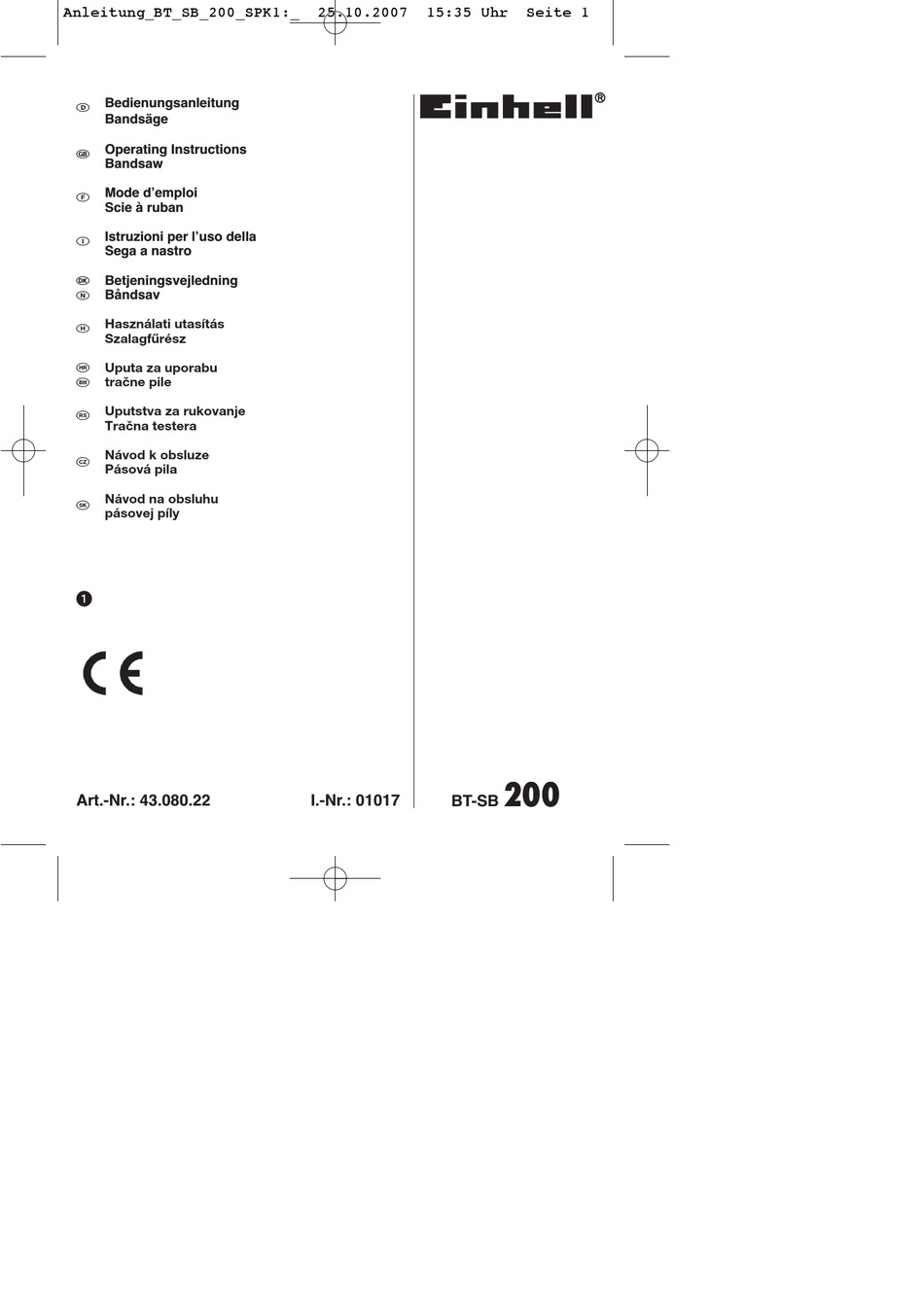

Anleitung_BT_SB_200_SPK1:_
Bedienungsanleitung
Bandsäge
Operating Instructions
Bandsaw
Mode dʼemploi
Scie à ruban
Istruzioni per lʼuso della
Sega a nastro
Betjeningsvejledning
Båndsav
Használati utasítás
Szalagfűrész
Uputa za uporabu
B
tračne pile
f
Uputstva za rukovanje
4
Tračna testera
Návod k obsluze
j
Pásová pila
Návod na obsluhu
W
pásovej píly
Art.-Nr.: 43.080.22
25.10.2007
15:35 Uhr
200
I.-Nr.: 01017
BT-SB
Seite 1
