READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at www.broan.com/register.
Easy installation in both
new construction and retrofit
© 2017 Broan
ZB80M
ZB110M
n

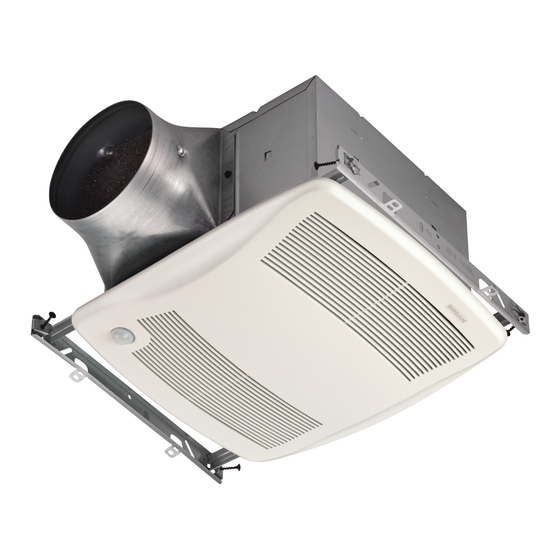

X2 | Multi-Speed
Ventilation Fan
with Motion Sensor
INSTALLATION GUIDE
Table of Contents
Warnings and Cautions
Typical Installation
New Construction Installation
Retrofit Installation
Operation
Cleaning and Maintenance
Troubleshooting
Service Parts
Warranty
2
2
3
7
12
12
12
13
14
Advertisement
Table of Contents
Related Manuals for Broan ZB80M
Summary of Contents for Broan ZB80M
- Page 1 ZB80M ZB110M READ AND SAVE THESE INSTRUCTIONS X2 | Multi-Speed Installer: leave this guide with homeowner. Ventilation Fan Register your product online at www.broan.com/register. with Motion Sensor INSTALLATION GUIDE Table of Contents Warnings and Cautions Typical Installation New Construction Installation...
-
Page 2: Typical Installation
Page 2 ZB80M ZB110M Installation Guide WARNING CAUTION TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR . For general ventilating use only. Do not use to exhaust INJURY TO PERSONS, OBSERVE THE FOLLOWING: hazardous or explosive materials and vapors. -
Page 3: New Construction Installation
Page 3 ZB80M ZB110M Installation Guide New Construction Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • 6" round metal ducting recommended for best performance. Use of other ducting is acceptable but may impact performance. • Phillips screwdriver •... - Page 4 Screws from Parts Bag Attach Duct Connector and Ducting Top and bottom flanges Screw from go outside Housing Parts Bag Insert tab into slot inside Housing Tape Tape 6" Ducting Tape 4" Ducting 6" to 4" Reducer (for Model ZB80M only)
- Page 5 Page 5 ZB80M ZB110M Installation Guide New Construction Installation Connect Wires and Install Knockout Plate • Run 120VAC electrical wiring to the installation location. • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag.
- Page 6 Page 6 ZB80M ZB110M Installation Guide New Construction Installation Insert Mask and Finish Ceiling • Install ceiling material. • Cut out around Housing. Mask protects unit during construction. Remove before installing Grille. CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: If the blower was unplugged, power must be disconnected (see page 2, WARNING item 2) before inserting motor plugs into control assembly.
-
Page 7: Retrofit Installation
Page 7 ZB80M ZB110M Installation Guide Retrofit Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • Ruler • Tape to seal duct connections • Phillips screwdriver • Pencil • Existing rigid duct will require the addition of a short length of flexible duct •... - Page 8 Page 8 ZB80M ZB110M Installation Guide Retrofit Installation Remove Blower Assembly Set aside Blower Assembly Both sides Remove Wiring Panel Set aside Wiring Panel Set aside screw Insert Mounting Frame Remove screws from Mounting Frame Bend up and set aside...
- Page 9 Housing as it is inserted into Mounting Frame Attach Ducting and Duct Connector Screw from Parts Bag Pull existing ductwork into Housing Insert tab into slot inside Housing Tape Tape 6" Ducting Tape 4" Ducting 6" to 4" Reducer (for Model ZB80M only)
- Page 10 Page 10 ZB80M ZB110M Installation Guide Retrofit Installation Install Knockout Plate, Connect Wires and Reinstall Wiring Panel • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag. • Connect wires as shown in wiring diagram.
- Page 11 Page 11 ZB80M ZB110M Installation Guide Retrofit Installation Reinsert and Secure Blower Assembly CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: Power must be disconnected (see page 2, WARNING item 2) before inserting motor plugs into control assembly. Screws from Parts Bag If ceiling repairs are needed, place Mask in Housing after Blower Assembly is secured.
-
Page 12: Cleaning And Maintenance
* The user-adjustable controls are located in one corner of the Fan Housing, behind the Grille. ZB80M User-adjustable controls ZB110M User-adjustable controls To Turn Fan OFF Turn the master switch OFF. -
Page 13: Warnings And Cautions
Motion Control Assembly 97020846 Control Assembly & Motor (ZB80M) 97020845 Control Assembly & Motor (ZB110M) 97018331 Duct Connector 99111513 6” to 4” Reducer (ZB80M only) 99020301 Blower Wheel 97019371 Scroll Assembly (ZB80M) 97018768 Scroll Assembly (ZB110M) 97018775 Grille Assembly (includes 12) 99140208 Grille Spring (2 req’d) -
Page 14: Warranty
Fan or part thereof, to the extent Broan finds it to be covered by and in breach of this limited warranty. Broan will ship the repaired or replaced Fan or replacement parts to you at no charge. - Page 15 LEA Y CONSERVE ESTAS INSTRUCCIONES X2 | Ventilador de Aviso al instalador: Deje esta guía con el dueño de la casa. velocidad múltiple con Registre su producto en línea en www.broan.com/register. sensor de movimiento GUÍA DE INSTALACIÓN Índice Advertencias y precauciones Instalación típica...
-
Page 16: Instalación Típica
Página 2 Guía de instalación del ventilador ZB80M ZB110M ADVERTENCIA PRECAUCIÓN PARA REDUCIR RIESGO INCENDIOS, DESCARGAS 1. Solo para usarse como medio de ventilación general. No debe usarse ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS SIGUIENTES para la extracción de materiales o vapores peligrosos o explosivos. -
Page 17: Instalación En Una Construcción Nueva
Página 3 Guía de instalación del ventilador ZB80M ZB110M Instalación en una construcción nueva Herramientas necesarias Materiales necesarios • Destornillador eléctrico con cabeza Phillips • Se recomienda utilizar conductos metálicos redondos de 6 pulg. (15.2 cm) para obtener un desempeño óptimo. - Page 18 Introduzca la pestaña en la ranura del interior de la cubierta Conductos de Cinta Conductos de Cinta 6 pulg. (15.2 cm) Cinta 4 pulg. (10.2 cm) Reductor de 6 a 4 pulg (15.2 a 10.2 cm) (para modelo ZB80M solamente)
- Page 19 Página 5 Guía de instalación del ventilador ZB80M ZB110M Instalación en una construcción nueva Conecte los cables e instale la placa de agujero ciego • Tienda el cable eléctrico de 120 VCA hasta el lugar de la instalación. • Use conectores aprobados por UL para fijar el cableado a la placa de agujero ciego incluida en la bolsa de piezas.
- Page 20 Página 6 Guía de instalación del ventilador ZB80M ZB110M Instalación en una construcción nueva Inserte la cubierta protectora y finalice el cielo raso • Instale el material del cielo raso. • Recorte alrededor de la cubierta. La cubierta protege la unidad durante la PRECAUCIÓN...
-
Page 21: Instalación De Conversión
Página 7 Guía de instalación del ventilador ZB80M ZB110M Instalación de conversión Herramientas necesarias Materiales necesarios • Destornillador eléctrico con cabeza Phillips • Regla • Cinta para sellar las conexiones de los conductos • Destornillador Phillips • Lápiz • Los conductos rígidos existentes requerirán la •... - Page 22 Página 8 Guía de instalación del ventilador ZB80M ZB110M Instalación de conversión Retire el conjunto del ventilador Ponga a un lado el conjunto del ventilador Ambos lados Retire el panel de cableado Ponga a un lado el panel de cableado...
- Page 23 Introduzca la pestaña en la ranura del interior de la cubierta Conductos de Cinta Cinta Conductos de 6 pulg. (15.2 cm) Cinta 4 pulg. (10.2 cm) Reductor de 6 a 4 pulg (15.2 a 10.2 cm) (para modelo ZB80M solamente)
-
Page 24: Funcionamiento
Página 10 Guía de instalación del ventilador ZB80M ZB110M Instalación de conversión Instale la placa de agujero ciego, conecte los cables y reinstale el panel de cableado • Use conectores aprobados por UL para fijar el cableado a la placa de agujero ciego incluida en la bolsa de piezas. - Page 25 Página 11 Guía de instalación del ventilador ZB80M ZB110M Instalación de conversión Reinserte y fije el conjunto del ventilador PRECAUCIÓN PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL: Debe desconectar la electricidad (vea la página 16, ADVERTENCIA, punto 2) antes de insertar los enchufes del motor en el conjunto de control.
- Page 26 * Los controles ajustables por el usuario están situados en una esquina de la cubierta del ventilador, detrás de la rejilla. Controles ajustables por el usuario del ZB80M Controles ajustables por el usuario del ZB110M Para APAGAR el ventilador...
-
Page 27: Resolución De Problemas
Página 13 Guía de instalación del ventilador ZB80M ZB110M Resolución de problemas Piezas de servicio Antes de continuar, desconecte la alimentación, como se indica en las secciónes de ADVERTENCIA y PRECAUTION de la página anterior. Síntoma: El ventilador no funciona. -
Page 28: Garantía
Ventilador o del repuesto a Broan. Esta garantía no cubre (a) el mantenimiento y el servicio normales, (b) el desgaste normal, (c) todo Ventilador o repuesto sometido a mal uso, abuso, uso anormal, negligencia, accidente, mantenimiento inadecuado o insuficiente, conservación o reparación (que no... - Page 29 ZB110M LISEZ ET CONSERVEZ CES INSTRUCTIONS X2 | Ventilateur multivitesse À l’attention de l’installateur : laissez ce guide chez le client. avec détecteur Enregistrez votre produit en ligne sur www.broan.ca/register.asp de mouvement GUIDE D’INSTALLATION Table des matières Avertissements et mises en garde...
- Page 30 Page 2 ZB80M ZB110M Guide d’installation AVERTISSEMENT ATTENTION POUR DIMINUER LE RISQUE D’INCENDIE, D’ÉLECTROCUTION OU Réservé exclusivement à la ventilation générale. Ne pas utiliser DE BLESSURE, RESPECTER LES PRÉCAUTIONS CI-DESSOUS : pour évacuer des matières ou des vapeurs dangereuses ou explosives.
- Page 31 Page 3 ZB80M ZB110M Guide d’installation Installation dans une construction neuve Outils nécessaires Matériaux nécessaires • Tournevis électrique avec embout Phillips • Conduit rond en métal de 6 po recommandé pour une meilleure performance. Du conduit différent est acceptable, au prix d’une performance inférieure.
- Page 32 Page 4 ZB80M ZB110M Guide d’installation Installation dans une construction neuve Encliqueter et fixer le boîtier Mettre le boîtier en place entre les solives et pincer la glissière de chaque côté du cadre de montage pour verrouiller le boîtier en place.
- Page 33 Page 5 ZB80M ZB110M Guide d’installation Installation dans une construction neuve Raccorder les fils et installer la plaque de câblage • Acheminer les fils 120 V CA à l’emplacement de l’installation. • Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
- Page 34 Page 6 ZB80M ZB110M Guide d’installation Installation dans une construction neuve Mettre le masque et finir le plafond • Installer le matériau du plafond. • Découper autour du boîtier. Le masque protège l’appareil pendant les ATTENTION travaux . Retirer le masque avant d’installer la grille.
- Page 35 Page 7 ZB80M ZB110M Guide d’installation Installation lors de rénovation Outils nécessaires Matériaux nécessaires • Tournevis électrique avec embout Phillips • Ruban adhésif pour l’étanchéité des joints • Règle • Tournevis Phillips • Un conduit rigide existant nécessite l’ajout • Crayon •...
- Page 36 Page 8 ZB80M ZB110M Guide d’installation Installation lors de rénovation Retirer l’ensemble ventilateur Mettre de côté l’ensemble ventilateur. Des deux côtés Retirer le panneau de branchement Mettre de côté le panneau de branchement Mettre de côté la vis Installer le...
- Page 37 Page 9 ZB80M ZB110M Guide d’installation Installation lors de rénovation Fixer le cadre de montage Vis conservées lors de l’étape 7 Encliqueter le boîtier Faire passer les fils existants dans le boîtier en insérant celui-ci dans le cadre de montage.
- Page 38 Page 10 ZB80M ZB110M Guide d’installation Installation lors de rénovation Installer la plaque de câblage, raccorder les fils et reinstaller le panneau de branchement • Raccorder les fils à la plaque de câblage fournie dans le sachet de pièces à l’aide de connecteurs homologués UL.
- Page 39 Page 11 ZB80M ZB110M Guide d’installation Installation lors de rénovation Reinsérer et fixer l’ensemble ventilateur ATTENTION POUR ÉVITER D’ENDOMMAGER LE MOTEUR/LA COMMANDE : L’alimentation doit être coupée avant d’insérer les fiches du moteur dans l’ensemble de commande (voir page 16, AVERTISSEMENT point 2).
- Page 40 Page 12 ZB80M ZB110M Guide d’installation Nettoyage et entretien AVERTISSEMENT Avant toute intervention sur l’appareil ou nettoyage de celui-ci, couper l’alimentation électrique au tableau de distribution et verrouiller le dispositif de sectionnement pour ATTENTION empêcher toute remise sous tension accidentelle. S’il est impossible de verrouiller le dispositif de sectionnement, y fixer solidement et de POUR ÉVITER D’ENDOMMAGER LE...
- Page 41 97018472 Ensemble de panneau de fils/ faisceau électrique 97018846 Ens. de contrôle et capteur de mouvement 97020846 Ens. de commande et moteur (ZB80M) 97020845 Ens. de commande et moteur (ZB110M) 97018331 Raccord de conduit 99111513 Réducteur de 6 po à 4 po (Modèle ZB90MC seulement)
- Page 42 à l’envoi à Broan du ventilateur ou des pièces. La présente garantie ne couvre pas (a) l’entretien ni les réparations normales, (b) l’usure normale, (c) les ventilateurs ou pièces détachées ayant été...
