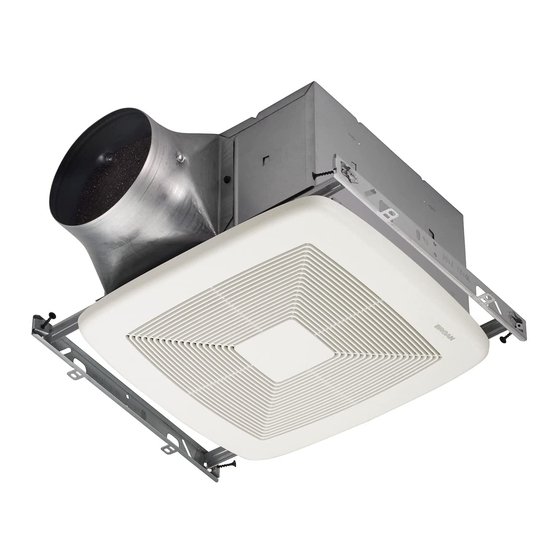

Broan ZB80 Installation Manual
X2 | multi-speed ventilation fan
Hide thumbs
Also See for ZB80:
- Installation manual (13 pages) ,
- Installation manual (40 pages) ,
- Installation manual (40 pages)
Table of Contents
Advertisement
Available languages
Available languages

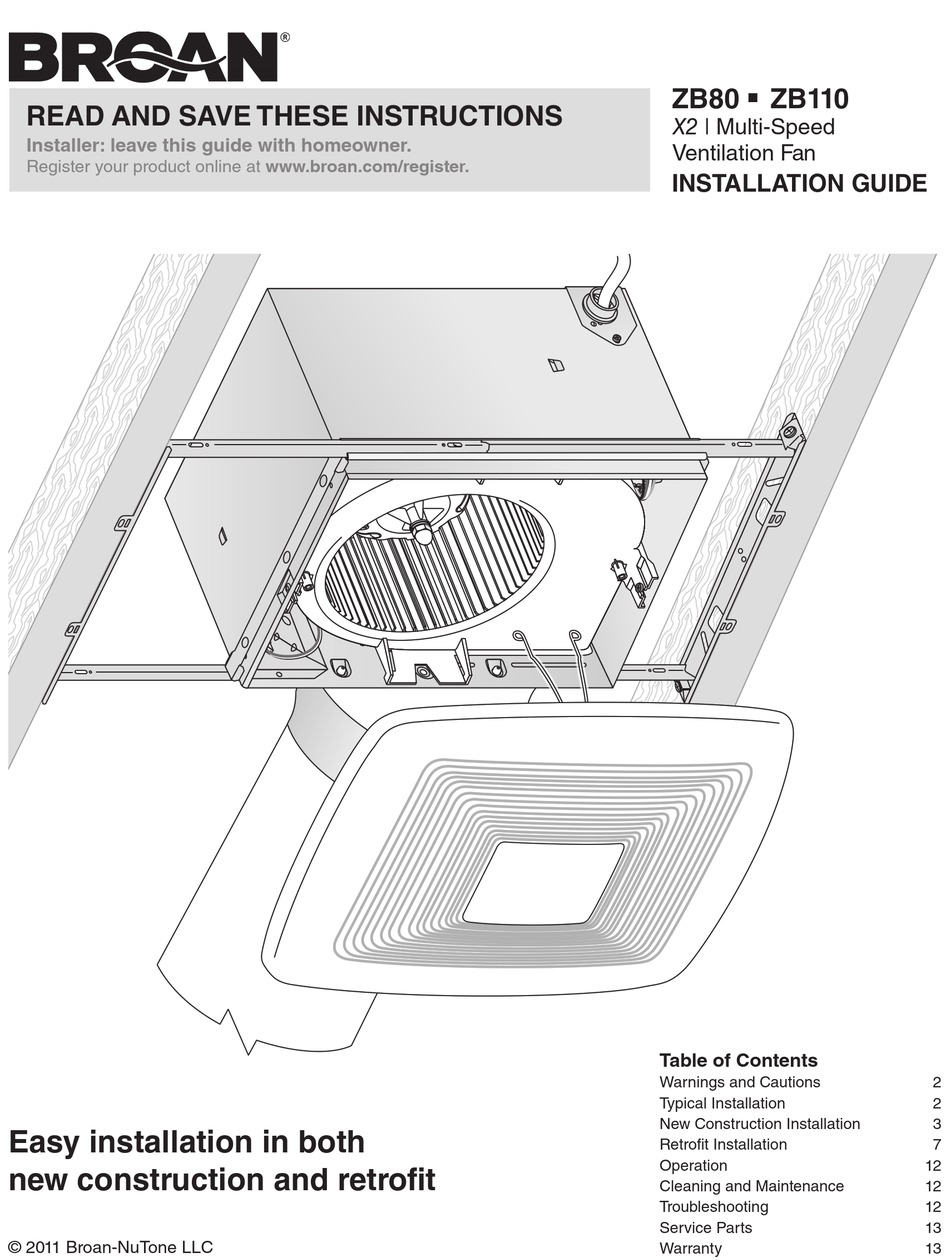

READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
Register your product online at www.broan.com/register.
Easy installation in both
new construction and retrofit
© 2011 Broan-NuTone LLC
ZB80
ZB110
n
X2 | Multi-Speed
Ventilation Fan
INSTALLATION GUIDE
Table of Contents
Warnings and Cautions
Typical Installation
New Construction Installation
Retrofit Installation
Operation
Cleaning and Maintenance
Troubleshooting
Service Parts
Warranty
2
2
3
7
12
12
12
13
13
Advertisement
Table of Contents
Related Manuals for Broan ZB80
Summary of Contents for Broan ZB80
- Page 1 ZB80 ZB110 READ AND SAVE THESE INSTRUCTIONS X2 | Multi-Speed Installer: leave this guide with homeowner. Ventilation Fan Register your product online at www.broan.com/register. INSTALLATION GUIDE Table of Contents Warnings and Cautions Typical Installation New Construction Installation Easy installation in both...
-
Page 2: Typical Installation
Page 2 ZB80 ZB110 Installation Guide WARNING CAUTION TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR . For general ventilating use only. Do not use to exhaust INJURY TO PERSONS, OBSERVE THE FOLLOWING: hazardous or explosive materials and vapors. -
Page 3: New Construction Installation
Page 3 ZB80 ZB110 Installation Guide New Construction Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • 6" round metal ducting recommended for best performance. Use of other ducting is acceptable but may impact performance. • Phillips screwdriver • Roof cap or wall cap (built-in damper recommended) • Flathead screwdriver • Tape to seal duct connections • Pliers • Electrical wiring and supplies per local code requirements • Wire insulation stripper • Wire cutter... - Page 4 Page 4 ZB80 ZB110 Installation Guide New Construction Installation Snap-in and Secure Housing Position Housing between joists and crimp channel on both sides of Mounting Frame to lock Housing in place. Do not crimp Housing. Screws from Parts Bag Attach Duct Connector and Ducting...
-
Page 5: Connect Wires And Install Knockout Plate
Page 5 ZB80 ZB110 Installation Guide New Construction Installation Connect Wires and Install Knockout Plate • Run 120VAC electrical wiring to the installation location. • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag. • Connect wires as shown in wiring diagram. Attach cable clamp to Knockout Plate. Knockout Plate mounts to outside of Housing and may be oriented as desired. - Page 6 Page 6 ZB80 ZB110 Installation Guide New Construction Installation Insert Mask and Finish Ceiling • Install ceiling material. • Cut out around Housing. Mask protects unit during construction. Remove before installing Grille. CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: If the blower was unplugged, power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly.
-
Page 7: Retrofit Installation
Page 7 ZB80 ZB110 Installation Guide Retrofit Installation Tools needed Materials needed • Power screwdriver with a Phillips bit • Ruler • Tape to seal duct connections • Phillips screwdriver • Pencil • Existing rigid duct will require the addition of a short length of flexible duct • Flathead screwdriver • Drywall saw • Electrical wiring and supplies per • Pliers • Claw hammer or pry bar... - Page 8 Page 8 ZB80 ZB110 Installation Guide Retrofit Installation Remove Blower Assembly Set aside Blower Assembly Both sides Remove Wiring Panel Set aside Wiring Panel Set aside screw Insert Mounting Frame Remove screws from Mounting Frame Bend up and set aside...
- Page 9 Page 9 ZB80 ZB110 Installation Guide Retrofit Installation Secure Mounting Frame Screws set aside in Step 7 Snap-in Housing Pull existing wiring into Housing as it is inserted into Mounting Frame Attach Ducting and Duct Connector Screw from Parts Bag...
- Page 10 Page 10 ZB80 ZB110 Installation Guide Retrofit Installation Install Knockout Plate, Connect Wires and Install Wiring Panel • Use proper UL-approved connectors to secure wiring to the Knockout Plate provided in Parts Bag. • Connect wires as shown in wiring diagram. Attach cable clamp to Knockout Plate. Knockout Plate mounts to inside of Housing and may be oriented as desired.
- Page 11 Page 11 ZB80 ZB110 Installation Guide Retrofit Installation Insert and Secure Blower Assembly CAUTION IN ORDER TO PREVENT MOTOR/CONTROL DAMAGE: Power must be disconnected (see page 2, WARNING item 2) before inserting motor plug into control assembly. Screws from Parts Bag If ceiling repairs are needed, place Mask in Housing after Blower Assembly is secured.
-
Page 12: Troubleshooting
Symptom: The fan does not properly ventilate the room. • For spot ventilation, turn both the master switch and the mode select switch ON to enable the fan to run at the certified airflow rate. • For spot ventilation followed by continuous ventilation, increase the “TIME” setting of the user-adjustable time ZB80 User-adjustable controls delay. • For continuous ventilation, increase the “CFM” setting of the user-adjustable airflow rate. ZB110 User-adjustable controls To Turn Fan OFF... -
Page 13: Service Parts
Fan or part thereof, to the extent Broan finds it to be covered by and in breach of this limited warranty. Broan will ship the repaired or replaced Fan or replacement parts to you at no charge. - Page 14 Page 14 ZB80 ZB110 Installation Guide 99045088B...
-
Page 15: Table Of Contents
LEA Y CONSERVE ESTAS INSTRUCCIONES X2 | Ventilador para ventilación Instalador: entregue esta guía al dueño de casa. con distintas velocidades Registre su producto en línea en el sitio www.broan.com/register. GUÍA PARA LA INSTALACIÓN Tabla de contenido Advertencias y precauciones Instalación típica... -
Page 16: Advertencias Y Precauciones
Página 2 ZB80 ZB110 Guía para la instalación ADVERTENCIA PRECAUCIÓN PARA REDUCIR RIESGO INCENDIO, SHOCK . Sólo debe utilizarse para ventilación general. No utilizar para ELÉCTRICO O DAÑOS A LAS PERSONAS, RESPETE LAS ventilar materiales y vapores peligrosos o explosivos. -
Page 17: Instalación En Una Construcción Nueva
Página 3 ZB80 ZB110 Guía para la instalación Instalación en una construcción nueva Herramientas necesarias Materiales necesarios • Destornillador eléctrico con punta Phillips • Conducto circular de metal de 6 pulg. recomendado para un mejor • Destornillador Phillips rendimiento. Se acepta el uso de otro tipo de conducto pero esto puede afectar el rendimiento. • Destornillador de cabeza plana • Capuchón para tejado o de pared (se recomienda utilizar uno con regulador... - Page 18 Página 4 ZB80 ZB110 Guía para la instalación Instalación en una construcción nueva Coloque el compartimiento a presión y asegúrelo ¡Presione hasta que trabe! Ubique el compartimiento entre las vigas y ajuste el canal a ambos lados del bastidor de montaje para que el compartimiento quede asegurado en su lugar.
- Page 19 Página 5 ZB80 ZB110 Guía para la instalación Instalación en una construcción nueva Conecte los cables e instale la placa metálica • Extienda un cableado eléctrico de 120 VCA hasta el sitio de la instalación. • Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas. • Conecte los cables como se muestra en el diagrama de cableado. Fije las abrazaderas de los cables a la placa metálica. La placa metálica debe montarse en el exterior del compartimiento y se la puede ubicar en la dirección deseada.
- Page 20 Página 6 ZB80 ZB110 Guía para la instalación Instalación en una construcción nueva Introduzca la máscara y acondicione el techo • Instale el material del techo. • Corte alrededor del compartimiento. La máscara protege la unidad durante la construcción. Retírela antes de instalar la rejilla. PRECAUCIÓN PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL:...
-
Page 21: Instalación En Modernizaciones
Página 7 ZB80 ZB110 Guía para la instalación Instalación en modernizaciones Herramientas necesarias Materiales necesarios • Destornillador eléctrico con punta Phillips • Regla • Cinta para sellar las conexiones de los conductos • Destornillador Phillips • Lápiz • Los conductos rígidos existentes requerirán el • Destornillador de cabeza plana • Sierra para paneles de yeso agregado de tramos cortos de un conducto • Pinza... - Page 22 Página 8 ZB80 ZB110 Guía para la instalación Instalación en modernizaciones Retire el conjunto del ventilador Aparte el conjunto del ventilador Ambos lados Retire el panel con los cables Aparte el panel con los cables Aparte el perno Introduzca el bastidor de montaje Retire los pernos del...
- Page 23 Página 9 ZB80 ZB110 Guía para la instalación Instalación en modernizaciones Asegure el bastidor de montaje Pernos apartados en el Paso 7 Coloque el compartimiento a presión ¡Presione hasta que trabe! Tire del cableado existente en el compartimiento mientras lo introduce en el bastidor de montaje...
- Page 24 Página 10 ZB80 ZB110 Guía para la instalación Instalación en modernizaciones Instale la placa metálica, conecte los cables e instale el panel de cableado • Utilice conectores aprobados por UL para asegurar el cableado hasta la placa metálica que se incluye en la bolsa de piezas. • Conecte los cables como se muestra en el diagrama de cableado. Fije las abrazaderas de los cables a la placa metálica. La placa metálica debe montarse en el...
- Page 25 Página 11 ZB80 ZB110 Guía para la instalación Instalación en modernizaciones Introduzca y asegure el conjunto del ventilador PRECAUCIÓN PARA PREVENIR DAÑOS EN EL MOTOR/CONTROL: Debe desconectar la electricidad (vea la página 2, ADVERTENCIA, punto 2) antes de insertar el enchufe del motor en el conjunto de control. Pernos de la bolsa de piezas Si fuera necesario efectuar reparaciones en el techo, coloque la máscara en el compartimiento después...
-
Page 26: Funcionamiento
Desconexión del ventilador el ventilador funcione al índice de caudal de aire Desconecte el interruptor principal. certificado. • Para ventilar el sitio después de la ventilación continua, aumente la configuración del tiempo del retardo del Controles ZB80 ajustables tiempo ajustable por el usuario. por el usuario • Para la ventilación continua, aumente el ajuste de pies cúbicos por minuto del índice de caudal de aire ajustable por el usuario. -
Page 27: Repuestos
Esta garantía cubre sólo el reemplazo o la reparación de los Ventiladores o piezas Nro de Nro de con defectos del mismo en la plana principal de Broan y no incluye los costos del artículo pieza Descripción transporte del servicio en campo ni los gastos de estadía. - Page 28 Página 14 ZB80 ZB110 Guía para la instalación 99045088B...
