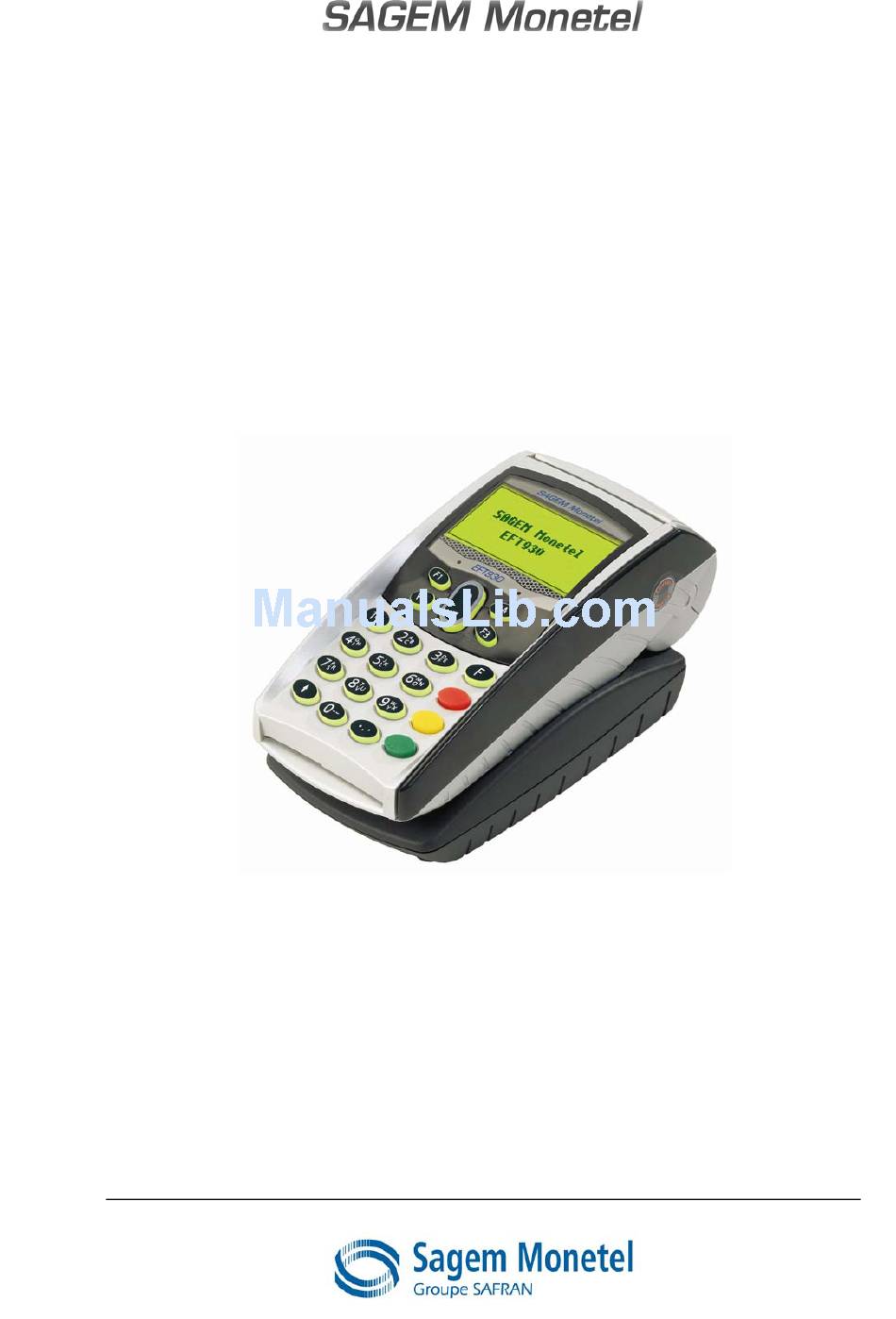

LIVRET D'INSTALLATION
(Installation guide)
EFT930
Terminal portable
(Portable terminal)
251360915
3 000 068 637 éd04 / 542

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EFT930 and is the answer not in the manual?

Questions and answers

Related Manuals for Sagem EFT930

Summary of Contents for Sagem EFT930

  • Page 1 LIVRET D’INSTALLATION (Installation guide) EFT930 Terminal portable (Portable terminal) 251360915 3 000 068 637 éd04 / 542...

  • Page 2: Table Of Contents

    (Dés)installation des modules SAM3 et SAM4 (ou SIM) ....... 9 (Dés)installation MMC ou SDCARD ............9 Lecteur secondaire de carte à puce ............. 10 Installation ....................10 11.1. Installation d'EFT930 sur son socle ................10 11.2. Branchements sur le socle..................11 11.3. Branchements sur le portable ................... 14 11.4.
  • Page 3 Reportez-vous au §"Installation, Branchement de la batterie" pour effectuer ce branchement. UTILISATION. Une fois votre EFT930 installé et équipé de votre (vos) application(s), vous l'utiliserez en vous aidant du "guide d'utilisation" propre à votre (vos) application(s). GARANTIE. SECURITE. Afin de bénéficier de la garantie attachée à cet appareil, et afin de respecter les consignes de sécurité, nous vous demandons d'utiliser uniquement des...

  • Page 4: Consignes De Sécurité

    à proximité du matériel et aisément accessible ; • prise répondant aux normes et réglementations en vigueur dans le pays d'utilisation; EFT930 peut se connecter sur un réseau électrique à schéma de neutre de type IT (impédance de terre au sens de l'EN 60950). Réseau téléphonique : Prévoir une prise d'arrivée du téléphone conforme aux normes et réglementations en vigueur dans le...

  • Page 5: Affectation Des Touches Du Clavier

    LIVRET D'INSTALLATION AFFECTATION DES TOUCHES DU CLAVIER Les 4 touches marquées "F1, F2, F3, F4" sont des touches de dialogue interactif entre l'écran et l'opérateur. Touche de navigation dans les menus Touche Fonction : F Touche Annulation : Rouge Touche MARCHE Touche Correction : Jaune AVANCE-PAPIER...
  • Page 6 LIVRET D'INSTALLATION Utilisation du socle Une fois installé, le socle est conçu pour rester en permanence sous tension et raccordé au réseau téléphonique. Il n'est pas souhaitable de partager la ligne téléphonique avec un autre équipement. Le portable peut être reposé sur son socle entre chaque transaction. Le portable devra être posé...

  • Page 7: Déballage. Constitution Du Produit

    LIVRET D'INSTALLATION DEBALLAGE. CONSTITUTION DU PRODUIT Conservez soigneusement l'emballage de votre EFT930. Il devra être réutilisé pour tout transport. L'emballage contient : • le portable, équipé de : - son pack batteries non branché, - son rouleau de papier, •...

  • Page 8: Dés)Installation Des Modules Sam1 Et Sam2

    LIVRET D'INSTALLATION (DES)INSTALLATION DES MODULES SAM1 ET SAM2 SAM 1 SAM2 Précaution : Mettre hors tension avant d'ouvrir le portable. Ouvrir la trappe batterie (Voir §"Trappe batterie") : on peut lire le repérage des emplacements SAM1, SAM2, gravé dans le capot inférieur. À...

  • Page 9: Dés)Installation Des Modules Sam3 Et Sam4 (Ou Sim)

    LIVRET D'INSTALLATION (DES)INSTALLATION DES MODULES SAM3 ET SAM4 (OU SIM) Les modules SAM3 et SAM4 (ou SIM) s'installent sous la trappe CAM2. SAM4 SAM3 L'emplacement 4 peut être utilisé par un SAM ou par un SIM. Précaution : Mettre hors tension avant d'ouvrir le portable. •...

  • Page 10: Lecteur Secondaire De Carte À Puce

    • Ouvrir la trappe d'accès CAM2. • Retirer la carte à puce. • Refermer la trappe d'accès CAM2. 11. INSTALLATION 11.1. INSTALLATION D'EFT930 SUR SON SOCLE Poser EFT930 entre les joues de son socle de façon que les contacts d'EFT930 s'emboîtent sur les contacts du socle (figure ci-contre).

  • Page 11: Branchements Sur Le Socle

    LIVRET D'INSTALLATION 11.2. BRANCHEMENTS SUR LE SOCLE Rappel des consignes de sécurité : Choisir une prise d'arrivée du réseau électrique correspondant aux consignes générales de sécurité données au chapitre 1 de ce document. Socle P (socle pour EFT930P ou EFT930G option Modem) Vue arrière du socle = poste téléphonique éventuel = conjoncteur du téléphone (selon pays)
  • Page 12 LIVRET D'INSTALLATION Socle G (pour EFT930G sans l'option Modem). L'aspect extérieur du socle G est identique à celui du socle P. Les connecteurs visibles ne sont cependant pas fonctionnels, à l'exception du jack alimentation. A = Prise d'arrivée du réseau électrique B = Bloc d'alimentation C = Entrée alimentation Page 12 / 46...
  • Page 13 LIVRET D'INSTALLATION Socle B standard (pour EFT930B Modem) = poste téléphonique éventuel = conjoncteur du téléphone (selon pays) = raccordement au réseau téléphonique = prise arrivée réseau téléphonique = prise d'arrivée du réseau électrique = bloc alimentation = liaison réseau téléphonique = entrée alimentation = liaison série (Caisse enregistreuse, Outil de = sortie pour poste téléphonique...

  • Page 14: Branchements Sur Le Portable

    Liaison USB 11.3. BRANCHEMENTS SUR LE PORTABLE Connecteur mini-USB Connecteur esclave mini-USB (pour hôte adaptateur BA– de voyage*, PC, etc.) * L'adaptateur BA–USB de voyage est un accessoire d'EFT930 (Voir annexe). Page 14 / 46 3 000 068 637 éd04/ 542...

  • Page 15: Branchement De La Batterie

    LIVRET D'INSTALLATION 11.4. BRANCHEMENT DE LA BATTERIE Le pack batteries se trouve dans le carton d'emballage. Sur un appareil neuf le pack batteries n'est pas connecté. 1- Retourner le PORTABLE sur la table, face dessous visible et enlever la trappe batterie = fil rouge (Voir §"Trappe batterie") 2- Prendre...

  • Page 16: Charge De La Batterie

    LIVRET D'INSTALLATION 11.5. CHARGE DE LA BATTERIE Quand charger? • A la première mise en service, laisser la batterie en charge 16 heures dans les conditions d'environnement préconisées ci-dessous. • En utilisation journalière, le PORTABLE rechargera ses batteries chaque fois qu'il sera posé...

  • Page 17: Mise En Place D'un Rouleau De Papier

    LIVRET D'INSTALLATION 11.7. MISE EN PLACE D'UN ROULEAU DE PAPIER Attention : Utiliser du papier agréé SAGEM Monétel. Diamètre du rouleau : 40 mm. L'utilisation de papier non approprié risque d'endommager l'imprimante de votre terminal. 1- Supprimer le premier tour de papier en Loquet de fermeture cas de mise en place d’un rouleau neuf.

  • Page 18: Entretien

    12.2. ÉCHANGE DE LA BATTERIE Il est impératif d'utiliser un pack batteries agréé SAGEM Monétel. Il y a risque d'explosion si la batterie utilisée n'est pas agréée SAGEM Monétel. • Enlever le portable de son socle.

  • Page 19: Pile Au Lithium

    LIVRET D'INSTALLATION Cette simple mise sous tension permet au terminal de mémoriser l'absence batterie, il adoptera alors un comportement adéquat avec la futur batterie. 12.3. PILE AU LITHIUM A l'attention des services de maintenance : Attention cet appareil contient une pile au lithium. Il y a danger d'explosion s'il y a remplacement incorrect de celle-ci.

  • Page 20: Caractéristiques De L'eft930

    LIVRET D'INSTALLATION 14. CARACTERISTIQUES DE L'EFT930 Caractéristiques physiques du portable Masse : entre 360 et 410g, selon les options, sans rouleau de papier Dimensions : 180 x 80 x 55 mm (L x l x h) Caractéristiques physiques du socle...

  • Page 21: Annexe

    LIVRET D'INSTALLATION 15. ANNEXE 15.1. MARQUAGE "CE" DE CONFORMITE". Le marquage CE atteste que le produit EFT930P/G/B satisfait aux exigences de la Directive Européenne 1999/5/CE du 09/03/1999 concernant les équipements hertziens et les équipements terminaux de télécommunications pour : les exigences de protection de la santé et de la sécurité de l'utilisateur et toute autre personne.

  • Page 22: Adaptateur Ba-Usb De Voyage (Accessoire)

    LIVRET D'INSTALLATION 15.2. ADAPTATEUR BA–USB DE VOYAGE (ACCESSOIRE) L'adaptateur BA–USB de voyage permet de recharger la batterie du portable en se branchant sur la prise mini-USB esclave du portable. Bloc alimentation (BA) Jack alimentation Adaptateur BA–USB de voyage vers mini-USB esclave Page 22 / 46 3 000 068 637 éd04/ 542...
  • Page 23 (De-)installation of SAM3 and SAM4 (or SIM) modules ....... 30 (De-)installation of MMC or SDCARD............ 30 Secondary smart card reader ..............31 Installation....................31 11.1. Installing EFT930 on its base..................31 11.2. Base wire connections ....................32 11.3. Portable connections ....................35 11.4.
  • Page 24 In order to benefit from the guarantee on this equipment GUARANTEE AND SAFETY. and in order to follow the safety instructions, we ask you to use only SAGEM Monetel approved batteries and to entrust disassembly procedures solely to an authorized person.

  • Page 25: Safety Instructions

    EFT930 power supply block from the electric power supply network. Lithium battery The EFT930 is fitted with a lithium battery which is not operator accessible. Only a qualified technician may be authorized to open the unit and service this component.

  • Page 26: Keypad Key Assignments

    INSTALLATION GUIDE KEYPAD KEY ASSIGNMENTS The 4 keys marked "F1, F2, F3, F4" are interactive keys for screen- operator dialog. Navigate up and down Function key: F keypad Cancel key: Red Correction key: Yellow START Validation key: Green PAPER FEED Key DAILY USE Card insertion and reading direction Reading the magnetic stripe (on a swipe or chip...
  • Page 27 INSTALLATION GUIDE Using the base Once installed, the base is designed to remain on constantly and connected to the telephone network. The telephone line should not be shared. The portable may be placed back in its base after each transaction. must be placed on its base in the following cases: •...

  • Page 28: Unpacking. Product Contents

    INSTALLATION GUIDE UNPACKING. PRODUCT CONTENTS Carefully preserve the packaging of the EFT930. It must be re-used whenever the terminal is shipped. Packaging contains: • PORTABLE itself, equipped with: - its battery pack not connected, - its paper roll; • Base receiving the PORTABLE;...

  • Page 29: De-)Installation Of Sam1 And Sam2 Modules

    INSTALLATION GUIDE (DE-)INSTALLATION OF SAM1 AND SAM2 MODULES SAM 1 SAM2 Caution : Switch off the machine before opening the cover. • Open the battery compartment cover flap (See § "Battery cover flap"): you can read the location mark of SAM1 and SAM2 engraved in the lower housing.

  • Page 30: De-)Installation Of Sam3 And Sam4 (Or Sim) Modules

    INSTALLATION GUIDE (DE-)INSTALLATION OF SAM3 AND SAM4 (OR SIM) MODULES The SAM3 and SAM4 (or SIM) modules are installed under the CAM2 cover flap. The location 4 may be used by a SAM or a SIM. SAM4 SAM3 Caution : Switch off the machine before opening the cover.

  • Page 31: Secondary Smart Card Reader

    • Open the CAM2 cover flap. • Withdraw the smart card • Close the CAM2 cover flap. 11. INSTALLATION 11.1. INSTALLING EFT930 ON ITS BASE Place the EFT930 between the flanges on its base so that the contacts of the EFT930 engage on the contacts provided on the base (figure opposite).

  • Page 32: Base Wire Connections

    INSTALLATION GUIDE 11.2. BASE WIRE CONNECTIONS Reminder of safety procedures: Select an electrical socket that complies with the general safety instruction given in chapter 1 of this present document. P base (base for EFT930P or EFT930G with Modem option) Rear view of base = possible telephone = telephone plug = interface to the telephone line...
  • Page 33 INSTALLATION GUIDE G base (for EFT930G without the Modem option). The G base looks the same as the P base. However, except for the power supply jack, the visible connectors are not functional. A = Mains power socket B = Power adapter C = Power input Page 33 / 46 3 000 068 637 éd04/ 542...
  • Page 34 INSTALLATION GUIDE Standard B base (for EFT930B Modem) = possible telephone handset = telephone connector (country specific) = connection to the telephone network = telephone network socket = mains power socket = power adapter = telephone network port = power input = serial port (cash register, local loading tool, = telephone handset output etc.)

  • Page 35: Portable Connections

    Power input USB port 11.3. PORTABLE CONNECTIONS Slave Mini- USB connector Host Mini-USB (for travel BA– connector USB adapter*, PC, etc.) * Travel BA–USB adapter is an EFT930 accessory (See appendix). Page 35 / 46 3 000 068 637 éd04/ 542...

  • Page 36: Connecting The Battery

    INSTALLATION GUIDE 11.4. CONNECTING THE BATTERY The battery pack is contained in the packaging carton. On a new device, the battery pack is not connected. 1- Turn the PORTABLE over on the table with the bottom side facing up and remove the cover flap = red wire (See §"...

  • Page 37: Adjusting The Contrast

    11.7. INSTALLING A ROLL OF PAPER Warning: Use only paper approved by SAGEM Monetel. Use of unsuitable paper is likely to damage the printer of your terminal. Roll diameter: 40 mm. 1- If you are inserting a new roll, tear off the Catch first length (one complete turn).
  • Page 38 6- Press simultaneously on both upper corners of the paper flap (arrows on figure 3) until it clips into position and holds the paper. The EFT930 terminal is now ready for use. fig.1b Handy tip: the amount of paper remaining can be checked by looking through the left side hole.

  • Page 39: Maintenance

    A battery failure can be diagnosed in the following manner: • Screen does not have any display; • or battery icon appears crossed when you put the EFT930 on its base; • or, even after a long battery recharging, the terminal autonomy is very limited.

  • Page 40: Lithium Battery

    INSTALLATION GUIDE Simply powering up enables the terminal to memorize that there is no battery; it will then perform correctly with the future battery. 12.3. LITHIUM BATTERY For the attention of maintenance departments: Warning: this equipment is provided with a lithium battery. There is a risk of explosion if this battery is incorrectly replaced.

  • Page 41: Characteristics Of The Eft930

    INSTALLATION GUIDE 14. CHARACTERISTICS OF THE EFT930 Portable physical characteristics Weight : between 360 g and 410 g, according to the options, without paper roll Dimensions 180 x 80 x 55 mm (L x W x H) Base physical characteristics...

  • Page 42: Annex

    INSTALLATION GUIDE 15. ANNEX 15.1. CE MARKING (CONFORMITY) The CE marking indicates that product EFT930P/G/B complies with the requirements of European Directive 1999/5/EC of 9 March 1999 on Radio and Telecommunications Terminal Equipment for: the protection of the health and the safety of the user and any other person. the protection requirements with respect to electromagnetic compatibility.

  • Page 43: Fcc Compliance

    INSTALLATION GUIDE 15.2. FCC COMPLIANCE The FCC ID for this model is : TTSEFT930 The EFT930G complies with basic requirements from the FCC concerning RF equipment with respect to: - Health and safety protection of the user and all others persons - EMC protection Conforms to the following standards: - FCC Part 24 (PCS 1900 frequency band): CFR Part 24.232, 24.235, 24.238...

  • Page 44: Ba-Usb Travel Adapter

    INSTALLATION GUIDE The SAR values found for the EFT930G GSM/GPRS Point of sale terminal are below the maximum recommended levels of 1.6 W/Kg as averaged over any 1 g tissue according to the FCC rule §2.1093, the ANSI/IEEE C 95.1:1999, the NCRP Report Number 86 for uncontrolled environment, according to the Health Canada’s Safety Code 6 and the Industry Canada Radio Standards Specification RSS-102 for General Population/Uncontrolled exposure.
  • Page 45 INSTALLATION GUIDE Notes : Page 45 / 46 3 000 068 637 éd04/ 542...
  • Page 46 Tous droits de reproduction, d'adaptation, d'exécution, de traduction réservés pour tous pays. Les marques et logos SAGEM et SAGEM Monétel sont la propriété des sociétés SAGEM SA et SAGEM Monétel SAS. Société par actions simplifiée au capital de 20.121.452 euros – 442 508 271 R.C.S. PARIS Siège social : Le Ponant de Paris - 27, rue Leblanc - 75015 PARIS –...
