Owner's Manual
2-Port USB/HD Cable
KVM Switch with Audio

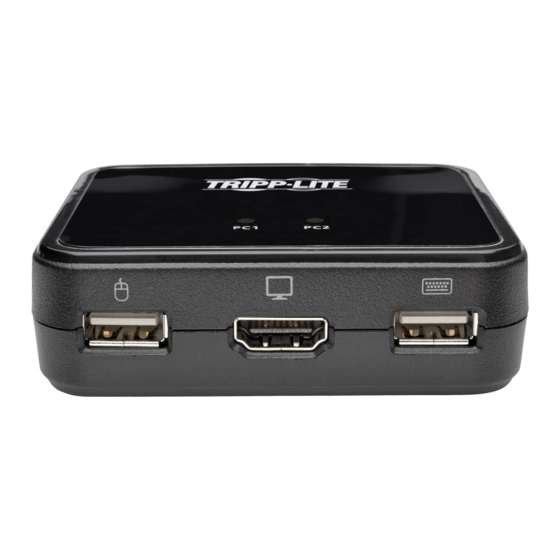

Model: B032-HUA2
Español 14 • Français 27 • Русский 40
PROTECT YOUR INVESTMENT!
Register your product for quicker service
and ultimate peace of mind.
You could also win an ISOBAR6ULTRA
surge protector—a $100 value!
www.tripplite.com/warranty
1111 W. 35th Street, Chicago, IL 60609 USA
www.tripplite.com/support
Copyright © 2016 Tripp Lite. All rights reserved.
1
16-11-116-93366A.indb 1
12/15/2016 10:43:24 AM
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Tripp Lite B032-HUA2
Summary of Contents for Tripp Lite B032-HUA2
- Page 1 Register your product for quicker service and ultimate peace of mind. You could also win an ISOBAR6ULTRA surge protector—a $100 value! www.tripplite.com/warranty 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Copyright © 2016 Tripp Lite. All rights reserved. 16-11-116-93366A.indb 1 12/15/2016 10:43:24 AM...
-
Page 2: Product Features
Product Features • Control two computers or devices from a single USB keyboard, mouse and HDMI monitor • Compact design features built-in 4 ft. KVM and audio cables • The KVM and audio can be switched independently of each other, so you can access one computer while listening to audio from another at the same time* •... -
Page 3: Optional Accessories
Package Contents • B032-HUA2 • Owner’s Manual Optional Accessories • P568-Series High Speed HDMI Cables • U222-004-R 4-Port USB 2.0 Hub • U222-007-R 7-Port USB 2.0 Hub • U222-010-R 10-Port USB 2.0 Hub • U022-Series USB 2.0 A/B Device Cables •... -
Page 4: Installation
Installation Note: Make sure the power to all devices is turned off prior to installation. You must unplug the power cords of any computers that have the Keyboard Power On function. 1. Plug your USB keyboard, mouse and HDMI monitor into the console ports on the unit. -
Page 5: Operation
Operation There are three ways of accessing computers and devices connected to the KVM switch: Manual Remote Switching, Mouse Port Switching and Keyboard Hotkeys. Note: When switching ports, wait a few seconds for the selected computer’s video to display on the console monitor prior to switching ports again. Do not switch ports when a USB peripheral device is in operation. - Page 6 Operation Keyboard Hotkey Commands The following table lists the keyboard hotkey commands available for use on the KVM switch. Combination Function [Scroll Lock] [Enter] Toggles the KVM and Audio focus between the two [Scroll Lock]+ ports Note: If the KVM and Audio focus are on different ports, only the KVM focus switches [k] [Enter] Toggles the KVM focus only...
- Page 7 Firmware Upgrade package. 3. The B032-HUA2 now enters Firmware Upgrade Mode. The two port LED’s flash together to indicate the unit is in Firmware Upgrade Mode. Note: While the B032-HUA2 is in Firmware Upgrade Mode, normal keyboard and mouse functions are suspended.
- Page 8 2. Press and hold the Remote Port Selector’s pushbutton. While still pressing the pushbutton, reconnect the KVM cable’s USB connectors to the computer. 3. Power on the B032-HUA2. It will now work with the factory default firmware. Follow the steps in the Firmware Upgrade Utility section to upgrade the firmware.
-
Page 9: Troubleshooting
Monitor does not HD audio/video Power off all devices on the installation; display after the graphics card is not power off the B032-HUA2; confirm all KVM KVM cable set is compatible with cable cables are properly connected; power on hot-plugged set hot-plugging the B032-HUA2;... -
Page 10: Specifications
Specifications Computer Connections Console Connections Port Selection Remote Port Selector, Mouse, Hotkeys Connectors (Console Ports) Keyboard and Mouse: 2x USB Type A Female Video: HDMI Female Speakers/Microphone: 2x 3.5mm Mini-Stereo Female Connectors (KVM Ports) Keyboard and Mouse: 4x USB Type A Male Video: 2x HDMI Male Speakers/Microphone: 4x 3.5mm Mini-Stereo Male LED Quantity and Color (KVM) 2x Green... - Page 11 Appendix Mac Keyboard Emulation The PC compatible (101/104 key) keyboard can emulate the functions of the Mac keyboard using the PC keystrokes in the table below. Note: When more than one key is required on the PC Keyboard to emulate the Mac keyboard, press and release the first key, and then press and release the second key.
-
Page 12: Warranty And Product Registration
TRIPP LITE warrants its products to be free from defects in materials and workmanship for a period of one (1) year from the date of initial purchase. TRIPP LITE’s obligation under this warranty is limited to repairing or replacing (at its sole option) any such defective products. To obtain service under this warranty, you must obtain a Returned Material Authorization (RMA) number from TRIPP LITE or an authorized TRIPP LITE service center. - Page 13 Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support...
-
Page 14: Manual Del Propietario
HD de 2 Puertos KVM con Audio Modelo: B032-HUA2 English 1 • Français 27 • Русский 40 1111 W. 35th Street, Chicago, IL 60609 EE UU www.tripplite.com/support Copyright © 2016 Tripp Lite. Todos los derechos reservados. 16-11-116-93366A.indb 14 12/15/2016 10:43:25 AM... -
Page 15: Características Del Producto
Características del Producto • Controle dos computadoras o dispositivos desde un solo teclado y mouse USB y monitor HDMI • El diseño compacto cuenta con cables de KVM y audio de 1.22 m [4 pies] • El KVM y el audio puedan cambiarse independientemente uno del otro, de modo que puede acceder a una computadora mientras que al mismo tiempo escucha audio desde otra* •... -
Page 16: Contenido Del Empaque
Contenido del Empaque • B032-HUA2 • Manual del Propietario Accesorios Opcionales • Cables HDMI de Alta Velocidad de la Serie P568 • U222-004-R - Hub USB 2.0 de 4 Puertos • U222-007-R - Hub de 7 puertos USB 2.0 • U222-010-R - Hub USB 2.0 de 10 puertos •... -
Page 17: Instalación
Instalación Nota: Asegúrese de que todos los dispositivos estén apagados antes de la instalación. Debe desconectar los cables de alimentación de cualquier computadora que tenga la Función de Encendido del Teclado. 1. Enchufe su teclado y mouse USB y monitor HDMI en los puertos de consola en la unidad. -
Page 18: Operación
Operación Hay tres formas de acceder las computadoras y dispositivos conectados al KVM: Conmutación Remota Manual, Conmutación por Puerto de Mouse y Teclas Rápidas. Nota: Al alternar puertos, espere algunos segundos para que el video de la computadora se muestre en el monitor de la consola antes de alternar puertos nuevamente. - Page 19 Operación Comandos de Teclas Rápidas de Teclado La siguiente tabla lista los comandos de teclas rápidas disponibles para uso en el KVM. Combinación Función [Scroll [Enter] Alterna el enfoque de KVM y Audio entre los dos puertos Nota: Si el enfoque de KVM y Audio está en puertos diferentes, solo cambia Lock], el enfoque del KVM [Scroll...
- Page 20 Para actualizar el firmware del B032-HUA2, ejecute lo siguiente: 1. Desde una computadora que no es parte de la instalación del KVM, descargue el paquete de Actualización de Firmware para el B032-HUA2 desde el sitio de soporte de Tripp Lite, www.tripplite.com/support.
- Page 21 USB del cable del KVM a la computadora. 3. Encienda el B032-HUA2. No funcionará con el firmware predeterminado de fábrica. Para actualizar el firmware siga los pasos en la sección de la Herramienta de Actualización de Firmware.
-
Page 22: Solución De Problemas
KVM cable del KVM con la conexión estén correctamente conectados; encienda se conecta directa de cable en el B032-HUA2; encienda las computadoras directamenta en funcionamiento funcionamiento. El controlador de Actualice al controlador más reciente para la tarjeta gráfica no... -
Page 23: Especificaciones
Especificaciones Conexiones de la Computadora Conexiones de la Consola Selección de Puerto Selector de Puerto Remoto, Mouse, Teclas Rápidas Conectores (Puertos de Teclado y Mouse: 2x USB Type A Hembra Consola) Video: HDMI Hembra Bocinas / Micrófono: 2x 3.5 mm Mini-Estéreo Hembra Conectores (Puertos de KVM) Teclado y Mouse: 4x USB Type A Macho Video: 2x HDMI Macho Bocinas / Micrófono: 4x 3.5 mm Mini-Estéreo Macho... - Page 24 Apéndice Emulación del Teclado Mac El teclado compatible con PC (101 / 104 teclas) puede emular las funciones del Teclado Mac usando las secuencias de teclado de PC en la tabla siguiente. Nota: Cuando se requiere más de una tecla en el teclado de PC para emular el teclado Mac, oprima y suelte la primera tecla y después oprima y suelte la segunda tecla.
- Page 25 Garantía Garantía limitada por 1 año TRIPP LITE garantiza por un (1) año desde la fecha de compra inicial que este producto no tiene defectos de materiales ni de mano de obra. La obligación TRIPP LITE bajo esta garantía está...
- Page 26 Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambios sin previo aviso.
-
Page 27: Manuel De L'utilisateur
Câble USB/HD à 2 ports Commutateur écran-clavier-souris avec audio Modèle : B032-HUA2 English 1 • Español 14 • Русский 40 1111 W. 35th Street, Chicago, IL 60609 USA www.tripplite.com/support Droits d'auteur © 2016 Tripp Lite. Tous droits réservés. 16-11-116-93366A.indb 27 12/15/2016 10:43:26 AM... -
Page 28: Caractéristiques Du Produit
Caractéristiques du produit • Permet de contrôler deux ordinateurs ou appareils à partir d'un seul clavier USB, d'une souris et d'un moniteur HDMI • La conception compacte est équipée de câbles écran-clavier-souris et audio intégrés de 1,2 m (4 pi) •... -
Page 29: Configuration Requise
Contenu de l'emballage • B032-HUA2 • Manuel de l'utilisateur Accessoires en option • Câbles HDMI haute vitesse de série P568 • Concentrateur USB 2.0 à 4 ports U222-004-R • Concentrateur USB 2.0 à 7 ports U222-007-R • Concentrateur USB 2.0 à 10 ports U222-010-R •... - Page 30 Installation Remarque : S'assurer que l'alimentation de tous les appareils est hors tension avant l'installation. Les cordons d'alimentation de tous les ordinateurs équipés de la fonctionnalité Keyboard Power On (clavier sous tension) doivent être débranchés. 1. Brancher le clavier USB, la souris et le moniteur HDMI dans les ports de la console de l'appareil.
- Page 31 Fonctionnement Il existe trois façons d'accéder aux ordinateurs et aux appareils connectés au commutateur écran-clavier-souris : commutation manuelle à distance, commutation de port de la souris et touches rapides du clavier. Remarque : Lors de la commutation de ports, attendre quelques secondes pour que la vidéo de l'ordinateur sélectionné...
- Page 32 Fonctionnement Commandes de touches rapides du clavier Le tableau suivant contient une liste des commandes de touches rapides du clavier disponibles pour le commutateur écran-clavier-souris. Combinaison Fonction [Scroll [Enter] Fait basculer le commutateur écran-clavier-souris et la mise au point Lock] de l'audio entre les deux ports.
- Page 33 Les deux voyants à DEL des ports clignotent ensemble pour indiquer que l'appareil se trouve en mode Mise à niveau de micrologiciel. Remarque : Alors que le B032-HUA2 se trouve en mode Mise à niveau de micrologiciel, les fonctions normales du clavier et de la souris sont suspendues. Il est nécessaire de terminer la mise à...
- Page 34 USB du câble du commutateur écran-clavier-souris à l'ordinateur. 3. Mettre le B032-HUA2 sous tension. Il ne fonctionnera pas avec le micrologiciel par défaut de l'usine. Suivre les étapes dans la section Utilité Mise à niveau de micrologiciel pour mettre le micrologiciel à niveau.
-
Page 35: Dépannage
écran-clavier-souris du câble du connexion à chaud. sont correctement connectés; mettre commutateur B032-HUA2 sous tension; mettre tous les écran-clavier- ordinateurs sous tension. souris est Le lecteur de cartes Mettre à jour à la version la plus récente du connecté... -
Page 36: Caractéristiques Techniques
Caractéristiques techniques Connexions de l'ordinateur Connexions de la console Sélection des ports Sélecteur de port à distance, souris, touches rapides Connecteurs (ports de la Clavier et souris : 2x USB type A femelle console) Vidéo : HDMI femelle Hauts-parleurs/Microphone : 2x Mini-Stéréo 3,5 mm femelle Connecteurs (ports du com- Clavier et souris : 4x USB type A mâle... - Page 37 Appendice Émulation d'un clavier Mac Clavier standard compatible PC (touche 101/104) peut émuler les fonctions d'un clavier Mac en utilisant les touches listées dans le tableau ci-dessous. Remarque : Lorsque plus d'une touche est requise sur le clavier PC pour émuler le clavier Mac, appuyer puis relâcher la première touche, puis appuyer puis relâcher la seconde touche.
-
Page 38: Garantie
TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. - Page 39 Garantie Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :...
-
Page 40: Руководство Пользователя
переключатель с кабелями USB/HD и аудиоканалом Модель: B032-HUA2 English 1 • Español 14 • Français 27 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Охраняется авторским правом © 2016 Tripp Lite. Перепечатка запрещается. 16-11-116-93366A.indb 40 12/15/2016 10:43:26 AM... -
Page 41: Характеристики Продукта
Характеристики продукта • Обеспечивает возможность управления двумя компьютерами или устройствами с единой USB- клавиатуры, мыши и HDMI-монитора • Компактная конструкция предусматривает наличие вмонтированных КВМ- и аудиокабелей длиной 1,2 м • КВМ-модуль и аудиоустройство могут переключаться независимо друг от друга, что позволяет подключаться... -
Page 42: Опциональные Комплектующие
Содержимое упаковки • Устройство B032-HUA2 • Руководство пользователя Опциональные комплектующие • Высокоскоростные HDMI-кабели серии P568 • 4-портовый концентратор USB 2.0 мод. U222-004-R • 7-портовый концентратор USB 2.0, мод. U222-007-R • 10-портовый концентратор USB 2.0 мод. U222-010-R • Кабели USB 2.0 A/B серии U022 для подключения устройств... - Page 43 Установка Примечание. Перед началом установки все устройства должны быть обесточены. Необходимо отсоединить шнуры питания любых компьютеров, имеющих функцию включения питания с клавиатуры. 1. Подключите USB-клавиатуру, мышь и HDMI-монитор к консольным портам устройства. Примечание. В случае использования беспроводной клавиатуры и мыши в разъем устройства, предназначенный...
-
Page 44: Порядок Эксплуатации
Порядок эксплуатации Существуют три способа обеспечения доступа к компьютерам и устройствам, подключенным к КВМ-переключателю: дистанционное переключение вручную, переключение портов мышью и использование комбинаций "горячих" клавиш. Примечание. При переключении портов следует подождать несколько секунд до появления видеоизображения выбранного компьютера на консольном мониторе перед дальнейшим переключением портов. Не переключайтесь... - Page 45 Порядок эксплуатации Команды, задаваемые "горячими" клавишами В представленной ниже таблице перечислены команды из комбинаций "горячих" клавиш для использования на КВМ-переключателе. Комбинация Функция [Scroll Lock] [Enter] Переключение фокуса КВМ- и аудиоконсоли между двумя портами. [Scroll Lock]+ Примечание. В случае фокусирования КВМ- и аудиоконсолей на разных портах переключается...
- Page 46 Для обновления прошивки устройства B032-HUA2 выполните следующие действия: 1. С компьютера, не входящего в состав КВМ-установки, загрузите последнюю версию пакета обновления прошивки для модели B032-HUA2 с сайта поддержки компании Tripp Lite (tripplite. com/support) 2. Отключите устройство B032-HUA2 от КВМ-установки. Нажмите и удерживайте кнопку...
- Page 47 2. Нажмите и удерживайте кнопку дистанционного селектора портов. Удерживая данную кнопку, снова подключите USB-разъемы КВМ-кабеля к компьютеру. 3. Включите питание устройства B032-HUA2. Теперь оно будет работать с прошивкой, установленной на заводе-изготовителе. Для обновления прошивки выполните действия, изложенные в разделе "Утилита обновления прошивки".
-
Page 48: Выявление И Устранение Неисправностей
адаптера не обновлен до версии актуальной версии Мышь и/или Требуется перезапуск Отключите питание всех устройств; отключите питание клавиатура не переключателя устройства B032-HUA2; подождите 5 секунд; включите отвечает питание устройства B032-HUA2 Функция Данная функция не Данная функция поддерживается только 3-кнопочными переключения портов поддерживается мышью... -
Page 49: Технические Характеристики
Технические характеристики К-во подключаемых компьютеров К-во разъемов для подключения консоли Способы выбора портов Дистанционный селектор портов, мышь, "горячие" клавиши Разъемы (консольные порты) Клавиатура и мышь: 2 x USB Type A (гнездовые) Видео: HDMI (гнездовой) Колонки/микрофон: 3.5mm Mini-Stereo (гнездовой) – 2 шт. Клавиатура... - Page 50 Приложение Эмуляция клавиатуры Mac ПК-совместимая клавиатура (101/104 клавиши) может эмулировать функции клавиатуры Mac при нажатии клавиш ПК, приведенных в таблице ниже. Примечание. Если для эмуляции клавиатуры Mac на клавиатуре ПК требуется более одной клавиши, сначала нажмите и отпустите первую клавишу, а затем нажмите и отпустите вторую. Клавиатура...
-
Page 51: Гарантийные Обязательства
ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с... - Page 52 может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 16-11-116 93-366A_revA 16-11-116-93366A.indb 52...
