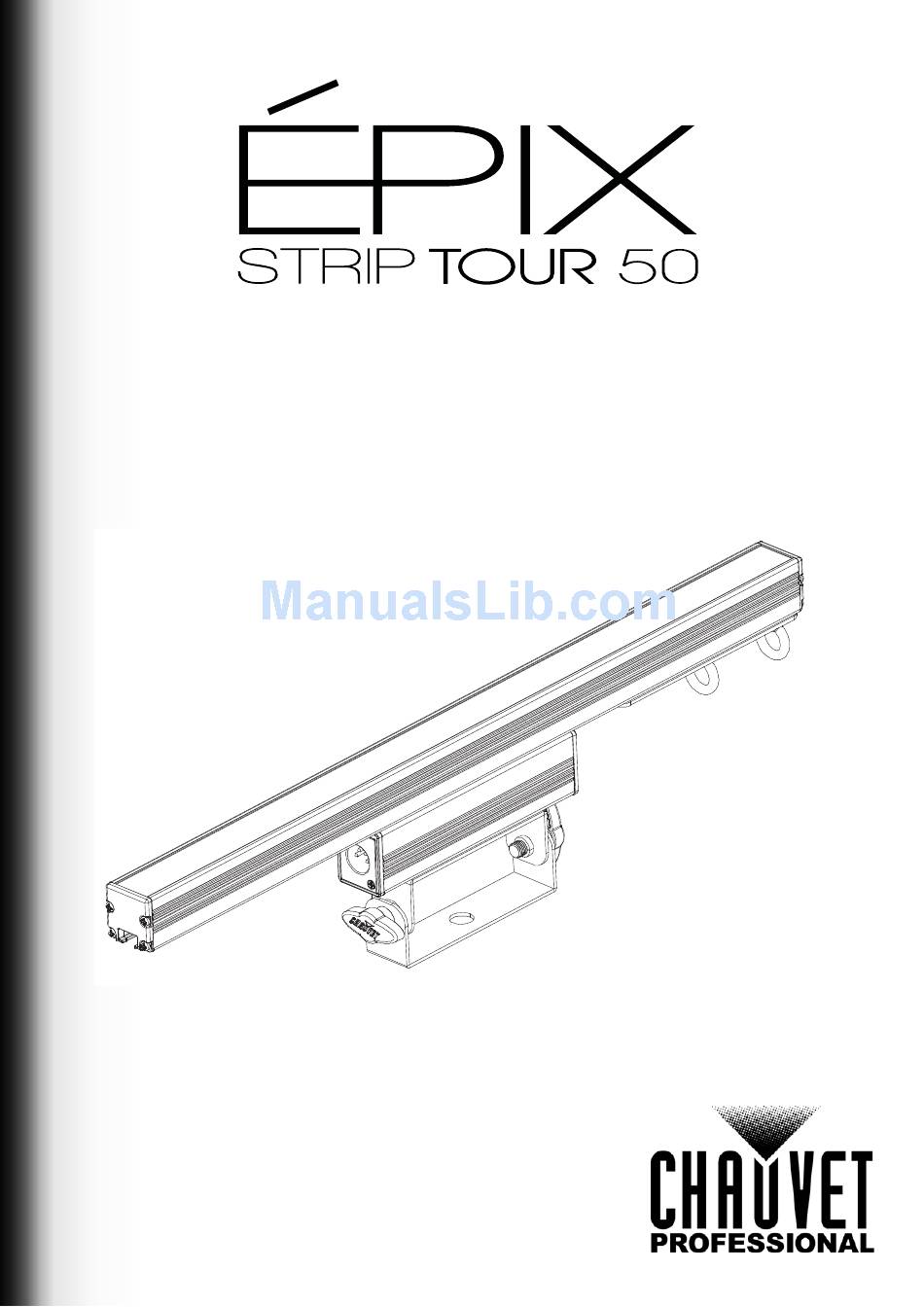

- Page 1 Quick Reference Guide English Español Français Nederlands...
-
Page 2: About This Guide
(IP20) • DO NOT operate this product if the housing, or I/O ports appear damaged. Have the damaged parts replaced by a Chauvet certified technician at once. • DO NOT connect this product to a dimmer or rheostat. •... -
Page 3: Product Overview
QUICK REFERENCE GUIDE Product Overview Fastening Knob/ Data/Power Out Safety Loop Mounting Bracket Data/Power In Interlocking Hardware Bracket Position Adjustment Knobs Filter ÉPIX Strip Tour 50 QRG Rev. 1... -
Page 4: Product Dimensions
QUICK REFERENCE GUIDE Product Dimensions 1.26 in 32 mm 19.68 in 500 mm 2.74 in 69.5 mm 1.34 in 34 mm 1.20 in 30.5 mm Power This product is powered by an ÉPIX Drive 900 or ÉPIX Drive 2000 IP. Refer to the ÉPIX Drive 900/ÉPIX Drive 2000 IP User Manual for detailed instructions on how to connect this product to power. -
Page 5: Filter Installation
Before mounting this product, read the Safety Notes. Use at least one mounting point per product. Make sure the mounting clamps are capable of supporting the weight of the product. For our CHAUVET Professional line of mounting clamps, go to http://trusst.com/products. Mounting Diagram... - Page 6 QUICK REFERENCE GUIDE Vertical Mounting Instructions Attach the clamp to the mounting bracket. Attach the clamp to the desired structure or surface. Attach a safety cable to the product’s safety loop. Attach the Safety Cable of the first product to the mounting point Attach the Safety Cable of the following products to the...
- Page 7 QUICK REFERENCE GUIDE Series Attachment Instructions The ÉPIX Strip Tour 50 can be attached in an end to end formation to create a strip up to 3 meters long from one mounting point. Do not connect any more than 6 ÉPIX Strip Tour 50 products in a row when hanging vertically. Loosen the 2 fastening eye bolts.
-
Page 8: Technical Specifications
QUICK REFERENCE GUIDE Technical Specifications Dimensions and Weight Length Width Height Weight 19.68 in (500 mm) 1.2 in (30.5 mm) 4.7 in (119.5 mm) 2 lb (1 kg) Note: Dimensions in inches are rounded. Power Power Supply Range ÉPIX Drive 900 or ÉPIX Drive 2000 IP 100 to 240 VAC, 50/60 Hz Parameter 120 V, 60 Hz... -
Page 9: Acerca De Esta Guía
(IP20). • NO ponga en funcionamiento este producto si la carcasa o los puertos de E/S parecen dañados. Haga que un técnico autorizado por Chauvet sustituya todas las piezas estropeadas. • NO conecte este producto a un atenuador o reostato. -
Page 10: Visión General Del Producto
GUÍA DE REFERENCIA RÁPIDA Visión general del producto Salida datos/alimentación Soporte de montaje Mando de ajuste/ Entrada datos/alimentación Lazo de seguridad Material de interconexión Mandos de ajuste de la posición del soporte Filtro Dimensiones del producto 19,68” 1,25” 32 mm 500 mm 4,70”... -
Page 11: Instalación Del Filtro
Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea de abrazaderas de montaje CHAUVET Professional, visite http://trusst.com/products. Diagrama de montaje Cable de... - Page 12 GUÍA DE REFERENCIA RÁPIDA Instrucciones de montaje vertical Fije la abrazadera al soporte de montaje. Fije la abrazadera a la estructura o superficie que desee. Fije un cable de seguridad al lazo de seguridad del producto. Fije el cable de seguridad del primer producto al punto de montaje Fije el cable de seguridad de los...
- Page 13 GUÍA DE REFERENCIA RÁPIDA Instrucciones de fijación en serie El ÉPIX Strip Tour 50 puede unirse en una formación punto a punto para crear una banda de hasta 3 metros de longitud desde un solo punto de montaje. No conecte más de 6 productos ÉPIX Strip Tour 50 en fila cuando los cuelgue verticalmente.
-
Page 14: Especificaciones Técnicas
GUÍA DE REFERENCIA RÁPIDA Especificaciones Técnicas Dimensiones y Peso Longitud Anchura Altura Peso 500 mm (19,68”) 30,5 mm (1,20”) 119,5 mm (4,7”) 2 kg (1 lb) Note: las dimensiones en pulgadas están redondeadas. Alimentación Fuente de alimentación Rango ÉPIX Drive 900 o ÉPIX Drive 2000 IP 100–240 VCA, 50/60 Hz Parámetro 120 V, 60 Hz... -
Page 15: A Propos De Ce Manuel
• NE PAS utiliser cet appareil si le boîtier ou les ports d'entrée sortie paraissent endommagés. Faites remplacer les pièces endommagées dès que possible par un technicien agréé par Chauvet. • Ne connectez jamais l'appareil à un variateur ou un rhéostat. -
Page 16: Vue D'ensemble De L'appareil
MANUEL DE RÉFÉRENCE Vue d'ensemble de l'appareil Sortie de données/d'alimentation Molette de serrage/ Boucle de sécurité Support de montage Matériel d'interverrouillage Entrée de données/d'alimentation Poignées de réglage de positionnement des supports de fixation Filtre Dimensions de l’appareil 19,68 po 1,25 po 500 mm 32 mm 4,70 po... -
Page 17: Installation Du Filtre
Sécurité. avant de monter cet appareil. Utilisez au moins un point de fixation par appareil. Assurez-vous que les fixations de montage peuvent supporter le poids de l'appareil. Pour prendre connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/ products. - Page 18 MANUEL DE RÉFÉRENCE Instructions de montage à la verticale Fixez la pince au support de montage. Fixez la pince à la structure ou surface souhaitée. Attachez un câble de sécurité à l'anneau de sécurité de l'appareil. Attachez le câble de sécurité du premier appareil au point d'attache Attachez le câble de sécurité...
- Page 19 MANUEL DE RÉFÉRENCE Instructions de fixation en série Le ÉPIX Strip Tour 50 peut être installé en série bord à bord jusqu'à former une ensemble de 3 mètres de long à partir d'un point d'attache. Ne connectez par plus de 6 ÉPIX Strip Tour 50 à la suite en suspension verticale. Desserrez les deux boulons à...
-
Page 20: Spécificités Techniques
MANUEL DE RÉFÉRENCE Spécificités Techniques Dimensions et Poids Longueur Largeur Hauteur Poids 500 mm (19,68 po) 30,5 mm (1,2 po) 119,5 mm (4,7 po) 2 kg (1 lb) Remarque: Les dimensions en pouce sont arrondies. Alimentation Source de courant Plage ÉPIX Drive 900/ÉPIX Drive 2000 IP Entre 100 et 240 VAC, 50/60 Hz Paramétré... -
Page 21: Over Deze Handleiding
Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20) • Gebruik dit product NIET als de behuizing of I/O-poorten beschadigd lijken. Laat de beschadigde onderdelen direct vervangen door een bevoegd technicus van Chauvet. • Sluit dit product NIET aan op een dimmer of een regelweerstand. •... - Page 22 BEKNOPTE HANDLEIDING Productbeschrijving Gegevens/stroom-uitgang Montagebeugel Bevestigingsknop /veiligheidslus Verbindende apparatuur Gegevens/stroom-ingang Instelknoppen van de beugelpositie Filter Productafmetingen 1,25 in 19,68 in 500 mm 32 mm 4,70 in 119,5 mm 2,73 in 1,20 in 69,5 mm 30.5 mm ÉPIX Strip Tour 50 BH Rev. 1...
- Page 23 BEKNOPTE HANDLEIDING Stroom Dit product wordt gevoed door een ÉPIX Drive 900/ÉPIX Drive 2000 IP. Raadpleeg de handleiding van de ÉPIX Drive 900/ÉPIX Drive 2000 IP voor uitgebreide instructies om dit product van stroom te voorzien. Power Linking Aan elke ÉPIX Drive 900/ÉPIX Drive 2000 IP kunt u tot 10 ÉPIX Strip Tour 50-producten aansluiten. Dit aantal niet overschrijden.
- Page 24 BEKNOPTE HANDLEIDING Montage Lees voor montage van dit product de Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze CHAUVET Professional- serie montageklemmen naar http://trusst.com/products. Montagediagram Montageklem...
- Page 25 BEKNOPTE HANDLEIDING Verticale montage-instructies Bevestig de klem aan de montagebeugel. Bevestig de klem aan de gewenste constructie of oppervlak. Bevestig een veiligheidskabel aan het veiligheidsoogje van het product. Bevestig de veiligheidskabel van het eerste product aan het bevestigingspunt Bevestig de veiligheidskabel van de volgende producten aan de beugel van het voorgaande product Bevestig nooit meer dan 6producten aan elkaar wanneer ze verticaal hangen aan één...
- Page 26 BEKNOPTE HANDLEIDING Bevestigingsinstructies in serie De ÉPIX Strip Tour 50 kan in een eind-tot-eind formatie worden bevestigd om een strook te creëren van tot 3 meter lang vanaf één bevestigingspunt. Sluit niet meer dan 6 ÉPIX Strip Tour 50-producten op een rij aan wanneer ze verticaal hangen.
-
Page 27: Technische Specificaties
BEKNOPTE HANDLEIDING Technische Specificaties Afmetingen en gewicht Lengte Breedte Lengte Gewicht 19,68 in (500 mm) 1,20 in (30,5 mm) 4,70 in (119,5 mm) 2 lb (1 kg) Let op: Afmetingen in inches zijn afgerond. Power Stroomvoeding Bereik ÉPIX Drive 900/ÉPIX Drive 2000 IP 100 tot 240 VAC, 50/60 Hz Parameter 120 V, 60 Hz... -
Page 28: Multi-Language
Voice: +44 (0) 1773 511115 Fax: +44 (0) 1773 511110 MEXICO General Information Technical Support Address: Av. de las Partidas 34 - 3B Email: servicio@chauvet.com.mx (Entrance by Calle 2) Zona Industrial Lerma Website Lerma, Edo. de México, CP 52000 www.chauvet.com.mx Voice: +52 (728) 690-2010 Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record.
