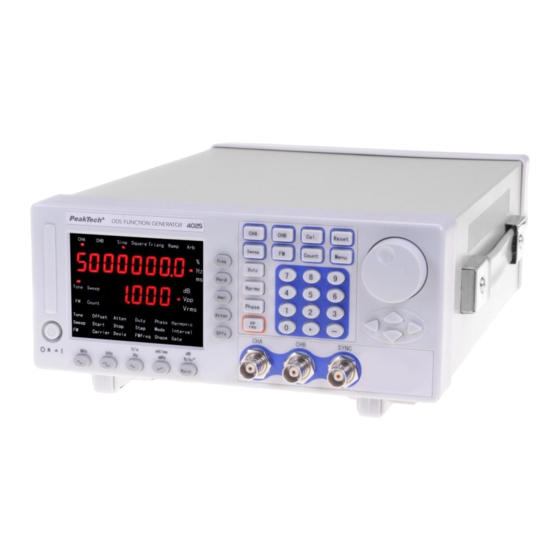

PeakTech 4025 Operation Manual

Dds function generators
Hide thumbs Also See for 4025:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
® ® ® ®
PeakTech
4025 / 4030
Bedienungsanleitung /
Operation Manual
DDS Funktionsgeneratoren /
DDS Function Generators

Advertisement

loading
Need help?

Need help?

Do you have a question about the 4025 and is the answer not in the manual?

Questions and answers

Related Manuals for PeakTech 4025

Summary of Contents for PeakTech 4025

  • Page 1 ® ® ® ® PeakTech 4025 / 4030 Bedienungsanleitung / Operation Manual DDS Funktionsgeneratoren / DDS Function Generators...

  • Page 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Page 3 ® 2. Einführung PeakTech DDS-Funktionsgeneratoren Ausgerüstet mit Direkter Digitalsynthese-Technik bieten PeakTech ® ® ® ® DDS Funktionsgeneratoren eine hohe Leistung sowie vielfältige Funktionen, die für schnelle Messeinsätze nötig sind. Die einfach gestaltete Front, die numerische Anzeige sowie die Anzeigelampen erlauben komfortables Arbeiten und Ablesen. Darüber hinaus erweitern zahlreiche optionale Funktionen die Eigenschaften des Gerätes.
  • Page 4 2.2. Beschreibung der Gerätefront und der -rückseite 2.2.1. Gerätefront 1. Anzeige 2. Hauptschalter 3. Wahltasten für Signalform 4. Optionstasten 5. Ausgang A 6. Ausgang B 7. Synchronisation 8. Richtungstasten 9. Einstellknopf 10. Funktionstasten/Zifferntasten 2.2.2. Geräterückseite REPLACE FUSE FM Input AS SPECIFIED P-Input P-Output DISCONNECT POWER CORD...
  • Page 5 2.3. Anzeige Die Anzeige ist zweizeilig. Die obere Zeile zeigt zeitbestimmte Werte wie Frequenz, Periode, Intervall, Torzeit, Frequenzhub, Tastverhältnis und andere an. Die untere Zeile zeigt Spannungsparameter wie Amplitude, Offset, Dämpfung und andere Parameter wie harmonische Vielfache, Phasendifferenz, Signalform-ID usw. an. Die Anzeige enthält 22 Anzeigelampen, die die Ausgabekanäle, Signalformen, die aktuell gewählte Funktion und Optionen sowie Einheiten angeben.
  • Page 6 * Die fünf Tasten oben haben eine Doppelfunktion. Mit ihnen können Sie auch die Maßeinheiten 【MHz】【kHz】【Hz】【mHz】【%】 sowie die Signalform-ID 【n】 eingeben. Drücken Sie nach der Eingabe von Daten eine dieser fünf Tasten, um die Maßeinheit auszuwählen und das Ende der Dateneingabe zu signalisieren.
  • Page 7 * Frequenzschritt für Kanal A: So stellen Sie einen Frequenzschritt von 12,5 Hz für Kanal A ein: Drücken Sie die Taste 【Menu】 und dann die Tasten 【1】【2】【•】【5】【Hz】. Die Frequenz von Kanal A wird bei jedem Druck auf Taste 【∧】um 12,5 Hz erhöht und bei jedem Druck auf Taste 【∨】 um 12,5 Hz verringert.
  • Page 8 3. Funktionsbeschreibung 3.1. Blockdiagramm Knob Displayer Keyboar 器 器 Clock Digital circuit Modulation input Lowpass Comparator TTL output Amplitude Output Voltage Power control attenuation amplification amplification and AM 20-60dB Offset setting Output Output A protection Power Output B Amplitude Lowpass amplification control 3.2.

  • Page 9: Bedienung

    Ausgangssignal multipliziert wird und so die Einhaltung des voreingestellten Werts für den Offset des Ausgangssignals garantiert. Das von der Amplitudensteuerung und der Offsetsteuerung synthetisierte Signal wird vom Ausgangsverstärker verstärkt und an Ausgang A ausgegeben. 3.3. Bedienkonzept * Die MPU steuert die Tasten und die Anzeigeelemente über eine Schnittstellenschaltung. Wird eine Taste gedrückt, identifiziert die MPU den Code dieser Taste und führt die zugehörigen Befehle aus.
  • Page 10 4.1.3. Drehknopfeinstellung * In der Praxis muss das Signal manchmal mehrfach nachgestellt werden; dazu wird der Einstellknopf verwendet. Der Cursor in der numerischen Anzeige blinkt an einer bestimmten Position. Drücken Sie die Taste 【＜】 oder 【＞】, um den blinkenden Cursor nach links oder rechts zu bewegen. Drehen Sie den Einstellknopf im bzw.
  • Page 11 Kanal A“ verwendet, und die Signalform ist Sinus oder Rechteck. Bei allen anderen Funktionen oder Signalformen wird lediglich Vss, nicht aber Vrms verwendet. 4.2.5. Amplitudendämpfer * Der Generator wird beim Start oder Reset auf „Auto“ gesetzt. Drücken Sie die Taste 【Atten】; „AU“ wird angezeigt.
  • Page 12 Effektivspannung kleiner als 0,2V beträgt der wirkliche Ausgangsoffset ein Prozent des eingestellten Offsetwerts. * Die Einstellung des Gleichspannungsoffsets für das Ausgangssignal ist mit den Zifferntasten einfacher durchzuführen als mit dem Einstellknopf. Grundsätzlich steigt der Gleichspannungspegel bei Drehung nach rechts und sinkt bei Drehung nach links, unabhängig davon, ob der Gleichspannungsoffset positiv oder negativ ist.
  • Page 13 4.3.1. Einstellen der Oberwelle für Kanal B * Die Frequenz von Kanal B kann als Vielfache der Frequenz von Kanal A eingestellt and angezeigt werden. Das heißt, das Signal von Kanal B ist die n-fache Oberwelle von Kanal A. Drücken Sie die Taste 【harmo】...
  • Page 14 * Positiver Durchlauf (0): Die Ausgangsfrequenz beginnt mit der Startfrequenz, wird jeweils um den Frequenzschritt erhöht und beginnt den Durchlauf erneut, wenn die Endfrequenz erreicht wurde. * Negativer Durchlauf (1): Die Ausgangsfrequenz beginnt mit der Endfrequenz, wird jeweils um den Frequenzschritt verringert und beginnt den Durchlauf erneut, wenn die Startfrequenz erreicht wurde.
  • Page 15 4.5.4. Einstellen der Frequenzmodulation * Drücken Sie die Taste 【Menu】, bis die Anzeigelampe „FM“ aufleuchtet und der Wert der Frequenzmodulation angezeigt wird. Der Wert der Frequenzmodulation kann über die Zifferntasten oder den Einstellknopf festgelegt werden. Bei der Frequenzmodulation wird das Signal von Kanal B als Modulationssignal verwendet, und die Modulationsfrequenz ist die Frequenz von Kanal B.
  • Page 16 4.6.3. Tiefpassfilter * Bei niedrigen zu messenden externen Frequenzen mit hochfrequentem Rauschanteil entsteht durch das Rauschen ein Triggerfehler. Das Messergebnis ist ungenauer mit instabilen Messwerten. Der Tiefpassfilter mit einer Frequenz von 10 kHz wird dem Eingangssignal hinzugefügt. Der hochfrequente Rauschanteil in dem zu filternden Signal hat keinen Einfluss auf das niederfrequente Signal;...
  • Page 17 08* note1 23283000 CHA Frequenz: Frequenz von CHA 1MHz±50Hz 09* note2 13300000 CHA FM Trägerfrequenz: Ausgangsfrequenz von CHA 0.99MHz ~ 1.01MHz 3600 CHA FM Frequenzabweichung: 18kHz ~ 22kHz Phasendifferenz von CHA und B:0° 12~21 CHA Flatness: Frequenz 1MHz ~ 10MHz, CHA Ausgangsamplitude 18.0Vpp ~ 22.0Vpp 22~26 CHA Flatness: Frequenz 11MHz ~ 15MHz，CHA Ausgangs-...

  • Page 18: Spezifikationen

    Gesamtverzerrung: (20 Hz ~ 200kHz) ≤1% Puls, Rechteck: Anstiegs-/Abfallzeit: ≤35ns Tastverhältnis: 1% ~ 99% 6.1.2. Frequenz Frequenzbereich: Sinus: 40mHz ~ 5 Mhz (P 4025) 40mHz ~ 20 MHz (P 4030) Auflösung: 40mHz Frequenzgenauigkeit: ±(5×10 + 40mHz) Frequenzstabilität: ±5×10 / 3 Std.
  • Page 19 16 Standardsignale wie Sinus, Rechteck, Dreieck, Rampe etc. Wellenformlänge: 1024 Punkte; Messrate: 100 MSa/s Amplitudenauflösung: 8 bits harmonische Verzerrung: ≥40dBc (<1MHz) (P 4025) ≥35dBc ( 1MHz ~ 10MHz) (P 4030) Gesamtverzerrung: (20 Hz ~ 200kHz) ≤1% Puls, Rechteck: Anstiegs-/Abfallzeit: ≤35ns Tastverhältnis:...
  • Page 20 6.3. TTL-Ausgang 6.3.1. Wellenform Rechteck, Anstiegs-/Abfallzeit ≤20ns 6.3.2. Frequenz siehe auch Kanal A 6.3.3. Amplitude Kompatibilität des TTL, CMOS, LOW < 0.3V , HIGH > 4V 6.4. Allgemeine Daten 6.4.1. Versorgungsspannung Spannung 100 ~ 240 V (1±10%) AC Frequenz: 50/60 (1±5%) Hz Leistungsaufnahme: <30VA 6.4.2.
  • Page 21 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. ® © PeakTech 05/2012/th/Ho. -20-...

  • Page 22: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.
  • Page 23 ® ® ® ® 2. Introduction of PeakTech DDS Function Generators With Direct Digital Synthesis Technique (DDS), PeakTech ® DDS function generators are of the high performance indexes and numerous function characteristics which are necessary for the fast completion of measuring.
  • Page 24 2.2. Description of Front Panel and Rear Panel 2.2.1. Front Panel 1. Display screen 2. Power switch 3. Waveform selection keys 4. option key 5. Output A 6. Output B 7. Synchronization 8. Direction keys 9. Adjusting knob 10. Function and numeric keys 2.2.2.
  • Page 25 2.3. Screen description There are two rows of display on the screen. The parameters of time such as frequency, period, interval, gate time, frequency deviation modulation, duty cycle and others are shown on the upper row. The parameters of voltage such as amplitude, offset, attenuation, as well as other parameters such as harmonic times, phase difference, waveform sequence number and so on are shown on the lower row.
  • Page 26 2.5. Basic operation The following description will explain the basic operation to meet the usual need of the users. Every user whoever has questions should read the corresponding contents in the chapter three of the instruction. 2.5.1. Setting of parameters of channel A Press the key of 【CHA】...
  • Page 27 2.5.3. Frequency sweeping of channel A Press the key of 【Sweep】. Sweeping signal is output from channel A. Use default parameters. * Setting of sweeping mode: set the sweeping mode to be to-and-fro. Press the key of【Menu】to light the indicator light of “Sweep” and then press 【2】【n】.Setting of other parameters is described in 4.4. 2.5.4.
  • Page 28 3. Principle summarize 3.1. Principle frame Displayer Knob Keyboar 器 器 Clock Digital circuit Modulation input Lowpass Comparator TTL output Amplitude Output Voltage Power control attenuation amplification amplification and AM 20-60dB Offset setting Output Output A protection Power Output B Amplitude Lowpass amplification...

  • Page 29: Handling Instruction

    * Amplitude controller is a digit-analogue converter. Based on the amplitude value preset by user, it generates a corresponding analogue voltage and then multiplied by the output signal so to guarantee the amplitude of output signal to be the preset value. Offset controller is a digit-analog converter. Based on the offset value preset by user, it generates a corresponding analog voltage and then added with the output signal so to guarantee the offset of output signal to be the preset value.
  • Page 30 increasing 1 by turning it clockwise or decreasing 1 by turning it anticlockwise, even carry or barrow from high-order digit. By the knob, data come into effect after entering and do not need enter unit key. When the blink cursor moves leftwards, the data can be adjusted crudely and when it moves rightwards, the data can be adjusted finely.
  • Page 31 The distortion of waveform is smaller. But a little instant jumping will occur for output signal when attenuation switching, which is not allowed in some cases. So the fixed attenuation way is set for the generator. Pressing the key of 【Atten】, the attenuation value can be entered by the numeric keys. The attenuation is 0dB when the data entered <20, 20dB when the data entered ≥20, 40dB when the data entered≥40, 60dB when the data entered ≥6 and auto when the data entered≥80.
  • Page 32 4.2.10. Selection of waveform of channel A * There are 16 waveforms in channel A. Press the key of 【Wave】 and the sequence number of the present waveform will be displayed. The sequence number can be entered by the numeric keys and press the key of 【n】...
  • Page 33 4.3.2. Setting of phase shift of channel B * If the harmonic wave of channel B has been set, press the key of【Phase】 and select “Phase shift of channel B”. Now the signals of two channels are completely synchronous with the phase difference of 0. The phase difference of the signals of two channels can be entered by the numeric keys or by the knob.
  • Page 34 4.4.4. Setting of interval time * As the start frequency, end frequency and frequency step are settled, the interval time for each frequency step can be decided by the requirement of sweeping velocity. The shorter the interval is, the faster the sweeping velocity is.
  • Page 35 4.5.6. Exterior modulation * Frequency modulation uses exterior modulation signals. There is a port of “Modulation input” on the back panel, which can import exterior modulation signals. The frequency of exterior modulation signal should fit that of carrier signal. The amplitude of exterior signal should be adjusted according to the requirements of frequency deviation modulation or depth of amplitude modulation.
  • Page 36 4.7.1 Calibration On * Select Sine for CHA and CHB. Press the 【Cal】key to display “----”and input calibration password 1200, end with pressing 【Hz】key to make calibration function on. 4.7.2 Parameter Calibration * Pressing the key of 【Menu】so as to display calibration value on the upper row of screen and sequence number on the below row.
  • Page 37 43~47 CHB Flatness：Frequency11MHz: 15MHz, CHB Output Amplitude 11.2Vpp ~ 16.8Vpp 48~53 CHB Flatness：Frequency16MHz: 21MHz, CHB Output Amplitude 6.4Vpp ~ 9.6Vpp Note 1: The frequency synthesizer for CHA and CHB have same one fixed clock reference, so CHB has same accuracy as CHA after calibration of CHA. Note 2: For FM, the frequency synthesizer used for carrier is another clock reference.

  • Page 38: Specifications

    Pulse, square: rise/fall time: ≤35ns, over pulse: ≤ 10 % Duty cycle: 1% ~ 99% 6.1.2. Frequency characteristics Frequency range: sine: 40mHz ~ 5 Mhz (P 4025) 40mHz ~ 20 MHz (P 4030) Resolution: 40mHz Frequency accuracy: ±(5×10 + 40mHz) Frequency stability: ±5×10...
  • Page 39 Waveform length: 1024 points, Sampling rate: 100 MSa/s Amplitude resolution: 8 bits Harmonic distortion: ≥40dBc (<1MHz) (P 4025) ≥35dBc ( 1MHz ~ 10MHz) (P 4030) Total distortion: ≤1% (20Hz ~ 200kHz) Pulse, square: rise/fall time: ≤35ns, over pulse: ≤ 10 %...
  • Page 40 6.4. General characteristics 6.4.1. Power conditions voltage: 100 ~ 240 V (1±10%) AC frequency: 50/60 (1±5%) Hz power: <30VA 6.4.2. Environment conditions temperature: 0 ~ 40 ° C humidity: <80% 6.4.3. Operation characteristics Keyboard operation, continuous adjusting by digit knobs 6.4.4.
  • Page 41 We herewith confirm, that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after one year. ® 05/2012/th/Ho. © PeakTech PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
