ASROCK X99 Taichi Manual page 175

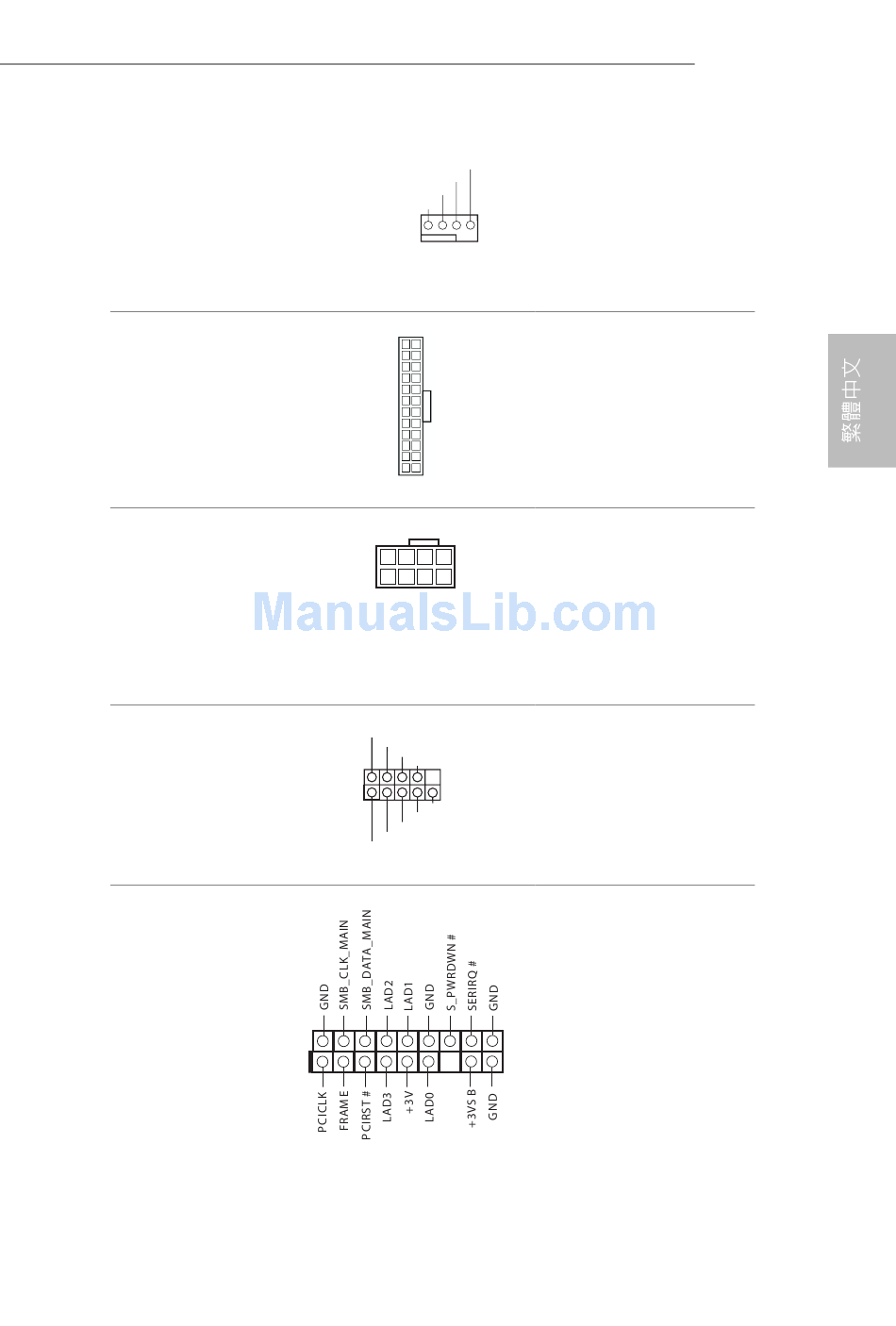

CPU 選用 / 水泵風扇接頭
(4-pin CPU_OPT/W_PUMP)
（請參閱第 1 頁，編號 7）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 8）
ATX 12V 電源接頭
(8-pin ATX12V1)
（請參閱第 1 頁，編號 3）
序列連接埠排針
(9-pin COM1)
（請參閱第 1 頁，編號 21）
TPM 標頭
(17-pin TPMS1)
（請參閱第 1 頁，
編號 22）
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
12 24
1 13
8 5
4 1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
本主機板配備 4-Pin
水冷 CPU 風扇接頭。
若您計畫連接 3-Pin
CPU 水冷風扇，請
接至 Pin 1-3。
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，
請插入 Pin 1 及 Pin
13。
本主機板配備一組
8-pin ATX 12V 電
源接頭。若要使用
4-pin ATX 電源供應
器，請插入 Pin 1 及
Pin 5。
此 COM1 排針支援
序列連接埠模組。
此接頭支援信賴平台模組
(TPM) 系統，可確保儲存金
鑰、數位憑證、密碼及資料
的安全。TPM 系統也能強
化網路安全、保護數位身分
並確定平台完整性。
X99 Taichi
173
