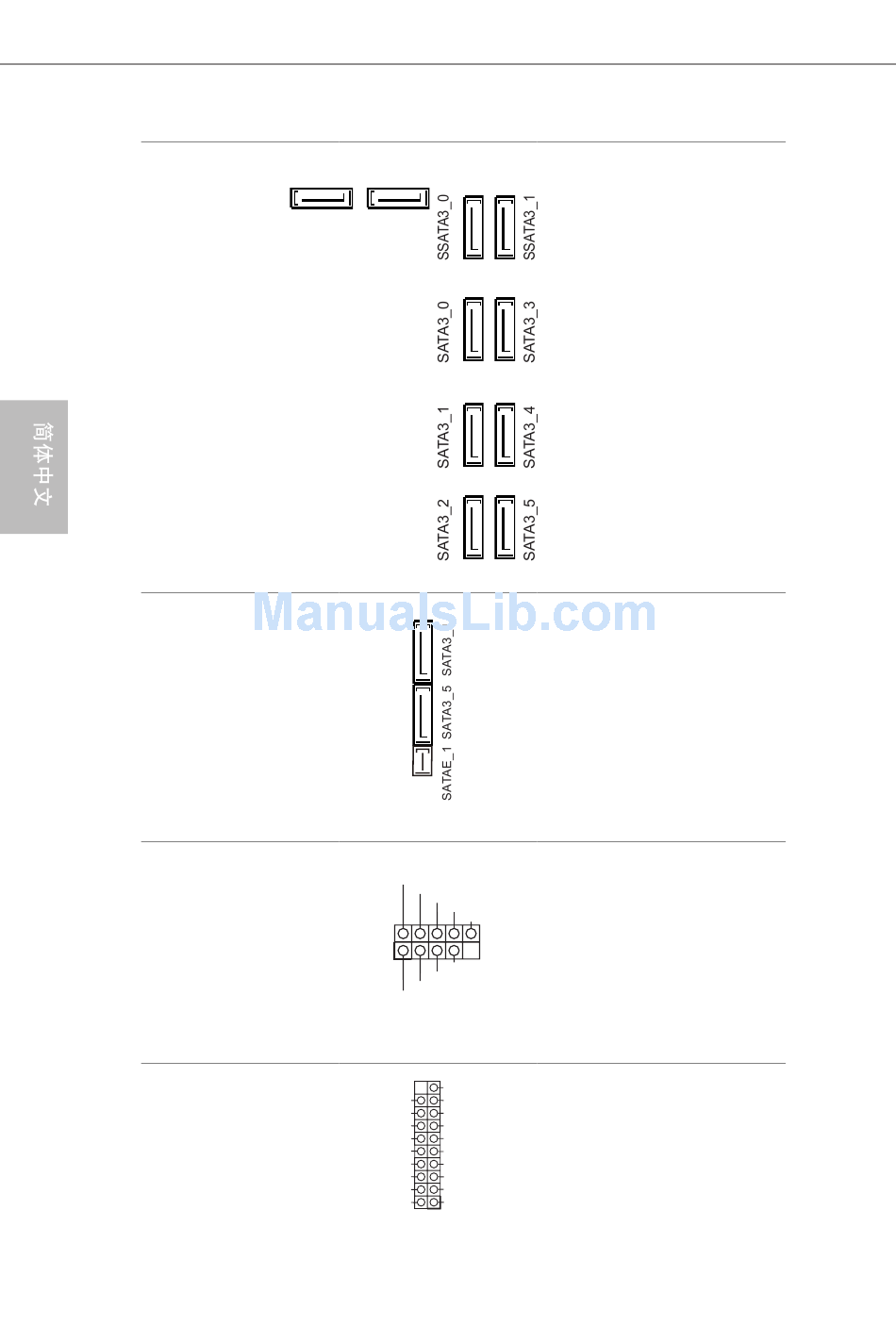

串行 ATA3 接口
(SSATA3_0_1:
见第 1 页，第 14 个）
(SSATA3_2:
参见 p.1 第 13 项）
(SSATA3_3:
参见 p.1 第 11 项）
(SATA3_0_3:
见第 1 页，第 15 个）
(SATA3_1_4:
见第 1 页 p.1 第 16 个）
(SATA3_2_5:
见第 1 页第 17 个）
SATA Express 接口
( SATAE_1 )
（见第 1 页，第 18 个）
USB 2.0 接脚
(9 针 USB3_4)
（见第 1 页，第 19 个）
(9 针 USB5_6)
（见第 1 页，第 20 个）
USB 3.0 接脚
(19 针 USB3_1_2)
（见第 1 页，第 10 个）
158
SSATA3_3 SSATA3_2
USB_PWR
P-
P+
GND
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
这十个 SATA3 接口支
持最高 6.0 Gb/s 数据
传输速率的内部存储
设备的 SATA 数据线。
SSATA3_3 接口与 M2_1
共用；SSATA3_2 接口
与 M2_2 共用。 如果
Ultra M.2 Socket 已被占
用，内部 SSATA3_2 将
不工作。
* 仅在 SATA3_0 ~
SATA3_5 端口上支持
RAID 。
请将 SATA 或 PCIe 存
储设备连接到此接口。
SATA Express 接口与
SATA3_4 和 SATA3_5 共
用。
* SATA Express 接口是
SATAE_1、SATA3_5 和
SATA3_4 的组合。
除 I/O 面板上的三个 USB
2.0 端口外，此主板上还
DUMMY
有两个接脚和一个端口。
每个 USB 2.0 接脚可以支
持两个端口。
此主板上有 1 个接头。
每个 USB 3.0 接脚可以支
持两个端口。
