Summary of Contents for TRENDnet TPL-407E

  • Page 1                      Cover Page  TRENDnet User’s Guide  ...

  • Page 2: Table Of Contents

      Table of Contents  TRENDnet User’s Guide                        Contents        Product Overview  ................  1       Package Contents ...................... 1       Features ......................... 1     Product Hardware Features  ................... 2 Installing your Powerline Adapters  ...........  4  ...

  • Page 3: Product Overview

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Product Overview  Features    The  Powerline  500  AV  Adapter  with  Built‐In  Outlet,  model  TPL‐407E,  uses  existing  electrical  lines  to  create  a  high  speed  network.  Two  adapters  are  needed  to  start  a ...

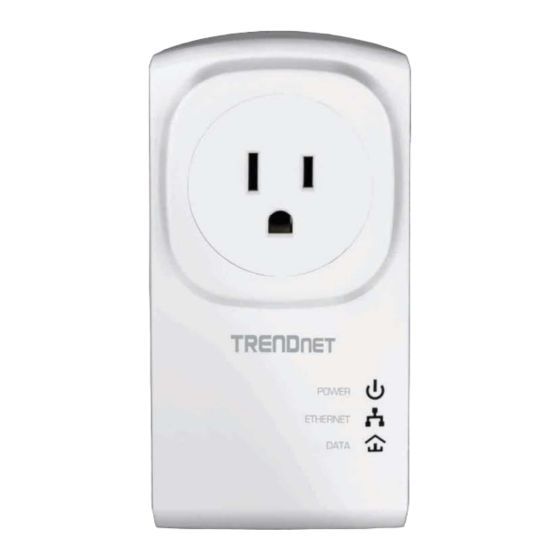

  • Page 4: Product Hardware Features

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                            Product Hardware Features    Device Label         POWER LED  Product Model    Device Serial Number  ETHERNET LED  DATA LED   Hardware & Firmware  Sync/Reset Button    Version      Power Prong      Device MAC Address ...
  • Page 5   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                         LED  Color  Sequence  Definition  Button  Action  Function  Green  On  Device powered on  Initiate Sync/Connection and generate random  POWER  N/A  Off  Device powered off  network name/key (DATA LED will go off then  Sync  return to solid after connection is made).    10/20 Mbps , 100/200Mbps  Sync /  Push/hold for 3  Green  On  Note: The secondary or additional Powerline  Reset  seconds,  ...

  • Page 6: Installing Your Powerline Adapters

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Installing your Powerline Adapters  Connect a Powerline adapter to your router      1. Plug the Powerline adapter into an available wall power outlet near your router.  Before you Install  Note: This will allow devices connected to your Powerline network to access the Internet    and other devices connected to your network.  1. Before you proceed with the installation, verify the following:     You already have a router already installed.  2. Connect the included Ethernet cable (also called network cable) from the Ethernet port   You already have Internet access through your existing network.  (also called network port) of your Powerline adapter to an available Ethernet port (also   called LAN port) on your router.  An Ethernet port (also called LAN port) is available on your router.     Verify that you have at least two Powerline adapters.  You will need at least two  Powerline adapters to create a Powerline network.  3. Once the Powerline adapter is installed and connected to your router, verify that the  Power LED is on or blinking and the Ethernet LED is on or blinking.  Note:  The  TPL‐407E  package  only  includes  a  single  Powerline  adapter.  Please ...

  • Page 7: Add Adapters To Your Network

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Add adapters to your network  Securing your Powerline Network      Once you have installed and connected the first Powerline adapter to your router, you  Powerline networks consist of two or more Powerline devices connected together using  can easily extend your network to other rooms by adding additional Powerline adapters.  the same encryption key.  TRENDnet Powerline adapters automatically connect to each  other  over  a  secure  encrypted  signal  and  share  the  same  encryption  key  (Default    encryption key:  HomePlugAV).   To extend your network using an additional Powerline adapter:      In order for your Powerline devices to connect to the same Powerline network, the same ...

  • Page 8: Using The Sync Button

                         Using the Sync button    Change your default encryption key using the Sync button    The physical Sync button on the Powerline adapter provides an easy method of changing  the default encryption key. The Sync button generates a random encryption key for your  Powerline network.   Note:  The  default  encryption  key  assigned  to  TRENDnet  Powerline  adapters  is  HomePlugAV. Before changing the default encryption, please ensure that your Powerline  adapters are already installed and connected using the default encryption key.    Important Note: When using the Sync Button to change the default encryption key, it is  highly recommended to plug the adapters into nearby outlets first and follow the Sync  button procedure before installing the adapters in the desired locations.    © Copyright 2016 TRENDnet. All Rights Reserved.      6   ...
  • Page 9   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      The Link button procedure below applies to the following TRENDnet models:  TPL‐407E / TPL‐407E2K   Note: The product images in the diagram below may not accurately illustrate your exact Powerline model.      © Copyright 2016 TRENDnet. All Rights Reserved.      7   ...

  • Page 10: Add Adapters Using The Sync Button

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Add adapters using the Sync button  If you have changed the default encryption key assigned to your adapters, additional adapters will not automatically connect to your Powerline network after they are plugged into a wall  power outlet. For any additional adapters, you will need to use the Sync button to connect any additional adapters to use the same encryption key of your existing Powerline network.   Use the procedure (Adapter C) below to connect additional adapters. Repeat the procedure (Adapter C) below for each additional adapter you add to your network.    The Link button procedure below applies to the following TRENDnet models:  TPL‐407E / TPL‐407E2K   Note: The product images in the diagram below may not accurately illustrate your exact Powerline model.        © Copyright 2016 TRENDnet. All Rights Reserved.      8   ...
  • Page 11   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      If adding a TRENDnet adapter models (Adapter C) not listed in the previous page, please follow the Alternative Link button procedure below.   Use the procedure (Adapter C) below to connect additional adapters. Repeat the procedure (Adapter C) below for each additional adapter you add to your network.  Note: The product images in the diagram below may not accurately illustrate your exact Powerline model.      © Copyright 2016 TRENDnet. All Rights Reserved.      9   ...

  • Page 12: Using The Powerline Utility

    TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                        Using the Powerline Utility  Installing the utility       The Powerline Utility allows you to do the following:   1. Download the Powerline Utility from www.trendnet.com , go to product page /  Create a customized encryption key for your Powerline network and apply it to  download section   multiple Powerline adapters at the same time.     View the Powerline adapters connected to your network (using the MAC  address) and the approximate connection quality and speed of each Powerline  2. Unzip the file and run the Powerline Utility  adapter.      View and upgrade Powerline adapter firmware.  Note: Link speed displayed in the utility of your Powerline adapters to another  through your electrical system is estimated. Actual link speed may vary.     Before installing and using the utility, please ensure the following:   Write down the Device Password (DPW) (16‐digit characters A‐Z only) and ...

  • Page 13: Powerline Utility Overview

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                        Powerline Utility Overview  Main Window  Local Device  The  Powerline  adapter  connected  to  your  router.   Note:  If  your  computer  is  connected  directly  to  your Powerline adapter,  the  Local  Device  listed  will  be  the  Powerline ...
  • Page 14   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Powerline Utility Overview  Device Setup Window  Use Default (Public Network)  Replaces  the  current  encryption key value with the  default HomePlugAV.   Encryption Key  Note:  You  will  still  need  to  Encryption  key  for  your  apply  the  settings  to  your  Powerline network.  Powerline adapters by clicking  Note: ...
  • Page 15   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Powerline Utility Overview  Status Window  System Information   Displays  the  device  and  other related information  such as firmware version,  MAC  address,  and  encryption  key  (also  called network password).  You  can  vertically  scroll  the window to view all of  the system information.  Remote Device History (Log)  Displays Powerline adapters or  other  Powerline  devices ...
  • Page 16   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Powerline Utility Overview  About Window    System Information   Displays copyright  information.  You can vertically scroll  the window to view all of  the copyright    © Copyright 2015 TRENDnet. All Rights Reserved.      14   ...

  • Page 17: Add Adapters In The Utility And Create A Customized Encryption Key

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Add adapters in the utility and create a customized encryption key     If you have not written down the Device Password (DPW) and MAC address for each of  your Powerline adapters, please do so as it is required to applying the customized  encryption key for all of your Powerline adapters using the utility. This information is on  the sticker on the inside face of each adapter.   Note:  Write down the Device Password (DPW) (16‐digit characters A‐Z only) and  MAC Address (12‐digit characters a‐f,A‐F,0‐9) of each Powerline adapter first  before proceeding.  Example:  Location of Powerline  Adapter  Device Password (DPW)  MAC Address  At Router  ZAYB‐VIMV‐YFAQ‐ZFPA  00:B0:52:00:04:54  John’s Room  WCEE‐ZZYC‐WVJJ‐6ZRD  00:04:44:44:44:45    Note: It is recommended to ensure that your Powerline adapters are already installed  and connected and the Ethernet port on each adapter is connected to a device powered    on.     ...
  • Page 18   TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      5. Enter the Device Password (DPW) and click OK.  To create a customized encryption key  Note: Match the Device Password (DPW) to the corresponding MAC address.    1. In the Powerline Utility Privacy window, under Private Network Name, enter the new  encryption key for your Powerline network.       2.  After you have entered your new Powerline encryption key, click Set Remote  Devices.       6. If successful, you will receive a message indicating that the password is correct.   Click OK.        3. Click OK. If successful, you will receive a message indicating that all Powerline  adapters were added to your network verifying that the encryption key was changed for  all Powerline adapters. Click OK.      Repeat steps 2‐6 for each additional Powerline adapter listed in Remote Device until  you have added all of your remaining Powerline adapters before continuing to the      next step “To create a customized encryption key”. ...

  • Page 19: Upgrade Firmware

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Upgrade Firmware  4.  Launch the Powerline Utility by double‐clicking the icon.      5. The device should appear in Advanced and Selected Local Device list. Click Upgrade  Note: The firmware can only be upgraded when your computer is directly connected to  Firmware.   the Powerline adapter Ethernet port (also called network port) using an Ethernet cable  (also called network cable). The Device Password (DPW) is not required when upgrading    the firmware.    1. To check if firmware updates are available for your Powerline adapter, check your  Powerline model. http://www.trendnet.com/downloads/    2. Save the zipped firmware file (.zip) and extract the file to your computer.    3.  Make sure you connect your computer with the utility installed is directly connected  to the Powerline adapter using an Ethernet cable (also called network) cable when  upgrading the device firmware.            © Copyright 2016 TRENDnet. All Rights Reserved.   ...

  • Page 20: Restart Or Reset

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                         Restart or Reset    To restart or reset the device, go to Advanced section and select Reset Device to restart  it or Factory Defaults to reset the device settings to default.         © Copyright 2016 TRENDnet. All Rights Reserved.      18   ...

  • Page 21: Troubleshooting

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                         • Avoid using the Powerline adapters on GFI protected outlets and electrical  Troubleshooting  systems with AFCI circuit breakers.  They may degrade or block Powerline  signals.     • The Powerline adapters should not be used in areas with excessive heat.  Please reference the items below if you continue to experience difficulty with installing  • Florescent and incandescent lighting can generate significant Powerline  interference.     and using your Powerline adapters.  • If your building has more than one circuit breaker box, the Powerline adapter  • Do not plug the Powerline adapters into a power strip. Make sure to plug the  may not be able to establish connectivity between them. In this case, connect a  adapters directly into a power outlet and not through power strip. Using  Powerline adapter into a power outlet located on each of the circuit breaker  adapters through a power strip may negatively affect Powerline connectivity  boxes.  Then connect an Ethernet cable between the Powerline adapters to    and performance.  bridge the two circuits together.  ...

  • Page 22: Appendix

      TPL‐407E / TPL‐407E2K  TRENDnet User’s Guide                      Appendix    Overlapping Powerline networks    It is possible to create multiple Powerline networks on the same electrical system  separated and grouped by different network encryption keys. The Powerline networks  will work and communicate independently of each other which can provide security  between different groups of Powerline adapters. For example, if you have five  powerline adapters (Adapter A, Adapter B, Adapter C, Adapter D, Adapter E), you can  group Adapters A,B, and C together on one powerline network and group Adapters D  and E on a different Powerline network. Each group will use a different encryption key.    Note: It is recommended that only a maximum of up to 4 Powerline networks can be  created per electrical system. Any additional Powerline networks above the  recommended may result in significant degradation in Powerline performance.        © Copyright 2016 TRENDnet. All Rights Reserved.      20   ...
