OUTDOOR CHEF EASY 480C Assebly Instructions

EASY 480 C
Spare Parts
Pos. Art. Nr. Description
1 18.355.51 Lid black
2 18.332.79 Lid handle EASY 480 titan-silver
3 18.332.73 Heat shield
4 18.822.49 Logo plate
5 18.850.21 Heat indicator °C/°F
6 18.850.12 Heat indicator-Nut
7 18.331.05 Upper Vent Disc with handle
8 18.332.57 Cooking grid
9 18.330.02 Funnel
10 18.330.04 Grease collector pan
1 1 18.330.05 Charcoal grate
12 18.330.07 Booster grate
13 18.355.48 Bowl black
14 18.330.46 Tool holder
15 18.332.56 Lower Vent disc with handle
16 18.332.75 Ash Catcher
17 18.332.38 Legs upper parts rear titan-silver
18 18.332.39 Leg upper part front titan-silver
19 18.360.33 End cap upper part
20 18.332.40 Leg lower part rear right titan-silver
21 18.332.41 Leg lower part rear left titan-silver
22 18.332.58 Leg lower part front titan-silver
23 18.365.03 End cap under part
24 18.332.59 Triangle titan-silver
25 18.332.60 Bottom shelf
26 18.332.01 Carry handle titan-silver
27 18.365.12 Wheel
18.379.1 1 Hardware set
Attention
Please write your serial number on the backside of the manual
for future reference. You will find the number on the data plate
attached to the trolley or the bottom plate depending on the
grill model. OUTDOORCHEF can only supply spare parts and
honour warranty returns when the serial number is available.
www.outdoorchef.com
8
Ersatzteil-Liste
Beschreibung
Deckel schwarz
Deckelgriff EASY 480 titan-silber
Hitzeschild
Logoplatte
Temperatur Anzeige °C/°F
Temperaturanzeige-Befestigungsmutter
Ventilationsschieber oben mit Griff
Grillrost
Trichter
Fettauffangschale
Kohlenrost
Anzünderost
Kugel schwarz
Besteck Halter
Ventilationsschieber unten mit Griff
Aschenschale
Beine Oberhälften hinten titan-silber
Bein Oberhälfte vorne titan-silber
Abschlusskappe oberer Teil
Bein Unterhälfte hinten rechts titan-silber
Bein Unterhälfte hinten links titan-silber
Bein Unterhälfte vorne titan-silber
Abschlusskappe unterer Teil
Dreieck titan-silber
Bodenrost
Handgriff titan-silber
Rad
Hardware set
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchsanweisung
die Serien-Nummer. Je nach Grillmodell finden Sie die Nummer
auf dem Datensticker, welcher sich entweder am Grillgestell
oder auf der Bodenplatte befindet. OUTDOORCHEF kann
Garantie und Ersatzteillieferungen nur mit der Serien-Nummer
bearbeiten.
DKB Household Switzerland AG operates a policy of
continuous product development and improvement.
As such we reserve the right to alter product design and
or technical specification without giving any prior notice.
EASY 480C-EN-DE/16.AUGUST 2013

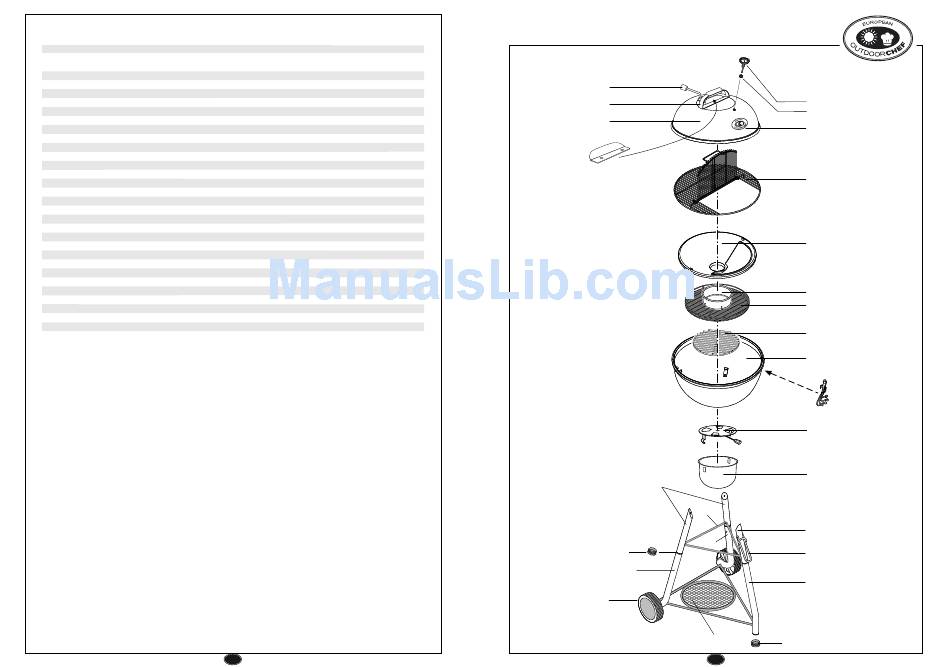

EASY 480 C
7
2
1
3
17
19
21
27
5
6
4
8
9
10
1 1
12
13
14
15
16
24
18
20
26
22
25
23
1
