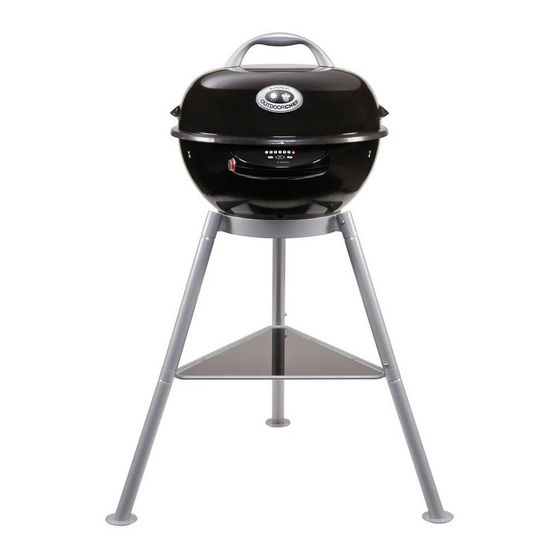

OUTDOOR CHEF CITY 420E Manual

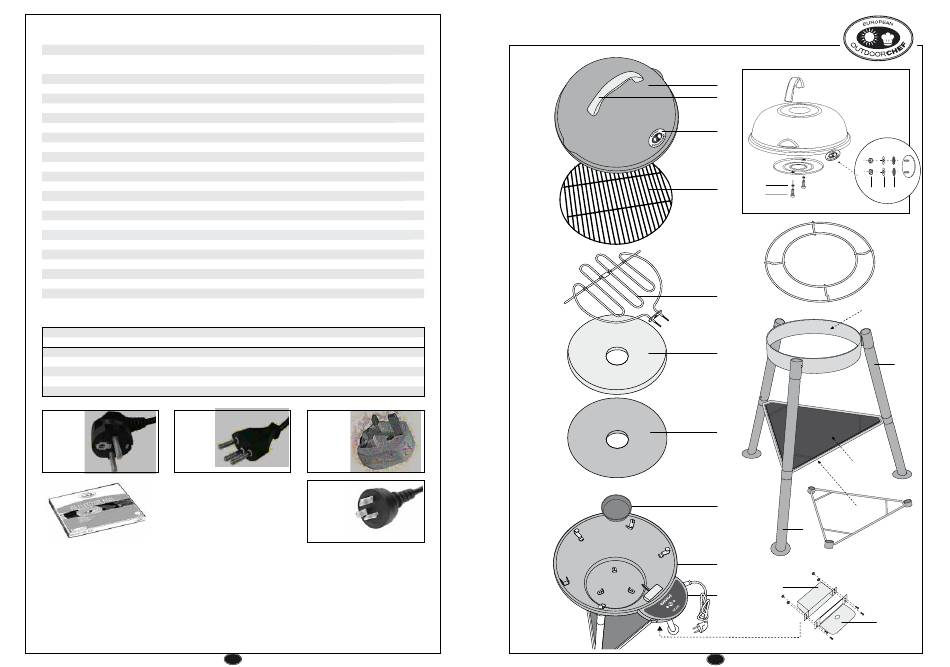

CITY 420 E
Spare Parts
Pos. Art. Nr. Description
1 18.510.02 Lid black
2 18.530.00 Lid handle
3 18.822.49 Logo plate
4 18.321.40 Cooking grid
5 18.550.01 Heat reflector
6* 18.21 1.53 Heat reflector foil set of 3 pieces
7 18.540.10 Heat controler with power cord plug E&F
7 18.540.1 1 Heat controler with power cord plug J
7 18.540.12 Heat controler with power cord plug BS
7 18.540.13 Heat controler with power cord plug AU
8 18.550.07 Heat controler frame
9 18.550.08 Heat controler panel
10 18.510.01 Bowl black
1 1 18.550.02 Drip pan
12 18.540.09 Heating element
13 18.599.01 Middle shelve
14 18.550.03 Bowl fixation
15 18.550.04 Legs upper part
16 18.550.05 Stabilisation
17 18.550.06 Legs lower part
18 18.332.26 Support ring
B Lid
Pos. Art. Nr. Description
B1 18.370.27 Screw
B2 18.371.04 Spring washer
B3 18.371.03 Teflonwasher
B4 18.371.02 Washer
B5 18.370.48 Nut
Plug E&F Plug J
Stecker E&F Stecker J
* Die Hitzereflektor -Folie
ist als Zubehör erhältlich.
The heat reflector - foil is
available as accessories.
Attention
Please write your serial number on the backside of the manual
for future reference. You will find the number on the data plate
attached to the trolley or the bottom plate depending on the
grill model. OUTDOORCHEF can only supply spare parts and
honour warranty returns when the serial number is available.
www.outdoorchef.com
Ersatzteil-Liste
Beschreibung
Deckel schwarz
Deckelgriff
Logoplatte
Grillrost
Hitzreflektor
Hitzereflektor-Folie Set von 3 Stück
Temperaturregler mit Netzkabel Stecker E&F
Temperaturregler mit Netzkabel Stecker J
Temperaturregler mit Netzkabel Stecker BS
Temperaturregler mit Netzkabel Stecker AU
Temperaturregler Rahmen
Temperaturregler Platte
Kugel schwarz
Fettauffangschale
Heizelement
Zwischentablar
Kugelhalterung
Bein Oberteil
Stabilisation
Bein Unterteil
Support Ring
Deckel
Beschreibung
Schraube
Federring
U-Scheibe Teflon
U-Scheibe
Mutter
Plug BS
Stecker BS
Plug AU
Stecker AU
Achtung
Bitte notieren Sie auf der Rückseite Ihrer Gebrauchsanweisung
die Serien-Nummer. Je nach Grillmodell finden Sie die Nummer
auf dem Datensticker, welcher sich entweder am Grillgestell
oder auf der Bodenplatte befindet. OUTDOORCHEF kann
Garantie und Ersatzteillieferungen nur mit der Serien-Nummer
bearbeiten.
