Shure MV88 User Manual

Ios mid-side stereo condenser microphone
Hide thumbs Also See for MV88:

Advertisement

Quick Links

Download this manual See also: User Manual
iOS MID-SIDE STEREO
CONDENSER MICROPHONE
MV88

USER GUIDE

Le Guide de l'Utilisateur
Bedienungsanleitung
Guia del Usuario
Guida dell'Utente
Manual do Usuário
Руководство пользователя
Gebruikershandleiding
取扱説明書
사용자 안내서
用户指南
消費者指南
Panduan Pengguna
© 2015 Shure Incorporated
27A24500 (Rev. 1)
Printed in U.S.A.

Advertisement

loading
Need help?

Need help?

Do you have a question about the MV88 and is the answer not in the manual?

Questions and answers

Related Manuals for Shure MV88

Summary of Contents for Shure MV88

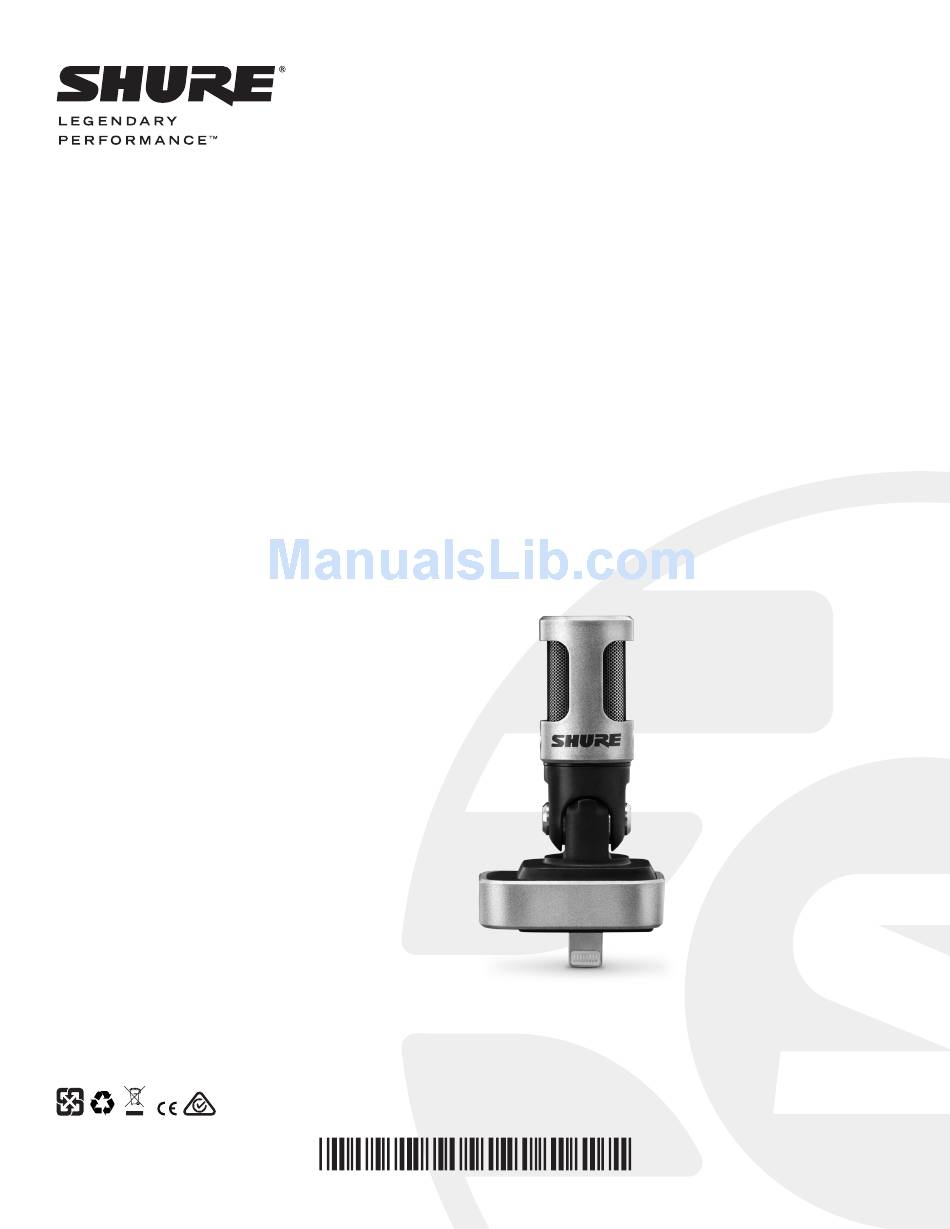

  • Page 1: User Guide

    MID-SIDE STEREO CONDENSER MICROPHONE MV88 USER GUIDE Le Guide de l’Utilisateur Bedienungsanleitung Guia del Usuario Guida dell’Utente Manual do Usuário Руководство пользователя Gebruikershandleiding 取扱説明書 사용자 안내서 用户指南 消費者指南 Panduan Pengguna © 2015 Shure Incorporated 27A24500 (Rev. 1) Printed in U.S.A.
  • Page 3 ミ ッ ドサイ ドステレオマイクロホン 定評のあるミ ッ ドサイ ドステレオマイクロホン方式は2つのカプセルを同時に使用しています。 1つはカ ーディオイ ドカプセルで音源に直接向けられ、 もう1つは双指向 性カプセルで左右に向けられます。 この配置によ り、 ユーザーはステレオ幅の調節が可能となり、 また優れたモノラル互換性も得られます。 プラグ＆ プレイ MV88はLightningコネクターを備えたあらゆるiOS機器と互換性があり ます。 無料のShurePlus MOTIVアプリ の柔軟なコ ン トロールによ り、 あらゆる環境でも最適に音 を得ることができます。 コンパク トで高い耐久性 MV88は軽量なオールメタル製で、 さ らにどこにでも携帯できるコ ンパク トさを備えています。 すべてのShure製品と同様に、 MV88は現場での信頼性を確保するため の厳密な品質テス トに合格しています。...
  • Page 4 MV88マイ クロホンのデザイ ン MV88は2つのカプセルを備えています。 1つはカ ーディオイ ドパターンで、 マイクロホンの前方向からの音声を直接捉えます。 もう1つのカプセルは双指向性で、 左側 と右側からの音を捉えます。 センター（カーディオイド） 左側 右側 マイクロホンカー ト リ ッジ マイクロホンの調整 いずれの位置においても、 正確なステレオ録音を行うためにはマイ クロホンの前面をまっすぐ音源に向け、 側面はそれぞれ正しい方向を向く よう にしなければなり ません。 マイクロホン円筒部にある L と R の表示によ り左右の向きが正しいことを確認します。 注 ： 左右チャ ンネル入替機能を用いると、 必要に応じてマイクロホンの左右を入れ替えることができます。 マイクロホンの位置調整 マイ クロホンは90度の首振り と円筒部の回転が可能なので、 好みのポジシ ョ ンを得ることができます。...
  • Page 5 い。 いろいろなマイ クロホンの設置と設定を試し、 最善の結果が得られる方法を に向け、 もう一方の側をイ ンタ ビュアーに向けます。 ShurePlus MOTIVアプリ で 見つけてくださ い。 MONO BIDIRECTIONAL プリ セッ トを選択します。 ヒント ： マイ クロホンのステレオ方向が正しいかを素早く確認するには、 マイクロ ホンの上となる側にShureのロ ゴが来ているかどうかチェ ッ ク します。 ロ ゴが見え ない場合は、 円筒部を90° 回転させます。 録音 電話機またはタブレッ トはどのよう に持ってもかまいません。 マイクロホンの前面 を音源に向け、 左右それぞれが正しい方向に向く よう にします。...
  • Page 6 ヘッ ドホンの併用 ヘッ ドホンモニター接続ケーブル 以下の場合には、 付属のヘッ ドホンモニター接続ケーブルを使用してくださ い。 • 録音機器のヘッ ドホン入力に細いプラグで接続する必要がある場合。 このケーブルによ り太いコネクター付きのヘッ ドホンに対応できます。 • イヤホンに搭載されたマイ クロホンを無効にしたい場合。 このケーブルを使用すると、 MV88からの音のみが録音され、 イヤホンに搭載されたマイクロホンからの音 は録音されません。 ShurePlus MOTIVアプリ ShurePlus MOTIVアプリ はマイ クロホン設定を調整し、 個別の用途のためにパフォーマンスを最適化します。 ヒント ： 着信電話、 テキス ト メ ッセージやアラー トによって録音が中断されないよう にするには、 機器を 「 機内モー ド 」 と 「 おやすみモー ド」 に 設定します。...
  • Page 7 広いステレオ幅によ り音源のセパレーシ ョ ンを高め、 さ らに楽器の音の混濁を生じさせる可能性のある周 録音に使用します 波数をイ コライジングによ り低減し音の明瞭度を高めます。 バン ド 録音設定 9:41 AM 100% 9:41 AM 100% Record Record Shure MV88 Shure MV88 0 dB 0 dB Mic Gain 5.5 dB Mic Gain 5.5 dB 24/48 KHz 24/48 KHz 00:00...
  • Page 8 詳細設定 ShurePlus MOTIVアプリ の入力メ ーターの下にあるプルダウンバーによ り詳細設定メニューを表示できます。 iPadバージ ョ ンでは、 詳細設定の表示には 「詳細」 ボタン を使用します。 指向特性の選択 （ステレオとモノ ラルの設定） 以下の設定によ り マイクロホンカプセルの動作がコ ン トロールされます。 モノモー ドで動作しているときは、 ステレオ幅は調節できません。 Stereo （ ステレオ） 前＝オン 左右＝オン Mono Cardioid （ モノカ ーディ 前＝オン オイ ド） 左右＝オフ Mono Bidirectional （モノ双 前＝オフ...
  • Page 9 マニュアルデコーディ ングとステレオ幅の調整 お使いのデジタルオーディオワークステーシ ョ ンソフ トウ ェア （DAW） がミ ッ ドサイ ドデコーダーを備えていない場合は、 以下の手順によ り正確なステレオイメ ージを得 ることができます。 1. 2チャ ンネルの Raw Mid-Side ファイルから左右の音声信号をそれぞれ独立したモノ トラ ッ クと して取り出します。 2. 空のオーディオ トラ ッ クを3つ作成します。 1番目の トラ ッ ク 左チャ ンネルのみの音声信号 （前/カ ーディオイ ド） をモノ トラ ッ クと して使用し、 パンはセ ンターにします。...
  • Page 10 め、 電話機の陰になってLEDが見えなくなる場合があり ます。 マイ クロホンを外し裏返して接続するとマ イクロホンの状態が確認できるよう になり ます。 音質が悪い Motivアプリ画面の左上をチェ ッ ク し、 MV88が正しく接続され認識されていることを確認します。 音声が内 蔵マイ クロホンから得られている可能性があり ます。 ヘッ ドセッ トを接続すると音質 マイクロホン付きのヘッ ドセッ トは、 オーディオ機器と してMV88よ り優先されます。 他のマイ クロホンとの が変わる 干渉を避けるには、 付属のヘッ ドホンモニター接続ケーブルを使用します。 音が歪む オーディオメ ーターを見て、 音量のピークが目安の範囲内になるよう にします。 レベルが入力メ ーターの 赤色の表示に達している場合にはゲイ ンを下げます。...
  • Page 11 アクセサリ ー 付属のアクセサ リ ー 交換パーツ MV88フォーム ウ ィ ン ドスク リ ーン AMV88-WS MV88フォーム ウ ィ ン ドスク リ ーン AMV88-WS MV88キャ リ ングケース AMV88-CC MV88キャ リ ングケース AMV88-CC ヘッ ドホン モニタ適合ケーブル 95A13511 オプシ ョ ンアクセサ リ ー MV88用Rycote Windjammer AMV88-FUR 認証...
  • Page 12 Europe, Middle East, Africa: PT. GOSHEN SWARA INDONESIA Kompleks Harco Mangga Dua Blok L No. 35 Jakarta Pusat I.16.GSI31.00501.0211...
