Summary of Contents for Acoustic Research HD510

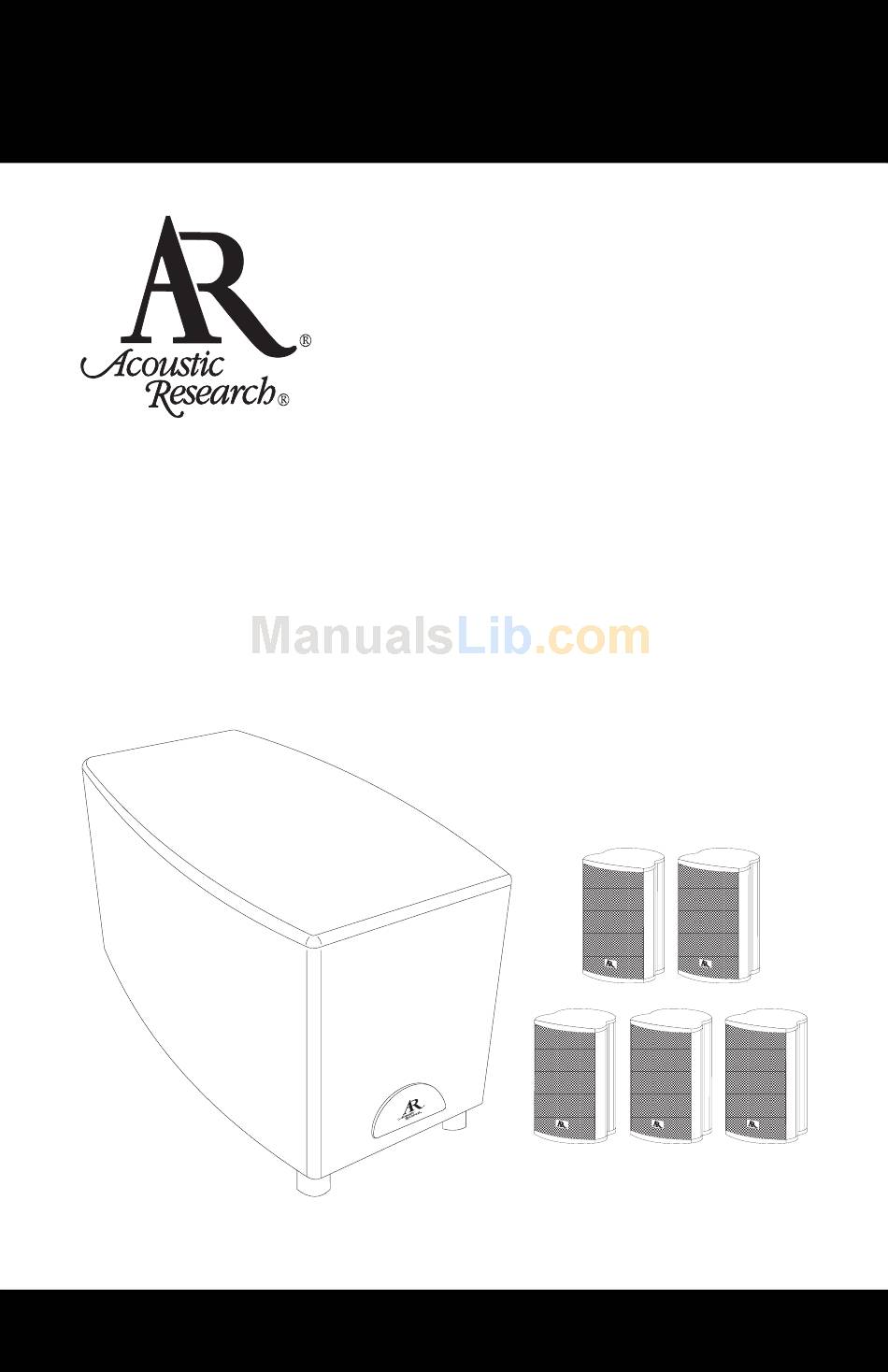

- Page 1 HD510 Installation and Operation Manual Manual de la instalación y de la operación Manuel d'installation et d'opération...
-
Page 2: Table Of Contents
Contents Important Safety Instructions... 1 Introduction... 3 Surround System Configuration ... 5 Connecting the Subwoofer ... 6 Subwoofer Controls & Connections... 8 Subwoofer Preamp Controls ... 10 Installing your Surround Speakers ... 12 Specifications ... 14 Warranty ... 15 Contenido Instrucciones de Seguridad Importantes ... -
Page 3: Important Safety Instructions
1 HD510... - Page 4 The lightning flash with arrowhead symbol, within an equilateral tri- angle, is intended to alert the user to the presence of “dangerous volt- age” within the product’s enclosure that may be of significant magnitude to constitute a risk of electrical shock to persons. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating a maintenance (servicing) instructions in the literature accompanying this product.
-
Page 5: Introduction
HD510 Introduction NOTE: Check your system immediately. If it has been damaged in transit, re- port the damage immediately by calling your AR dealer. Please follow the directions in this manual to achieve the best performance from your system. The hook-up and operation of the subwoofer is the same for a home theater surround system and a stereo music system. - Page 6 FIGURE 1 - Parts Reference page 4...
-
Page 7: Surround System Configuration
Try to avoid placing sound-absorbing obstacles between the speakers and your listening position, as this will muffle the sound and impair your listening pleasure. Your HD510 Series speakers are fully shielded for use in audio/video applications. This allows you to place any of the speakers next to the television without affecting picture quality. -
Page 8: Connecting The Subwoofer
The “small” setting is recommended for the HD510 speakers due to their size and low-frequency output. For setting the Small and Large speakers parameters, please refer to your receivers bass management section in the owners manual. - Page 9 For older receivers with no LFE or Subwoofer outputs, run speaker wire from your re- ceiver's front left and right speaker level outputs to the left and right speaker level in- puts on the subwoofer. Connect the front left and right surround speakers in parallel with the subwoofer.
-
Page 10: Subwoofer Controls & Connections
The amplifier for the subwoofer is located on the bottom of the subwoofer cabinet. The speaker level inputs, line level inputs, LFE input and output, power switch, AC power cord and fuse are located on the amplifier panel, shown below. - Page 11 (250v 1.6A). Severe damage or fire could result from improper fuse replacement. • SPEAKER LEVEL IN (L and R): These terminals are used for making connections with speaker wire. • LFE IN: LFE (Low Frequency Effects) inputs are used to carry additional low-bass information from a Dolby Digital source.
-
Page 12: Subwoofer Preamp Controls
Subwoofer Preamp Controls The controls for the low pass frequency, level, and phase switch controls are located under the removable panel on the front of the subwoofer's AR logo. FIGURE 4 - Subwoofer Preamp Control Panel Place your fingertips on the bottom edge of the panel and pull out to access these con- trols, shown below. - Page 13 CD with low bass such as percussion or bass lines, then select the position that produces the fullest and most dynamic bass. You may need to adjust the LEVEL control (volume) and the LOW PASS FREQUENCY control (crossover) after setting the PHASE switch. page 11 HD510...
-
Page 14: Installing Your Surround Speakers
Wall Mounting There are 2 mounting methods for the HD510 surround speakers. The first is using the ¼-20 threaded insert located on the back of the speaker. This is designed for use with after-market mounting hardware. See your local dealer for details. Another option is to use the “J”... - Page 15 AR Home Décor Series of decorative covers. Place the switch in the right po- sition when using the surround speaker with a decorative cover. This equalizes the tweeter to compensate for the covers. The speaker will sound slightly brighter without the covers.
-
Page 16: Specifications
Specifications Surround Speakers: Driver Complement: 2 Way Satellite Woofer (1) 3.5" Treated Cellulose (Magnetically Shielded) Tweeter 25mm silk dome (Magnetically Shielded) Frequency Response: 100Hz – 25,000Hz (+/–3db) Recommended Amplifier Power: 10 – 100 watts Sensitivity: 87dB Nominal Impedance: 4-8 ohms Finish: Pewter Extruded Aluminum Dimensions: 6.2"H x 3.8"W x 4.0"D (158mm x 97mm x 102mm) Weight: 2.7 lb (1.2kg) -
Page 17: Warranty
If the product is shipped for warranty service, you must prepay the ini- tial shipping charges, but Audiovox Electronics Corporation will pay the return ship- ping charges if the product is returned to an address inside the USA or Canada. - Page 18 page 16...
-
Page 19: Instrucciones De Seguridad Importantes
éste ha estado expuesto a lluvia o humedad, no opera normalmente o se ha caído. page 17 HD510... - Page 20 La luz centellante con el símbolo de cabeza de flecha, dentro de un triángulo equilátero, intenta alertar al usuario de la presencia de un "voltaje peligroso" dentro del producto de tal magnitud que sig- nifique un riesgo de choque eléctrico a las personas. El signo de exclamación dentro de un triángulo equilátero en los manuales que acompañan este producto indican al usuario que esas son instrucciones de mantenimiento (servicio) importantes.
-
Page 21: Introducción
HD510 Introducción NOTA: Verifique su sistema inmediatamente. Si ha sido dañado en el traslado, reporte inmediatamente el daño llamando a su distribuidor. Su altavoz de grave (subwoofer) AR entrega sonidos bajos profundos y potentes para una experiencia acústica natural y similar a la realidad. Por favor, siga las instrucciones en este manual para lograr el mejor desempeño de su sistema. - Page 22 FIGURA 1 - Referencia De las Piezas page 20...
-
Page 23: Configuración Del Sistema Surround
Sus altavoces de la Serie HD510 están completamente protegidos para usar en aplicaciones de audio y video. Esto le permite colocar cualquier altavoz cerca del tele- visor sin que afecte la calidad de la imagen. -
Page 24: Conectando El Altavoz De Graves O Subwoofer
La configuración en "small" se recomienda para altavoces HD510 debido a sus tamaños y salidas de baja frecuencia. Para fijar los parámetros pequeños y grandes de los altavoces, refiera por favor a su sección baja de la gerencia de los receptores en los dueños manuales. - Page 25 HD510 Line-In de su en el altavoz de graves. Note que el altavoz de graves tiene entradas iz- quierda y derecha, permitiéndole recibir señales de bajos en estéreo. Si su receptor tiene sólo una salida, usted puede colocar un cable de audio solo a una entrada ya sea derecha o izquierda en el altavoz de graves.
-
Page 26: Controles Y Conexiones Del Altavoz De Graves O Subwoofer
Controles y Conexiones del Altavoz de Graves o Subwoofer El amplificador para el altavoz de graves está localizado en la parte inferior del gabi- nete del altavoz de graves. En el panel del amplificador que se muestra abajo se en- cuentran las entradas de nivel y de línea, la salida y entrada de LFE, el interruptor de encendido, el cable de alimentación AC y el fusible. - Page 27 AR adicional. El tipo de conexión se denomina frecuentemente "cadena daisy". • LINE IN (L-izquierda y R-derecha): Estas conexiones se utilizan para señales de audio de bajos cuando no está disponible una entrada LFE. Utilice adaptadores RCA de 90º (incluidos) para estas conexiones. page 25 HD510...
-
Page 28: Controles De Preamplificación Del Altavoz De Graves
Controles de Preamplificación del Altavoz de Graves Los controles de la frecuencia, nivel y fase de paso bajo están ubicados bajo el panel removible en la delantera del logo AR del altavoz de graves. FIGURA 4 - Panel Removible de Subwoofer Preamp Coloque sus huellas digitales en el borde bajo del panel y jálelo para acceder a éstos controles, que se muestran abajo. - Page 29 Usted puede necesitar ajus- tar el control de NIVEL (volumen) y el control de FRECUENCIA DE PASO BAJO (cruce) luego de configurar el interruptor de FASE. page 27 HD510...
-
Page 30: Instalando Sus Altavoces Surround
Los satélites HD510 están diseñados para ser colocados a 18 pulgadas de una pared para lograr un balance de tono óptimo. Los altavoces posteriores se deben colocar aproximadamente en el nivel del oído o levemente más arriba. - Page 31 NOTA: Vea el folleto o visite el Web site de AR para los detalles adicionales en las cubiertas caseras de la decoración de AR. Altavoz Surround J - Soporte de Montaje de Pared page 29 HD510 1/4 - 20 Insercion Roscado Cover Switch...
-
Page 32: Especificaciones
Especificaciones Altavoces Satelitales: Dispositivo de Complemento: Satélite de 2 Vías Altavoz de graves (1) Tratado con Celulosa de 3.5" (Protegido Magnéticamente) Bóveda de seda de 25mm en el altavoz de alta frecuencia o tweeter (Protegido Mag- néticamente) Respuesta de Frecuencia: 100Hz - 25,000Hz (+/-3db) Potencia de Amplificación Recomendada: 10 - 100 vatios Sensibilidad: 87dB Impedancia Nominal: 4-8 ohms... -
Page 33: Garantía
Audiovox Electronics Corporation pagará los cargos de envío de regreso si el producto es devuelto a una dirección dentro de los Estados Unidos o del Canadá. - Page 34 page 32...
-
Page 35: Instructions De Securite Importantes
été versée sur l'appareil, ou des objets sont tombés dans l'appareil, ou lorsque l'appareil a été exposé à la pluie ou à l'humidité, ou ne fonctionne pas normalement ; ou est tombé des mains. page 33 HD510... - Page 36 La foudre avec le symbole tête de flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur quant à la présence du « voltage dan- gereux » à l'intérieur de l'énclos du produit zui peut être d'une gran- deur suffisante pour constituer un risque de choc électrique à une personne.
-
Page 37: Introduction
HD510 Introduction A NOTER : Vérifiez que votre système n'ait pas été endommagé pendant la transportation, rapportez tout endommagement immédiatement en appelant votre grossiste AR. Votre caisson de basse AR livre une sortie de son basse profond et puissant pour une expérience sonique réaliste. - Page 38 DIAGRAMME 1 - Référence De Pièces page 36...
-
Page 39: Configuration Du Systeme Quadriphonique
HD510 Configuration du systeme quadriphonique La position d'écoute optimale est le sommet du « triangle stéréophonique ». L'équilibre entre les chaînes stéréo droite et gauche est le meilleur dans cette position, fournissant une reproduction de son la plus équilibrée et la plus réaliste. Vos hauts parleurs AR vont opérer de la manière la plus efficace lorsqu'ils sont placés dans les parties de la... -
Page 40: Branchez Le Caisson De Basse
Le réglage « petit » est recommandé pour les hauts parleurs HD510 à cause de leur taille et sortie fréquence basse. Pour placer les petits et grands paramètres de haut-parleurs, référez-vous svp à... - Page 41 A NOTER : Pour éviter des problèmes de sortie possibles, n'utilisez pas la sor- tie Speaker B pour attacher le caisson de basse au récepteur. IMPORTANT : Tous les hauts parleurs dans un système doivent être branchés avec la même polarité. La polarité est indiquée par une bande de couleur sur l'isolement, par des crêtes moulés dans l'isolement ou par les couleurs du fils...
-
Page 42: Controles Et Branchements Du Caisson De Basse
Controles et branchements du caisson de basse L'amplificateur pour le caisson de basse est situé en bas du cabinet du caisson de basse. Les entrées du niveau de haut parleur, les entrées de haut niveau, l'entrée et la sortie LFE, l'interrupteur de puissance, le câble de puissance AC, et le fusible sont situés sur le panneau d'amplificateur, montré... - Page 43 » • ENTREE HAUT NIVEAU (DROITE ET GAUCHE) : Ces branchements sont utilisés pour des signaux audio de basse lorsqu'une entrée LFE n'est pas disponible. Utilisez les adaptateurs RCA à 90° (fournis) pour faire ces branchements. page 41 HD510...
-
Page 44: Controles Pre-Amplificateurs Du Caisson De Basse
Controles pre-amplificateurs du caisson de basse Les contrôles pour la fréquence passe bas, niveau et les contrôles pour l'interrupteur de phase sont situés sur le panneau amovible sur le devant de la marque AR du caisson de basse. DIAGRAMME 4 - Panneau de controles du caisson de basse Placez vos doigts sur le bord d'en bas et tirez pour accéder à... - Page 45 Vous pouvez avoir besoin d'ajuster le contrôle Niveau (volume) et le contrôle FRE- QUENCE PASSE BAS (aire de recouvrement) après avoir réglé l'interrup- teur de PHASE . page 43 HD510...
-
Page 46: Installation De Vos Hauts Parleurs Quadriphoniques
Les satellites HD510 sont conçus pour être placés à l'intérieur de 18 pouces d'un mur pour un équili- bre tonal optimal. Des haut-parleurs arrière devraient être placés approximativement au niveau d'oreille ou légèrement plus haut. - Page 47 A NOTER : Voir la brochure ou visitez le site Web d'AR pour les détails addi- tionnels sur les couvertures à la maison de décor d'AR. Haut Parleur Surround les équerres en forme de J fourni la Mur page 45 HD510 l'insertion 1/4 - 20 L'interrupteur de couverture...
-
Page 48: Spécifications
Spécifications Hauts parleurs satellites Complément Pilote : Satellite à deux voies Caisson de basse (1) 3.5'', Traité avec du cellulose (Protégé magnétiquement) Haut parleur d'aigu 25mm dôme en argent (Magnétiquement protégé) Réponse fréquence : 100Hz à 25000 Hz (+/- 3db) Puissance d'amplificateur recommandée : 10 à... -
Page 49: Garantie
à une adresse aux États-Unis ou au Canada. Restrictions relatives aux garanties et conditions tacites ou légales Exclusions : La seule obligation d'Audiovox Electronics Corporation se limite à la ré- paration ou au remplacement, à notre discrétion, de tout produit défectueux et elle n'in- clut pas les dommages-intérêts spéciaux, indirects ni consécutifs de toute sorte. - Page 50 page 48...
- Page 51 HD510 Audiovox Electronics Corporation 150 Marcus Blvd Hauppauge, New York 11788 © 2005 Audiovox Electronics Corporation Acoustic Research is a registered trademark of Audiovox Electronics Corporation. PRINTED IN CHINA. www.acoustic-research.com page 49...
