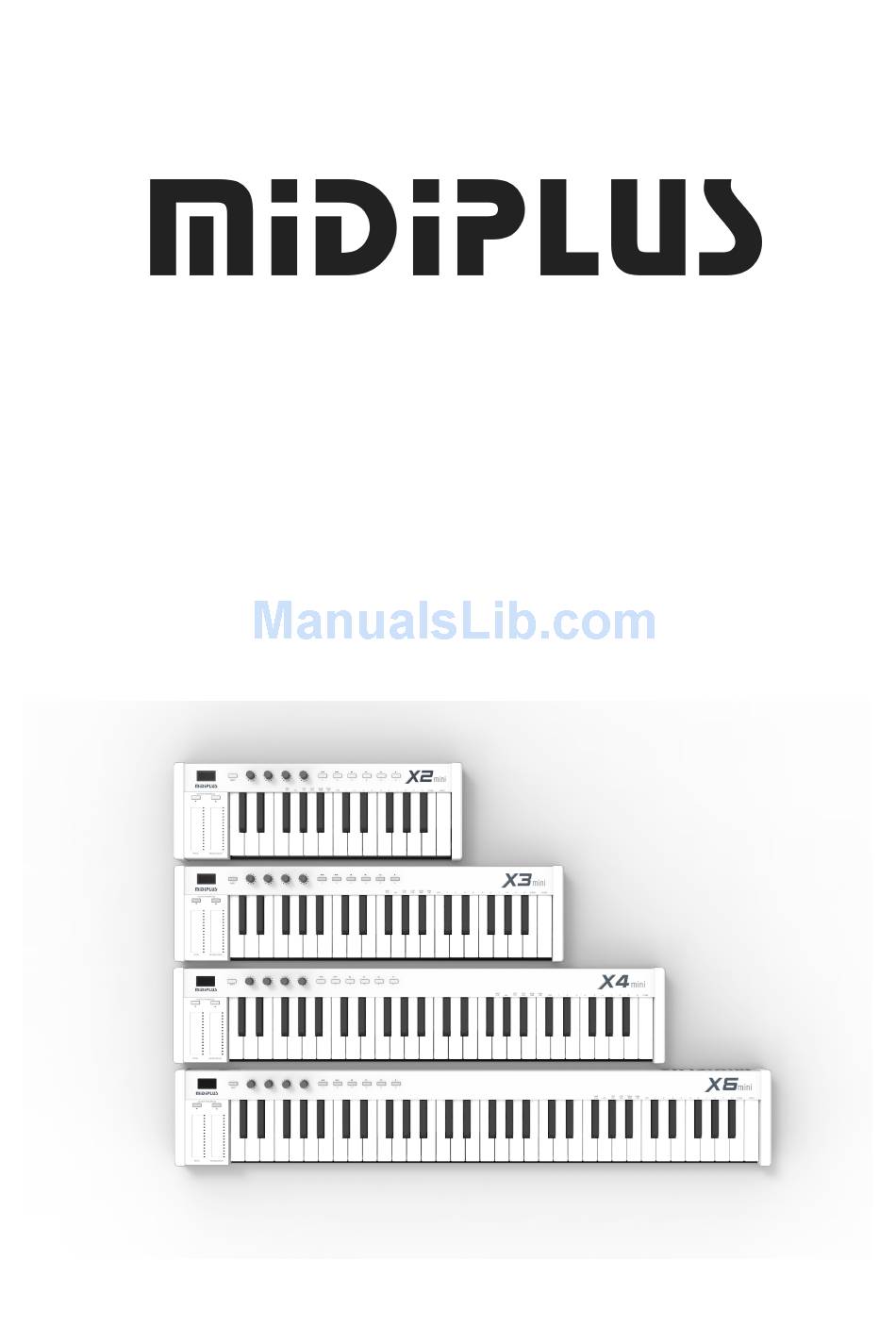

- Page 1 X mini MIDI KEYBOARD USER’S MANUAL VERSION 1.0...
-
Page 3: Table Of Contents
CATALOG 1. Introduction ...................... 2 2. Cautions ......................2 4. Features ......................3 5. Operations ......................3 5.1 SHIFT ......................3 5.2 Sub-functions under edit mode ............3 5.3 Setting up Knobs and Buttons ............. 4 5.4 Examples ....................4 5.5 Capacitive Touch Sensors .............. -
Page 4: Introduction
With USB connection, you can enjoy making music whenever you want to. This user handbook can help you quickly understand the features and the operations of X mini MIDI keyboard. Please keep this user handbook carefully for future references. 2. Cautions... -
Page 5: Features

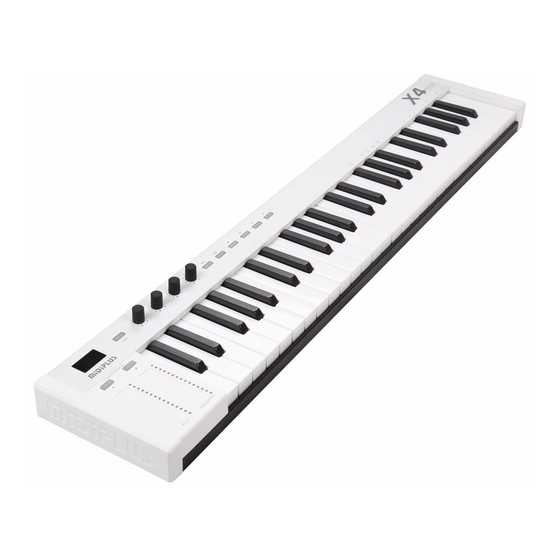

4. Features X mini MIDI keyboards include X2 mini, X3 mini, X4 mini and X6 mini which have 25, 37, 49 and 61 weighted keys respectively. X mini MIDI keyboard is hot plug supported. No driver is needed. It is powered by USB and no external power supply is needed. -
Page 6: Setting Up Knobs And Buttons
N.B. See the Appendix 2 for CTRL CC functions When CTRL CHL is set to 0, the controller is set to be full channel. The controller channel will follow the keyboard channel. 5.2.2 NUMERIC KEYPAD, CANCEL and ENTER For numeric input, cancel and enter when setting other sub-functions. 5.3 Setting up Knobs and Buttons 5.3.1Default CC functions of knobs T1: Volume... - Page 7 5.4.2 Set up knob T1 for CC91 (REVERB control) Press and hold SHIFT and you will be in sub-function edit mode (LCD display shows “ ”). Press the key labelled “CTRL CC” and the display shows the CC value of the active controller.
-
Page 8: Capacitive Touch Sensors
5.5 Capacitive Touch Sensors 5.5.1 PITCH Bend Wheel Use the PITCH bend wheel to get the bend. Slide up or down to adjust the pitch. Release and return to neutral. 5.5.2 MODULATION Wheel Use the MODULATION wheel to get the result of vibrato : Slide up or down to adjust the level of vibrato. -
Page 9: Appendix 1: Specifications
Appendix 1: Specifications Product specifications Product name X2mini/X3mini/X4mini/X6mini Piano key 25/37/49/61 force sensitive keys Display 3-digit LED display Buttons SHIFT, OCTAVE/TRANSPOSE, customisable playback buttons Knobs T1 to T4 customisable knobs Jacks USB, MIDI OUT, sustain pedal Accessories USB cable, information card, user’s manual Dimensions X2: 409×137×51(mm) X3: 556×137×51(mm) - Page 10 General Purpose Controller Change General Purpose Controller 4 Controller 3 #20~#31 LSB for Control 0 (Bank LSB for Control 1 (Modulation LSB for Control 2 (Breath Select) Wheel or Lever) Controller) LSB for Control 3 LSB for Control 4 (Foot LSB for Control 5 (Portamento (Undefined) Controller)
- Page 11 General Purpose General Purpose Controller 8 Portamento Control Controller 7 Controller Change #85 Controller Change #86 Controller Change #87 High Resolution Velocity Controller Change #89 Controller Change #90 Prefix Effects 1 Depth (default Effects 3 Depth (default Reverb Send Level - see Effects 2 Depth (formerly Chorus Send Level - see MMA MMA RP-023) (formerly...
- Page 12 目录 1.前言 ................11 2.安全事项 ............... 11 3.连接示意 ............... 12 4.产品特色 ............... 12 5.操作说明 ............... 13 5.1 SHIFT 功能 ............13 5.2 编辑模式下的副功能 .......... 13 5.3 旋钮和按键控制器的配置及功能选择 ....14 5.4 举例说明 ............. 15 5.5 电容式触摸感应 ..........17 5.6 恢复出厂设置 ............18 附表...
-
Page 13: 前言
1.前言 X mini 系列 MIDI 键盘。X mini 系列 MIDI 键盘具有丰 感谢您购买 富的功能且操作简单。通过 USB 连接 X mini 系列 MIDI 键盘，你可以随时享受 音乐创作的乐趣。本说明书可以帮助您快速了解 X mini 系列 MIDI 键盘的功能 与操作方法。请妥善保存本说明书，以便您能及时方便查阅。 2.安全事项 请注意以下安全事项，以免损坏设备或者造成人身伤害。 1. 避免在潮湿的环境放置或操作本设备，如浴室，游泳池等。 2. 避免在高温或太阳直射的环境放置本设备，如散热器，暖气片附近。 3. 若长时间不使用该设备，请断开外部电源连接。 4. 避免小金属块落入设备，从而导致内部电路短路。 5. 请勿自行拆开设备，如果需要请咨询相关专业人士。 6. 避免长时间开启本设备。... -
Page 14: 连接示意
2. MIDI OUT 接口： 标准 MIDI 输出接口，用于外连其他 MIDI 设备。 3. SUSTAIN 接口：用于外接一个标准开关式延音踏板。 4.产品特色 X mini 系列 MIDI 键盘有 X2 mini、X3 mini、X4 mini 和 X6 mini 四个型号， 分别拥有 25、37、49 和 61 个带力度 mini 琴键。 X mini 系列 MIDI 键盘即插即用，无需安装驱动；USB 供电，无需连接外部 电源即可弹奏。... -
Page 15: 操作说明
5.操作说明 5.1 SHIFT 功能 开机时琴键默认处于演奏模式，且每个琴键上方对应相应的标注功能。按 住 SHIFT 按键，琴键进入副功能编辑模式(显示屏显示“ ”)，选择你所需要的 功能，按下“ENTER”确认，松开 SHIFT 按键完成编辑，琴键返回到演奏模式。 5.2 编辑模式下的副功能 5.2.1 其它琴键副功能(此类功能设置后均被记忆) VEL.：琴键力度感应曲线选择(调整范围：1~3) CTRL CC：控制器 CC 选择(调整范围：0~127)。 CTRL CHL.：控制器控制通道选择(调整范围：0~16)。 BANK MSB：音色库十位数调节(调整范围：0~127)。 BANK LSB：音色库个位数调节(调整范围：0~127)。 PRO.：音色选择(调整范围：0~127)。 注: CTRL CC(CC 选择)的功能详情请查看《附表二：CC 控制 器一览表》。... -
Page 16: 旋钮和按键控制器的配置及功能选择
CTRL CHL.(控制通道)选择 0 时，该控制器配置为全局通道，控制器的通道 将自动跟随琴键通道。 5.2.2 NUMERIC KEYPAD（数字键）、CANCEL 和 ENTER 用于配置“其它琴键副功能”时用的数字输入、清除和确认。 5.3 旋钮和按键控制器的配置及功能选择 5.3.1 旋钮控制器默认 CC 功能 T1 旋钮：Volume(音量) T2 旋钮：Pan(声像) T3 旋钮：EXpression Controller(表情控制) T4 旋钮：REVERB(混响效果) 旋钮控制器可通过 SHIFT 的编辑模式自定义它的 CC 功能。 5.3.2 按键控制器(1-6) 按键控制器：默认出厂功能为 MMC 走带功能。 还可通过按住 SHIFT 按键自由切换功能 MMC/CC 模式， 当按键控制器处于 MMC 模式下，按键背景灯为红色。当按键控制器处于... -
Page 17: 举例说明
5.4 举例说明 5.4.1 把琴键力度曲线配置到 “2” 。 (1) 按住 SHIFT 按键，进入副功能编辑模式。(显示屏显“ ”) (2) 按下“VEL.”标注对应琴键，显示屏显示当前力度曲线编号，默认出厂设置 下力度曲线编号为“1”。 (3) 通过按下键盘右边标注数字的琴键，输入“2”，再按下“ENTER”标注对应琴 键进行确认，显示屏显示“┄”。 (4) 松开 SHIFT 按键，返回演奏模式，显示屏显示当前通道号。 (此时琴键力度曲线改变成“2”且被记忆) 5.4.2 配置旋钮控制器 “T1” 用于 CC91(REVERB) 混响效果控制。 (1) 按住 SHIFT 按键，进入副功能编辑模式。(显示屏显示“ ”) (2) 按下“CTRL CC”标注对应琴键，显示屏显示当前控制器的 CC 编号。 (3) 通过操作旋转“T1”旋钮对其编辑，默认出厂设置下“T1”应显示“7”。 注意：如需编辑“T2”，请旋转“T2”旋钮。“T3”... - Page 18 (4) 通过按下键盘右边标注数字的琴键，输入“10”，按下“ENTER”标注对应琴键 进行确认，显示屏显示“┄”。 (5) 松开 SHIFT 按键，返回演奏模式。显示屏显示当前通道号。 (此时旋钮“T1”选配的控制通道被记忆) 5.4.4 将音色 PROGRAM 设置为“123”。 (1) 按住 SHIFT 按键，进入副功能编辑模式。(显示屏显示“ ”) 按下"PRO."标注对应琴键，显示屏显示当前音色编号。默认出厂设置下 "PRO."应显示“0”。 (3) 通过按下键盘右边标注数字的琴键，输入“123”，再按下“ENTER”标注对应 琴键进行确认，显示屏显示“┄”说明设置成功。 (4) 松开 SHIFT 按键，返回演奏模式，显示屏显示当前通道号。 (此时 PROGRAM 值被记忆) 5.4.5 配置按键控制器“1”发送 CC 信息“51”。 (1) 按住 SHIFT 按键，进入副功能编辑模式。(显示屏显示“ ”) (2) 按下“CTRL CC”标注对应琴键，显示屏显示当前控制器的 CC 编号。 (3) 按下按键“1”对其编辑，默认出厂状态下按键“1”应显示“57”。...
-
Page 19: 电容式触摸感应
5.5 电容式触摸感应 5.5.1 PITCH 滑轮 使用 PITCH 滑轮来调制弯音效果：触摸可上、下滑动，音高上升或下降 ， 松开自动还原到默认值。 5.5.2 MODULATION 滑轮 使用 MODULATION 滑轮来调制颤音效果：触摸向上滑动，颤音增加；向下 滑动，颤音减小。 5.5.3 八度调节 OCTAVE/TRANSPOSE 通过按“OCTAVE/TRANSPOSE”按键直接调节琴键的 OCTAVE（八度），两个 按键同时按下，可恢复默认八度。 按住 SHIFT 按键，再按“OCTAVE/TRANSPOSE”按键调节琴键的 TRANSPOSE （移调），按住 SHIFT 按键，再同时按下“OCTAVE/TRANSPOSE”的两个按键，恢 复默认调。... -
Page 20: 恢复出厂设置
5.6 恢复出厂设置 1. 断开电源，键盘处于关机状态下。 2. 同时按下“按键 1、按键 2”两个按键。 3. 再接上 USB 线，设备启动显示屏显示“ ”，3 秒后松开按键即可恢复出厂 设置。 附表 1：规格表 产品规格 X2mini/X3mini/X4mini/X6mini 产品名称 25/37/49/61 个力度感应琴键 琴键 3 位 LED 数码显示屏 显示屏 SHIFT、OCTAVE/TRANSPOSE 组、可编辑走带组 按键 T1~T4 可编辑旋钮控制器 旋钮 USB 口、MIDI OUT、延音踏板 插孔 USB 连接线、信息卡， 附件... -
Page 21: 附表 2：Cc 控制器一览表
附表 2 ： CC 控制器一览表 音色库选择MSB 连滑音速度(微调) 颤音深度(粗调) 低位元组数据输入 呼吸控制器(粗调) 主音量(微调) 平衡控制(微调) 踏板控制器(粗调) 连滑音速度(粗调) 声像调整(微调) 高位元组数据输入 情绪控制器(微调) 主音量(粗调) 效果FX控制1(微调) 平衡控制(粗调) 效果FX控制2(微调) 46-63 声像调整(粗调) 保持音踏板1(延音踏板) 情绪控制器(粗调) 滑音 12-15 持续音 16-19 一般控制器 弱音踏板 20-31 连滑音踏板控制器 插口选择 保持音踏板2 颤音速度(微调) 变调 呼吸控制器(微调) 音色 放音时值 踏板控制器(微调) 起音时值... - Page 22 亮音 未登记的高元组数值(NRPN MSB) 75-79 声音控制 已登记的低元组数值 80-83 一般控制器(#5-#8) 已登记的高元组数值(RPN MSB) 102-119 连滑音控制 85-90 关闭所有声音 混响效果深度 关闭所有控制器 (未定义的效果深度) 本地键盘开关 合唱效果深度 关闭所有音符 (未定义的效果深度) Omni模式关闭 Omni模式开启 移调器深度 数据累增 单音模式 数据递减 复音模式 未登记的低元组数值 (NRPN LSB)
- Page 24 www.midiplus.com...
