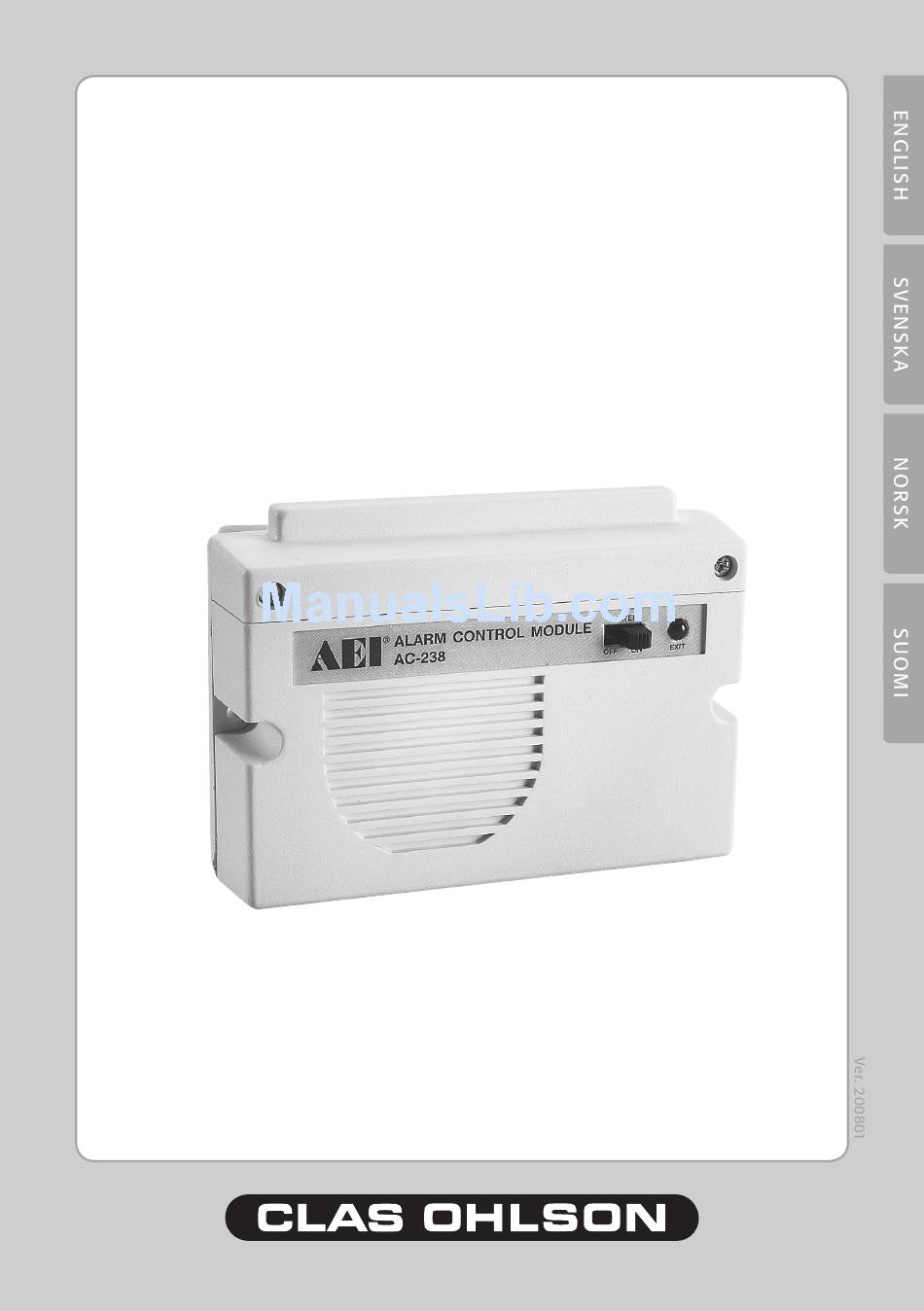

  • Page 1 32-5168 Alarm Control Box Larmcentral Alarmsentral Hälytyskeskus Model: AEI AC-238 www.clasohlson.com...

  • Page 3: Control Module

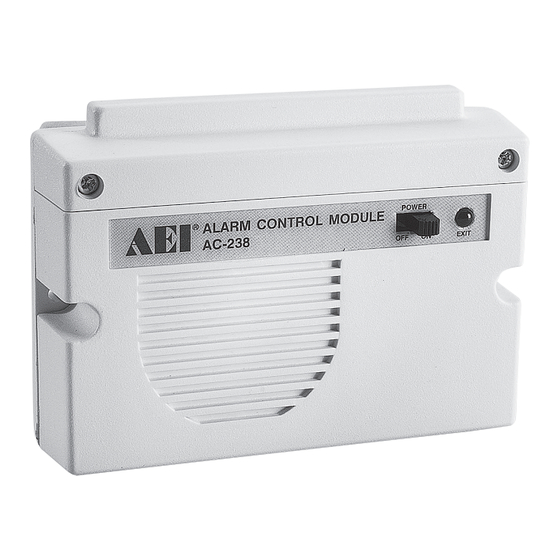

    Alarm control box AEI AC-238 with control module for 2 sections Art. no: 32-5168 Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data.

  • Page 4: Connection Points

    Connection points 1 - 2 INSTANT LOOP This circuit trips the alarm IMMEDIATELY. Without delay It can be used together with an alarm annunciator with both a connecting (N. C.) and a disconnecting (N. O.) function. Connection point 1 is the sensor point and connection point 2 is the common earthing point.

  • Page 5: Installation

    N. O. relay contact (6) Connection point 6 is connected to a N. O. relay contact which closes the circuit and connects point 6 to a plus pole when the alarm is tripped. The contact triggers when the siren time ends. It is suitable for activating other equipment such as door bells powered by direct-current, flashes, alarms, number transmitters etc.
  • Page 6 Suggestions for a protection system at home 8 ohm 8 ohm horn speaker horn speaker Telephone dialer or other alarm device Strobe light Instant loop Magnetic switch Delayed loop for main door protection Magnetic switches for 10 K 10 K windows and side door Battery protection...
  • Page 7 Larmcentral AEI AC-238 med styrmodul för 2 sektioner Art. no: 32-5168 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på...
  • Page 8 Anslutningspunkter Krets utan fördröjning (1-2) (INSTANT LOOP) Denna krets utlöser larmet OMEDELBART. Utan fördröjning Den kan användas tillsammans med larmgivare med både brytande (N.C.) och slutande (N.O.) funktion. Inkopplingspunkt 1 är den avkännande punkten och inkopplingspunkt 2 är gemensam jordningspunkt. Koppla N.C. kontakter i serie och N.O.
  • Page 9 N. O. reläkontakt ( 6 ) Inkopplingspunkten 6 är en N. O. reläkontakt som sluter kretsen och ansluter punkt 6 till en plusspänning när larmet utlöses. Kontakten slår ifrån när larmtiden tar slut. Den passar för aktivering av annan utrustning som t. ex. ringklocka som drivs med likspänning, blixtljus, larmuppringare, nummersändare osv.
  • Page 10 Förslag till skyddssystem för ett hem 8 ohms 8 ohms högtalare högtalare Larmuppringare eller annan larmapparat Blixtljus Krets utan fördröjning Magnetkontakt för skydd av Slutmotstånd ytterdörr Magnetkontakter 10 K för dörrar och fönster 10 K Batteri Nödknapp 500 mA transformator Slutmotstånd IR-detektor Rörelsedetektor för...
  • Page 11 Alarmsentral AEI AC-238 med styremodul for 2 kretser Art. no: 32-5168 • Model AEI AC-238 Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
  • Page 12 Tilkoblingspunkter Krets uten forsinkelse (1 – 2) (INSTANT LOOP): Denne kretsen utløser alarmen Uten forsinkelse UMIDDELBART. Den kan brukes sammen med alarmgivere med både brutt (N.C.) og lukket (N.O.) funksjon. Innkoblingspunkt 1 er sensorpunktet og innkoblingspunkt 2 er et felles jordingspunkt. Koble N.C. kontakter i serie og N.O.
  • Page 13 N.O. relèkontakt ( 6 ) Inkopplingspunkten 6 är en N. O. Innkoblingspunkt 6 er en N.O. relèkontakt som slutter kretsen og kobler punkt 6 til en plusspenning når alarmen løses ut. Kontakten kobles ut når alarmtiden er ute. Den passer til annet utstyr, som f.eks. ringeklokke som drives med likespenning, blitzlys, alarmoppringer, nummersender etc.
  • Page 14 Forslag til beskyttelsessystem i hjemmet 8 ohms 8 ohms høyttaler høyttaler Alarmoppringer eller annet alarmapparat Blitzlys Krets uten forsinkelse Magnetkontakt för skydd av Sluttmotstand ytterdörr Magnetkontakter for 10 K dører og vinduer 10 K Batteri Nødknapp 500 mA transformator Sluttmotstand IR-detektor Rörelsedetektor för skydd inomhus...
  • Page 15 Hälytyskeskus AEI AC-238 ja 2-jaksoinen ohjausmoduli Art. no: 32-5168 Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
  • Page 16 Asennuskohdat 1 - 2 Piirit ilman viivettä (INSTANT LOOP) Tämä piiri hälyttää VÄLITTÖMÄSTI. Tätä Piiri ilman viivettä voidaan käyttää yhdessä hälytinlaitteen avautuvan (N.C.) ja sulkeutuvan (N.O.) toiminnon kanssa. Liitoskohta 1 on tunnistava kohta. Liitoskohta 2 on yhteinen maadoituspiste. Yhdistä N.C.-liitokset sarjaan ja N.O.-liitokset rinnakkain.
  • Page 17 6 N.O.-releliitäntä Liitoskohta 6 liitetään N.O.-releliitäntään, joka sulkee piirin ja liittää kohdan 6 plusvirtaan kun hälytys laukeaa. Yhteys katkeaa, kun sireenihälytys loppuu. Se sopii toisen laitteiston aktivointiin, esim. tasavirralla toimivalle ovikellolle, vilkkuvalolle, soittohälytykselle jne. Liitä komponentin plusjohdin kohtaan 6 ja miinusjohdin kohtaan 7.

  • Page 18: Tekniset Tiedot

    Ehdotus kodin suojausjärjestelmäksi 8 ohmin 8 ohmin kovaääninen kovaääninen Soittohälytin tai muu hälytyslaite Vilkkuvalo Krets utan fördröjning Magneetti- anturit ulko- Loppuvastus ovien suojaukseen Magneettianturit 10 K ViiVepiiri ikkunoille ja oville. 10 K Paristo Hätäpainike 500 mA:n muuntaja Loppuvastus Infrapuna-anturi Sisätilojen liiketunnistin Tekniset tiedot Ulosmenoviive:...

  • Page 20: Great Britain
