SERVICE MANUAL
Ver. 1.0 2006. 01
• The tuner and CD sections have no adjustments.
AUDIO POWER SPECIFICATIONS (US Model)
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
23.2 watts per channel minimum continuous average power into
4 ohms, 4 channels driven from 20 Hz to 20 kHz with no more
than 5% total harmonic distortion.
CD Player section
Signal-to-noise ratio:
120 dB
Frequency response:
10 – 20,000 Hz
Wow and flutter:
Below measurable limit
Tuner section
FM
Tuning range:
US, CND model:
87.5 – 107.9 MHz
AEP, UK model:
87.5 – 108.0 MHz
E, MX model:
87.5 – 108.0 MHz (at 50 kHz step)
87.5 – 107.9 MHz (at 200 kHz step)
FM tuning interval:
E, MX model:
50 kHz/200 kHz switchable
Antenna terminal:
External antenna connector
Intermediate frequency: 10.7 MHz/450 kHz
Usable sensitivity:
9 dBf
Selectivity:
75 dB at 400 kHz
Signal-to-noise ratio:
67 dB (stereo), 69 dB (mono)
Harmonic distortion at 1 kHz:
0.5 % (stereo), 0.3 % (mono)
Separation:
35 dB at 1 kHz
Frequency response:
30 – 15,000 Hz
Sony Corporation
9-887-047-01
2006A04-1
eVehicle Division
© 2006. 01
Published by Sony Techno Create Corporation
CDX-A251C

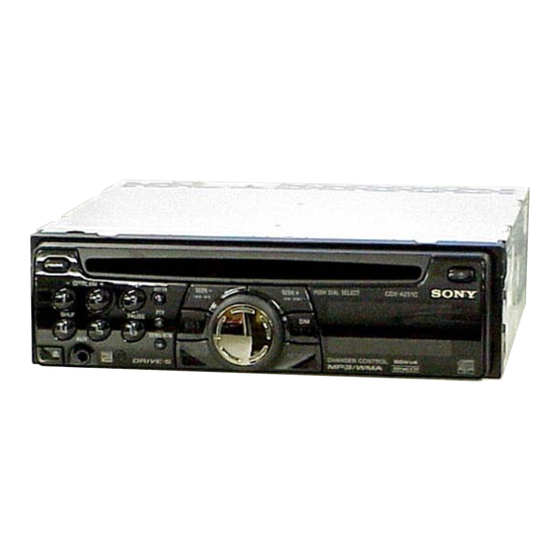

Photo: AEP, UK model
Model Name Using Similar Mechanism
CD Drive Mechanism Type
Optical Pick-up Name
SPECIFICATIONS
AM (US, CND, E, MX)
Tuning range:
AM tuning interval:
Antenna terminal:
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity:
MW/LW (AEP, UK)
Tuning range:
Aerial terminal:
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity:
FM/AM COMPACT DISC PLAYER
FM/MW/LW COMPACT DISC PLAYER
US Model
Canadian Model
AEP Model
UK Model
E Model
CDX-GT50W/GT500/GT550
MG-611WA-186//Q
KSS1000E
US, CND model:
530 – 1,710 kHz
E, MX model:
531 – 1,602 kHz (at 9 kHz step)
530 – 1,710 kHz (at 10 kHz step)
E, MX model:
9 kHz/10 kHz switchable
External antenna connector
30 µV
MW: 531 – 1,602 kHz
LW: 153 – 279 kHz
External aerial connector
MW: 30 µV, LW: 40 µV
– Continued on next page –
US, Canadian, E, Mexican MODEL
AEP,UK MODEL
1

Advertisement

Table of Contents
loading

Summary of Contents for Sony CDX-A251C

  • Page 1 0.5 % (stereo), 0.3 % (mono) Separation: 35 dB at 1 kHz Frequency response: 30 – 15,000 Hz US, Canadian, E, Mexican MODEL FM/MW/LW COMPACT DISC PLAYER AEP,UK MODEL Sony Corporation 9-887-047-01 2006A04-1 eVehicle Division © 2006. 01 Published by Sony Techno Create Corporation...
  • Page 2: Service Notes

    REPLACE THESE COMPONENTS WITH SONY PARTS WHOSE NE REMPLACER CES COMPOSANTS QUE PAR DES PIÈCES PART NUMBERS APPEAR AS SHOWN IN THIS MANUAL OR SONY DONT LES NUMÉROS SONT DONNÉS DANS CE MANUEL IN SUPPLEMENTS PUBLISHED BY SONY. OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
  • Page 3 CDX-A251C • CD playback UNLEADED SOLDER You can play CD-DA (also containing CD TEXT*), CD-R/CD- Boards requiring use of unleaded solder are printed with the lead RW (MP3/WMA files also containing Multi Session and ATRAC free mark (LF) indicating the solder contains no lead.
  • Page 4: Table Of Contents

    CDX-A251C TABLE OF CONTENTS 1. GENERAL Location of controls and basic operations ....... 5 Connections ................7 2. DISASSEMBLY 2-1. Sub Panel Assy ..............10 2-2. CD Mechanism Block ............11 2-3. Main Board ............... 11 2-4. Chassis (T) Sub Assy ............12 2-5.
  • Page 5: General

    CDX-A251C SECTION 1 GENERAL This section is extracted from instruction manual. • Location of controls and basic operations US, CND model: Location of controls and basic operations Main unit F Disc slot The following buttons on the card remote commander have also different buttons/functions To insert the disc (label side up), playback starts.
  • Page 6 CDX-A251C E, MX model: Location of controls and basic operations Main unit F Disc slot The following buttons on the card remote commander have also different buttons/functions To insert the disc (label side up), playback from the unit. starts. w; < (.)/, (>) buttons...
  • Page 7: Connections

    CDX-A251C • Connections US, CND model: Connection example Notes (2-A) • Be sure to connect the ground lead before connecting the amplifi er. • The alarm will only sound if the built-in amplifi er is used. Tip (2-B- ) For connecting two or more CD/MD changers, the source selector XA-C30 (not supplied) is necessary.
  • Page 8: Connection Diagram

    CDX-A251C AEP, UK model: Connection example Notes (2-A) • Be sure to connect the earth lead before connecting the amplifi er. • The alarm will only sound if the built-in amplifi er is used. Tip (2-B- ) For connecting two or more CD/MD changers, the source selector XA-C30 (not supplied) is necessary.
  • Page 9 CDX-A251C E, MX model: Connection example Notes (2-A) • Be sure to connect the earth lead before connecting the amplifi er. • The alarm will only sound if the built-in amplifi er is used. Tip (2-B- ) For connecting two or more CD/MD changers, the source selector XA-C30 (not supplied) is necessary.
  • Page 10: Disassembly

    CDX-A251C SECTION 2 DISASSEMBLY Note : This set can be disassemble according to the following sequence. 2-1. SUB PANEL ASSY (Page 10) 2-2. CD MECHANISM BLOCK (Page 11) 2-10. SERVO BOARD 2-3. MAIN BOARD 2-4. CHASSIS (T) SUB ASSY (Page 15)
  • Page 11: Cd Mechanism Block

    CDX-A251C 2-2. CD MECHANISM BLOCK 6 bracket (CD) 7 CD mechanism block 5 two screws (+PTT 2.6 × 4) 2 screw (+PTT 2.6 × 6) 4 CNP301 1 screw (+PTT 2.6 × 6) 2-3. MAIN BOARD 1 three screws (+BTT 2.6 × 5) 2 two screws (+PTT 2.6 ×...
  • Page 12: Chassis (T) Sub Assy

    CDX-A251C 2-4. CHASSIS (T) SUB ASSY 4 claw 2 two screws (+P 1.7 × 2.2) 1 two screws (+P 1.7 × 2.2) 6 chassis (T) sub assy 5 SENSOR board 3 claw 2-5. ROLLER ARM ASSY 3 washer 5 roller arm assy...
  • Page 13: Chassis (Op) Assy

    CDX-A251C 2-6. CHASSIS (OP) ASSY qa chassis (OP) assy 0 coil spring (damper) lever (D) 4 washer 1 optical pick-up (16 core) (CN1) 9 two coil springs (damper) 5 gear (LE1) slider (R) 3 tension spring (KF60) 2 Remove the six solders.
  • Page 14: Sl Motor Assy (M902)

    CDX-A251C 2-8. SL MOTOR ASSY (M902) 1 screw (+P 1.4 × 1.8) 2 SL motor assy (M902) 2-9. LE MOTOR ASSY (M903) 8 screw 0 gear (LE) assy (+M 1.7 × 2.5) 9 bearing (LEB-N) 2 washer qa screw (+M 1.7 × 2.5)
  • Page 15: Servo Board

    CDX-A251C 2-10. SERVO BOARD 6 SERVO board 1 Remove the eight solders. 2 Remove the three solders. 4 screw 5 claw 3 optical pick-up (16 core) (CN1)
  • Page 16: Diagrams

    CDX-A251C SECTION 3 DIAGRAMS 3-1. CIRCUIT BOARDS LOCATION SERVO board SENSOR board tuner unit (TU1) JACK board MAIN board KEY board...
  • Page 17: Block Diagram - Cd Section

    CDX-A251C 3-2. BLOCK DIAGRAM — CD SECTION — • R-ch is omitted due to same as L-ch. • Signal Path : CD DETECTOR MAIN FPI2 RFEQO 81 RFI 88 AGCI CD-L SECTION 82 RFRPI (Page 18) R-CH FNI2 FPI1 FNI1...
  • Page 18: Block Diagram - Main Section

    CDX-A251C 3-3. BLOCK DIAGRAM — MAIN SECTION — J330 ELECTRONIC VOLUME BUS AUDIO IN R-CH IC401 11 BUS LCH R-CH 10 BUS RCH CD-L 9 CD LCH SECTION OUT SUB-L R-CH 8 CD RCH AUDIO OUT (Page 17) IC2-BUS OUT SUB-R...
  • Page 19: Block Diagram - Display Section

    CDX-A251C 3-4. BLOCK DIAGRAM — DISPLAY SECTION — SYSTEM CONTROL LCD/LED DRIVER IC501 (3/3) IC901 KEY MATRIX KEYIN0 LSW910–918, LCD901 LCD SO S901–904,906–909 • KEYIN1 LIQUID LCD CKO • CRYSTAL D501 (1/2) LCD CE DISPLAY COM4 PANEL KEY ACK COM1...
  • Page 20 CDX-A251C • Waveforms THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. (In addition to this, the necessary note is printed in each block.) — SERVO BOARD (CD PLAY) — — MAIN BOARD — For schematic diagrams. For printed wiring boards.
  • Page 21: Printed Wiring Boards - Cd Mechanism Section

    CDX-A251C 3-5. PRINTED WIRING BOARDS — CD MECHANISM SECTION — • Refer to page 16 for Circuit Boards Location. : Uses unleaded solder. TP39 TP38 TP26 TP24 TP41 TP23 TP29 TP42 TP43 TP45 TP44 TP27 TP37 TP46 TP53 TP48 TP36...
  • Page 22: Schematic Diagram - Cd Mechanism Section (1/2)

    CDX-A251C 3-6. SCHEMATIC DIAGRAM — CD MECHANISM SECTION (1/2) — • Refer to page 20 for Waveforms. TP33 TP32 TP31 TP52 TP38 TP39 TP53 R132 C132 TP41 R133 C133 TP50 R29 R19 TP51 TP21 TP22 TP49 TP23 TP24 TP25 TP26...
  • Page 23: Schematic Diagram - Cd Mechanism Section (2/2)

    CDX-A251C • Refer to page 20 for Waveforms. • Refer to page 31 for IC Block Diagrams. 3-7. SCHEMATIC DIAGRAM — CD MECHANISM SECTION (2/2) — • Refer to page 34 for IC Pin Descriptions. (Page 22) (Page 27) TP74...
  • Page 24: Printed Wiring Board - Main Section

    CDX-A251C 3-8. PRINTED WIRING BOARD — MAIN SECTION — • Refer to page 16 for Circuit Boards Location. : Uses unleaded solder. J330 J561 AEP,UK MODEL (REMOTE IN) CN580 (BUS CONTROL IN) JC795 CN601 JC753 C484 C474 C775 C774 C331...
  • Page 25: Schematic Diagram - Main Section (1/4)

    CDX-A251C • Refer to page 20 for Waveforms. 3-9. SCHEMATIC DIAGRAM — MAIN SECTION (1/4) — • Refer to page 31 for IC Block Diagrams. J330 C403 C330 C331 C484 C474 R330 JW102 R332 C402 R333 R331 R335 JC403 C412...
  • Page 26: Schematic Diagram - Main Section (2/4)

    CDX-A251C 3-10. SCHEMATIC DIAGRAM — MAIN SECTION (2/4) — • Refer to page 33 for IC Block Diagrams. JC795 C775 C765 C764 C774 C751 D751 C752 D752 C750 D753 IC B/D D754 JC754 D755 JC755 D756 IC750 D757 CN601 D758...
  • Page 27: Schematic Diagram - Main Section (3/4)

    CDX-A251C • Refer to page 20 for Waveforms. 3-11. SCHEMATIC DIAGRAM — MAIN SECTION (3/4) — • Refer to page 36 for IC Pin Descriptions. (Page 25) (Page 26) FB308 JW99 JW45 JW149 D511 L301 D512 (Page 23) R564 JC527...
  • Page 28: Schematic Diagram - Main Section (4/4)

    CDX-A251C 3-12. SCHEMATIC DIAGRAM — MAIN SECTION (4/4) — • Refer to page 33 for IC Block Diagrams. (Page 25) (Page 26) IC B/D R584 IC580 R678 JW47 D582 D583 D584 JC502 R580 R587 R588 JW116 C582 C580 JW36 R590...
  • Page 29: Printed Wiring Boards - Key Section

    CDX-A251C 3-13. PRINTED WIRING BOARDS — KEY SECTION — • Refer to page 16 for Circuit Boards Location. : Uses unleaded solder. LSW911 (US,CND) LSW910 LED902 LED901 (AEP,UK) (US,CND,E,MX) LED951 LED952 LSW916 S901 (E,MX) (AEP,UK) S902 LED904 LED906 R996 LSW910...
  • Page 30: Schematic Diagram - Key Section

    CDX-A251C 3-14. SCHEMATIC DIAGRAM — KEY SECTION — R981 LSW910(2/2) LSW917(2/2) LED946 LED902 R982 LED906 LED943 LED931 LED904 LSW916(2/2) LED901 R972 R969 R971 R990 R992 IC971 R994 R996 LED932 R953 R955 R957 R959 R961 R963 R965 R967 LED952 LSW911(2/2) C971...
  • Page 31: Ic Block Diagrams

    CDX-A251C • IC Block Diagrams IC1 BA5968FP-E2 (SERVO Board (2/2)) OPIN4+ LDCTL OUTR OUTF OPIN4– OPOUT1 OPOUT4 OPIN3+ OPIN3– OPOUT2 OPOUT3 POWVCC MUTE MUTE VOL– BIAS VOL+ VO2– VO3– LEVEL LEVEL SHIFT SHIFT VO2+ VO3+ VO1– VO4– LEVEL LEVEL SHIFT...
  • Page 32 CDX-A251C IC401 BD3808AFS-E2 (MAIN Board (1/4)) FADER FADER FADER FADER (0~-58, (0~-58, (0~-58, (0~-58, C BUS -∞dB) -∞dB) -∞dB) -∞dB) GAIN+ATT LOGIC (+10~-29, -∞dB) EFFECT (0dB~ EFFECT (0dB~ 2ND ORDER LPF fc:OFF,80,120,160Hz +20dB,2dB STEP) +20dB,2dB STEP) 2ND ORDER Q: 0.707...
  • Page 33 CDX-A251C IC750 TDA8588AJ/N2/R1 (US, CND, E, MX model) (MAIN Board (2/4)) IC750 TDA8589AJ/N2/R1/M5 (AEP, UK model) (MAIN Board (2/4)) OUT-FL- C BUS OUT-FL+ OUT-RL- PGND3 OUT-RL+ IN-RL IN-FL S-GND PROTECTION/ DIAGNOSTIC IN-FR IN-RR BEEP OUT-RR+ PGND2 OUT-RR- OUT-FR+ STANDBY/ MUTE...
  • Page 34 Backup power supply detection signal input Not used. (Open) MEC_SELFSW SELF load position detection switch signal input 54, 55 Not used. (Open) UNISI SONY-BUS data signal input UNISO SONY-BUS data signal output UNICKI SONY-BUS clock signal input LINKOFF Link off signal output...
  • Page 35 CD mechanism deck power supply control signal output CDON CD power supply control signal output XUART SONY-BUS/MC-BUS change signal input (Fixed at H: SONY-BUS in this set) ZMUTE Z mute signal output MECON_CHK MECHA +6V power rising detection signal input CDON_CHK SERVO +3.3V power rising detection signal input...
  • Page 36 Tuner mute zero cross detection signal input (AEP, UK model) BUIN Backup power supply detection signal input Not used. (Open) RDS data block synchronized detection signal input from RDS demodulator IC. DAVN (AEP, UK model) Not used. (Open) UNISI SONY-BUS data signal input UNISO SONY-BUS data signal output...
  • Page 37 CDX-A251C Pin No. Pin Name Pin Description UNISCK SONY-BUS clock signal output 611_SEL CD mechanism deck setting pin (Fixed at H: 611WA in this set) WMA select signal input (Fixed at H in this set) Not used. (Open) SIRCS Remote controller signal (infrared rays) input 65 to 67 Not used.
  • Page 38: Exploded Views

    CDX-A251C SECTION 4 EXPLODED VIEWS NOTE: • The mechanical parts with no reference • Color Indication of Appearance Parts The components identified by mark 0 or dotted line with mark number in the exploded views are not supplied. Example : 0 are critical for safety.
  • Page 39: Front Panel Section

    X-2102-503-1 CASE ASSY (for FRONT PANEL) X-2103-571-1 PANEL (SV) ASSY, FRONT (AEP,UK) LCD901 1-805-936-11 DISPLAY PANEL, LIQUID CRYSTAL X-2103-572-1 PANEL (SV) ASSY, FRONT (E,MX) RE901 1-478-474-21 ENCODER, ROTARY (VOLUME/PUSH DIAL SELECT) X-2103-573-1 PANEL (SV) ASSY, FRONT (US,CND) 3-251-320-01 EMBLEM (NO. 2.5), SONY...
  • Page 40: Cd Mechanism Section (1)

    CDX-A251C 4-3. CD MECHANISM SECTION (1) (MG-611WA-186//Q) not supplied (SENSOR board) not supplied not supplied not supplied not supplied Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-3372-444-C CHASSIS (T) SUB ASSY 3-259-033-01 DAMPER (S) 3-253-729-11 SPRING (LR), TENSION COIL...
  • Page 41: Cd Mechanism Section (2)

    CDX-A251C 4-4. CD MECHANISM SECTION (2) (MG-611WA-186//Q) (including M901) M902 not supplied not supplied supplied not supplied not supplied Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1075-644-A CHASSIS (OP) COMPLETE ASSY A-3372-446-A LEVER (SL) SUB ASSY 3-316-938-91 SCREW (B1.4X5), TAPPING...
  • Page 42: Cd Mechanism Section (3)

    CDX-A251C 4-5. CD MECHANISM SECTION (3) (MG-611WA-186//Q) M903 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 3-348-993-01 WASHER 2-186-696-02 BRACKET (LEM-N) 2-186-699-01 GEAR (RA1) 3-345-648-91 SCREW (M1.4), TOOTHED LOCK A-1075-641-C ARM ASSY, ROLLER A-1083-636-A GEAR (LE) ASSY...
  • Page 43: Cd Mechanism Section (4)

    CDX-A251C 4-6. CD MECHANISM SECTION (4) (MG-611WA-186//Q) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 2-186-700-01 GEAR (CHK1) 2-630-962-01 WASHER (SLIT) 3-344-223-01 WASHER 2-590-545-31 GEAR (LE2-M) 3-259-470-12 GEAR (LE1) A-1075-640-B CHASSIS (M) BLOCK ASSY 3-253-755-41 LEVER (D)
  • Page 44: Electrical Parts List

    CDX-A251C SECTION 5 JACK ELECTRICAL PARTS LIST NOTE: • Due to standardization, replacements in • Items marked “*” are not stocked since The components identified by mark 0 or dotted line with mark the parts list may be different from the they are seldom required for routine service.
  • Page 45 CDX-A251C MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < RESISTOR > R977 1-216-809-11 METAL CHIP 1/10W R978 1-216-809-11 METAL CHIP 1/10W R901 1-216-819-11 METAL CHIP 1/10W R979 1-216-809-11 METAL CHIP 1/10W R902 1-216-819-11 METAL CHIP...
  • Page 46 CDX-A251C MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-107-826-11 CERAMIC CHIP 0.1uF C507 1-162-917-11 CERAMIC CHIP 15PF (AEP,UK) C508 1-162-917-11 CERAMIC CHIP 15PF 1-107-826-11 CERAMIC CHIP 0.1uF C509 1-162-966-11 CERAMIC CHIP 0.0022uF 10% (AEP,UK)
  • Page 47 CDX-A251C MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark < DIODE > FB501 1-216-295-11 SHORT CHIP FB562 1-216-864-11 SHORT CHIP 8-719-036-94 DIODE RD5.6SB-T1 (US,CND,E,MX) FB563 1-216-864-11 SHORT CHIP 8-719-069-55 DIODE UDZSTE-175.6B (AEP,UK) FB603 1-216-295-11 SHORT CHIP...
  • Page 48 CDX-A251C MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark Q461 8-729-027-44 TRANSISTOR DTC114TKA-T146 R407 1-216-809-11 METAL CHIP 1/10W Q471 6-550-752-01 TRANSISTOR DTC614TKT146 (AEP,UK) R408 1-216-809-11 METAL CHIP 1/10W Q471 6-551-392-01 TRANSISTOR RT6N140C-TP-1 (US,CND,E,MX) R409 1-216-809-11 METAL CHIP...
  • Page 49 CDX-A251C MAIN SENSOR SERVO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R553 1-216-839-11 METAL CHIP 1/10W R679 1-216-821-11 METAL CHIP 1/10W R554 1-216-849-11 METAL CHIP 220K 1/10W R681 1-216-864-11 SHORT CHIP R555 1-216-849-11 METAL CHIP...
  • Page 50 CDX-A251C SERVO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-125-777-11 CERAMIC CHIP 0.1uF 6-806-019-02 IC MB90486BPFV-G-177E1 1-125-777-11 CERAMIC CHIP 0.1uF 6-708-728-01 IC BH15LB1WG 1-164-677-11 CERAMIC CHIP 0.033uF 1-164-677-11 CERAMIC CHIP 0.033uF < TRANSISTOR > 1-125-777-11 CERAMIC CHIP 0.1uF...
  • Page 51 CDX-A251C SERVO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-218-941-81 RES-CHIP 1/16W ACCESSORIES 1-218-941-81 RES-CHIP 1/16W ************ 1-218-977-11 RES-CHIP 100K 1/16W 1-218-977-11 RES-CHIP 100K 1/16W 1-479-077-13 REMOTE COMMANDER (RM-X151) 1-218-977-11 RES-CHIP 100K 1/16W 2-548-729-01 LID, BATTERY CASE (for RM-X151)
  • Page 52 CDX-A251C REVISION HISTORY Clicking the version allows you to jump to the revised page. Also, clicking the version at the upper on the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 2006. 01...
