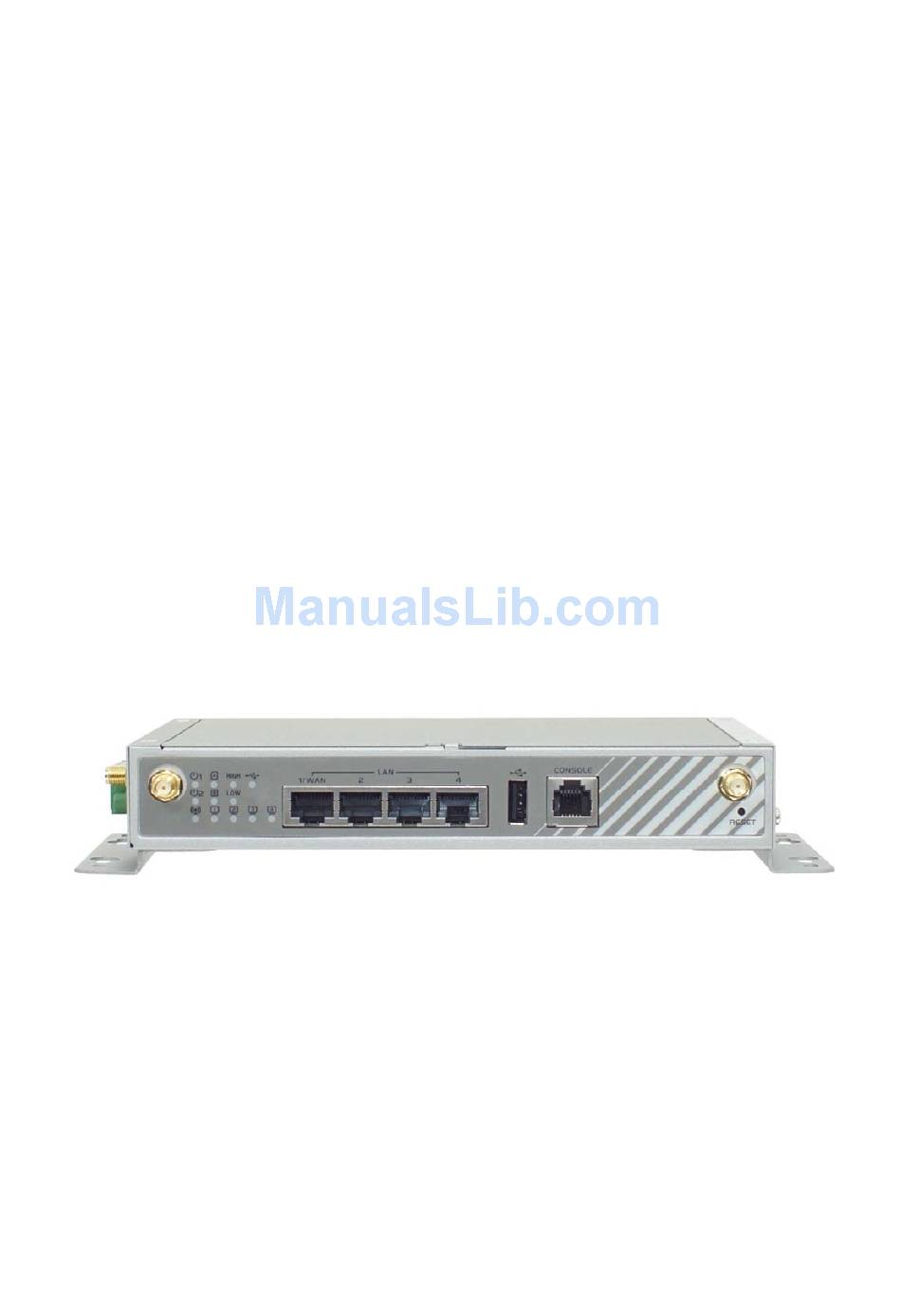

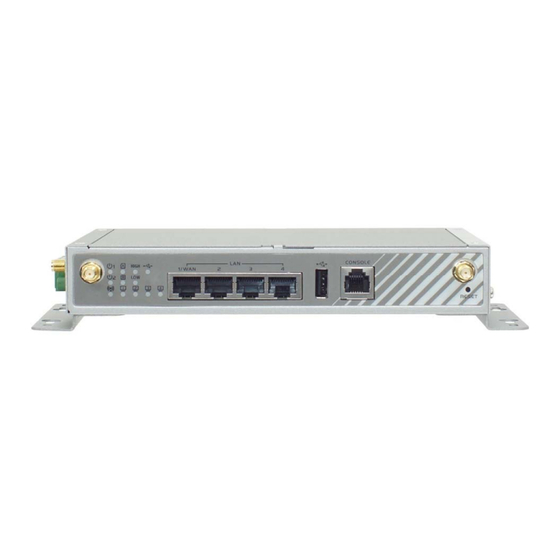

M2M Cellular Gateway



IDG761AM‐0T001 /


IDG761AM‐0P001





User Manual













Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IDG761AM-0T001 and is the answer not in the manual?

Questions and answers

Related Manuals for Amit IDG761AM-0T001

Summary of Contents for Amit IDG761AM-0T001

  • Page 1   M2M Cellular Gateway       IDG761AM‐0T001 /      IDG761AM‐0P001            User Manual                         ...

  • Page 2: Table Of Contents

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter 1 Introduction ..............................7  1.1 Introduction ..............................7  1.2  Contents List ..............................8  1.2.1 Package Contents ..........................8  1.3 Hardware Configuration ..........................9  1.4  LED Indication ............................... 11  1.5 Installation & Maintenance Notice ...................... 12  1.5.1 SYSTEM REQUIREMENTS ......................12 ...
  • Page 3 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.7.3 Log Storage Status......................... 39  2.9 Statistics & Report ............................40  2.9.1 Connection Session ........................40  2.9.3 Network Traffic ..........................41  2.9.5 Device Administration ........................42  2.9.9 Cellular Usage ..........................43  Chapter 3 Basic Network ............................44  3.1  WAN &...
  • Page 4 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.b.1 Static Routing ..........................175  3.b.3 Dynamic Routing ......................... 180  3.b.5 Routing Information ........................190  3.d  DNS & DDNS ............................191  3.d.1 DNS & DDNS Configuration ....................191  3.f  QoS ................................196  3.f.1 QoS Configuration ........................196  3.h Redundancy ............................... 207 ...
  • Page 5 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3 Firewall ................................. 307  9.3.1 Firewall Configuration ....................... 307  9.3.3 Packet Filter ........................... 308  9.3.5 URL Blocking ..........................314  9.3.9 MAC Control ..........................319  9.3.d IPS ..............................323  9.3.f Options ............................. 328  Chapter b Administration ............................333  b.1 Configure & Manage ..........................333 ...
  • Page 6 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.1  Cellular Toolkit ............................374  d.1.1 Data Usage ............................ 374  d.1.3 SMS ..............................376  d.1.5 SIM PIN ............................380  d.1.7 USSD ..............................387  d.1.9 Network Scan ..........................392  d.3 Event Handling ............................394  d.3.1 Configuration ..........................396  d.3.3 Managing Events ........................405 ...

  • Page 7: Chapter 1 Introduction

    Before  you  install  and  use  this  product,  please  read  this  manual  in  detail  for  fully  exploiting  the  functions of this product.  1 The specification of embedded module depends on respective model. IDG761AM-0P001 is with an embedded 3G HSPA+ module. IDG761AM-0T001 is with an embedded 4G LTE module.

  • Page 8: Contents List

      Items  Description  Contents  Quantity  IDG761AM‐0T001  1pcs (or IDG761AM‐0P001)  M2M Cellular Gateway  2pcs Cellular Antenna  2pcs WiFi Antenna  Power Adapter  1pcs (DC 12V/2A)  )  1pcs RJ45 Cable  1pcs Console Cable  CD  1pcs (Manual)  2pcs Mounting Bracket  1pcs DIN‐Rail Bracket    2 The maximum power consumption of IDG761AM-0T001 / IDG761AM-0P001 is 15.5W.

  • Page 9: Hardware Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.3  Hardware Configuration     Front View  USB Port Reset Indicators Button 3G/LTE(Aux) 3G/LTE(Main) Console Auto MDI/MDIX RJ45 Ports   Antenna Antenna Port 4x FE LAN to connect local         ※Reset Button  The RESET button provides user with a quick and easy way to resort the default setting. Press the RESET  button  continuously  for  6  seconds,  and  then  release  it.  The  device  will  restore  to  factory  default  settings. ...
  • Page 10 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Bottom View    SIM B SIM A   Slot Slot          Left View   2.4GHz WiFi 2.4GHz WiFi Antenna Antenna Power Terminal Block  ...

  • Page 11: Led Indication

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.4  LED Indication  LED Color LED Icon  Indication  Description  Power Source 1 Green Steady ON: Device is powered on by power source 1 Power Source 2 Green Steady ON: Device is powered on by power source 2 Steady ON: Wireless radio is enabled WLAN (WiFi) Green Flash: Data packets are transferred...

  • Page 12: Installation & Maintenance Notice

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.5  Installation & Maintenance Notice  1.5.1  SYSTEM REQUIREMENTS  An Ethernet RJ45 cable or DSL modem   3G/4G cellular service subscription  Network Requirements  IEEE 802.11n or 802.11b/ g wireless clients   10/100 Ethernet adapter on PC  Computer with the following:   Windows®, Macintosh, or Linux‐based operating  system   An installed Ethernet adapter  Web-based Configuration Utility Browser Requirements:  Requirements  Internet Explorer 6.0 or higher   Chrome 2.0 or higher   Firefox 3.0 or higher   Safari 3.0 or higher  1.5.2  WARNING  Only use the power adapter that comes with the ...

  • Page 13: Hot Surface Caution

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.5.3  HOT SURFACE CAUTION    CAUTION:  The  surface  temperature  for  the  metallic  enclosure  can  be  very  high!  Especially  after  operating  for  a  long  time,  installed  at  a  close  cabinet  without  air  conditioning  support,  or  in  a  high  ambient temperature space.   DO NOT touch the hot surface with your fingers while servicing!!    ...

  • Page 14: Hardware Installation

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.6  Hardware Installation  This chapter describes how to install and configure the hardware  1.6.1  Mount the Unit  The IDG761 series products can be mounted on a wall, horizontal plane, or DIN Rail in a cabinet  with the mounting accessories (brackets or DIN‐rail kit). The mounting accessories are not screwed on  the product when out of factory. Please screw the wall‐mount kits or DIN‐rail bracket on the product  first.  1.6.2  Insert the SIM Card  WARNING:  BEFORE  INSERTING  OR  CHANGING  THE  SIM  CARD,  PLEASE  MAKE  SURE THAT POWER OF THE DEVICE IS SWITCHED OFF.  The  SIM  card  slots  are  located  at  the  bottom  side  of  IOG761‐0T001  housing.  You  need  to  unscrew and remove the outer SIM card cover before installing or removing the SIM card. Please follow  the instructions to insert a SIM card. After SIM card is well placed, screw back the outer SIM card cover.   ...

  • Page 15: Connecting Power

    It  supports  dual  9  to  48VDC  power  inputs.  Following  picture  is  the  power  terminal  block  pin  assignments. Please check carefully and connect to the right power requirements and polarity.       There is a DC12V/2A power adapter  in the package for you to easily connect DC power adapter  to this terminal block.      WARNNING: This commercial‐grade power adapter is mainly for ease of powering up the purchased  device while initial configuration. It’s not for operating at wide temperature range environment.  PLEASE PREPARE OR PURCHASE OTHER INDUSTRIAL‐GRADE POWER SUPPLY FOR POWERING UP THE  DEVICE.  1.6.4  Connecting to the Network or a Host  The IDG761 series provides four RJ45 ports to connect 10/100Mbps Ethernet. It can auto detect  the transmission speed on the network and configure itself automatically. Connect the Ethernet cable  to the RJ45 ports of the device. Plug one end of an Ethernet cable into your computer’s network port  and the other end into one of IDG761 series for LAN ports on the front panel. If you need to configure  or troubleshoot the device, you may need to connect the IDG761 series directly to the host PC. In this  way, you can also use the RJ45 Ethernet cable to connect the IDG761 series to the host PC’s Ethernet  port.      4 The maximum power consumption of IDG761AM-0T001 / IDG761AM-0P001 is 15.5W.

  • Page 16: Setup By Configuring Web Ui

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1.6.5  Setup by Configuring WEB UI   You can browse web UI to configure the device.    5   Type in the IP Address (http://192.168.123.254)      6 When you see the login page, enter the password ‘admin’  and then click ‘Login’ button.        5 The default LAN IP address of this gateway is 192.168.123.254. If you change it, you need to type the new IP address 6 It’s strongly recommending you to change this login password from default value...

  • Page 17: Chapter 2 Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter 2  Status    2.3  Basic Network        2.3.1  WAN & Uplink Status    The  WAN  &  Uplink  Status  window  shows  the  current  status  for  different  network  type,  including network configuration, connecting information, modem status and traffic statistics.    From the menu on the left, select Status > Basic Network > WAN & Uplink Status    WAN interface IPv4 Network Status    WAN interface IPv4 Network Status screen shows status information for IPv4 network.   ...
  • Page 18 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    WAN interface IPv4 Network Status  Item  Value setting  Description  ID  N/A  It displays corresponding WAN interface WAN IDs.  It displays the type of WAN physical interface.  Interface  N/A  Depending on the model purchased, it can be Ethernet, 3G/4G, USB  3G/4G.  It displays the method which public IP address is obtained from your ISP.  WAN Type  N/A  Depending on the model purchased, it can be Static IP, Dynamic IP,  PPPoE, PPTP, L2TP, 3G/4G.  It displays the public IP address obtained from your ISP for Internet  IP Addr.  N/A  connection. Default value is 0.0.0.0 if left un‐configured.  It displays the Subnet Mask for public IP address obtained from your ISP  Subnet Mask  N/A  for Internet connection. Default value is 0.0.0.0 if left un‐configured.  It displays the Gateway IP address obtained from your ISP for Internet  Gateway  N/A  connection. Default value is 0.0.0.0 if left un‐configured.  It displays the IP address of DNS server obtained from your ISP for  DNS  N/A  Internet connection. Default value is 0.0.0.0 if left un‐configured.  It displays the MAC Address for your ISP to allow you for Internet access.  MAC Address  N/A  Note: Not all ISP may require this field.  It displays the connection status of the device to your ISP.  ...
  • Page 19 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  WAN interface IPv6 Network Status       WAN interface IPv6 Network Status screen shows status information for IPv6 network.     WAN interface IPv6 Network Status  Item  Value setting  Description  ID  N/A  It displays corresponding WAN interface WAN IDs.  It displays the type of WAN physical interface.  Interface  N/A  Depending on the model purchased, it can be Ethernet, 3G/4G, USB  3G/4G.  It displays the method which public IP address is obtained from your ISP.  WAN Type  N/A  WAN type setting can be changed from Basic Network > IPv6 >  Configuration.  Link‐local IP  It displays the LAN IPv6 Link‐Local address.  N/A  Address  It displays the IPv6 global IP address assigned by your ISP for your  Global IP Address  N/A  Internet connection.  It displays the connection status. The status can be connected,  Conn. Status  N/A  disconnected and connecting.  This area provides functional buttons.   Action  N/A  Edit Button when pressed, web‐based utility will take you to the IPv6 ...
  • Page 20 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Utility.  IPv6 Global  It displays the current IPv6 global IP address assigned by your ISP for your  N/A  Address  Internet connection.  This area provides functional buttons.   Edit IPv4 Button when press, web‐based utility will take you to the  Ethernet LAN configuration page. (Basic Network > LAN & VLAN >  Action  N/A  Ethernet LAN tab).   Edit IPv6 Button when press, web‐based utility will take you to the IPv6  configuration page. (Basic Network > IPv6 > Configuration.)    3G/4G Modem Status    3G/4G Modem Status List screen shows status information for 3G/4G WAN network.      3G/4G Modem Status List  Item  Value setting  Description  It displays the type of WAN physical interface.  Depending on the model you purchased, it can be 3G/4G and USB 3G/4G.  Interface  N/A  Note: Some device model may support two 3G/4G modules. Their physical  interface name will be 3G/4G‐1 and 3G/4G‐2.  Card  N/A  It displays the vendor’s 3G/4G modem model name.  Information  It displays the 3G/4G connection status. The status can be Connecting,  Link Status  N/A  Connected, Disconnecting, and Disconnected.   Signal ...
  • Page 21 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Modem Information (Detail Button)        Modem Information (after Detail button) Item  Value setting  Description Interface  N/A  It displays the type of WAN physical interface.  Module Name  N/A  It displays the vendor’s 3G/4G modem model name.  IMEI/MEID  N/A  It displays the device IMEI code of the module.  HW Version  N/A  It displays the hardware version of the 3G/4G module.  FW Version  N/A  It displays the firmware version of the 3G/4G module.    SIM Status        SIM Status (after Detail button)  Item  Value setting  Description It displays the operating SIM card. The display can be SIM‐A or SIM‐B.   SIM  N/A  Note: Some device just supports one SIM slot and only SIM‐A is available.  It displays the status of whether the SIM is required to be unlocked and absent  of SIM card. The display can be Ready, SIM card not inserted, incorrect PIN code,  PIN is required, Blocked.   ...
  • Page 22 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  to unlock instead.  Note: You will need to enquire the telecom carrier for the PUK code to unlock or  further technical services.  This displays the remaining time of the counter that you are allowed to try to  unlock SIM card with the PUK code*. Once the number of unlocking tries has  PUK Code  Remaining   N/A  been exhausted the counter will display zero then the SIM card is locked. Note:  Times  When the counter has reached zero, you will need to enquire the telecom  carrier for further technical services.  *To  enter  or  re‐enter  PIN  code,  please  go  to  Basic  Network  >  WAN  &  Uplink  >  Internet  Setup  >  Connection with SIM‐A Card.    Service Information        Service Information (after Detail button) Item ...
  • Page 23 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Status  value will be Registered or Unregistered.  PS Attached  N/A  It shows the PS attached status. It can be Attached or Detached.  Status  Roaming  It displays the registration status to the network, at roaming or at home  N/A  Status  network. It can be Roaming or Not Roaming.  It displays the IMSI (International Mobile Subscriber Identity) information, which  IMSI  N/A  usually is composed of 15 digits.  It displays the SMSC (Short Message Service Center) information, which is  SMSC  N/A  necessary for SMS service.  It displays the MSISDN (Mobile Station International Subscriber Directory  MSISDN  N/A  Number) information. The information is available if the SIM card supports it.       ...

  • Page 24: Lan & Vlan Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.3.3  LAN & VLAN Status    Go to Status > Basic Network > LAN & VLAN.     Client List      The Client List shows you the LAN Interface, IP address, Host Name, MAC Address, and Remaining  Lease Time of each device that is connected to this router.      LAN Client List  Item  Value setting  Description LAN Interface  N/A  Client record of LAN Interface. String Format.  Client record of IP Address Type and the IP Address. Type is String Format  IP Address  N/A  and the IP Address is IPv4 Format.  Host Name  N/A  Client record of Host Name. String Format.  MAC Address  N/A  Client record of MAC Address. MAC Address Format.  Remaining  N/A  Client record of Remaining Lease Time. Time Format.  Lease Time       ...

  • Page 25: Wifi Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.3.5  WiFi Status    The WiFi Status window shows the overall statistics of WiFi VAP entries.    Go to Status > Basic Network > WiFi tab.    WiFi Virtual AP List    The  WiFi  Virtual  AP  List  shows  all  of  the  virtual  AP  information.  The  Edit  button  allows  for  quick  configuration changes.    WiFi Virtual AP List  Item  Value setting  Description  Op. Band  N/A  It displays the Wi‐Fi Operation Band (2.4G or 5G) of VAP.   ID  N/A  It displays the ID of VAP. ...
  • Page 26 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  WiFi WDS Status  The WiFi Traffic Statistic shows all the received and transmitted packets on WiFi network.   WiFi IDS Status  Item  Value setting  Description  SSID  N/A  It displays the network ID of VAP.  Remote AP MAC  N/A  It displays the the Remote AP MAC list for the WDS peers.  Channel  N/A  It displays the wireless channel used.  It displays the authentication and encryption setting for the WDS  Security  N/A  connection.  RSSI0, RSSI1  N/A  It displays the Rx sensitivity on each radio path..  Click the Edit button to make a quick access to the WiFi configuration  Action  N/A ...
  • Page 27 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Frame  Action  N/A  Click the Reset button to clear the entire statistic and reset counter to 0.      Ensure WIDS function is enabled Go to Basic Network > WiFi > Advanced Configuration tab Note that the WIDS of 2.4G or 5G should be configured separately.     WiFi Traffic Statistic  The WiFi Traffic Statistic shows all the received and transmitted packets on WiFi network.    WiFi Traffic Statistic ...

  • Page 28: Ddns Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.3.7  DDNS Status    The DDNS  Status window shows the current DDNS service in use, the  last update status, and  the last update time to the DDNS service server.    Go to Status > Basic Network > DDNS.    DDNS Status        DDNS Status   Item  Value Setting  Description It displays the name you entered to identify DDNS service provider  Host Name  N/A  It displays the DDNS server of DDNS service provider  Provider  N/A  It displays the public IP address of the device updated to the DDNS Effective IP ...

  • Page 29: Security

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.5  Security        2.5.1  VPN Status    The VPN Status widow shows the overall VPN tunnel status.  From the menu on the left, select Status > Security > VPN Status.    IPSec Tunnel Status    IPSec  Tunnel  Status  windows  show  the  configuration  for  establishing  IPSec  VPN  connection  and  current connection status.    IPSec Tunnel Status  Item  Value setting  Description Tunnel Name  N/A  It displays the tunnel name you have entered to identify.  Tunnel Scenario  N/A  It displays the Tunnel Scenario specified.  Local Subnets  N/A  It displays the Local Subnets specified. ...
  • Page 30 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Click on Edit Button to change IPSec setting, web‐based utility will take  Edit Button  N/A  you to the IPSec configuration page. (Security > VPN > IPSec tab)    OpenVPN Server Status    According  to  OpenVPN  configuration,  the  OpenVPN  Server/Client  Status  shows  the  status  and  statistics for the OpenVPN connection from the server side or client side.    OpenVPN Server Status  Item  Value setting  Description  User Name  N/A  It displays the Client name you have entered for identification.  Remote  N/A  It displays the public IP address (the WAN IP address) of the connected  IP/FQDN  OpenVPN Client  Virtual IP/MAC  N/A  It displays the virtual IP/MAC address assigned to the connected OpenVPN client. ...
  • Page 31 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    L2TP Server/Client Status    LT2TP  Server/Client  Status  shows  the  configuration  for  establishing  LT2TP  tunnel  and  current  connection status.    L2TP Server Status  Item  Value setting  Description User Name  N/A  It displays the login name of the user used for the connection.  It displays the public IP address (the WAN IP address) of the connected  Remote IP  N/A  L2TP client.  Remote Virtual IP  N/A  It displays the IP address assigned to the connected L2TP client.  Remote Call ID  N/A  It displays the L2TP client Call ID.  Conn. Time  N/A  It displays the connection time for the L2TP tunnel.  It displays the Status of each of the L2TP client connection. The status  Status ...
  • Page 32 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP Server/Client Status    PPTP  Server/Client  Status  shows  the  configuration  for  establishing  PPTP  tunnel  and  current  connection status.    PPTP Server Status  Item  Value setting  Description User Name  N/A  It displays the login name of the user used for the connection.  It displays the public IP address (the WAN IP address) of the connected  Remote IP  N/A  PPTP client.  Remote Virtual IP  N/A  It displays the IP address assigned to the connected PPTP client.  Remote Call ID  N/A  It displays the PPTP client Call ID.  Conn. Time  N/A  It displays the connection time for the PPTP tunnel.  It displays the Status of each of the PPTP client connection. The status  Status  N/A ...

  • Page 33: Firewall Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.5.3  Firewall Status     From the menu on the left, select Status > Security > Firewall Status Tab.    The Firewall Status provides user a quick view of the firewall status and current firewall settings. It also  keeps  the  log  history  of  the  dropped  packets  by  the  firewall  rule  policies,  and  includes  the  administrator remote login settings specified in the Firewall Options.   By clicking the icon [+], the status table will be expanded to display log history. Clicking the Edit button  the screen will be switched to the configuration page.    Packet Filter Status        Packet Filter Status  Item  Value setting  Description Activated Filter  N/A  This is the Packet Filter Rule name.  Rule  This is the logged packet information, including the source IP, destination  Detected ...
  • Page 34 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IP  N/A  The Source IP (IPv4) of the logged packet.  The Date and Time stamp of the logged packet. Date & time format.  Time  N/A  ("Month" "Day" "Hours":"Minutes":"Seconds")  Note: Ensure URL Blocking Log Alert is enabled.  Refer to Security > Firewall > URL Blocking tab. Check Log Alert and save the setting.      Web Content Filter Status      Web Content Filter Status  Item  Value setting  Description Activated Filter  N/A  Logged packet of the rule name. String format.  Rule  Detected  N/A  Logged packet of the filter rule. String format.  Contents  IP  N/A  Logged packet of the Source IP. IPv4 format.  Logged packet of the Date Time. Date time format ("Month" "Day"  Time  N/A  "Hours":"Minutes":"Seconds")  Note: Ensure Web Content Filter Log Alert is enabled.  Refer to Security > Firewall > Web Content Filter tab. Check Log Alert and save the setting.       ...
  • Page 35 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  MAC Control Status      MAC Control Status  Item  Value setting    Description Activated  N/A  This is the MAC Control Rule name.  Control Rule  Blocked MAC  N/A  This is the MAC address of the logged packet.  Addresses  IP  N/A  The Source IP (IPv4) of the logged packet.  The Date and Time stamp of the logged packet. Date & time format.  Time  N/A  ("Month" "Day" "Hours":"Minutes":"Seconds")  Note: Ensure MAC Control Log Alert is enabled.  Refer to Security > Firewall > MAC Control tab. Check Log Alert and save the setting.      Application Filters Status      Application Filters Status Item  Value setting  Description Filtered Application  N/A  The name of the Application Category being blocked.  Category  Filtered Application ...
  • Page 36 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IPS Status      IPS Firewall Status  Item  Value setting  Description Detected  N/A  This is the intrusion type of the packets being blocked.  Intrusion  IP  N/A  The Source IP (IPv4) of the logged packet.  The Date and Time stamp of the logged packet. Date & time format. ("Month"  Time  N/A  "Day" "Hours":"Minutes":"Seconds")  Note: Ensure IPS Log Alert is enabled.   Refer to Security > Firewall > IPS tab. Check Log Alert and save the setting.      Firewall Options Status      Firewall Options Status  Item  Value setting  Description Enable or Disable setting status of Stealth Mode on Firewall Options.   Stealth Mode  N/A  String Format: Disable or Enable  Enable or Disable setting status of SPI on Firewall Options.  SPI  N/A  String Format : Disable or Enable  Enable or Disable setting status of Discard Ping from WAN on Firewall  Discard ...

  • Page 37: Administration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.7  Administration        2.7.1  Configure & Manage Status    The  Configure  &  Manage  Status  window  shows  the  status  for  managing  remote  network  devices. The type of management available in your device is depended on the device model purchased.  The commonly used ones are the SNMP, TR‐069, and UPnP.    From the menu on the left, select Status > Administration > Configure & Manage tab.     SNMP Linking Status    SNMP Link Status screen shows the status of current active SNMP connections.      SNMP Link Status  Item  Value setting  Description It displays the user name for authentication. This is only available for  User Name  N/A  SNMP version 3. ...
  • Page 38 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IP Address  N/A  It displays the IP address of SNMP manager.  It displays the port number used to maintain connection with the SNMP  Port  N/A  manager.  Community  N/A  It displays the community for SNMP version 1 or version 2c only.  Auth. Mode  N/A  It displays the authentication method for SNMP version 3 only.  Privacy Mode  N/A  It displays the privacy mode for version 3 only.  SNMP Version  N/A  It displays the SNMP Version employed.      SNMP Trap Information    SNMP Trap Information screen shows the status of current received SNMP traps.      SNMP Trap Information  Item  Value setting  Description Trap Level  N/A  It displays the trap level.  Time  N/A  It displays the timestamp of trap event.  Trap Event  N/A  It displays the IP address of the trap sender and event type. ...

  • Page 39: Log Storage Status

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.7.3  Log Storage Status    The Log Storage Status window shows the status for selected device storage.    From the menu on the left, select Status > Administration > Log Storage tab.     Log Storage Status    Log Storage Status screen shows the status of current the selected device storage. The status includes  Device Select, Device Description, Usage, File System, Speed, and status  .   ...

  • Page 40: Statistics & Report

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.9  Statistics & Report      2.9.1  Connection Session    Go to Status > Statistics & Reports > Connection Session tab.    Internet Surfing Statistic shows the connection tracks on this router.      Internet Surfing Statistic Item   Value setting  Description Previous  N/A  Click the Previous button; you will see the previous page of track list.  Next  N/A  Click the Next button; you will see the next page of track list.  First  N/A  Click the First button; you will see the first page of track list.  Last  N/A  Click the Last button; you will see the last page of track list.   Export (.xml)  N/A  Click the Export (.xml) button to export the list to xml file.  Export (.csv)  N/A  Click the Export (.csv) button to export the list to csv file.  Refresh  N/A  Click the Refresh button to refresh the list.       ...

  • Page 41: Network Traffic

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.9.3  Network Traffic    Go to Status > Statistics & Reports > Network Traffic tab.    Network Traffic Statistics screen shows the historical graph for the selected network interface.  You can change the interface drop list and select the interface you want to monitor.  .     ...

  • Page 42: Device Administration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.9.5  Device Administration    Go to Status > Statistics & Reports > Device Administration tab.    Device Administration shows the login information.      Device Manager Login Statistic  Item   Value setting  Description Previous  N/A  Click the Previous button; you will see the previous page of login statistics. Next  N/A  Click the Next button; you will see the next page of login statistics  First  N/A  Click the First button; you will see the first page of login statistics  Last  N/A  Click the Last button; you will see the last page of login statistics   Export (.xml)  N/A  Click the Export (.xml) button to export the login statistics to xml file.  Export (.csv)  N/A  Click the Export (.csv) button to export the login statistics to csv file.  Refresh  N/A  Click the Refresh button to refresh the login statistics       ...

  • Page 43: Cellular Usage

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2.9.9  Cellular Usage    Go to Status > Statistics & Reports > Cellular Usage tab.    Cellular Usage screen shows data usage statistics for the selected cellular interface. The cellular data  usage can be accumulated per hour or per day.         ...

  • Page 44: Chapter 3 Basic Network

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter 3  Basic Network  3.1  WAN & Uplink  The gateway provides one or more WAN interfaces to let all client hosts in Intranet of the gateway  access the Internet via ISP. But ISPs in the world apply various connection protocols to let gateways or  user's devices dial in ISPs and then link to the Internet via different kinds of transmit media.  So,  the  WAN  Connection  lets  you  specify  the  WAN  Physical  Interface,  WAN  Internet  Setup  and  WAN  Load  Balance  for  Intranet  to  access  Internet.  For  each  WAN  interface,  you  must  specify  its  physical interface first and then its Internet setup to connect to ISP. If the gateway has multiple WAN  interfaces, you also can assign physical interface to participate in the Load Balance function. ...

  • Page 45: Physical Interface

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.1.1  Physical Interface     The first step to configure one WAN interface is to specify which kind of connection media to be  used for the WAN connection, as shown in "Physical Interface" page.  In  "Physical  Interface"  page,  there  are  two  configuration  windows,  "Physical  Interface  List"  and  "Interface Configuration". "Physical Interface List" window shows all the available physical interfaces.  After clicking on the "Edit" button for the interface in "Physical Interface List" window the "Interface  Configuration" window will appear to let you configure a WAN interface.      Physical Interface List  The Physical Interface List shows all WAN interfaces of the gateway device, including their name,  what kinds of physical interface, their operation mode and line speed. There is one "Edit" button for  each  WAN  interface,  which  can  let  you  configure  the  interface.  Please  see  "Interface  Configuration"  section beneath. Following are some "Physical Interface List" window examples for different gateway ...
  • Page 46 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  An example of a SDE852AM‐00001 device    An example of an IOG761AM‐0TDA1 device     An example of an ODG761AM‐0T1 device    An example of a BDG761AM‐0T1 device    The contents of "Physical Interface List" in above example windows are just some examples. They  vary from model to model. It depends on the model you purchased.   Interface Name  The logic name of WAN interfaces is identified by “WAN‐1”, “WAN‐2”, …, and so on.   Physical Interface  This  device  is  equipped  with  some  kinds  of  WAN  interfaces  to  support  different  WAN  types  of  connections.  You  can  configure  one  by  one  to  get  proper  internet  connection  setup.  Refer  to  the  product specification for the available WAN interfaces for the model you purchased. ...
  • Page 47 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Operation Mode  There  are  three  option  items  “Always‐on”,  “Failover”,  and  “Disable”  for  the  operation  mode  setting. It decides whether the corresponding WAN interface functions as the main access, as a failover  access connection or disable the interface.   Line Speed  Specify the correct line speed (bandwidth) of uploading and downloading for each WAN interface  allow  the  device  to  operate  its  QoS  and  WAN  Load  Balance  functions  normally.  It  is  necessary  to  configure  the  parameters  if  you  want  to  use  QoS  and  WAN  Load  Balance  functions  on  the  gateway  device. ...
  • Page 48 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2, ... Configuration Path  Ethernet  3G/4G USB 3G/4G ADSL  Physical Interface  Always on  Always on Failover Always on  Operation Mode  100Mbps  /  50Mbps  /  5Mbps / 21Mbps 2Mbps / 22Mbps  Line Speed  100Mbps  150Mbps  WAN Physical Interface Ethernet WAN Gateway DSLAM Firewall xDSL Modem 3G/4G WAN Cellular Network  Gateway USB 3G/4G WAN Cellular Network  Gateway ADSL WAN Gateway DSLAM...
  • Page 49 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  USB  3G/4G  WAN:  The gateway  has  one USB  port  that  might  support  3G/4G  USB  modem  for a  WAN connection. Please plug 3G/4G USB dongle and follow UI setting to setup.  ADSL  WAN:  The  gateway  has  one  ADSL  modem  built‐in  that  can  be  configured  to  be  a  WAN  connection, please plug in RJ11 cable (normally the landline phone cable) in DSL port and follow  UI setting to setup.     Operation Mode  There  are  three  option  items  “Always  on”,  “Failover”,  and  “Disable”  for  the  operation  mode  setting. ...
  • Page 50 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2 Interface Name  ADSL  USB 3G/4G Physical Interface  Always on  Failover   WAN‐1   □Seamless  Operation Mode  2Mbps / 22Mbps 5Mbps / 21Mbps Line Speed    [Internet Setup]‐[Internet Connection Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2 Interface Name  Ethernet over ATM with NAT 3G/4G WAN Type    [Internet Setup]‐[Ethernet over ATM with NAT WAN Type Configuration]  Configuration Path  WAN‐1  Interface Name  Auto‐reconnect (Always on) Connection Control  LLC  Data Encryption  0  VPI Number  33  VCI Number  UBR  Schedule Type   ...
  • Page 51 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  S 5:  When  failback  process  starts,  system  terminates  the  current  WAN  connection  via  Failover  WAN interface.  S 6:  System changes the data routing path back to the primary WAN interface as same state as at  the beginning of system normal operation.    Gateway ① Disconnected DSLAM WAN‐1: ADSL ② Failover Failover WAN‐2: 3G/4G ③ Start Connecting Cellular Network  Gateway DSLAM ④ Connection Back WAN‐1: ADSL Failback ⑥...
  • Page 52 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  So, the initial status of two WAN connections for Seamless Failover is shown in following diagram.    Gateway DSLAM Connected and Data Transferring WAN‐1: ADSL WAN‐2: 3G/4G Initial Status Connected but just Keep Alive Cellular Network    Next, Failover and Failback processes are shown in following diagram. Their steps are:  S 1:  When system discovers the primary WAN connection is failed.  S 2:  System starts the failover process.  S 3:  System  changes  the  data  routing  path  to  the  failover  WAN  interface  for  further  data  transmitting. It is faster than the one in the normal mode of failover since routing change is ...
  • Page 53 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Gateway ① Disconnected DSLAM WAN‐1: ADSL ② Failover Failover WAN‐2: 3G/4G ③ Change Routing via WAN-2 Cellular Network  Gateway DSLAM ④ Connection Back WAN‐1: ADSL Failback ⑥ Failback: Change WAN‐2: 3G/4G Routing back via WAN-1 ⑤ Leave it Keep Alive Cellular Network     Dual SIM Failover Scenario:  If your purchased product has one or more embedded 3G/LTE module, and they have dual SIMs ...
  • Page 54 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  [Physical Interface]‐[Interface Configuration (WAN‐1)] Configuration Path  WAN‐1  Interface Name  3G/4G  Physical Interface  Always on  Operation Mode  50Mbps / 150Mbps Line Speed    [Internet Setup]‐[Internet Connection Configuration (WAN‐1)]  Configuration Path  WAN‐1  Interface Name  3G/4G  WAN Type    [Internet Setup]‐[3G/4G WAN Type Configuration] Configuration Path  WAN‐1  Interface Name  SIM‐A First  Preferred SIM Card  So, the initial status of two WAN connections using different SIM card is shown in the following  diagram.  Cellular Network #1  Connected and Gateway Data Transferring SIM‐A Initial Status SIM‐B (SIM-A First) Not Connected Cellular Network #2 ...
  • Page 55 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  S 3:  System keeps executing data transfer via SIM‐n connection until the connection failed. Once  the  SIM‐n  connection  failed,  system  starts  the  failover  process  again  and  goes  back  to  S2  step.  Cellular Network #1  ① When Disconnected Gateway SIM‐A ② Failover Failover SIM‐B ③ Start Connecting Cellular Network #2  Cellular Network #1  Gateway ⑥ Start Connecting SIM‐A Failover ⑤...

  • Page 56: Ethernet Wan

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  In  addition,  you  also  can  setup  WAN‐2  with VLAN Tagging (Tag  ID  12) using  ADSL WAN  interface  for  your Intranet to access specific service in ISP. Following table list the physical interface configuration  for these two WAN interfaces, and their scenarios are shown in the following diagram.  [Physical Interface]‐[Interface Configuration (WAN‐n)], n=1, 2  Configuration Path  WAN‐1  WAN‐2  Interface Name  Ethernet  ADSL Physical Interface  Always on  Always on  Operation Mode  100Mbps / 100Mbps 2Mbps / 22Mbps  Line Speed  □Enable  ■Enable   12  VLAN Tagging    Ethernet WAN Gateway w/o Tag DSLAM xDSL Modem Specific Service ADSL WAN...
  • Page 57 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Physical Interface Setting    The  Physical  Interface  allows  user  to  setup  the  physical  WAN  interface  and  to  adjust  WAN’s  behavior.   Note: Numbers of available WAN Interfaces can be different for the purchased gateway.      Go to Basic Network>WAN > Physical Interface tab.    Configure Physical Interface Setting  When Edit button is applied, an Interface Configuration screen will appear. WAN‐1 interface is used in  this example.       ...
  • Page 58 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Interface Configuration  Item  Value setting  Description 1. A Must fill setting   Select Ethernet or 3G/4G for WAN‐2. In this example WAN‐2 is been  2. WAN‐1 is the  edited.  Physical Interface  primary interface and  Depending on the router model, Disable and Failover options will be  is factory set to Always  available only to multiple WAN gateway. WAN‐2 and WAN‐3 interfaces  on.  are only available to multiple WAN gateway.  Define the operation mode of the interface.  Select Always on to make this WAN always active.   Select Disable to disable this WAN interface.  Select Failover to make this WAN a Failover WAN when the primary or  the secondary WAN link failed. Then select the primary or the existed  secondary WAN interface to switch Failover from.  To failover seamlessly, check Seamless box. This failover WAN will  Operation Mode  A Must fill setting  keep connected to the network (i.e. 3G/4G network) but no traffic will  be transmitted through it until failover happens.  If Seamless box is unchecked, failover WAN will begin to initiate a  connection request to the network (i.e. the nearest 3G/4G base  station) when failover occurs. During failover period, users may notice  a period of connection time.    (Note: for WAN‐1, only Always on option is available.)  Define the upload and download bandwidth for the WAN.   The actual bandwidth will also be affected if the Priority is specified in  Line Speed  A Must fill setting  Load Balance Strategy. Refer to Basic Network > WAN & Uplink > Load  Balance tab if your device supports Load Balance function.  Check Enable box to enter tag value provided by your ISP. Otherwise ...

  • Page 59: Internet Setup

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.1.3  Internet Setup     After  specifying  the  physical  interface  for  each  WAN  connection,  administrator  must  configure  their connection profiles one after one to meet the dial in process of ISPs, so that all client hosts in the  Intranet of the gateway can access the Internet.  In  "Internet  Setup"  page,  there  are  some  configuration  windows:  "Internet  Connection  List",  "Internet Connection Configuration", "WAN Type Configuration" and related configuration windows for  each  WAN  type.  For  the  Internet  setup  of  each  WAN  interface,  you  must  specify  its  WAN  type  of  physical interface first and then its related parameter configuration for that WAN type. ...
  • Page 60 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Internet Connection List  The  Internet  Connection  List  shows  the  WAN  connection  profiles  of  all  WAN  interfaces  in  the  gateway  device,  including  interface  name,  the  kinds  of  physical  interface,  their  operation  mode  and  WAN  connection  type.  There  is  one  "Edit"  button  for  each  WAN  interface  to  let  you  configure  its  Internet ...
  • Page 61 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Interface Name  The logic name of WAN interfaces is identified by “WAN‐1”, “WAN‐2”, …, and so on.   Physical Interface  This device is equipped with some kinds of WAN Interfaces. Please refer to [Basic Network]‐ [WAN & Uplink]‐[Physical Interface] section.   Operation Mode  It is "Always on", "Failover" or "Disable". Please refer to [Basic Network]‐[WAN & Uplink]‐ [Physical Interface] section.   WAN Type  The  supported  WAN  types  for  each  WAN  interface  depend  on  the  kind  of  interface.  Following are all kinds of physical interfaces and their supported WAN types.   Ethernet interface: A fixed line ISP that provides xDSL or cable modem for you to setup the  WAN connection.   Static IP Address WAN type: Select this option if ISP provides a fixed IP address to you.  You will need to enter in the IP address, subnet mask, and gateway address, provided to  you by your ISP.   Dynamic IP Address WAN type: You may choose this WAN type if you connects a cable  modem  or  a  fiber  (VDSL  modem)  for  Internet  connection.  The  assigned  IP  address  for  the WAN interface by a DHCP server may be different every time. ...
  • Page 62 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  recommended to set Connection Control mode to Connect‐on‐Demand or Manually.   ADSL  interface:  Asymmetric  digital  subscriber  line  (ADSL)  is  a  type  of  digital  subscriber  line  (DSL)  technology,  a  data  communications  technology  that  enables  faster  data  transmission  over copper telephone lines than a conventional voiceband modem can provide. Use a RJ11  cable to connect the ADSL port of gateway device to the DSLAM at ISP, and connect further  to a conventional Internet Protocol network.   Ethernet  over  ATM  with  NAT  WAN  type:  The  option  is  intended  to  be  used  in  implementations ...
  • Page 63 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.     Ethernet interface: there are Static IP, Dynamic IP, PPPoE, PPTP and L2TP WAN types.   Static  IP  Address  WAN  Type:  Settings  include  WAN  IP  Address,  WAN  Subnet  Mask,  WAN  Gateway, Primary DNS, Secondary DNS, MTU, NAT, Network Monitoring, IGMP and WAN IP  Alias.   Dynamic  IP  Address  WAN  Type:  Settings  include  Host  Name,  ISP  registered  MAC  Address,  Connection Control, Maximum Idle Time, MTU, NAT, Network Monitoring, IGMP and WAN IP  Alias.   PPPoE WAN Type: Settings include IPv6 Dual Stack, PPPoE Account & Password, Primary DNS  / ...
  • Page 64 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IGMP and WAN IP Alias.   RFC 1483 Bridged WAN type: Settings include Data Encapsulation, VPI Number, VCI Number,  Schedule Type, Network Monitoring, IGMP and WAN IP Alias.  There  are  some  common  and  important  configuration  parameters  common  to  all  WAN  Type  as  listed below.   Network Monitoring  The  gateway  supports  failover  function  and  the  function  must  depend  on  the  correct  decision  when a connection is down. Some parameters are used in the decision process.   DNS Query / ICMP Checking: either one is used to check alive for a WAN connection.  ...
  • Page 65 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The decision flow chart of keep‐alive checking for a WAN connection is shown as below.  Start N: the count of fails N = 0 “Loading Check”  enable? Sleep for “Check  Interval” Enough  Sleep for  traffic “Check Interval” existed? “DNS Query” “ICMP Checking” Checking  Method FQDN Query ICMP Check (Target1, Target2) (Target1, Target2) Reply time  > “Latency  Success? Threshold” No, or “Check Timeout” occurs N = N+1 N < “Fail  Threshold” Connection is  Broken Try to reconnect    Connection Control  There  are  three  ways  for  connection  control,  “Auto‐reconnect  (Always  on)”,  “Dial‐on‐demand”  and “Manually”. ...
  • Page 66 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  to be sent to WAN side. After normal data transferring between LAN and WAN sides, this gateway  will disconnect WAN connection if idle time reaches value of Maximum Idle Time.  Manually:  This  gateway  won’t  start  to  establish  WAN  connection  until  you  press  “Connect”  button on web UI. After normal data transferring between LAN and WAN sides, this gateway will  disconnect WAN connection if idle time reaches value of Maximum Idle Time.  Please be noted, if the WAN interface serves as the primary one for another WAN interface in  Failover  role,  the  Connection  Control  parameter  will  not  be  available  to  you  to  configure  as  the  system must set it to “Auto‐reconnect (Always on)”.   Auto‐reconnect / Dial‐on‐demand / Manually Scenario:  As an example, WAN‐1, WAN‐2 and WAN‐3 are all Ethernet interfaces with "Always on" operation  mode. Their WAN Type is set to "Dynamic IP" but with different Connection Control approaches. ...
  • Page 67 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Gateway ① Disconnected DSLAM Dynamic IP,  xDSL Modem G ateway,  Auto-reconnect ② Re-connecting Subnet Mas k,  Primary DN S, (Alw ays on) Secondary DNS Primary DNS, Secondary DNS, DHCP Servers Intranet   Its steps are:  Pre‐state: After system booting up, system tries to let the WAN connection be alive.  S 1:  When system discovers the WAN connection is failed.  S 2:  System  starts  to  re‐connect  the  WAN  connection  till  connect  successfully  as  same  as  Pre‐ state. ...
  • Page 68 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  At  last,  for  "Manually"  scenario,  system  will  not  make  the  WAN  connection  until  administrator  click  on  the  "Connect"  button  on  the  "Network  Status"  configuration  window.  Please  refer  to  [System]‐[Network Status] section. And then the connection will keep alive only when there still  is data transfer. If there is no data transfer for a period that is longer than the Maximum Idle Time,  system  will  disconnect  it  and  let  the  WAN  connection  go back  to  its  initial  state  –disconnected.  The scenario is shown in following diagram. ...
  • Page 69 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Internet Setup Setting  Internet Setup allows user to setup WAN connection of the gateway. Depending on the model of the  device,  there  are  Ethernet,  ADSL,  3G/4G  WAN  connection  interfaces.  This  section  shows  the  type  of  WAN and the numbers of WAN interfaces are supported by your device.  Note: Numbers of available WAN Interfaces can be different for the purchased gateway.    Go to Basic Network > WAN > Internet Setup tab    Internet  Connection  List  shows  the  basic  information  of  each  WAN.  Click  Edit  button  to  configure.  Then follow the following pages for detail settings.    ...
  • Page 70 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Internet Setup – Ethernet WAN  If the device connects to Internet through Ethernet WAN port, this section will help you to complete  Ethernet WAN connection setup.  Go to Basic Network > WAN & Uplink > Internet Setup tab.      Configure Ethernet WAN Setting  When Edit button is applied, Internet Connection Configuration screen will appear. WAN‐1 interface is  used in this example.  Internet Connection Configuration  Item  Value setting  Description From the dropdown box, select Internet connection method for  Ethernet WAN Connection. Detail settings are described in the next  1. A Must filled few pages.  setting  Dynamic IP   WAN Type   2. Dynamic IP is set Static IP    by default PPPoE    PPTP  ...
  • Page 71 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Dynamic IP (Ethernet WAN) Dynamic IP WAN Type Configuration  Item  Value setting  Description An optional setting Enter the host name provided by your Service Provider.  Host Name  Enter the MAC address that you have registered with your service  provider. Or Click the Clone button to clone your PC’s MAC to this  ISP Registered MAC  An optional setting  field.  Address  Usually this is the PC’s MAC address assigned to allow you to connect  to Internet.   There are three connection modes.  Auto‐reconnect (Always on) enables the router to always  keep the Internet connection on.   Connect‐on‐demand enables the router to automatically re‐ establish Internet connection as soon as user attempts to  A Must filled setting Connection Control  access the Internet. Internet connection will be disconnected  when it has been inactive for a specified idle time. ...
  • Page 72 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  1200~1500 1. An optional Enable NAT to apply NAT on the WAN connection. Uncheck the box to  setting disable NAT function.   NAT  2. NAT is enabled by default When the Network Monitoring feature is enabled, the gateway will  use DNS Query or ICMP to periodically check Internet connection – connected or disconnected.   Choose either DNS Query or ICMP Checking to detect WAN link. With DNS Query, the system checks the connection by sending  DNS Query packets to the destination specified in Target 1 and  Target 2.  With ICMP Checking, the system will check connection by  sending ICMP request packets to the destination specified in  Target 1 and Target 2.   Loading Check   Enable Loading Check allows the router to ignore unreturned  DNS Queries or ICMP requests when WAN bandwidth is fully  occupied. This is to prevent false link‐down status.   Check Interval defines the transmitting interval between two  DNS Query or ICMP checking packets.  1. An optional ...
  • Page 73 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Undo  N/A  Click Undo to cancel the settings. Static IP (Ethernet WAN) Static IP WAN Type Configuration  Item  Value setting  Description WAN IP Address  A Must filled setting  Enter the WAN IP address given by your Service Provider  WAN Subnet Mask  A Must filled setting  Enter the WAN subnet mask given by your Service Provider  WAN Gateway  A Must filled setting  Enter the WAN gateway IP address given by your Service Provider Primary DNS  A Must filled setting  Enter the primary WAN DNS IP address given by your Service Provider Enter the secondary WAN DNS IP address given by your Service  Secondary DNS  An optional setting ...
  • Page 74 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2. Box is checked by disable. default When the Network Monitoring feature is enabled, the router will use  1. An optional setting DNS Query or ICMP to periodically check Internet connection – 2. Box is checked by Network Monitoring  connected or disconnected.  default For the configuration details, please refer to the description stated in  Dynamic Ethernet WAN section.  Enable IGMP (Internet Group Management Protocol) would enable  1. A Must filled the router to listen to IGMP packets to discover which interfaces are  setting IGMP  connected to which device. The router uses the interface information  2. Disable is set by generated by IGMP to reduce bandwidth consumption in a multi‐...
  • Page 75 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPPoE (Ethernet WAN) PPPoE WAN Type Configuration  Item  Value setting  Description PPPoE Account  A Must filled setting  Enter the PPPoE User Name provided by your Service Provider. PPPoE Password  A Must filled setting  Enter the PPPoE password provided by your Service Provider. Primary DNS  An optional setting  Enter the IP address of Primary DNS server.  Secondary DNS  An optional setting  Enter the IP address of Secondary DNS server.   There are three connection modes. 1. A Must filled  Auto‐reconnect (Always on) enables the router to always  setting keep the Internet connection on.  2. Auto-reconnect is ...
  • Page 76 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Connect Manually allows user to connect to Internet  manually. Internet connection will be inactive after it has  been inactive for specified idle time.  Service Name  An optional setting  Enter the service name if your ISP requires it   Assigned IP Address  An optional setting  Enter the IP address assigned by your Service Provider.   1. A Must filled MTU refers to Maximum Transmission Unit. It specifies the largest  setting packet size permitted for Internet transmission.   MTU  When set to Auto (value ‘0’), the router selects the best MTU for best  2. Auto (value zero) is Internet connection performance.  set by default 1. An optional setting Enable NAT to apply NAT on the WAN connection. Uncheck the box to  2. Box is checked by disable. ...
  • Page 77 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP (Ethernet WAN) PPTP WAN Type Configuration  Item  Value setting  Description Select either Static or Dynamic IP address for PPTP Internet  connection.   When Static IP Address is selected, you will need to enter the  WAN IP Address, WAN Subnet Mask, and WAN Gateway.   WAN IP Address (A Must filled setting): Enter the WAN IP  A Must filled setting IP Mode  address given by your Service Provider.    WAN Subnet Mask (A Must filled setting): Enter the WAN  subnet mask given by your Service Provider.   WAN Gateway (A Must filled setting): Enter the WAN  gateway IP address given by your Service Provider.   When Dynamic IP is selected, there are no above settings ...
  • Page 78 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  required. Server IP  Enter the PPTP server name or IP Address.   A Must filled setting Address/Name  PPTP Account  A Must filled setting  Enter the PPTP username provided by your Service Provider. Enter the PPTP connection password provided by your Service  PPTP Password  A Must filled setting  Provider.  Connection ID  An optional setting  Enter a name to identify the PPTP connection.   There are three connection modes.  Auto‐reconnect (Always on) enables the router to always  keep the Internet connection on.   Connect‐on‐demand enables the router to automatically re‐ establish Internet connection as soon as user attempts to  A Must filled setting Connection Control  access the Internet. Internet connection will be disconnected  when it has been inactive for a specified idle time.   Connect Manually allows user to connect to Internet  manually. Internet connection will be inactive after it has  been inactive for specified idle time. ...
  • Page 79 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  L2TP (Ethernet WAN) L2TP WAN Type Configuration  Item  Value setting  Description Select either Static or Dynamic IP address for L2TP Internet  connection.   When Static IP Address is selected, you will need to enter the  WAN IP Address, WAN Subnet Mask, and WAN Gateway.   WAN IP Address (A Must filled setting): Enter the WAN IP  A Must filled setting IP Mode  address given by your Service Provider.    WAN Subnet Mask (A Must filled setting): Enter the WAN  subnet mask given by your Service Provider.   WAN Gateway (A Must filled setting): Enter the WAN  gateway IP address given by your Service Provider.   When Dynamic IP is selected, there are no above settings ...
  • Page 80 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  required. Server IP  Enter the L2TP server name or IP Address.  A Must filled setting Address/Name  L2TP Account  A Must filled setting  Enter the L2TP username provided by your Service Provider. Enter the L2TP connection password provided by your Service  L2TP Password  A Must filled setting  Provider.  There are three connection modes.  Auto‐reconnect (Always on) enables the router to always  keep the Internet connection on.   Connect‐on‐demand enables the router to automatically re‐ establish Internet connection as soon as user attempts to  A Must filled setting Connection Control  access the Internet. Internet connection will be disconnected  when it has been inactive for a specified idle time.   Connect Manually allows user to connect to Internet  manually. Internet connection will be inactive after it has  been inactive for specified idle time.  1.
  • Page 81 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Internet Setup – 3G/4G WAN  If  the  device  connects  to  Internet  through  3G/4G  network,  this  section  will  help  you  to  complete  3G/4G connection setup.  Go to Basic Network > WAN & Uplink > Internet Setup tab.      Configure 3G/4G WAN Setting  When  Edit  button  is  applied,  Internet  Connection  Configuration,  3G/4G  WAN  Configuration  screens  will appear. WAN‐2 interface is used in this example.  3G/4G Connection Configuration  Item  Value setting  Description 3.
  • Page 82 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  When SIM‐A only or SIM‐B only is selected, it will try to dial up only  using the SIM card you selected.  When Failback is checked, it means if the connection is dialed‐up not  using the main SIM you selected, it will failback to the main SIM and  try to establish the connection periodically.    Note_1: In some AMIT’s products, only SIM‐A can be chose.  Note_2: Failback is available only when SIM‐A First or SIM‐B First is  selected.  Configure SIM‐A / SIM‐B Card  Here you can set configurations for the cellular connection according to your situation or requirement.    Note_1: Configurations of SIM‐B Card follows the same rule of Configurations of SIM‐A Card, here we  list SIM‐A as the example.  Note_2: Both Connection with SIM‐A Card and Connection with SIM‐B Card will pop up only when the  SIM‐A First or SIM‐B First is selected, otherwise it only pops out one of them.     ...
  • Page 83 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    3G/4G Connection Configuration  Item  Value setting  Description Select Auto to register a network automatically, regardless of the  network type.  Select 2G Only to register the 2G network only.   Select 2G Prefer to register the 2G network first if it is available.  1. A Must filled setting  Select 3G only to register the 3G network only.  Network Type  2. By default Auto is  Select 3G Prefer to register the 3G network first if it is available.  selected  Select LTE only to register the LTE network only.    Note_1: Options may be different due to the specification of the  module.  Select Auto to register a network automatically, regardless of the  1. A Must filled setting  band.  Band Selection  2. By default Auto is  Select Manual to choose specific bands you want to appoint to.  selected    Note_1: USB 3G/4G doesn’t support this function.  When  Band  Selection  >  Auto is  selected,  all  bands  are  enabled  and  can’t be unchecked. ...
  • Page 84 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  address (IPv4 type)  Server) setting. If it is not filled‐in, the server address is given by the  carrier while dialing‐up.  Enter the IP address to change the secondary DNS (Domain Name  String format : IP  Secondary DNS  Server) setting. If it is not filled‐in, the server address is given by the  address (IPv4 type)  carrier while dialing‐up.  Check the box to establish the connection even the registration status  is roaming, not in home network.  The box is unchecked  Roaming    by default  Note_1: It may cost additional charges if the connection is under  roaming.  Create/Edit SIM‐A / SIM‐B APN Profile List  You can add a new APN profile for the connection, or modify the content of the APN profile you added.  It is available only when you select Dial‐Up Profile as APN Profile List.    List all the APN profile you created, easily for you to check and modify. It is available only when you  select Dial‐Up Profile as APN Profile List.  When Add button is applied, an APN Profile Configuration screen will appear.      3G/4G Connection Configuration  Item  Value setting  Description 1. By default Profile‐x  Enter the profile name you want to describe for this profile. is listed  Profile Name  2. String format : any  text  MCC  String format : integer ...
  • Page 85 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Note_1: the MCC should be related to the MNC, this filed can’t be  invalid value if MNC is filled‐in.  Enter the MNC (Mobile Network Code) you want to use for this  profile.  MNC  String format : integer    Note_1: the MNC should be related to the MCC, this filed can’t be  invalid value if MCC is filled‐in.  APN  String format : any text  Enter the APN you want to use to establish the connection.  String format : integer,  Enter the Dial Number you want to use to establish the connection. Dial Number  asterisk and number  sign  Account  String format : any text  Enter the Account you want to use for the authentication.  Password  String format : any text  Enter the Password you want to use for the authentication.  1. A Must filled setting  Enter the value for the dialing‐up order. The valid value is from 1 to 16.  Priority  2. String format :  It will start to dial up with the profile that assigned with the smallest  integer  number.  The box is checked by  Check the box to enable this profile. Profile  default ...
  • Page 86 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3G/4G Connection Configuration  Item  Value setting  Description When Auto‐reconnect (Always on) is selected, it means it will keep  the connection on all the time.  When Connect‐on‐demand is selected, it means the connection will  be established only when detecting data traffic.   By default Auto‐ When Connect Manually is selected, it means you need to click the  Connection Control  reconnect (Always on)  Connect button to dial up the connection manually. Please go to  is selected  Status > Network Status for details.    Note_1: This field is available only when Basic Network > WAN >  Physical Interface > Operation Mode is selected to Always on.  1. A Must filled setting  When (0) Always is selected, it means this WAN is under operation all  Time Schedule  2. By default (0)  the time. Once you have set other schedule rules, there will be other  Always is selected  options to select. Please go to System > Scheduling for details.  1. A Must filled setting  Enter the MTU (Maximum Transmission Unit) you want to set the  2. By default 0 is filled‐ configuration.  MTU  in  3. String format :  integer  When Enable box is checked, it means the device will directly assign  the WAN IP to the first connected local LAN client.  ...
  • Page 87 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Check Timeout defines the timeout of each DNS query/ICMP.  Latency Threshold defines the tolerance threshold of  responding time.   Fail Threshold specifies the detected disconnection before the  router recognize the WAN link down status. Enter a number of  detecting disconnection times to be the threshold before  disconnection is acknowledged.   Target1 (DNS1 set by default) specifies the first target of  sending DNS query/ICMP request.   DNS1: set the primary DNS to be the target.   DNS2: set the secondary DNS to be the target.   Gateway: set the Current gateway to be the target.   Other Host: enter an IP address to be the target.   Target2 (None set by default) specifies the second target of  sending DNS query/ICMP request.   None: to disable Target2.    DNS1: set the primary DNS to be the target.   DNS2: set the secondary DNS to be the target.   Gateway: set the Current gateway to be the target.  Other Host: enter an IP address to be the target.  Select Auto to enable IGMP (Internet Group Management Protocol)  By default Disable is ...

  • Page 88: Load Balance

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.1.5  Load Balance    When there are more than one WAN interfaces, and when the bandwidth of one WAN connection  is  not  enough  for  the  traffic  loads  from  the  Intranet  to  the  Internet,  the  gateway  device  needs  the  WAN load balance function to enlarge the total WAN bandwidth.  The multi‐WAN "Load Balance" function provides three optional strategies: By Smart Weight, By  Specific Weight, and By User Policy. Administrator can choose strategy based on his immediate need  and environment consideration.  When  you  choose  "By  Smart  Weight"  strategy,  system  will  operate  load  balance  function  automatically ...
  • Page 89 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  ① Gateway DSLAM WAN‐1: ADSL ② WAN‐2: 3G/4G Cellular Network  Intranet   Following 2 tables list the parameter configuration for the above example diagram of load balance  function. The ratio m:n in this example is 22:11.  [Physical Interface]‐[Interface Configuration (WAN‐n)] , n=1,2  Configuration Path  Interface Name  WAN‐1  WAN‐2 ADSL  3G/4G Physical Interface  Operation Mode  Always on  Always on 2Mbps / 22Mbps 1Mbps / 11Mbps  Line Speed    [Load Balance]‐[Configuration] Configuration Path  ■ Enable  Load Balance  By Smart Weight Load Balance Strategy    The steps of the Smart Weight algorithm are:  Pre‐state:  System takes the  line  speed settings of all WAN interfaces as the  initial ratio between all  WAN interfaces for load balance. ...
  • Page 90 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  By Specific Weight Load Balance Strategy  However,  when  you  choose  "By  Specific  Weight"  load  balance  strategy,  there  is  a  list  of  two  parameter pairs that is used for the load balance strategy: WAN Interface & Weight (%). The line speed  of each WAN interface serves as its default weight whose value is the ratio of its line speed to total line  speed  of  all  WAN  interfaces.  Certainly,  administrator  also  can  fine  tune  the  weight  list  based  on  the  default  one.  The  gateway's  traffic  control  process  will  operate  routing  adequately  based  on  the  dedicated weights on all WAN interfaces. ...
  • Page 91 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Always on  Always on Operation Mode  2Mbps / 22Mbps 1Mbps / 11Mbps  Line Speed    [Load Balance]‐[Configuration] Configuration Path  ■ Enable  Load Balance  By Priority Load Balance Strategy    [Load Balance]‐[Priority Definition] Configuration Path  WAN‐1  WAN‐2 WAN ID  67%  Priority (%)    By User Policy Load Balance Strategy  Finally, when you choose "By User Policy" load balance strategy, there are two more configuration  windows: "User Policy List" and "User Policy Configuration". "User Policy List" shows all your defined  user policy entries, and the "User Policy Configuration" window will let you configure one user policy  for routing dedicated packet flow via one WAN interface. They are shown in following diagrams.  ① Google: ‐> WAN‐1 Yahoo: ‐> WAN‐2 Gateway DSLAM WAN‐1: ADSL ② Google WAN‐2: 3G/4G Yahoo Cellular Network   ...
  • Page 92 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  other  un‐specified  packet  flows  will  be  routed  by  default  via  different  WAN  interfaces  by  "Smart  Weight" load balance strategy.  To  meet  the  load  balance  requirement  as  in  the  above  example  diagram,  administrator  need  configure the device based on following configuration table contents.  [Physical Interface]‐[Interface Configuration (WAN‐n)] , n=1,2  Configuration Path  Interface Name  WAN‐1  WAN‐2 ADSL  3G/4G Physical Interface ...
  • Page 93 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Load Balance Setting    The  Load  Balance  function  is  used  to  manage  balance  bandwidth  usage  among  multiple  WAN  .  connections   Go to Basic Network > WAN & Uplink > Load Balance Tab.    The "Configuration" window is to enable the load balance function and specify the strategy. When  you choose "By Smart Weight" strategy, system will operate load balance function automatically based  on the embedded Smart Weight algorithm. However, when you choose "By Specific Weight" strategy,  the  further  "Weight  Definition"  configuration  window  will  let  you  define  the  ratio  of  transferred  sessions ...
  • Page 94 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  clicking Save button.        Weight Definition  Item   Value setting  Description WAN ID  NA  The Identifier for each available WAN interface..  1. A Must filled setting  Enter the weight ratio for each WAN interface.  2. Set with bandwidth  Initially, the bandwidth ratio of each WAN is set  by default.   Weight  ratio of each WAN by  Note: The sum of all weights can’t be greater than 100%.  default.  Save  NA  Click the  Save  button to save the configuration  Click the  Undo  button to restore what you just configured back to the  Undo  NA  previous setting.    When By User Policy is selected, a User Policy List screen will appear. With properly configured your  policy rules, system will route traffics through available WAN interface based on user defined rules      Create User Policy        ...
  • Page 95 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  User Policy Configuration Item   Value setting  Description There are four options can be selected : Any: No specific Source IP is provided. The traffic may come from any  source  1. A Must filled setting  Source IP  Subnet: Specify the Subnet for the traffics come from the subnet. Input  2. Any is selected by  Address  format is : xxx.xxx.xxx.xxx/xx  e.g. 192.168.123.0/24.  default.  IP Range: Specify the IP Range for the traffics come from the IPs  Single IP: Specify a unique IP Address for the traffics come from the IP.  Input format is : xxx.xxx.xxx.xxx  e.g. 192.168.123.101.  There are five options can be selected : Any: No specific destination IP is provided. The traffic may come to any  destination.  Subnet: Specify the Subnet for the traffics come to the subnet. Input  1. A Must filled setting  Destination  format is : xxx.xxx.xxx.xxx/xx  e.g. 192.168.123.0/24.  2. Any is selected by  IP Address  IP Range: Specify the IP Range for the traffics come to the IPs  default.  Single IP: Specify a unique IP Address for the traffics come to the IP. Input  format is : xxx.xxx.xxx.xxx  e.g. 192.168.123.101.  Domain Name: Specify the domain name for the traffics come to the  domain  There are four options can be selected : All: No specific destination port is provided.  1. A Must filled setting  Destination  Port Range: Specify the Destination Port Range for the traffics  2. All is selected by  Port ...

  • Page 96: Lan & Vlan

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.3  LAN & VLAN  This  section  provides  a  brief  description  of  LAN  and  VLAN.  It  also  explains  how  to  create  and  modify virtual LANs which are more commonly known as VLANs.        3.3.1 Ethernet LAN      The  Local Area Network (LAN) can be used to share  data or files among computers attached to a  network. Following diagram illustrates the network that wired and interconnects computers.         Please follow the following instructions to do IPv4 Ethernet LAN Setup. ...
  • Page 97 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  LAN IP Address: The local IP address of this device. The computer on your network must use the  LAN IP address of this device as their Default Gateway. You can change it if necessary. It’s also the IP  address of web UI. If you change it, you need to type new IP address in the browser to see web UI.    Subnet Mask: Input your Subnet mask. Subnet mask defines how many clients are allowed in one  network or subnet. The default subnet mask is 255.255.255.0 (/24), and it means maximum 254 IP  addresses are allowed in this subnet. However, one of them is occupied by LAN IP address of this  gateway,  so  there  are  maximum  253  clients  allowed  in  LAN  network.  Hereafter  are  the  available  options for subnet mask.     ...

  • Page 98: Vlan

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.3.3  VLAN  This  section  provides  a  brief  description  of  LAN  and  VLAN  (Virtual  LAN).  It  also  explains  how  to  create and modify virtual LANs which are more commonly known as VLANs.   Ethernet LAN  The Local Area Network (LAN) can be used to share data or files among computers or devices attached  to a network. Following diagram illustrates the network that wired and interconnects computers.      VLAN  The VLAN is a logical network under a certain switch or router device to group lots of client hosts with  a specific VLAN ID. This device supports both Port‐based VLAN and Tag‐based VLAN. In Port‐based  VLAN, all client hosts belong to the same group by transferring data via some physical ports that are  tagged with same VLAN ID in the device. The ports of a VLAN form an independent traffic domain in  which the traffic generated by the nodes remains within the VLAN. However, in Tag‐based VLAN, all  packets  with  same  VLAN  ID  will  be  treated  as  the  same  group  of  them  and  own  same  access  property and QoS property. It is especially useful when individuals of a VLAN group are located at ...
  • Page 99 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  configuration are available if you enable the Port‐based VLAN.    There are some common VLAN scenarios for the device as follows:     Port‐based VLAN  Port‐based  VLAN  function  can  group  Ethernet  ports,  Port‐1  ~  Port‐4,  and  WiFi  Virtual  Access  Points,  VAP‐1  ~  VAP‐8,  together  for  differentiated  services  like  Internet  surfing,  multimedia  enjoyment,  VoIP talking, and so on. Two operation modes, NAT and Bridge, can be applied to each VLAN group.  One DHCP server can be allocated for a NAT VLAN group to let group host member get its IP address.  Thus,  each  host  can  surf  Internet  via  the  NAT  mechanism  of  business  access  gateway.  In  bridge  mode, ...
  • Page 100 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.       Above  is  the  general  case  for  3  Ethernet  LAN  ports  in  the  gateway.  But  if  the  device  just  has  one  Ethernet LAN port, there will be only one VLAN group for the device. Under such situation, it still  supports both the NAT and Bridge mode for the Port‐based VLAN configuration.     Tag‐based VLAN  Tag‐based  VLAN  function  can  group  Ethernet  ports,  Port‐1  ~  Port‐4,  and  WiFi  Virtual  Access  Points,  VAP‐1 ~ VAP‐8, together with different VLAN tags for deploying subnets in Intranet. All packet flows ...
  • Page 101 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    For example, in a company, administrator schemes out 3 network segments, Lab, Meeting Rooms, and  Office. In a Security VPN Gateway, administrator can configure Office segment with VLAN ID 12. The  VLAN group is equipped with DHCP‐3 server to construct a 192.168.12.x subnet. He also configure  Meeting  Rooms  segment  with  VLAN  ID  11.  The  VLAN  group  is  equipped  with  DHCP‐2  server  to  construct  a  192.168.11.x  subnet  for  Intranet  only.  That  is,  any  client  host  in  VLAN  11  group  can’t  access  the  Internet.  At  last,  he  configures  Lab  segment  with  VLAN  ID  10.  The  VLAN  group  is  equipped with DHCP‐1 server to construct a 192.168.10.x subnet. ...
  • Page 102 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   VLAN Groups Access Control  Administrator  can  specify  the  Internet  access  permission  for  all  VLAN  groups.  He  can  also  configure  which VLAN groups are allowed to communicate with each other.    VLAN Group Internet Access  Administrator can specify members of one VLAN group to be able to access Internet or not. Following  is  an  example  that  VLAN  groups  of  VID  is  2  and  3  can  access  Internet  but  the  one  with  VID  is  1  cannot ...
  • Page 103 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Inter VLAN Group Routing:  In  Port‐based  tagging,  administrator  can  specify  member  hosts  of  one  VLAN  group  to  be  able  to  communicate with the ones of another VLAN group or not. This is a communication pair, and one  VLAN  group  can  join  many  communication  pairs.  But  communication  pair  doesn’t  have  the  transitive property. That is, A can communicate with B, and B can communicate with C, it doesn’t  imply that A can communicate with C. An example is shown at following diagram. VLAN groups of  VID is 1 and 2 can access each other but the ones between VID 1 and VID 3 and between VID 2 and  VID 3 can’t.         ...
  • Page 104 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  VLAN Setting    The  VLAN  function  allows  you  to  divide  local  network  into  different  virtual  LANs.  There  are  Port‐ based and Tag‐based VLAN types. Select one that applies.     Go to Basic Network > LAN & VLAN > VLAN Tab.      Configuration  Item   Value setting  Description VLAN Type  Port‐based is selected by  Select the VLAN type that you want to adopt for organizing you local  default  subnets.  Port‐based: Port‐based VLAN allows you to add rule for each LAN port,  and you can do advanced control with its VLAN ID.  Tag‐based: Tag‐based VLAN allows you to add VLAN ID, and select  member and DHCP Server for this VLAN ID. Go to Tag‐based VLAN List  table. ...
  • Page 105 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Port‐based VLAN – Configuration        Port‐based VLAN Configuration  Item   Value setting  Description 1. A Must filled setting  Define the Name of this rule. It has a default text and can not be modified. Name  2. String format: already  have default texts  VLAN ID  A Must filled setting  Define the VLAN ID number, range is 1~4094. The rule is activated according to VLAN ID and Port Members  configuration when Enable is selected.  Disable is selected by  VLAN Tagging    default.  The rule is activated according Port Members configuration when Disable  is selected.  NAT / Bridge  NAT is selected by default.  Select NAT mode or Bridge mode for the rule.  Port  These box is unchecked by  Select which LAN port(s) and VAP(s) that you want to add to the rule.
  • Page 106 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Members  default.  Note: The available member list can be different for the purchased  product.   Select which WAN or All WANs that allow accessing Internet.  WAN & WAN  All WANs is selected by  Note: If Bridge mode is selected, you need to select a WAN and enter a  VID to Join  default.  VID.  LAN IP  Assign an IP Address for the DHCP Server that the rule used, this IP  A Must filled setting  Address  address is a gateway IP.  255.255.255.0(/24) is  Select a Subnet Mask for the DHCP Server. Subnet Mask  selected by default.  Define the DHCP Server type. There are three types you can select: Server, Relay, and Disable.  Relay: Select Relay to enable DHCP Relay function for the VLAN group, and  DHCP Server  Server is selected by  you only need to fill the DHCP Server IP Address field.  /Relay  default.  Server: Select Server to enable DHCP Server function for the VLAN group,  and you need to specify the DHCP Server settings.  Disable: Select Disable to disable the DHCP Server function for the VLAN  group.  DHCP Server  If you select Relay type of DHCP Server, assign a DHCP Server IP Address IP Address ...
  • Page 107 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Besides,  you  can  add  some  IP  rules  in  the  IP  Fixed  Mapping  Rule  List  if  DHCP  Server  for  the  VLAN  groups is required.      When Add button is applied, Mapping Rule Configuration screen will appear.    Mapping Rule Configuration  Item   Value setting  Description MAC Address  A Must filled setting  Define the MAC Address target that the DHCP Server wants to match. Define the IP Address that the DHCP Server will assign.  If there is a request from the MAC Address filled in the above field, the  IP Address  A Must filled setting  DHCP Server will assign this IP Address to the client whose MAC Address  matched the rule.  The box is unchecked by ...
  • Page 108 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Port‐based VLAN – Inter VLAN Group Routing    Click VLAN Group Routing button, the VLAN Group Internet Access Definition and Inter VLAN Group  Routing screen will appear.      When Edit button is applied, a screen similar to this will appear.      Inter VLAN Group Routing Item   Value setting  Description By default, all boxes are checked means all VLAN ID members are allow to  VALN Group  access WAN interface.  Internet  All boxes are checked by  If uncheck a certain VLAN ID box, it means the VLAN ID member can’t  Access  default.  access Internet anymore.  Definition  Note: VLAN ID 1 is available always, it is the default VLAN ID of LAN rule.  The other VLAN IDs are available only when they are enabled.  Click the expected VLAN IDs box to enable the Inter VLAN access function. Inter VLAN  By default, members in different VLAN IDs can’t access each other. The  The box is unchecked by  Group  gateway supports up to 4 rules for Inter VLAN Group Routing.  default.  Routing  For example, if ID_1 and ID_2 are checked, it means members in VLAN  ID_1 can access members of VLAN ID_2, and vice versa.  Save  N/A  Click the Save button to save the configuration ...
  • Page 109 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Tag‐based VLAN – Create/Edit VLAN Rules    The Tag‐based  VLAN allows you to customize each LAN port according to VLAN ID. There is a default  rule shows the configuration of all LAN ports and all VAPs. Also, if your device has a DMZ port, you will  see DMZ configuration, too. The router supports up to a maximum of 128 tag‐based VLAN rule sets.      When Add button is applied, Tag‐based VLAN Configuration screen will appear.      Tag‐based VLAN Configuration  Item   Value setting  Description VALN ID  A Must filled setting  Define the VLAN ID number, range is 6~4094.  Internet  The box is checked by  Click Enable box to allow the members in the VLAN group access to  Access  default.  internet.  The box is unchecked by  Check the LAN port box(es) to join the VLAN group.  Port  default.  The box is unchecked by  Check the VAP box(es) to join the VLAN group.  VAP  default.  Note: Only the wireless gateway has the VAP list.  Select a DHCP Server to these members of this VLAN group. ...

  • Page 110: Dhcp Server

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.3.7  DHCP Server   DHCP Server    The gateway supports up to 4 DHCP servers to fulfill the DHCP requests from different VLAN groups  (please refer to VLAN section for getting more usage details). And there is one default setting for  whose  LAN  IP  Address  is  the  same  one  of  gateway  LAN  interface,  with  its  default  Subnet  Mask  setting as “255.255.255.0”, and its default IP Pool ranges is from “.100” to “.200” as shown at the  DHCP Server List page on gateway’s WEB UI.        User  can  add  more  DHCP  server  configurations  by  clicking  on  the  “Add”  button  behind  “DHCP  Server List”, or clicking on the “Edit” button at the end of each DHCP Server on list to edit its current ...
  • Page 111 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Fixed Mapping  User can assign fixed IP address to map the specific client MAC address by select them then copy,  when  targets  were  already  existed  in  the  DHCP  Client  List,  or  to  add  some  other  Mapping  Rules  by  manually in advance, once the target's MAC address was not ready to connect.       ...
  • Page 112 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  DHCP Server Setting      The  DHCP  Server  setting  allows  user  to  create  and  customize  DHCP  Server  policies  to  assign  IP  .  Addresses to the devices on the local area network (LAN)   Go to Basic Network > LAN & VLAN > DHCP Server Tab.      Create/Edit DHCP Server Policy  The router allows you to custom your DHCP Server Policy. It supports up to a maximum of 4 policy sets.      When Add button is applied, DHCP Server Configuration screen will appear.         ...
  • Page 113 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  DHCP Server Configuration  Item   Value setting  Description 1. String format can be  DHCP Server  Enter a DHCP Server name. Enter a name that is easy for you to  any text  Name  understand.  2. A Must filled setting  LAN IP  1. IPv4 format.  The LAN IP Address of this DHCP Server.  Address  2. A Must filled setting  255.0.0.0 (/8) is set by  Subnet Mask  The Subnet Mask of this DHCP Server.  default  1. IPv4 format.  The IP Pool of this DHCP Server. It composed of Starting Address entered  IP Pool  2. A Must filled setting  in this field and Ending Address entered in this field.  1. Numberic string format.  Lease Time  The Lease Time of this DHCP Server.  2. A Must filled setting  Domain  String format can be any  The Domain Name of this DHCP Server.  Name  text  Primary DNS  IPv4 format  The Primary DNS of this DHCP Server.  Secondary  IPv4 format ...
  • Page 114 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Mapping Rule List on DHCP Server  The router allows you to custom your Mapping Rule List on DHCP Server. It supports up to a maximum  of 64 rule sets. When Fix Mapping button is applied, the Mapping Rule List screen will appear.      When Add button is applied, Mapping Rule Configuration screen will appear.      Mapping Rule Configuration  Item   Value setting  Description 1. MAC Address string  MAC Address  format  The MAC Address of this mapping rule.  2. A Must filled setting  1. IPv4 format.  IP Address  The IP Address of this mapping rule.  2. A Must filled setting  Enabling the  The box is unchecked by  Click Enable box to activate this rule.  Rule  default.  Save  N/A  Click the Save button to save the configuration  Click the Undo button to restore what you just configured back to the  Undo  N/A  previous setting. Please note that the restored setting may not be the  factory default setting but a retrieve of what was saved in the memory.  When the Back button is clicked the screen will return to the DHCP Server  Back  N/A  Configuration page.   ...
  • Page 115 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  View/Copy DHCP Client List    When DHCP Client List button is applied, DHCP Client List screen will appear.      When  the  DHCP  Client  is  selected  and  Copy  to  Fixed  Mapping  button  is  applied.  The  IP  and  MAC  address of DHCP Client will apply to the Mapping Rule List on specific DHCP Server automatically.      Enable/Disable DHCP Server Options  The  DHCP  Server  Options  setting allows  user  to  set  DHCP  OPTIONS  66, 72,  or  114.  Click  the Enable  button to activate the DHCP option function, and the DHCP Server will add the expected options in ...
  • Page 116 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      DHCP Server Option Configuration  Item   Value setting  Description  1.  String  format  can  be  Enter  a  DHCP  Server  Option  name.  Enter  a  name  that  is  easy  for  you  to  Option Name  any text  understand.  2. A Must filled setting  DHCP Server  Dropdown  list  of  all  Choose the DHCP server this option should apply to.  Select  available DHCP servers.  Dropdown list 66 ‐ tftp ...
  • Page 117 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  114  Single URL  URL format  The  box  is  unchecked  by  Enable  Click Enable box to activate this setting.  default.  Save  NA  Click the Save button to save the setting. When the Undo button is clicked the screen will return back with nothing  Undo  NA  changed.       ...

  • Page 118: Wifi

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.5  WiFi      The device may provide WiFi interface for mobile devices or BYOD devices to connect for Internet  accessing. The WiFi system in the device complies with 802.11ac/11n/11g/11b standard in 2.4GHz  single band or 2.4G/5GHz concurrent dual bands of operation. There are several wireless operation  modes  provided  by  this  device.  They  are:  “AP  Router  Mode”,  “WDS  Only  Mode”,  “WDS  Hybrid  Mode”,  “Universal  Repeater  Mode”,  “AP  Only  Mode”  and  “Client  Mode”.  You  can  choose  the  expected  mode  from  the  wireless  operation  mode  list.  However,  not  all  operation  modes  are  supported in the purchased device, For wireless gateway products, "AP Router", "WDS Only", and ...
  • Page 119 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.     WDS Only Mode & WDS Hybrid Mode  WDS (Wireless Distributed System) Only mode drives a wireless gateway to be a WiFi repeater for  its wired Intranet. But WDS Hybrid mode drives it act as an access point for its WiFi Intranet and a WiFi  repeater for its wired and WiFi Intranets at the same time. Users can thus use the features to build up a  large wireless network in a large space like airports, hotels and schools …etc.  While  acting  as  a  wireless  bridge,  multiple  wireless  gateways  running  at  "WDS  Only"  or  "WDS  Hybrid" mode link together so that they can communicate with each other through wireless interface  (with WDS). Thus all client hosts in their wired Intranets or WiFi Intranets can also communicate each  other in the scenario.  Following diagram illustrates that there are two remote wireless gateways running at "WDS Only"  operation  mode.  They  both  use  channel  3  to  link  to  the  local  Wireless  Gateway  1  through  WDS  approach, but the local gateway is running at "WDS Hybrid" mode and has an Internet connection. And ...
  • Page 120 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  and NAT. However, the gateway at "WDS Hybrid" mode  joins in a WDS link network, provides DHCP  servers for IP assigning and executes NAT function for Internet accessing.       Universal Repeater Mode  An Access Point uses  the WiFi  interface to  associate and link to a  Wireless Gateway,  so  that the  WiFi networks nearby the access point can link to the wireless gateway through the WiFi connection by  using same SSID in whole path. The Access Point is running at "Universal Repeater" mode.  Following  diagram  illustrates  that  there  are  two  remote  access  points  running  at  "Universal  Repeater" operation mode, they are the Access Point 2 and the Access Point 3. They both serve as the  access point for their respective "WiFi Network" behind them, but also serve as the WiFi client and try  to  link  to  the  Wireless  Gateway  1,  the  WiFi  server,  by  using  WiFi  system.  However,  the  Wireless  Gateway is running at "AP Router" mode and has an Internet connection. So, the remote WiFi networks ...
  • Page 121 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  gateway without embedded DHCP server and NAT. However, the wireless gateway at "AP Router" mode  accepts the association and linking requests from some access points to establish WiFi links for linking  them all together. It also provides DHCP servers for IP assigning and executes NAT function for Internet  accessing.     AP Only Mode  An Access Point uses an uplink Ethernet interface to link to an external Gateway, and uses the WiFi  interface to serve as an access point for the "WiFi Network" behind it. It also accept the association and  linking  requests  from  remote  access  points  so  that  the  WiFi  networks  nearby  these  remote  access  points can link to the local access point through the WiFi connection by using same SSID in whole path.  The local access point is running at "AP Only" mode.  Following  diagram  illustrates  that  there  are  two  remote  access  points  running  at  "Universal  Repeater" operation mode, they are the Access Point 2 and the Access Point 3. They both serve as the ...
  • Page 122 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Internet  through  the  Access  Point  1  since  those  remote  access  points  have  linked  to  the  local  access  point.  Please  be  noted  that  the  access  points  running  at  "Universal  Repeater"  mode  will  disable  any  DHCP server by default, so the client hosts under the access points will request their IP address from  the  external  Gateway  that  has  at  least  one  DHCP  server  working.  Besides,  the  external  Gateway  also  execute ...
  • Page 123 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.          ...

  • Page 124: Wifi Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.5.1  WiFi Configuration  The Wi‐Fi configuration allows user to configure 2.4G or 5G Wi‐Fi setting, such as SSID or pre‐ shared key.    Go to Basic Network > WiFi > WiFi Module One Tab. If the gateway is equipped with two WiFi module,  there will be another WiFi Module Two. You can do the similar configurations on both WiFi modules.  Basic Configuration      Basic Configuration  Item  Value setting  Description Specify the intended operation band for the WiFi module.  Basically, this setting is fixed and cannot be changed once the module is  integrated into the gaye product. However, there are some module with  Operation Band  A Must filled setting  selectable band for user to choose according to his network environment.  Under such situation, you can specify which operation band is suitable for  the application.  Press 2.4G or 5G button will lead user to Wi‐Fi Protected Setup page. WPS  N/A  Refer to the next sub‐section Wi‐Fi Protected Setup for more details.  When WPS Setup button is clicked, a screen similar to this will appear       Wi‐Fi Protected Setup Item  Value setting  Description ...
  • Page 125 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The box is checked  Check the Enable box to activate WPS function.  WPS  by default.  The configuration status of AP is displayed here. Press Set/Release button  to change the configuration status.   UNCONFIGURED  Configuration  It means the AP settings is not configured by WPS. The status will  N/A  Status  change to CONFIGURED after WPS.   CONFIGURED  It means the AP settings has been configured by WPS. Select WPS configuration mode from Registrar or Enrollee.  When Registrar is selected It means the AP will play a role of Registrar in WPS process.   Allowed STA PIN Code  Enter the PIN code which client given.   Press Save button to save the current configuration.  ...
  • Page 126 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Configuring Wi‐Fi Settings  Item  Value setting  Description  The box is checked by  Check the Enable box to activate Wi‐Fi function.  WiFi Module  default  Specify the WiFi Operation Mode accroding to your application. Go to the following table for AP Router Mode, WDS Only Mode, WDS  WiFi Operation    Hybrid Mode, Universal Repeater Mode, AP Only Mode, and CLient  Mode  Mode settings.  The available operation modes are depend on the product specification.    In the following, the specific configuration description for each WiFi operation mode is given.    AP Router Mode  For the AP Router mode, the device not only supports stations connection but also the router function.  The WAN port and the NAT function are enabled.      AP Router Mode  Item  Value setting  Description  The box is unchecked  Check the Enable box to activate Green AP function.  Green AP  by default.  Check the Enable box to activate this function.  The box is checked by ...
  • Page 127 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Max. STA Limit the maximum number of client station. Check this box and  enter a limitation.  The box is unchecked (unlimited) by default.  Apply a specific Time Schedule to this rule, otherwise leave it as (0) Always.  Time Schedule  A Must filled setting  If the dropdown list is empty ensure Time Schedule is pre‐configured. Refer to  Object Definition > Scheduling > Configuration tab.   Enter the SSID for the VAP, and decide whether to broadcast the SSID or  1. String format : Any  not.  Network ID  text  The SSID is used for identifying from another AP, and client stations will  (SSID)  2. The box is checked  associate with AP according to SSID. If the broadcast SSID option is  by default.  enabled, it means the SSID will be broadcasted, and the stations can  associate with this device by scanning SSID.   Check the Enable box to activate this function.  The box is checked by  STA Isolation  By default, the box is checked, it means that stations which associated to  default.  the same VAP cannot communicate with each other.  Select a radio channel for the VAP. Each channel is corresponding to  different radio band. The permissible channels depend on the Regulatory  Domain.   There are two available options when Auto is selected:  1. A Must filled setting.   By AP Numbers  Channel ...
  • Page 128 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  RADIUS Shared Key When WPA or WPA2 is selected They are implementation of IEEE 802.11i. WPA only had implemented  part of IEEE 802.11i, but owns the better compatibility.  WPA2 had fully implemented 802.11i standard, and owns the highest  security.   RADIUS Server  The client stations will be authenticated by RADIUS server.  RADIUS Server IP  (The default IP is 0.0.0.0)  RADIUS Server Port  (The default value is 1812)  RADIUS Shared Key  When WPA / WPA2 is selected It owns the same setting as WPA or WPA2. The client stations can  associate with this device via WPA or WPA2.  When WPA‐PSK or WPA2‐PSK is selected It owns the same encryption system as WPA or WPA2. The authentication  uses pre‐shared key instead of RADIUS server.  When WPA‐PSK / WPA2‐PSK is selected It owns the same setting as WPA‐PSK or WPA2‐PSK. The client stations  can associate with this device via WPA‐PSK or WPA2‐PSK.  Select a suitable encryption method and enter the required key(s). The available method in the dropdown list depends on the Authentication  you selected.  None  It means that the device is open system without encrypting.   WEP  Up to 4 WEP keys can be set, and you have to  select one as current key.  The key type can set to HEX or ASCII.  If HEX is selected, the key should consist of (0 to 9) and (A to F).  If ASCII is selected, the key should consist of ASCII table. ...
  • Page 129 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  For the WDS Only mode, the device only bridges the connected wired clients to another WDS‐enabled  Wi‐Fi  device  which  the  device  associated  with.  That  is,  it  also  means  the  no  wireless  clients  stat  can  connect to this device while WDS Only Mode is selected.      WDS Only Mode  Item  Value setting  Description  The box is  Check the Enable box to activate Green AP function.  Green AP  unchecked by  default.  Select a radio channel for the VAP. Each channel is corresponding to  different radio band. The permissible channels depend on the Regulatory  Domain.   1. A Must filled  There are two available options when Auto is selected: ...
  • Page 130 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The check box named 802.1x shows up next to the dropdown list.  802.1x (The box is unchecked by default)  When 802.1x is enabled, it means the client stations will be  authenticated by RADIUS server.  RADIUS Server IP  (The default IP is 0.0.0.0)  RADIUS Server Port  (The default value is 1812)  RADIUS Shared Key  When WPA‐PSK is selected It owns the same encryption system as WPA. The authentication  uses pre‐shared key instead of RADIUS server.  When WPA2‐PSK is selected It owns the same encryption system as WPA2. The authentication uses  pre‐shared key instead of RADIUS server.  Select a suitable encryption method and enter the required key(s). The available method in the dropdown list depends on the Authentication  you selected.  None  It means that the device is open system without encrypting.   WEP  Up to 4 WEP keys can be set, and you have to  select one as current key.  The key type can set to HEX or ASCII.  1. A Must filled  If HEX is selected, the key should consist of (0 to 9) and (A to F).  setting.  Encryption  If ASCII is selected, the key should consist of ASCII table.  2. None is selected  TKIP  be default.  TKIP was proposed instead of WEP without upgrading hardware. Enter a  Preshared Key for it. The length of key is from 8 to 63 characters.  AES  The newest encryption system in WiFi, it also designed for the fast  802.11n high bitrates schemes. Enter a Preshared Key for it. The length of  key is from 8 to 63 characters.  You are recommended to use AES encryption instead of any others for ...
  • Page 131 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      WDS Hybrid Mode  Item  Value setting  Description  Check the Enable box to activate this function.   The box is checked by  With the function been enabled, the device can auto‐learn WDS peers  Lazy Mode  default.  without manually entering other AP’s MAC address. But at least one of  the APs has to fill remote AP MAC addresses.  The box is unchecked  Check the Enable box to activate Green AP function.  Green AP  by default.  Check the Enable box to activate this function.  The box is checked by  VAP Isolation  By default, the box is checked, it means that stations which associated to  default.  different VAPs cannot communicate with each other.   Multiple AP Names (VAP) It means multiple SSID feature and the device support up to 8  virtual SSIDs.  Select one of VAP to configure its setting at a time.  1. A Must filled setting   Multiple AP  Enable  2. VAP1 and VAP8 are  Names  Check the enable box to activate the selected VAP. ...
  • Page 132 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  default.  By default, the box is checked, it means that stations which associated to  the same VAP cannot communicate with each other.  Select a radio channel for the VAP. Each channel is corresponding to  different radio band. The permissible channels depend on the Regulatory  Domain.   There are two available options when Auto is selected:  1. A Must filled setting.   By AP Numbers  Channel  2. Auto is selected be  The channel will be selected according to AP numbers (The less, the  default.  better).   By Less Interference  The channel will be selected according to interference. (The lower,  the better).  Specify the preferred WiFi System. The dropdown list of Wi‐Fi system is based on IEEE 802.11 standard.  WiFi System  A Must filled setting   2.4G Wi‐Fi can select b, g and n only or mixed with each other.   5G Wi‐Fi can select a, n and ac only or mixed with each other.  For security, there are several authentication methods supported. Client  stations should provide the key when associate with this device.  When Open is selected The check box named 802.1x shows up next to the dropdown list.   802.1x (The box is unchecked by default)  When 802.1x is enabled, it means the client stations will be  authenticated by RADIUS server.  RADIUS Server IP  (The default IP is 0.0.0.0) ...
  • Page 133 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The key type can set to HEX or ASCII. If HEX is selected, the key should consist of (0 to 9) and (A to F).  If ASCII is selected, the key should consist of ASCII table.  TKIP  TKIP was proposed instead of WEP without upgrading hardware. Enter a  Preshared Key for it. The length of key is from 8 to 63 characters.  AES  The newest encryption system in WiFi, it also designed for the fast  802.11n high bitrates schemes. Enter a Preshared Key for it. The length of  key is from 8 to 63 characters.  You are recommended to use AES encryption instead of any others for  security.  Save  N/A  Click the Save button to save the current configuration.  Click the Undo button to restore configuration to previous setting before  Undo  N/A  saving.  Apply  N/A  Click the Apply button to apply the saved configuration.    Universal Repeater Mode  Universal Repeater is a technology used to extend wireless coverage. For the Universal Repeater mode,  all the accociated stations within the coverage of this device can be bridged to the Root AP.    Universal Repeater Mode  Item  Value setting  Description The box is unchecked ...
  • Page 134 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  default.  By default, the box is checked, it means that stations which associated to  the same VAP cannot communicate with each other.  Select a radio channel for the VAP. Each channel is corresponding to  different radio band. The permissible channels depend on the Regulatory  Domain.   There are two available options when Auto is selected:  1. A Must filled setting.   By AP Numbers  Channel  2. Auto is selected be  The channel will be selected according to AP numbers (The less, the  default.  better).   By Less Interference  The channel will be selected according to interference. (The lower,  the better).  For security, there are several authentication methods supported. Client  stations should provide the key when associate with this device.  When Open is selected The check box named 802.1x shows up next to the dropdown list.   802.1x (The box is unchecked by default)  When 802.1x is enabled, it means the client stations will be  authenticated by RADIUS server.  RADIUS Server IP  (The default IP is 0.0.0.0)  RADIUS Server Port  (The default value is 1812)  RADIUS Shared Key  When Shared is selected The preshared WEP key should be set for authenticating.  When Auto is selected The device will select Open or Shared by requesting of client  automatically. ...
  • Page 135 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  It owns the same setting as WPA‐PSK or WPA2‐PSK. The client stations  can associate with this device via WPA‐PSK or WPA2‐PSK.  Select a suitable encryption method and enter the required key(s). The available method in the dropdown list depends on the Authentication  you selected.  None  It means that the device is open system without encrypting.   WEP  Up to 4 WEP keys can be set, and you have to  select one as current key.  The key type can set to HEX or ASCII.  If HEX is selected, the key should consist of (0 to 9) and (A to F).  If ASCII is selected, the key should consist of ASCII table.  1. A Must filled setting.  TKIP  Encryption  2. None is selected be  TKIP was proposed instead of WEP without upgrading hardware. Enter a  default.  Preshared Key for it. The length of key is from 8 to 63 characters.  AES  The newest encryption system in WiFi, it also designed for the fast  802.11n high bitrates schemes. Enter a Preshared Key for it. The length of  key is from 8 to 63 characters.  You are recommended to use AES encryption instead of any others for  security.  TKIP / AES  TKIP / AES mixed mode. It means that the client stations can associate  with this device via TKIP or AES. Enter a Preshared Key for it. The length of  key is from 8 to 63 characters.  Save  N/A  Click the Save button to save the current configuration.  Click the Undo button to restore configuration to previous setting before  Undo ...
  • Page 136 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  enter a limitation. The box is unchecked (unlimited) by default.  Apply a specific Time Schedule to this rule, otherwise leave it as (0) Always.  Time Schedule  A Must filled setting  If the dropdown list is empty ensure Time Schedule is pre‐configured. Refer to  Object Definition > Scheduling > Configuration tab.   Enter the SSID for the VAP, and decide whether to broadcast the SSID or  1. String format : Any  not.  Network ID  text  The SSID is used for identifying from another AP, and client stations will  (SSID)  2. The box is checked  associate with AP according to SSID. If the broadcast SSID option is  by default.  enabled, it means the SSID will be broadcasted, and the stations can  associate with this device by scanning SSID.   Check the Enable box to activate this function.  The box is checked by  STA Isolation  By default, the box is checked, it means that stations which associated to  default.  the same VAP cannot communicate with each other.  Select a radio channel for the VAP. Each channel is corresponding to  different radio band. The permissible channels depend on the Regulatory  Domain.   There are two available options when Auto is selected:  1. A Must filled setting.   By AP Numbers  Channel ...
  • Page 137 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  They are implementation of IEEE 802.11i. WPA only had implemented  part of IEEE 802.11i, but owns the better compatibility.  WPA2 had fully implemented 802.11i standard, and owns the highest  security.   RADIUS Server  The client stations will be authenticated by RADIUS server.  RADIUS Server IP  (The default IP is 0.0.0.0)  RADIUS Server Port  (The default value is 1812)  RADIUS Shared Key  When WPA / WPA2 is selected It owns the same setting as WPA or WPA2. The client stations can  associate with this device via WPA or WPA2.  When WPA‐PSK or WPA2‐PSK is selected It owns the same encryption system as WPA or WPA2. The authentication  uses pre‐shared key instead of RADIUS server.  When WPA‐PSK / WPA2‐PSK is selected It owns the same setting as WPA‐PSK or WPA2‐PSK. The client stations  can associate with this device via WPA‐PSK or WPA2‐PSK.  Select a suitable encryption method and enter the required key(s). The available method in the dropdown list depends on the Authentication  you selected.  None  It means that the device is open system without encrypting.   WEP  Up to 4 WEP keys can be set, and you have to  select one as current key.  The key type can set to HEX or ASCII.  If HEX is selected, the key should consist of (0 to 9) and (A to F).  If ASCII is selected, the key should consist of ASCII table.  1. A Must filled setting.  TKIP  Encryption ...

  • Page 138: Wireless Client List

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.5.3  Wireless Client List  The  Wireless  Client  List  page  shows  the  information  of  wireless  clients  which  are  associated  with this device.    Go to Basic Network > WiFi > Wireless Client List Tab.    Select Target WiFi    Target Configuration  Item  Value setting  Description Select the WiFi module to check the information of connected clients. Module Select  A Must filled setting.  For those single WiFi module products, this option is hidden.  Specify the intended operation band for the WiFi module.  Basically, this setting is fixed and cannot be changed once the module is  integrated into the gaye product. However, there are some module with  Operation Band  A Must filled setting.  selectable band for user to choose according to his network environment.  Under such situation, you can specify which operation band is suitable for  the application.  1. A Must filled  Specify the VAP to show the associated clients information in the following Client ...
  • Page 139 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  MAC Address  N/A  It shows the MAC address of client. It shows what kind of Wi‐Fi system the client used to associate with this  Mode  N/A  device.  Rate  N/A  It shows the data rate between client and this device.  RSSI0, RSSI1  N/A  It shows the RX sensitivity (RSSI) value for each radio path.  Signal  N/A  The signal strength between client and this device.   Interface  N/A  It shows the VAP ID that the client associated with.  Refresh  N/A  Click the Refresh button to update the Client List immediately.       ...

  • Page 140: Advanced Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.5.7  Advanced Configuration  This  device  provides  advanced  wireless  configuration  for  professional  user  to  optimize  the  wireless  performance  under  the  specific  installation  environment.  Please  note  that  if  you  are  not  familiar with the WiFi technology, just leave the advanced configuration with its default values, or the  connectivity and performance may get worse with improper settings.    Go to Basic Network > WiFi > Advanced Configuration Tab.    Select Target WiFi    Target Configuration  Item  Value setting  Description Select the WiFi module to check the information of connected clients.
  • Page 141 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Advanced Configuration Item   Value setting  Description The default setting is  It limits the available radio channel of this device.  Regulatory Domain  according to where  The permissible channels depend on the Regulatory Domain.   the product sale to  It shows the time interval between each beacon packet broadcasted. Beacon Interval  100  The beacon packet contains SSID, Channel ID and Security setting.  A DTIM (Delivery Traffic Indication Message) is a countdown informing  clients of the next window for listening to broadcast message. When the  DTIM Interval  3  device has buffered broadcast message for associated client, it sends the  next DTIM with a DTIM value.  RTS (Request to send) Threshold means when the packet size is over the  setting value, then active RTS technique.  RTS Threshold  2347  RTS/CTS is a collision avoidance technique.  It means RTS never activated when the threshold is set to 2347.  Wireless frames can be divided into smaller units (fragments) to improve  Fragmentation  2346  performance in the presence of RF interference at the limits of RF  coverage.  The box is checked  WMM (Wi‐Fi Multimedia) can help control latency and jitter when  WMM  by default  transmitting multimedia content over a wireless connection. ...
  • Page 142 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  unchecked by  the client to 5G Wi‐Fi automatically if the client is available on accessing  default  this 5G Wi‐Fi band.  This option is only available on the module that supports 5GHz band.  The box is  The WIDS (Wireless Intrusion Detection System) will analyze all the  WIDS  unchecked by  packet and make a statistic table in Wi‐Fi status.  default  Go to Status > Basic Network > WiFi tab for detailed WIDS status.  Save  N/A  Click the Save button to save the current configuration.  Click the Undo button to restore configuration to previous setting before  Undo  N/A  saving.         ...

  • Page 143: Ipv6

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.7  IPv6    The growth of the Internet has created a need for more addresses than are possible with IPv4. IPv6  (Internet Protocol version 6) is a version of the Internet Protocol (IP) intended to succeed IPv4, which is  the protocol currently used to direct almost all Internet traffic. IPv6 also implements additional features  not present in IPv4. It simplifies aspects of address assignment (stateless address auto‐configuration),  network renumbering and router announcements when changing Internet connectivity providers. This  gateway  supports  various  types  of  IPv6  connection  (Static  IPv6  /  DHCPv6  /  PPPoEv6  /  6to4  /  6in4).  Please contact your ISP the type of IPv6 is supported before you proceed with IPv6 setup.  Static IPv6  Static IPv6 does the same function as static IPv4. The static IPv6 provides manual setting of IPv6  address, IPv6 default gateway address, and IPv6 DNS.     Above  diagram  depicts  the  IPv6  IP  addressing,  type  in  the  information  provided  by  your  ISP  to  setup the IPv6 network.  ...
  • Page 144 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Above  diagram  depicts  DHCP  IPv6  IP  addressing,  the  DHCPv6  server  on  the  ISP  side  assigns  IPv6  address, IPv6 default gateway address, and IPv6 DNS to client host’s automatically.  PPPoEv6  PPPoEv6  in  IPv6  does  the  same  function  as  PPPoE  in  IPv4.  The  PPPoEv6  server  provides  configuration  parameters  based  on  PPPoEv6  client  request.  When  PPPoEv6  server  gets  client  request  and successfully authenticates it, the server sends IP address, DNS server addresses and other required ...
  • Page 145 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The diagram above depicts the IPv6 addressing through PPPoE, PPPoEv6 server (DSLAM) on the ISP  side  provides  IPv6  configuration  upon  receiving  PPPoEv6  client  request.  When  PPPoEv6  server  gets  client request and successfully authenticates it, the server sends IP address, DNS server addresses and    other required parameters to automatically configure the client. 6to4  6to4  is  one  mechanism  to  establish  automatic  IPv6  in  IPv4 tunnels  and  to  enable  complete  IPv6  sites communication. The only thing a 6to4 user needs is a global IPv4 address.   6to4 may be used by an individual host, or by a local IPv6 network. When used by a host, it must  have a global IPv4 address connected, and the host is responsible for encapsulation of outgoing IPv6  packets and decapsulation of incoming 6to4 packets. If the host is configured to forward packets for  other clients, often a local network, it is then a router.   ...
  • Page 146 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    In  above  diagram,  the  6in4  usually  needs  to  register  to  a  6in4  tunnel  service,  known  as  Tunnel  Broker, in order to use. It also  need  end point global IPv4 address as  114.39.16.49  to complete 6in4  setting.           ...

  • Page 147: Ipv6 Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.7.1  IPv6 Configuration  The IPv6 Configuration setting allows user to set the IPv6 connection type to access the IPv6 network.    Go to Basic Network > IPv6 > Configuration Tab.        IPv6 Configuration  Item  Value setting  Description The box is unchecked  IPv6  Check the Enable box to activate the IPv6 function.  by default,  Define the selected IPv6 WAN Connection Type to establish the IPv6  connectivity.    1. Only can be  Select Static IPv6 when your ISP provides you with a set IPv6 addresses.  selected when IPv6  WAN Connection  Then go to Static IPv6 WAN Type Configuration.  Enable  Type  Select DHCPv6 when your ISP provides you with DHCPv6 services.  2. A Must filled  Select PPPoEv6 when your ISP provides you with PPPoEv6 account  setting  settings.  Select 6to4 when you want to user IPv6 connection over IPv4.  Select 6in4 when you want to user IPv6 connection over IPv4.      ...
  • Page 148 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Static IPv6 WAN Type Configuration        Static IPv6 WAN Type Configuration  Item   Value setting  Description IPv6 Address  A Must filled setting  Enter the WAN IPv6 Address for the router. Subnet Prefix  A Must filled setting  Enter the WAN Subnet Prefix Length for the router.  Length  Default Gateway  A Must filled setting  Enter the WAN Default Gateway IPv6 address.  Primary DNS  An optional setting  Enter the WAN primary DNS Server. Secondary DNS  An optional setting  Enter the WAN secondary DNS Server. The box is unchecked  MLD Snooping  Enable/Disable the MLD Snooping function  by default    LAN Configuration        LAN Configuration  Item   Value setting  Description Global Address ...
  • Page 149 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  DHCPv6 WAN Type Configuration        DHCPv6 WAN Type Configuration  Item  Value setting      Description  The option [From  Select the [Specific DNS] option to active Primary DNS and Secondary DNS.  DNS  Server] is selected by  Then fill the DNS information.  default  Can not modified by  Primary DNS  Enter the WAN primary DNS Server.  default  Can not modified by  Secondary DNS  Enter the WAN secondary DNS Server.  default  The box is unchecked  MLD  Enable/Disable the MLD Snooping function  by default    LAN Configuration        LAN Configuration  Item   Value setting  Description Global Address  Value auto‐created ...
  • Page 150 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPPoEv6 WAN Type Configuration      PPPoEv6 WAN Type Configuration  Item   Value setting  Description Enter the Account for setting up PPPoEv6 connection. If you want more  Account  A Must filled setting  information, please contact your ISP.  Enter the Password for setting up PPPoEv6 connection. If you want more  Password  A Must filled setting  information, please contact your ISP.  A Must filled  Enter the Service Name for setting up PPPoEv6 connection. If you want  Service Name  setting/Option  more information, please contact your ISP.  Connection  Fixed value  The value is Auto‐reconnect(Always on).  Control  Enter the MTU for setting up PPPoEv6 connection. If you want more  MTU  A Must filled setting  information, please contact your ISP.  The box is unchecked  MLD Snooping  Enable/Disable the MLD Snooping function  by default    LAN Configuration      LAN Configuration  Item   Value setting ...
  • Page 151 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  6to4 WAN Type Configuration        6to4 WAN Type Configuration  Item  Value setting  Description 6to4 Address  Value auto‐created  IPv6 address for access the IPv6 network.  Primary DNS  An optional setting  Enter the WAN primary DNS Server.  Secondary DNS  An optional setting  Enter the WAN secondary DNS Server.  The box is unchecked  MLD  Enable/Disable the MLD Snooping function  by default    LAN Configuration        LAN Configuration  Item   Value setting  Description Global Address  An optional setting  Enter the LAN IPv6 Address for the router.  Link‐local Address  Value auto‐created  Show the link‐local address for LAN interface of router.    Then go to Address Auto‐configuration (summary) for setting LAN environment.   ...
  • Page 152 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  6in4 WAN Type Configuration    Please go to find IPv6 tunnel brokers to establish 6in4 tunnel. (You can find List of IPv6 tunnel brokers  that support 6in4 service from wiki.)    Then enter the Local IPv4 address of router into Client IPv4 Address field in IPv6 tunnel broker setting  page.        6in4 WAN Type Configuration  Item  Value setting  Description Remote IPv4  A Must filled setting  Filled Server IPv4 Address gotten from tunnel broker in this field.  Address  Local IPv4 Address  Value auto‐created  IPv4 address of this router.  Local IPv6 Address  A Must filled setting  Filled Client IPv6 Address gotten from tunnel broker in this field.  Primary DNS  An optional setting  Enter the WAN primary DNS Server.  Secondary DNS  An optional setting  Enter the WAN secondary DNS Server.  The box is unchecked  MLD  Enable/Disable the MLD Snooping function  by default    LAN Configuration       ...
  • Page 153 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Then go to Address Auto‐configuration (summary) for setting LAN environment.  If above setting is configured, click the save button to save the configuration and click reboot button to  reboot the router.    Address Auto‐configuration            Address Auto‐configuration  Item   Value setting  Description The box is unchecked  Auto‐configuration  Check to enable the Auto configuration feature.  by default  Define the selected IPv6 WAN Connection Type to establish the IPv6  connectivity.  Select Stateless to manage the Local Area Network to be SLAAC + RDNSS  Router Advertisement Lifetime (A Must filled setting): Enter the Router  1. Only can be  Advertisement Lifetime (in seconds). 200 is setted by default.  selected when Auto‐ Select Stateful to manage the Local Area Network to be Stateful (DHCPv6). Auto‐configuration  configuration  IPv6 Address Range (Start) (A Must filled setting) : Enter the start IPv6  Type  enabled  Address for the DHCPv6 range for your local computers. 0100 is setted by  2. Stateless is  default.  selected by default  IPv6 Address Range (End) (A Must filled setting): Enter the end IPv6  Address for the DHCPv6 range for your local computers. 0200 is setted by  default.  IPv6 Address Lifetime (A Must filled setting) : Enter the DHCPv6 lifetime ...

  • Page 154: Port Forwarding

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.9   Port Forwarding    Network  address  translation  (NAT)  is  a  methodology  of  remapping  one  IP  address  space  into  another by modifying network address information in Internet Protocol (IP) datagram packet headers  while they are in transit across a traffic routing device. The technique was originally used for ease of  rerouting traffic in IP networks without renumbering every host. It has become a popular and essential  tool in conserving global address space allocations in face of IPv4 address exhaustion. The product you  purchased  embeds  and  activates  the  NAT  function.  You  also  can  disable  the  NAT  function  in  [Basic  Network]‐[WAN & Uplink]‐[Internet Setup]‐[WAN Type Configuration] page.  In addition to native NAT function, you can also configure further NAT related functions in the Port ...
  • Page 155 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  Without the need of reconfigure their PC each time, the employee from inside or outside the office can  access  enterprise  servers.  So  network  administrator must activate  the  "NAT  Loopback"  feature  to  do that.    Scenario Description  Local user can access mail server by FQDN or global IP when NAT loop back is enable.  Global user can access mail server only when mail server is set as virtual server of the gateway.    Parameter Setup Example  Following 2 tables list the parameter configuration as an example for above diagram of gateway with  "NAT Loopback" feature activated.  Use default value for those parameters that are not mentioned in these tables.    [Configuration]‐[NAT Loopback] Configuration Path  ■ Enable NAT Loopback ...
  • Page 156 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    [Virtual Server & Virtual Computer]‐[Virtual Server List]  Configuration Path  ID  25 (SMTP) 110 (POP3)  Public Port  10.0.75.101 10.0.75.101  Server IP  25 (SMTP) 110 (POP3)  Private Port  ■ Enable ■ Enable  Rule    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A,  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the  IP  address of 10.0.75.2 for LAN interface and 118.18.81.33 for  WAN interface. It serves as a NAT router. ...
  • Page 157 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Configuration Setting  Go to Basic Network > Port Forwarding > Configuration tab.    The NAT Loopback allows user to access the WAN IP address from inside your local network.    Enable NAT Loopback     Configuration  Item   Value setting  Description The box is checked by  NAT Loopback  Check the Enable box to activate this NAT function  default  Save  N/A  Click the Save button to save the settings.  Undo  N/A  Click Undo to cancel the settings       ...

  • Page 158: Virtual Server & Virtual Computer

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.9.3  Virtual Server & Virtual Computer     Virtual server is another name for port forwarding used by some routers. In computer networking,  port forwarding or port mapping is an application of network address translation (NAT) that redirects a  communication request from one address and port number combination to another while the packets  are traversing a network gateway, such as a router or firewall. This technique is most commonly used to  make services on a host residing on a protected or masqueraded (internal) network available to hosts  on the opposite side of the gateway (external network), by remapping the destination IP address and  port number of the communication to an internal host.  Port  forwarding  allows remote  computers  (a  computers  on  the  Internet)  to  connect  to  a  specific  computer or service within a private local‐area network (LAN). So you can deploy some servers in your  Intranet with the firewall protection by your gateway. This device’s NAT firewall filters out unrecognized  packets  to  protect  your  Intranet,  so  all  hosts  behind  this  device  gateway  are  invisible  to  the  outside  world. If you wish, you can make some of them accessible by enabling the Virtual Server Mapping. ...
  • Page 159 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Virtual Server  "Virtual Server" feature allows you to define some servers with the global IP address or FQDN of  the gateway as if they are servers existed in the Internet. But in fact, these servers are located in the  Intranet  and  are  physically  behind  the  gateway.  The  gateway  serves  the  service  requests  by  port  forwarding the requests to the LAN servers and transfers the replies from LAN servers to the requester  on the WAN side. For example, if you set an E‐mail server on the LAN side with IP address 10.0.75.101,  a remote user can access the gateway for E‐mail service if you defined a virtual E‐mail server for the  gateway by using the real E‐mail server on the LAN side, as shown in scenario ② in following diagram.        Scenario Application Timing  Set up some application servers in the Intranet of deployed network for services and are protected by  the  gateway  firewall.  In  a  way  that  the  gateway  appears  to  be  the  physical  server  to  the  remote  users, while the real server is, in reality, operating and providing service at the LAN side behind the ...
  • Page 160 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The gateway executes port forwarding transferring the E‐mail service requests to the LAN servers and  sends the replies from LAN servers to the requester.  The E‐mail server at LAN side is the server for E‐mail service.  Parameter Setup Example  Following  table  list  the  parameter  configuration  as  an  example  for  scenario  ②  in  above  diagram.  Please be noted that the E‐mail service includes SMTP and POP3 service ports.  Use default value for those parameters that are not mentioned in the table.    [Virtual Server & Virtual Computer]‐[Virtual Server List]  Configuration Path  ID  25 (SMTP) 110 (POP3)  Public Port  10.0.75.101 10.0.75.101  Server IP  25 (SMTP) 110 (POP3)  Private Port  ■ Enable ■ Enable  Rule ...
  • Page 161 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing  To setup some hosts in the Intranet of deployed networking to be visible to outside world but also be  protected  by  the  NAT  gateway  firewall,  use  the  "Virtual  Computer"  feature  in  the  gateway  to  implement the application scenario.    Scenario Description  A  LAN  host  is  assigned  with  a  global  IP  address  to  be  visible  to  outside  world.  The  host  has  an  embedded FTP file server and is protected by the gateway firewall. ...
  • Page 162 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  ID  118.18.81.44 Global IP  10.0.75.102 Local IP  ■ Enable Rule    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the  IP  address of 10.0.75.2 for LAN interface and 118.18.81.33 for  WAN interface. It serves as a NAT router.  A  LAN  host  with  private  IP  address  10.0.75.102  has  an  embedded  FTP  file  server  in  it.  The  host  is  expected ...
  • Page 163 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Virtual Server & Virtual Computer Setting  Go to Basic Network > Port Forwarding > Virtual Server & Virtual Computer tab.    Enable Virtual Server and Virtual Computer      Configuration  Item   Value setting  Description The box is unchecked by  Virtual Server  Check the Enable box to activate this port forwarding function  default  The box is checked by  Virtual Computer  Check the Enable box to activate this port forwarding function  default  Save  N/A  Click the Save button to save the settings.  Undo  N/A  Click Undo to cancel the settings.      Create/Edit Virtual Server    The router allows you to custom your Virtual Server rules. The router supports up to a maximum of 20  rule‐based Virtual Server sets.      When Add button is applied, Virtual Server Rule Configuration screen will appear. ...
  • Page 164 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Virtual Server Rule Configuration  Item   Value setting  Description Define the selected interface to be the packet‐entering interface of the  router.   1. A Must filled setting 2.  If the packets to be filtered are coming from WAN‐x then select WAN‐x for  WAN Interface  Default is ALL.  this field.   Select ALL for packets coming into the router from any interfaces.  It can be selected WAN‐x box when WAN‐x enabled.  This field is to specify the IP address of the interface selected in the WAN  Server IP  A Must filled setting  Interface setting above.  When “ICMPv4” is selected  It means the option “Protocol” of packet filter rule is ICMPv4.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “TCP” is selected  It means the option “Protocol” of packet filter rule is TCP.  Public Port selected a predefined port from Well‐known Service, and  Private Port is the same with Public Port number.   Public Port is selected Single Port and specify a port number, and Private  Protocol  A Must filled setting  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “UDP” is selected  It means the option “Protocol” of packet filter rule is UDP.  Public Port selected a predefined port from Well‐known Service, and ...
  • Page 165 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “TCP & UDP” is selected  It means the option “Protocol” of packet filter rule is TCP and UDP.  Public Port selected a predefined port from Well‐known Service, and  Private Port is the same with Public Port number.   Public Port is selected Single Port and specify a port number, and Private  Port can be set a Single Port number.   Public Port is selected Port Range and specify a port range, and Private  Port can be selected Single Port or Port Range.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “GRE” is selected  It means the option “Protocol” of packet filter rule is GRE.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “ESP” is selected  It means the option “Protocol” of packet filter rule is ESP.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  Click the Save button to save the settings.  When “SCTP” is selected  It means the option “Protocol” of packet filter rule is SCTP.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule.  When “User‐defined” is selected  It means the option “Protocol” of packet filter rule is User‐defined.  For Protocol Number, enter a port number.  Apply Time Schedule to this rule, otherwise leave it as Always. (refer to  Scheduling setting under Object Definition)   Then check Enable box to enable this rule. ...
  • Page 166 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Create/Edit Virtual Computer    The router allows you to custom your Virtual Computer rules. The router supports up to a maximum of  20 rule‐based Virtual Computer sets.      When Add button is applied, Virtual Computer Rule Configuration screen will appear.        Virtual Computer Rule Configuration  Item   Value setting  Description Global IP  A Must filled setting  This field is to specify the IP address of the WAN IP.  Local IP  A Must filled setting  This field is to specify the IP address of the LAN IP.  Enable  N/A  Then check Enable box to enable this rule.  Save  N/A  Click the Save button to save the settings.   ...
  • Page 167 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.     ...

  • Page 168: Ip Translation

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.9.5  IP Translation      IP  Translation  is  slimier  to  One‐to‐One  NAT.  it  is  a  feature  where  you  can  configure  the  gateway  with multiple IP addresses issued by your Internet Service Provider (ISP) and map them to individual  intranet devices with specific IP addresses. That is, configuring the IP Translation feature creates a  one‐to‐one mapping between a public IP address and a private IP address of a local host. In addition,  admin users also map a private IP address range to a public IP address range of equal instances.  This feature offers another way to make systems behind a firewall and configured with private IP  addresses appear to have public IP addresses.    Scenario Application Timing  Sometimes, the admin users want to manage IP Address of servers easily or easy to memorize in the  Intranet,  IP Translation  can  help  local  servers  to  map  valid  public  IP  Address  in  closed  or  Intranet  Network. ...
  • Page 169 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Admin user setups IP Address 1.1.1.1 to substitute for 172.16.0.101 of application server on intranet  network.  Admin  user  setups  IP  Address  1.1.1.100  to  substitute  for  192.168.1.100  of  NAS  Device  in  remote  intranet network..  Users in Control Center can access application server via 1.1.1.1 or NAS device via 1.1.1.100.  Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in above diagram.  Use default value for those parameters that are not mentioned in the table.  [Configuration]‐[IP Translation] Configuration Path Enable ■ IP Translation    Configuration Path  [IP Translation]‐[IP Translation List] 1  ID  1.1.1.1 172.16.0.101  1.1.1.100  192.168.1.100 Mapping IP address  Application Server Remote NAS  Description  ■ Enable ■...
  • Page 170 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IP Translation Setting  Go to Basic Network > Port Forwarding > IP Translation tab.    Enable IP Translation    Configuration  Item   Value setting  Description IP Translation  The box is unchecked by  Check the Enable box to activate the IP translation function  default  Save  N/A  Click the Save button to save the settings.    Create/Edit IP Translation Rule  When Add button is applied, IP Translation Configuration screen will appear.    IP Translation Configuration  Item   Value setting  Description Mapping Source  1. A Must filled setting   Specify the original IP / Domain Name to be translated.  IP/Domain Name  2.IP is selected by  default.  Mask  1. A Must filled setting   Enter the required subnet mask if Source IP is specified above.  2.255.255.255.255(/32)   It can be a single IP with 255.255.255.255 (/32) subnet mask, or an IP  is selected by default.  group limited with proper subnet setting. ...
  • Page 171 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Mapping  1. A Must filled setting   Specify the expected target  IP / Domain Name that will be used to  Destination  2.IP is selected by  replace the original one.  IP/Domain Name  default.  Mask  1. A Must filled setting   Enter the required subnet mask if Destination IP is specified above.  2.255.255.255.255(/32)   It can be a single IP with 255.255.255.255 (/32) subnet mask, or an IP  is selected by default.  group limited with proper subnet setting.  Physical Interface  1. A Must filled setting   Specify the interface to apply the translation rule. The enabled WAN  2.All is selected by  Interface will be available in the dropdown list.  default.  By default, All is selected, and the translation rule will be applied to  the traffics passing through all WAN interfaces.  Description  An optional setting.  Specify a brief description or rule name for this IP Translation rule.  Enable  The box is unchecked by  Check the Enable box to activate the translation rule.  default  Save  N/A  Click the Save button to save the settings.  Undo  N/A  Click the Undo button to cancel the settings       ...

  • Page 172: Dmz & Pass Through

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.9.9  DMZ & Pass Through      DMZ (De Militarized Zone) Host is a host that is exposed to the Internet cyberspace but still within  the protection of firewall by gateway device. So, the function allows a computer to execute 2‐way  communication  for  Internet  games,  Video  conferencing,  Internet  telephony  and  other  special  applications.  In  some  cases  when  a  specific  application  is  blocked  by  NAT  mechanism,  you  can  indicate that LAN computer as a DMZ host to solve this problem.    In "DMZ" page, there is only one configuration window for "DMZ" feature. The window lets you  activate the DMZ function and specify the IP address in the Intranet to be DMZ host so that the host  under DMZ function can run applications freely that would, otherwise, blocked by NAT mechanism of  the gateway with DMZ feature disabled. That is, the incoming packets issued by an active application in  the  Internet  are  usually  blocked  outside  of  the  NAT  gateway.  But  the  DMZ  host  can  receive  those  packets and make replies. That is, it is reactive to outside world. In the meantime, it is also protected ...
  • Page 173 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  When the administrator of the gateway wants to set up some service daemons in a host that is in the  Intranet to allow remote users request for services from the host actively, even the host is behind a  NAT gateway. But remote users think the gateway provides those services, so users use the global IP  of the gateway  to request their  services.  Apply the DMZ feature in the NAT gateway to  meet the  application scenario. In addition, please also be noted that the client host is still protected by the  gateway firewall.    Scenario Description  The DMZ host is behind a NAT gateway and receives all normal and active packets from the Internet.  Remote user can access  the DMZ host by using  the IP address of the gateway, and the gateway will  skip the NAT checking on the DMZ host.  DMZ host is still protected by the gateway firewall.    Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in above diagram with  DMZ enabling.  Use default value for those parameters that are not mentioned in the table.    [DMZ]‐[Configuration] Configuration Path  DMZ  IP Address of DMZ Host: 10.0.75.100   ■ Enable    Scenario Operation Procedure  In  above  diagram,  the  NAT  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the ...
  • Page 174 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  DMZ & Pass Through Setting  The  DMZ  host  is  a  host  that  is  exposed  to  the  Internet  cyberspace  but  still  within  the  protection  of  firewall by gateway device.  Go to Basic Network > Port Forwarding > DMZ & Pass Through tab.    Enable DMZ and Pass Through      Configuration  Item   Value setting  Description DMZ  1. A Must filled setting 2.  Check the Enable box to activate this SDMZ function  Default is ALL.  Define the selected interface to be the packet‐entering interface of the  router.   If the packets to be filtered are coming from WAN‐x then select WAN‐ x for this field.   Select ALL for packets coming into the router from any interfaces. ...

  • Page 175: Routing

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.b  Routing    If you have more than one  router and  subnet, you will  need  to enable routing function to allow  packets  to  find  proper  routing  path  and  allow  different  subnets  to  communicate  with  each  other.  Routing is the process of selecting best paths in a network. It is performed for many kinds of networks,  like electronic data networks (such as the Internet), by using packet switching technology. The routing  process usually directs forwarding on the basis of routing tables which maintain a record of the routes  to  various  network  destinations.  Thus,  constructing  routing  tables,  which  are  held  in  the  router's  memory, is very important for efficient routing. Most routing algorithms use only one network path at a ...
  • Page 176 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  When the administrator of the gateway wants to specify what kinds of packets to be transferred via  which one gateway interface and which peer gateway to their destination. It can be carried out by  the "Static Routing" feature.  Scenario Description  Dedicated packet flows from the Intranet will be routed to their destination via the pre‐defined peer  gateway  and  corresponding  gateway  interface  that  are  defined  in  the  system  routing  table  by  manual.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "Static Routing" enabling.  Use default value for those parameters that are not mentioned in the tables.    Configuration Path  [Static Routing]‐[Configuration] ■ Enable Static Routing    [Static Routing]‐[Static Routing Rule List] Configuration Path  ID  173.194.72.94 188.125.73.108  Destination IP  255.255.255.255 255.255.255.255 ...
  • Page 177 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Static Routing Setting    In "Static Routing" page, there are three configuration windows for static routing feature. They are  the  "Configuration"  window,  "Static  Routing  Rule  List"  window  and  "Static  Routing  Rule  Configuration" window.     The "Configuration" window lets you activate the global static routing feature only. Even you have  defined  many  static  routing  rules  for  the  gateway,  if  you  want  to  disable  them  temporarily,  just  uncheck the Enable box to disable it.     The "Static Routing Rule List" window lists all your defined static routing rule entries. Using "Add" or  "Edit" button to add and create one new static routing rule or to modify an existed one.    ...
  • Page 178 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Static Routing Rules    The  Static  Routing  Rule  List  shows  the  setup  parameters  of  all  static  routing  rule  entries.  To  configure a static routing rule, you must specify related parameters including the destination IP address  and subnet mask of dedicated host/server or subnet, the IP address of peer gateway, the metric and  the rule activation.      The router allows you to custom your static routing rules. It supports up to a maximum of 64 rule  sets. When Add button is applied, Static Routing Rule Configuration screen will appear, while the "Edit"  button at the end of each static routing rule can let you modify the rule.      IPv4 Static Routing  Item  Value setting  Description Destination  1. IPv4 Format  The Destination IP of this static routing rule.  IP  2. A Must filled setting  255.255.255.0 (/24) is set  Subnet Mask ...
  • Page 179 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Click the Undo button to restore what you just configured back to the  Undo  NA  previous setting. Please note that the restored setting may not be the  factory default setting but a retrieve of what was saved in the memory.  When the Back button is clicked the screen will return to the Static  Back  NA  Routing Configuration page.         ...

  • Page 180: Dynamic Routing

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.b.3  Dynamic Routing       Dynamic Routing, also called adaptive routing, describes the capability of a system, through which  routes  are  characterized  by  their  destination,  to  alter  the  path  that  the  route  takes  through  the  system in response to a change in network conditions. The adaptation is intended to allow as many  routes as possible to remain valid (that is, have destinations that can be reached) in response to the  change.      This  gateway  supports  dynamic  routing  protocols,  including  RIPv1/RIPv2  (Routing  Information  Protocol), OSPF (Open Shortest Path First), and BGP (Border Gateway Protocol), for you to establish  routing table automatically. The feature of dynamic routing will be very useful when there are lots  of  subnets  in  your  network.  Generally  speaking,  RIP  is  suitable  for  small  network.  OSPF  is  more  suitable for medium network. BGP is more used for big network infrastructure. ...
  • Page 181 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  OSPF detects changes in the topology, such as link failures, and converges on a new loop‐free routing  structure within seconds. It computes the shortest path tree for each route using a method based  on Dijkstra's algorithm, a shortest path first algorithm.  The  OSPF  routing  policies  for  constructing  a  route  table  are  governed  by  link  cost  factors  (external  metrics) associated with each routing interface. Cost factors may be the distance of a router (round‐ trip time), data throughput of a link, or link availability and reliability, expressed as simple unit‐less  numbers. This provides a dynamic process of traffic load balancing between routes of equal cost.  An OSPF network may be structured, or subdivided, into routing areas to simplify administration and  optimize  traffic  and  resource  utilization.  Areas  are  identified  by  32‐bit  numbers,  expressed  either  simply in decimal, or often in octet‐based dot‐decimal notation, familiar from IPv4 address notation.     ...
  • Page 182 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Description  The OSPF gateway gathers routing information from the backbone gateways in area 0 by using OSPF  dynamic routing protocol.  The OSPF gateway will forward its routing information to other routers that are under the gateway and  not linked to the enterprise backbone.    Parameter Setup Example  Following  tables  list  the  parameter  configuration  as  an  example  for  the  OSPF  gateway  in  above  diagram.  Use default value for those parameters that are not mentioned in the tables.    [Dynamic Routing]‐[OSPF Configuration] Configuration Path  ■ Enable OSPF  10.0.0.0/16 Backbone Subnet    [Dynamic Routing]‐[OSPF Area List] Configuration Path  ID  10.0.75.0/24 10.0.76.0/24  Area Subnet ...
  • Page 183 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  BGP Scenario  Border  Gateway  Protocol  (BGP)  is  a  standardized  exterior  gateway  protocol  designed  to  exchange  routing  and  reachability  information  between  autonomous  systems  (AS)  on  the  Internet.  The  protocol  is  often  classified  as  a  path  vector  protocol  but  is  sometimes  also  classed  as  a  distance‐ vector ...
  • Page 184 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Description  The  BGP  gateway  dominates  an  autonomous  system  (AS)  of  networking  and  links  with  some  other  border gateways for exchanging routing information.  The BGP gateway will distribute the collected routing information in its dominated AS. Then all routers  in the AS know how to route packets to other AS.    Parameter Setup Example  Following tables list the parameter configuration as an example for the BGP gateway in above diagram.  Use default value for those parameters that are not mentioned in the tables.    [Dynamic Routing]‐[BGP Configuration] Configuration Path  ■ Enable  BGP  100  Self ID    [Dynamic Routing]‐[BGP Neighbor List] Configuration Path  1  4  ID  10.101.0.1  10.102.0.1 10.103.0.1 10.104.0.1...
  • Page 185 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Dynamic Routing Setting    The  dynamic  routing  setting  allows  user  to  customize  RIP,  OSPF,  and  BGP  protocol  through  the  router based on their office setting.    In the "Dynamic Routing" page, there are seven configuration windows for dynamic routing feature.  They  are  the  "RIP  Configuration"  window,  "OSPF  Configuration"  window,  "OSPF  Area  List",  "OSPF  Area  Configuration",  "BGP  Configuration",  "BGP  Neighbor  List"  and  "BGP  Neighbor  Configuration"  window. RIP, OSPF and BGP protocols can be configured individually. ...
  • Page 186 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Enable RIP    The RIP configuration setting allows user to customize RIP protocol through the router based on their  .  office setting     RIP Configuration  Item   Value setting  Description Select Disable will disable RIP protocol.  RIP Enable  Disable is set by default  Select RIP v1 will enable RIPv1 protocol.  Select RIP v2 will enable RIPv2 protocol.      Enable OSPF    The OSPF configuration setting allows user  to customize OSPF protocol through  the router based on  .  their office setting     OSPF Configuration  Item   Value setting  Description OSPF  Disable is set by default  Click Enable box to activate the OSPF protocol.  1. IPv4 Format  Router ID  The Router ID of this router on OSPF protocol   2. A Must filled setting  The Authentication method of this router on OSPF protocol. ...
  • Page 187 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Select MD5 will enable MD5 Authentication with entered the ID and Key in  these fields on OSPF protocol.  1. Classless Inter Domain  Routing (CIDR) Subnet  Backbone  Mask Notation. (Ex:  The Backbone Subnet of this router on OSPF protocol.  Subnet  192.168.1.0/24)  2. A Must filled setting    Create/Edit OSPF Area Rules    The router allows you to custom your OSPF Area List rules. It supports up to a maximum of 32 rule sets.      When Add button is applied, OSPF Area Rule Configuration screen will appear.    OSPF Area Configuration Item   Value setting  Description 1. Classless Inter Domain  Routing (CIDR) Subnet  Area Subnet  Mask Notation. (Ex:  The Area Subnet of this router on OSPF Area List.  192.168.1.0/24)  2. A Must filled setting  1. IPv4 Format  Area ID  The Area ID of this router on OSPF Area List.  2. A Must filled setting  The box is unchecked by  Area  Click Enable box to activate this rule.  default.  Save  N/A ...
  • Page 188 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Enable BGP    The BGP configuration setting allows user to customize BGP protocol through the router based on their  office setting        BGP Network Configuration  Item   Value setting  Description BGP  The box is unchecked by  Check the Enable box to activate the BGP protocol.  default  ASN  1. Numberic String  The ASN Number of this router on BGP protocol.  Format  2. A Must filled setting  Router ID  1. IPv4 Format  The Router ID of this router on BGP protocol.  2. A Must filled setting    Create/Edit BGP Network Rules    The router allows you to custom your BGP Network rules. It supports up to a maximum of 32 rule sets.      When Add button is applied, BGP Network Rule Configuration screen will appear.     ...
  • Page 189 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Item   Value setting  Description Network  1. IPv4 Format  The Network Subnet of this router on BGP Network List. It composes of  Subnet  2. A Must filled setting  entered the IP address in this field and the selected subnet mask.  The box is unchecked by  Network  Click Enable box to activate this rule.  default.  Save  N/A  Click the Save button to save the configuration      Create/Edit BGP Neighbor Rules    The router allows you to custom your BGP Neighbor rules. It supports up to a maximum of 32 rule sets.      When Add button is applied, BGP Neighbor Rule Configuration screen will appear.      BGP Neighbor Configuration  Item   Value setting  Description 1. IPv4 Format  Neighbor IP  The Neighbor IP of this router on BGP Neighbor List.  2. A Must filled setting  1. Numberic String Format  Remote ASN  The Remote ASN of this router on BGP Neighbor List.  2. A Must filled setting  The box is unchecked by ...

  • Page 190: B.5  Routing Information

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.b.5  Routing Information      The routing information allows user to view the routing table and policy routing information based  on  their  office  setting.  Policy  Routing  Information  is  available  when  the  Load  Balance  function  is  .  enabled and the Load Balance Strategy is By User Policy   Go to Basic Network > Routing > Routing Information Tab.      Routing Table  Item  Value setting  Description Destination IP  N/A  Routing record of Destination IP. IPv4 Format.  Subnet Mask  N/A  Routing record of Subnet Mask. IPv4 Format.  Gateway IP  N/A  Routing record of Gateway IP. IPv4 Format.  Metric ...

  • Page 191: Dns & Ddns

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.d   DNS & DDNS  How  does  user  access  your  server  if  your  WAN  IP  address  changes  all  the  time?  One  way  is  to  register  a  new  domain  name,  and  maintain  your  own  DNS  server.  Another  simpler  way  is  to  apply  a  domain name to a third‐party DDNS service provider. The service can be free or charged. If you want to ...
  • Page 192 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  When the IP address of the Gateway is often changed by ISP, and other hosts in the Internet want to  link to the gateway device by using its corresponding domain name, the gateway must provide the  dynamic DNS function to carry out the requirement.    Scenario Description  Apply one account to the DDNS provider for DDNS service before DDNS function in the gateway can  work.  The gateway asks the DDNS server to re‐map the domain name and WAN's IP address of the gateway  once the IP address has been changed.    Parameter Setup Example  Following table lists the parameter configuration as an example for the gateway in above diagram with  "Dynamic DNS" enabling.  Use default value for those parameters that are not mentioned in the table.    [Dynamic DNS]‐[Dynamic DNS] Configuration Path  ■ Enable DDNS  No‐IP.com Provider  JP‐NB Host Name  Chinghuihsieh Username / E‐mail  ddnspassword Password / Key ...
  • Page 193 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface and gets a dynamic IP  118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  Configure the required parameters for DDNS function by referring to above setup example. When the  gateway has booted up and has gotten a dynamic IP address for the WAN interface, the DDNS agent  in the gateway tries to request the DDNS server with the mapping between the domain name and  the obtained WAN IP address of the gateway.  The DDNS server broadcasts the mapping to other DNS servers for DNS hosting service in the Internet  world. So, other hosts in the Internet can link to the gateway by using the domain name.  Once the gateway has dynamically changed its WAN IP address from ISP, the DDNS agent tries again to  request  the  DDNS  server  with  the  re‐mapping  between  the  domain  name  and  the  new  WAN  IP  address of the gateway. ...
  • Page 194 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  DNS & DDNS Setting    The  DNS  &  DDNS  setting  allows  user  to  create/modify  pre‐defined  domain  name  list  and  setup  Dynamic DNS feature.      Go to Basic Network > DNS & DDNS > Configuration Tab.    Create/Edit Pre‐defined Domain Name List    The router allows you to custom your pre‐defined domain name list. It supports up to a maximum of  128 sets.       When Add button is applied, Pre‐defined Domain Name Configuration screen will appear.    Pre‐defined Domain Name Configuration Item  Value setting  Description 1. String format can be  Domain  any text  Enter a domain name that mapping the IP Address.  Name ...
  • Page 195 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Setup Dynamic DNS    The router allows you to custom your Dynamic DNS settings.      DDNS (Dynamic DNS) Configuration  Item   Value setting  Description The box is unchecked by  DDNS  Check the Enable box to activate this function.  default  WAN Interface  WAN 1 is set by default  Select the WAN Interface IP Address of the router.  DynDNS.org (Dynamic) is  Provider  Your DDNS provider of Dynamic DNS.  set by default  1. String format can be  Host Name  any text  Your registered host name of Dynamic DNS.  2. A Must filled setting  1. String format can be  User Name / E‐ any text  Your User name or E‐mail addresss of Dynamic DNS.  Mail  2. A Must filled setting  1. String format can be  Password / Key  any text  Your Password or Key of Dynamic DNS.  2. A Must filled setting  Save  N/A  Click Save to save the settings ...

  • Page 196: Qos

    This  is  useful  when  there  are  certain  types of data you want to give higher priority to, such as voice packets given higher priority than Web  data packets.  To utilize your network throughput completely, administrator must define bandwidth control rules  carefully to balance the utilization of network bandwidth for all users to access. It is indeed required  that an access gateway satisfies the requirements of latency‐critical applications, minimum access right  guarantee, fair bandwidth usage for same subscribed condition and flexible bandwidth management.  AMIT Security Gateway provides a Rule‐based QoS to carry out the requirements.    3.f.1  QoS Configuration   This gateway provides lots of flexible rules for you to set QoS policies. Basically, you need to know  three  parts  of  information  before  you  create  your  own  policies.  First,  “who”  needs  to  be  managed?  Second, “what” kind of service needs to be managed? The last part is “how” you prioritize. Once you  have this information, you can continue to learn functions in this section in more detail. ...
  • Page 197 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    In above diagram, a QoS rule is organized by the premise part and the conclusion part. In the premise  part,  you  must  specify  the  WAN  interface,  host  group,  service  type  in  the  packets,  packet  flow  direction to be watched and the sharing method of group control or individual control. However, in  the  conclusion  part,  you  must  make  sure  which  kind  of  system  resource  to  distribute  and  the  control function based on the chosen system resource for the rule.   The Rule‐based QoS has following features.  Multiple Group Categories  Specify the group category in a QoS rule for the target objects to be applied on. ...
  • Page 198 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  There are 4 resources can be applied in a QoS rule: bandwidth, connection sessions, priority queues  and DiffServ Code Point (DSCP). Control function that acts on target objects for specific services of  packet flow is based on these resources.  For  bandwidth  resource,  control  functions  include  guaranteeing  bandwidth  and  limiting  bandwidth.  For priority queue resource, control function is setting priority. For DSCP resource, control function  is  DSCP  marking.  The  last  resource  is  Connection  Sessions;  the  related  control  function  is  limiting  connection sessions.   Individual / Group Control   One  QoS  rule  can  be  applied  to  individual  member  or  whole  group  in  the  target group.  This  feature  depends on model. ...
  • Page 199 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  packets from some client hosts in the Intranet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "Rule‐based QoS" enabling.  Use default value for those parameters that are not mentioned in the tables.  [Rule‐based QoS]‐[Configuration] Configuration Path  ■ Enable Rule‐based QoS  ■ Enable Flexible Bandwidth Management    [Rule‐based QoS]‐[QoS Rule Configuration]  Configuration Path  Interface  All WANs IP   10.0.75.196   Subnet Mask: 255.255.255.252 (/30) Group  Service  DSCP   DiffServ Code Point IP Precedence 4(CS4)  DiffServ Code Points Resource  DSCP Marking   AF Class2(High Drop)  Control Function  Inbound QoS Direction  Group Control Sharing Method  (0) Always Time Schedule  ■ Enable Rule  Scenario Operation Procedure  This rule means IP packets from all WAN interfaces to LAN IP address 10.0.75.196 ~ 10.0.75.199 which  have  DiffServ  code  points  with  “IP  Precedence  4(CS4)”  value  will  be  modified  by  “DSCP  Marking”  control function with “AF Class 2(High Drop)” value at any time. ...
  • Page 200 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing  When the administrator of the gateway wants to limit the connection sessions from some client hosts  (IP 10.0.75.16~31) to 20000 sessions totally for accessing the Internet, he can use the "Rule‐based  QoS" function to carry out it by defining an QoS rule as shown in above diagram.  Scenario Description  Specify the maximum connection sessions from some client hosts (IP 10.0.75.16~31) for accessing the  Internet.  Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "Rule‐based QoS" enabling.  Use default value for those parameters that are not mentioned in the tables.  [Rule‐based QoS]‐[Configuration] Configuration Path ■ Enable Rule‐based QoS  ■ Enable Flexible Bandwidth Management    [Rule‐based QoS]‐[QoS Rule Configuration]  Configuration Path  WAN‐1 Interface  IP   10.0.75.16   Subnet Mask: 255.255.255.240 (/28) Group  Service  Connection Sessions Resource  Set Session Limitation   20000 Control Function  Outbound QoS Direction  Group Control Sharing Method  (0) Always Time Schedule ...
  • Page 201 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  ■ Enable Rule  Scenario Operation Procedure  This rule defines that all client hosts, whose IP address is in the range of 10.0.75.16~31, can access the  Internet  via  "WAN‐1"  interface  under  the  limitation  of  the  maximum  20000  connection  sessions  totally at any time         ...
  • Page 202 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  QoS Configuration Setting    In "QoS Configuration" page, there are some configuration windows for QoS function. They are the  "Configuration"  window,  “System  Resource  Configuration”  window,  "QoS  Rule  List"  window,  and  "QoS Rule Configuration" window.   The "Configuration" window can let you activate the Rule‐based QoS function. In addition, you can also  enable  the  "Flexible  Bandwidth  Management"  (FBM)  feature  for  better  utilization  of  system  bandwidth by FBM algorithm. Second, the “System Configuration” window can let you configure the  total bandwidth and session of each WAN. Third, the "QoS Rule List" window lists all your defined  QoS rules. At last, the "QoS Rule Configuration" window can let you define one QoS rule.    Go to Basic Network > QoS > Configuration tab.    Enable QoS Function      Configuration  Item  ...
  • Page 203 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Setup System Resource        System Resource Configuration  Item   Value Setting  Description 1. A Must filled setting.  Define the system queues that are available for the QoS settings. Type of System  2. Bandwidth Queue,  The supported type of system queues are Bandwidth Queue and Priority  Queue  and 6 are set by  Queues.  default.  Value Range: 1 ~ 6.  Select the WAN interface and then the following WAN Interface Resource screen will show the related resources for configuration.   Bandwidth of Upstream / Downstream  Specify total upload / download  bandwidth of the selected WAN.  Value Range: WAN‐1 is selected by  For Gigabit Ethernet:1~1024000Kbps, or 1~1000Mbps; WAN Interface  default.  For Fast Ethernet: 1~102400Kbps, or 1~100Mbps;  ...
  • Page 204 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit QoS Rules  After enabled the QoS function and configured the system resources, you have to further specify some  QoS rules for provide better service on the interested traffics. The gateway supports up to a maximum  of 128 rule‐based QoS rule sets.      When Add button is applied, QoS Rule Configuration screen will appear.      QoS Rule Configuration  Item   Value setting  Description  Interface  1. A Must filled  Specify  the WAN interface to apply the QoS rule.  setting.  Select All WANs or a certain WAN‐n to filter the packets entering to or  2. All WANs is  leaving from the interface(s).  selected by default.  Group  1. A Must filled  Specify the Group category for the QoS rule. It can be Src. MAC Address,  setting.  IP, or Host Name.  2. Src. MAC Address    is selected by default.  Select Src. MAC Address to prioritize packets based on MAC;    Select IP to prioritize packets based on IP address and Subnet Mask;     Select Host Name to prioritize packets based on a group of a pre‐ configured group of host from the dropdown list. If the dropdown list is  empty, ensure if any group is pre‐configured.     Note: The required host groups must be created in advance and ...
  • Page 205 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Object Definition > Grouping > Host Grouping.   Service  1. A Must filled  Specify the service type of traffics that have to be applied with the QoS  setting.  rule. It can be All, DSCP, TOS, User‐defined Service, or Well‐known  2. All is selected by  Service.  default.    Select All for all packets.    Select DSCP for DSCP type packets only.    Select TOS for TOS type packets only. You have to select a service type  (Minimize‐Cost, Maximize‐Reliability, Maximize‐Throughput, or  Minimize‐Delay) from the dropdown list as well.    Select User‐defined Service for user‐defined packets only. You have to  define the port range and protocol as well.    Select Well‐known Service for specific application packets only. You  have to select the required service from the dropdown list as well.  Resource,  and  A Must filled setting  Specify the Resource Type and corresponding Control function for the  Control Function  QoS rule. The available Resource options are Bandwidth, Connection  Sessions, Priority Queues, and DiffServ Codepoints.    Bandwidth: Select Bandwidth as the resource type for the QoS Rule,  and you have to assign the min rate, max rate and rate unit  as the  bandwidth settings in the Control Function / Set MINR & MAXR field.    Connection Sessions: Select Connection Sessions as the resource type  for the QoS Rule, and you have to assign supported session number in  the Control Function / Set Session Limitation field.   ...
  • Page 206 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  destination group. Specify the preferred sharing method for how to apply the QoS rule on  the selected group. It can be Individual Control or Group Control.  1. A Must filled    setting.  Sharing Method  Individual Control: If Individual Control is selected, each host in the  2. Group Control is  group will have his own QoS service resource as specified in the rule.  selected by default.  Group Control: If Group Control is selected, all the group hosts share  the same QoS service resource.  1. A Must filled  Apply Time Schedule to this rule, otherwise leave it as (0) Always. (refer  setting.  to Object Definition > Scheduling > Configuration settings)  Time Schedule  2. (0) Always is  selected by default.  The box is unchecked  Click Enable box to activate this QoS rule. Rule Enable  by default.  Save  N/A  Click the Save button to save the settings.      ...

  • Page 207: Redundancy

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3.h  Redundancy  In engineering, redundancy is the duplication of critical components or functions of a system with  the intention of increasing reliability of the system, usually in the form of a backup or fail‐safe. In an IP  networking, the access gateway is the critical part of the networking system. Redundant gateway plays  the backup one of the master gateway and it will take over the data transmitting job once it finds the  master gateway failed.  The  purchased  gateway  can  serve  as  the  redundant  gateway  of  core  router  in  the  enterprise  by  using the Virtual Router Redundancy Protocol (VRRP).  3.h.1  VRRP       The Virtual Router Redundancy Protocol (VRRP) is a computer networking protocol providing device  redundancy. It allows a backup router or switch to automatically take over if the primary (master)  router  or  switch  fails.  This  increases  the  availability  and  reliability  of  routing  paths  via  automatic  default gateway selections on an IP network. ...
  • Page 208 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Scenario Application Timing  When the enterprise gateway needs a reliable connection to the Internet, administrator can setup a  group  of  VRRP  redundant  gateways  as  the  enterprise  entry  gateway.  Each  member  gateway  connects to different ISP for a redundant connection to the Internet. So, the enterprise gateway is  reliable even the master connection is failed.  Scenario Description  When the master gateway is disabled of its Internet connection, the backup gateway whose priority is  the highest among the ones with alive Internet connection will take over the data communication  duty and serves as the master.  Once the backup gateway is recovered from terminated Internet connection and its priority is higher  than the one of the master gateway, the data communication duty will return to it.  Parameter Setup Example  Following  tables  list  the  parameter  configuration  as  a  group  example  for  the  gateways  in  above  diagram with "VRRP" enabling. ...

  • Page 209: Vrrp

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Use default value for those parameters that are not mentioned in the tables.   Master Gateway  [Ethernet LAN]‐[Configuration] ([Basic Network]‐[LAN&VLAN])  Configuration Path  10.0.75.1 LAN IP Address  255.255.255.0 (/24) Subnet Mask    [VRRP]‐[Configuration] Configuration Path  ■ Enable VRRP  Virtual Server ID  Priority of Virtual Server  10.0.75.200 Virtual Server IP Address   Backup Gateway  [Ethernet LAN]‐[Configuration] ([Basic Network]‐[LAN&VLAN])  Configuration Path  LAN IP Address  10.0.75.2 255.255.255.0 (/24) Subnet Mask    [VRRP]‐[Configuration] Configuration Path  ■ Enable VRRP  Virtual Server ID  Priority of Virtual Server  10.0.75.200 Virtual Server IP Address    Scenario Operation Procedure  In above diagram, the Master Gateway and the Backup Gateway are the redundant gateway group of  Network‐A and the subnet of its Intranet is 10.0.75.0/24. The master gateway has the IP address of ...
  • Page 210 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  VRRP Setting  The  Virtual  Router  Redundancy  Protocol  (VRRP)  setting  allows  user  to  assign  available  Internet  Protocol (IP) routers to participating hosts automatically.    Go to Basic Network > Redundancy > VRRP tab.        VRRP  Item   Value setting  Description The box is unchecked by  VRRP  Check the Enable box to activate this VRRP function.  default.  1. Numberic String  Virtual Server  Specify the Virtual Server ID on VRRP of the gateway. The value range is  Format  ID  from 1 to 255.  2. A Must filled setting  1. Numberic String  Priority of  Specify the Priority of Virtual Server on VRRP of the gateway. The value  Format ...

  • Page 211: Chapter 5 Object Definition

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter 5  Object Definition        5.1  Scheduling      Scheduling  provides  ability  of  adding/deleting  time  schedule  rules,  which  can  be  applied  to  other  functionality.    Go to Object Definition > Scheduling > Configuration tab.        Button description  Item  Value setting  Description Add  N/A  Click the Add button to configure time schedule rule  Delete  N/A  Click the Delete button to delete selected rule(s)   ...
  • Page 212 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  When  Add  button  is  applied,  Time  Schedule  Configuration  and  Time  Period  Definition  screen  will  appear.      Time Schedule Configuration  Item   Value Setting  Description Rule Name  String: any text  Set rule name  Rule Policy  Default Inactivate  Inactivate/activate the function been applied to in the time period below      Time Period Definition  Item   Value Setting  Description Week Day  Select from menu  Select everyday or one of weekday  Start Time  Time format (hh :mm)  Start time in selected weekday ...

  • Page 213: Grouping

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.5  Grouping      The Grouping function allows user to make group for some services.     5.5.1  Host Grouping    Go to Object Definition > Grouping > Host Grouping tab.  The Host Grouping function allows user to make host group for some services, such as QoS, Firewall,  and Communication Bus. The supported service types could be different for the purchased product.        When Add button is applied, Host Group Configuration screen will appear.      Host Group Configuration Item  Value setting  Description 1. String format can  Enter a group name for the rule.It is a name that is easy for you to  be any text  Group Name  understand.  2. A Must filled  Value Range: at least 1 character is required.  setting  Member List  NA  This field will indicate the hosts (members) contained in the group.  Multiple Bound  The boxes are  Binding the services that the host group can be applied. If you enable the  Services  unchecked by  Firewall, the produced group can be used in firewall service. Same as by ...
  • Page 214 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  default  enable Qos and Bus & Protocol.  Note: The supported service type can be different for the purchased  product.  Select the member type for the host group. It can be IP Address‐based,  MAC Address‐based, or Host Name‐based.  1. IP Address‐based  When IP Address‐based is selected, only IP address can be added in  is selected by  Member to Join.   Member Type  default.  When MAC Address‐based is selected, only MAC address can be added in  2. A Must filled  Member to Join.  setting  When Host Name‐based is selected,  only host name can be added in  Member to Join.  Add the members to the group in this field.  You can enter the member information as specified in the Member Type  Member to Join  N/A  above, and press the Join button to add.   Only one member can be add at a time, so you have to add the members  to the group one by one.  The box is  Check the Enable checkbox to activate the host group rule. So that the  Group  unchecked by  group can be bound to selected service(s) for further configuration.  default       ...

  • Page 215: External Server

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.7  External Server    The External Server setting allows user to add external server.    Go to Object Definition > External Server > External Server tab.    Create external server        When Add button is applied, External Server Configuration screen will appear.         ...
  • Page 216 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  External Server Configuration  Item  Value setting  Description 1. String format can be  Sever Name  any text  Enter a server name. Enter a name that is easy for you to understand..  2. A Must filled setting  Server IP/FQDN  A Must filled setting  This field is to specify the external server IP.  Server Port  A Must filled setting  This field is to specify the external server port.  Specify the Server Type of the external server, and enter the required  settings for the accessing the server.  Email Server (A Must filled setting) :  When Email Server is selected, User Name, and Password are also  required.  User Name (String format: any text)  Password (String format: any text)  RADIUS Server (A Must filled setting) :  When RADIUS Server is selected, the following settings are also required.  Accounting Port (A Must filled setting)  Primary :    Shared Key (String format: any text)  Authentication Protocol (By default CHAP is selected)  Session Timeout (By default 1)  The values must be between 1 and 60.  Idle Timeout: (By default 1)  The values must be between 1 and 26.  Secondary :    Server Type  A Must filled setting  Shared Key (String format: any text)  Authentication Protocol (By default CHAP is selected)  Session Timeout (By default 1)  The values must be between 1 and 60. ...
  • Page 217 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Login URL (String format: any text)  Shared Secret (String format: any text)  N/AS/Gateway ID (String format: any text)  Location ID (String format: any text)  Location Name (String format: any text)  TACACS+ Server (A Must filled setting) :  When TACACS+ Server is selected, the following settings are also required. Shared Key (String format: any text)  Session Timeout (String format: any number)  The values must be between 1 and 60.  SCEP Server (A Must filled setting) :  When SCEP Server is selected, the following settings are also required.  Path (String format: any text, By default cgi‐bin is filled)  Application (String format: any text, By default pkiclient.exe is filled)  Server IP/FQDN  A Must filled setting  Specify the IP address or FQDN used for the external server.  Specify the Port used for the external server. If you selected a certain  server type, the default server port number will be set.  For Email Server 25 will be set by default;  For Syslog Server, port 514 will be set by default;  For RADIUS Server, port 1812 will be set by default;  Server Port  A Must filled setting  For Active Directory Server, port 389 will be set by default;  For LDAP Server, port 389 will be set by default;  For UAM Server, port 80 will be set by default;  For TACACS+ Server, port 49 will be set by default;  For SCEP Server, port 80 will be set by default;  The box is checked by  Server  Click Enable to activate this External Server.  default  Save  N/A  Click the Save button to save the settings  Undo  N/A  Click the Undo button to cancel the settings ...

  • Page 218: Certificate

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.9  Certificate      In cryptography, a public key certificate (also known as a digital certificate or identity certificate) is  an  electronic  document  used  to  prove  ownership  of  a  public  key.  The  certificate  includes  information  about  the  key,  information  about  its  owner's  identity,  and  the  digital  signature  of  an  entity  that  has  verified  the  certificate's  contents  are  genuine.  If  the  signature  is  valid,  and  the  person ...
  • Page 219 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Root CA Certificate Configuration  Item  Value setting  Description 1. String format can be  Name  any text  Enter a Root CA Certificate name. It will be a certificate file name  2. A Must filled setting  This field is to specify the key attribute of certificate.  Key Type to set public‐key cryptosystems. It only supports RSA now.   Key Length to set s the size measured in bits of the key used in a  Key  A Must filled setting  cryptographic algorithm.  Digest Algorithm to set identifier in the signature algorithm identifier of  certificates  This field is to specify the information of certificate.  Country(C) is the two‐letter ISO code for the country where your  organization is located.  State(ST) is the state where your organization is located.  Subject Name  A Must filled setting  Location(L) is the location where your organization is located.  Organization(O) is the name of your organization.  Organization Unit(OU) is the name of your organization unit.  Common Name(CN) is the name of your organization.  Email is the email of your organization. It has to be email address style.   Validity Period  A Must filled setting  This field is to specify the validity period of certificate.    Setup SCEP     ...
  • Page 220 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  SCEP Configuration  Description Item  Value setting  The box is unchecked by  SCEP  Check the Enable box to activate SCEP function.  default  Automatically  When SCEP is activated, check the Enable box to activate this function.  re‐enroll  The box is unchecked by  It will be automatically check which certificate is aging. If certificate is  aging  default  aging, it will activate SCEP function to re‐enroll automatically.  certificates         ...

  • Page 221: My Certificate

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.9.3  My Certificate       My Certificate includes a Local Certificate List. Local Certificate List shows all generated certificates  by the root CA for the gateway. And it also stores the generated Certificate Signing Requests (CSR)  which will be signed by other external CAs. The signed certificates can be imported as the local ones  of the gateway.    Self‐signed Certificate Usage Scenario        Scenario Application Timing  When the enterprise gateway owns the root CA and VPN tunneling function, it can generate its own  local certificates by being  signed by itself or import any local certificates  that  are signed by other  external CAs. Also import the trusted certificates for other CAs and Clients. In addition, since it has  the root CA, it also can sign Certificate Signing Requests (CSR) to form corresponding certificates for  others.  These  certificates  can  be  used  for  two  remote  peers  to  make  sure  their  identity  during  establishing a VPN tunnel.  Scenario Description  Gateway ...
  • Page 222 IPSec  VPN  tunnel  establishing,  as  shown  in  above  diagram.  The  configuration example must be combined with the ones in following two sections to complete the  whole user scenario.  Use default value for those parameters that are not mentioned in the tables.    [My Certificate]‐[Root CA Certificate Configuration] Configuration Path  HQRootCA  Name  Key Type: RSA   Key Length: 1024‐bits Key  Country(C): TW   State(ST): Taiwan   Location(L): Tainan Subject Name  Organization(O): AMITHQ   Organization Unit(OU): HQRD  Common Name(CN): HQRootCA   E‐mail: hqrootca@amit.com.tw    [My Certificate]‐[Local Certificate Configuration] Configuration Path  HQCRT   Self‐signed: ■ Name  Key Type: RSA   Key Length: 1024‐bits Key  Country(C): TW   State(ST): Taiwan   Location(L): Tainan Subject Name  Organization(O): AMITHQ   Organization Unit(OU): HQRD  Common Name(CN): HQCRT   E‐mail: hqcrt@amit.com.tw    Configuration Path ...
  • Page 223 IPSec  VPN  tunnel  establishing,  as  shown  in  above  diagram.  The  configuration example must be combined with the ones in following two sections to complete the  whole user scenario.  Use default value for those parameters that are not mentioned in the tables.    [My Certificate]‐[Local Certificate Configuration] Configuration Path  BranchCRT   Self‐signed: □ Name  Key Type: RSA   Key Length: 1024‐bits Key  Country(C): TW   State(ST): Taiwan   Location(L): Tainan Subject Name  Organization(O): AMITBranch   Organization Unit(OU): BranchRD  Common Name(CN): BranchCRT   E‐mail: branchcrt@amit.com.tw    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐102  Tunnel Name  WAN 1 ...
  • Page 224 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  255.255.255.0  Local Netmask  Disable  Full Tunnel  10.0.76.0  Remote Subnet  255.255.255.0  Remote Netmask  203.95.80.22  Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+X.509  Local Certificate: BranchCRT  Remote Certificate: HQCRT  Key Management  User Name   Network‐B Local ID  User Name   Network‐A Remote ID      [IPSec]‐[IKE Phase] Configuration Path  Main Mode  Negotiation Mode  None  X‐Auth    Scenario Operation Procedure  In  above  diagram,  "Gateway  1"  is  the  gateway  of  Network‐A  in  headquarters  and  the  subnet  of  its  Intranet ...
  • Page 225 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  My Certificate Setting    The My Certificate setting allows user to create local certificates. In "My Certificate" page, there are  two  configuration  windows  for  the  "My  Certificate"  function.  The  "Local  Certificate  List"  window  shows  the  stored  certificates  or  CSRs  for  representing  the  gateway.  The  "Local  Certificate  Configuration" window can let you fill required information necessary for corresponding certificate  to be generated by itself, or corresponding CSR to be signed by other CAs.    Go to Object Definition > Certificate > My Certificate tab.    Create local certificate        When ...
  • Page 226 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Local Certificate Configuration  Item  Value setting  Description  Name  1. String format can be  Enter a certificate name. It will be a certificate file name  any text  If Self‐signed is checked, it will be signed by root CA. If Self‐signed is not  2. A Must filled setting  checked, it will generate a certificate signing request (CSR).  Key  A Must filled setting  This field is to specify the key attributes of certificate.  Key Type to set public‐key cryptosystems. Currently, only RSA is supported.  Key Length to set the length in bits of the key used in a cryptographic  algorithm. It can be 512/768/1024/1536/2048.  Digest Algorithm to set identifier in the signature algorithm identifier of  certificates. It can be MD5/SHA‐1.  Subject Name  A Must filled setting  This field is to specify the information of certificate.  Country(C)  is  the  two‐letter  ISO  code  for  the  country  where  your  organization is located.  State(ST) is the state where your organization is located.  Location(L) is the location where your organization is located.  Organization(O) is the name of your organization.  Organization Unit(OU) is the name of your organization unit. ...
  • Page 227 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Import  Item  Value setting  Description  Import  A Must filled setting  Select a certificate file from user’s computer, and click the Apply button to  import the specified certificate file to the gateway.  PEM Encoded  1. String format can be  This is an alternative approach to import a certificate.   any text  You can directly fill in (Copy and Paste) the PEM encoded certificate string,  2. A Must filled setting  and click the Apply button to import the specified certificate to the  gateway.  Apply   N/A  Click the Apply button to import the certificate.  Cancel  N/A  Click the Cancel button to discard the import operation and the screen will  return to the My Certificates page.       ...

  • Page 228: Trusted Certificate

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.9.5  Trusted Certificate       Trusted  Certificate  includes  Trusted  CA  Certificate  List,  Trusted  Client  Certificate  List,  and  Trusted  Client  Key  List.  The  Trusted  CA  Certificate  List  places  the  certificates  of  external  trusted  CAs.  The  Trusted Client Certificate List places the others' certificates what you trust. And the Trusted Client  Key List places the others’ keys what you trusted.    Self‐signed Certificate Usage Scenario      Scenario Application Timing (same as the one described in "My Certificate" section) ...
  • Page 229 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Parameter Setup Example (same as the one described in "My Certificate" section)  For Network‐A at HQ  Following tables list the parameter configuration as an example for the "Trusted Certificate" function  used in the user authentication of IPSec VPN tunnel establishing, as shown in above diagram. The  configuration example must be combined with the ones in "My Certificate" and "Issue Certificate"  sections to complete the setup for the whole user scenario.    [Trusted Certificate]‐[Trusted Client Certificate List] Configuration Path  Import  Command Button    [Trusted Certificate]‐[Trusted Client Certificate Import from a File]  Configuration Path  BranchCRT.crt  File    For Network‐B at Branch Office  Following tables list the parameter configuration as an example for the "Trusted Certificate" function  used in the user authentication of IPSec VPN tunnel establishing, as shown in above diagram. The  configuration example must be combined with the ones in "My Certificate" and "Issued Certificate"  sections to complete the setup for the whole user scenario.    [Trusted Certificate]‐[Trusted CA Certificate List] Configuration Path  Import  Command Button    [Trusted Certificate]‐[Trusted CA Certificate Import from a File]  Configuration Path  HQRootCA.crt  File    [Trusted Certificate]‐[Trusted Client Certificate List] Configuration Path  Import  Command Button    [Trusted Certificate]‐[Trusted Client Certificate Import from a File] ...
  • Page 230 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  In  Gateway  2  import  the  certificates  of  the  root  CA  and  HQCRT  that  were  generated  and  signed  by  Gateway 1 into the "Trusted CA Certificate List" and "Trusted Client Certificate List" of Gateway 2.  Import  the  obtained  BranchCRT  certificate  (the  derived  BranchCSR  certificate  after  Gateway  1’s  root  CA signature) into the "Trusted Client Certificate List" of the Gateway 1 and the "Local Certificate  List"  of  the  Gateway  2.  For  more  details,  refer  to  the  Network‐B  operation  procedure  in  "My  Certificate" section of this manual. ...
  • Page 231 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Trusted Certificate Setting  The Trusted Certificate setting allows user to import trusted certificates and keys.    Go to Object Definition > Certificate > Trusted Certificate tab.    Import Trusted CA Certificate      When Import button is applied, a Trusted CA import screen will appear. You can import a Trusted CA  certificate from an existed certificate file, or directly paste a PEM encoded string as the certificate.        Trusted CA Certificate List  Item  Value setting  Description  Import from a  A Must filled setting  Select a CA certificate file from user’s computer, and click the  Apply button  File  to import the specified CA certificate file to the gateway.  Import from a  1. String format can be  This is an alternative approach to import a CA certificate.   PEM  any text  You can directly fill in (Copy and Paste) the PEM encoded CA certificate  2. A Must filled setting  string, and click the  Apply  button to import the specified CA certificate to  the gateway.  Apply   N/A  Click the  Apply  button to import the certificate.  Cancel ...
  • Page 232 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  certificate from the SECP server.  If  SCEP  is  enabled  (Refer  to  Object  Definition  >  Certificate  >  Configuration),  you  can  click  Get  CA  button, a Get CA Configuration screen will appear.        Get CA Configuration  Item  Value setting  Description  SCEP Server  A Must filled setting  Select a SCEP Server to identify the SCEP server for use. The server  detailed information could be specified in External Servers. Refer to  Object Definition > External Server > External Server. You may click Add  Object button to generate.  CA Identifier  1. String format can be  Fill in optional CA Identifier to identify which CA could be used for signing  any text  certificates. ...
  • Page 233 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Trusted Client Certificate List  Item  Value setting  Description  Import from a  A Must filled setting  Select a certificate file from user’s computer, and click the Apply button to import  the specified certificate file to the gateway.  File  Import from a  1. String format can be  This is an alternative approach to import a certificate.   You can directly fill in (Copy and Paste) the PEM encoded certificate string, and click  PEM  any text  the Apply button to import the specified certificate to the gateway.  2. A Must filled setting  Apply   N/A  Click the Apply button to import certificate.  Cancel  N/A  Click the Cancel button to discard the import operation and the screen will return to  the Trusted Certificates page.      Import Trusted Client Key        When  Import  button  is  applied,  a  Trusted  Client  Key  Import  screen  will  appear.  You  can  import  a  Trusted Client Key from an existed file, or directly paste a PEM encoded string as the key. ...
  • Page 234 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Trusted Client Key List  Item  Value setting  Description  Select a certificate key file from user’s computer, and click the Apply button to  Import from a  A Must filled setting  import the specified key file to the gateway.  File  Import from a  1. String format can be  This is an alternative approach to import a certificate key.   You can directly fill in (Copy and Paste) the PEM encoded certificate key string, and  PEM  any text  click the Apply button to import the specified certificate key to the gateway.  2. A Must filled setting  Apply   N/A  Click the Apply button to import the certificate key.  Cancel  N/A  Click the Cancel button to discard the import operation and the screen will return  to the Trusted Certificates page.         ...

  • Page 235: Issue Certificate

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  5.9.7  Issue Certificate       When you have a Certificate Signing Request (CSR) that needs to be certificated by the root CA of  the  device,  you  can  issue  the  request  here  and  let  Root  CA  sign  it.  There  are  two  approaches  to  issue a certificate. One is from a CSR file importing from the managing PC and another is copy‐paste  the CSR codes in gateway’s web‐based utility, and then click on the "Sign" button.    If the gateway signs a CSR successfully, the "Signed Certificate View" window will show the resulted  certificate  contents.  In  addition,  a  "Download"  button  is  available  for  you  to  download  the  certificate to a file in the managing PC. ...
  • Page 236 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  client hosts in these both subnets can communicate with each other.    Parameter Setup Example (same as the one described in "My Certificate" section)  For Network‐A at HQ  Following  tables  list  the  parameter  configuration  as  an  example  for  the  "Issue  Certificate"  function  used in the user authentication of IPSec VPN tunnel establishing, as shown in above diagram. The  configuration  example  must  be  combined  with  the  ones  in  "My  Certificate"  and  "Trusted  Certificate" sections to complete the setup for whole user scenario.  [Issue Certificate]‐[Certificate Signing Request Import from a File]  Configuration Path  C:/BranchCSR  Browse  Sign  Command Button ...
  • Page 237 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Issue Certificate Setting  The  Issue  Certificate  setting  allows  user  to  import  Certificate  Signing  Request  (CSR)  to  be  signed  by  root CA.  Go to Object Definition > Certificate > Issue Certificate tab.    Import and Issue Certificate        Certificate Signing Request (CSR) Import from a File Item  Value setting  Description Certificate Signing  Select a certificate signing request file you’re your  Request (CSR) Import  A Must filled setting  computer for importing to the gateway.  from a File  Certificate Signing  1. String format can be any text  Enter (copy‐paste) the certificate signing request  Request (CSR) Import  2. A Must filled setting ...

  • Page 238: Chapter 9 Security

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter 9  Security  9.1  VPN    A virtual private network (VPN) extends a private network across a public network, such as the  Internet. It enables a computer to send and receive data across shared or public networks as if it were  directly  connected  to  the  private  network,  while  benefitting  from  the  functionality,  security  and  management  policies  of  the  private  network.  This  is  done  by  establishing  a  virtual  point‐to‐point  connection  through  the  use  of  dedicated  connections,  encryption,  or  a  combination  of  the  two.  The  tunnel ...

  • Page 239: Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.1  Configuration      The VPN configuration allows user to enable or disable all the VPN functions of the gateway device.  The  VPN  enables  check  box  must  be  checked  to  enable  to  allow  IPSec,  PPTP,  L2TP  and  GRE  to  function.  Go to Security > VPN > Configuration tab      VPN Configuration     Enable VPN check box will activate all VPN related functions.      VPN Configuration ...

  • Page 240: Ipsec

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.3  IPSec     Internet  Protocol  Security  (IPSec)  is  a  protocol  suite  for  securing  Internet  Protocol  (IP)  communications  by  authenticating  and  encrypting  each  IP  packet  of  a  communication  session.  IPSec  includes  protocols  for  establishing  mutual  authentication  between  agents  at  the  beginning  of  the  session and negotiation of cryptographic keys to be used during the session. ...
  • Page 241 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Site to Site Tunnel Scenario      Scenario Application Timing  The security gateway can be located at branch office or mobile office. When the client hosts behind  the security gateway want to make a secure communication with the ones behind another security  gateway in headquarters or another branch office, both security gateways need to establish a VPN  tunnel first. Both Intranets of security gateways have their own subnet and the "Site to Site" tunnel  scenario is used. "Site" means a subnet of client hosts.    Scenario Description  Both  Initiator  and  Responder  of  IPSec  tunnel  must  have  a  “Static  IP”  or  a  “FQDN”  for  "Site  to  Site"  scenario.  Any peer gateway can be worked as an Initiator or a Responder of the IPSec VPN tunnel.  Two phases (IKE and IPSec) to negotiate for establishing an IPSec VPN tunnel with pre‐shared key and  optional X‐Auth account / password.    Parameter Setup Example  For Network‐A at HQ  Following 5 tables list the parameter configuration for above example diagram of IPSec VPN tunnel in ...
  • Page 242 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    Configuration Path  [IPSec]‐[Tunnel Configuration] ■ Enable  Tunnel  Tunnel Name  s2s‐101  WAN 1  Interface  Tunnel Scenario  Site to Site  Always on  Operation Mode    Configuration Path  [IPSec]‐[Local & Remote Configuration] Local Subnet  10.0.76.0  Local Netmask  255.255.255.0 Disable  Full Tunnel  Remote Subnet  10.0.75.0  255.255.255.0 Remote Netmask  118.18.81.33 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management ...
  • Page 243 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IPSec  Proposal  Definition  is  same  for  both  peers.  Use  the  default  ones  in  the  setup  example  and  they are not shown in followings.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  s2s‐201  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path ...
  • Page 244 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  resources in the Intranet of Network‐A at HQ in a secured link.   Dynamic VPN Tunnel Scenario  Business  Security  Gateway  can  ignore  IP  information  of  clients  when  using  Dynamic  VPN,  so  it  is  suitable for users to build VPN tunnels with Business Security Gateway from a remote mobile site.  Remote peer is a site will be indicated in the negotiation packets, including what remote subnet is.  It  must  be  noted  that  the  remote  peer  has  to  initiate  the  tunnel  establishing  process  first  in  this  application scenario. ...
  • Page 245 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Description  Dynamic VPN is suitable for the Initiator being a mobile site or a mobile device with a dynamic IP, only  the Responder has a “Static IP” or a “FQDN”.  Two phases (IKE and IPSec) to negotiate for establishing an IPSec VPN tunnel with pre‐shared key and  optional X‐Auth account / password.    Parameter Setup Example  For Network‐A at HQ  Following 5 tables list the parameter configuration for above example diagram of IPSec VPN tunnel in  Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  dvpn‐101  Tunnel Name  WAN 1  Interface  Dynamic VPN Tunnel Scenario  Always on  Operation Mode    [IPSec]‐[Local & Remote Configuration] Configuration Path  10.0.76.0  Local Subnet  255.255.255.0 Local Netmask    [IPSec]‐[Authentication] Configuration Path ...
  • Page 246 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Use default value for those parameters that are not mentioned in these 5 tables.  Please also note that the authentication parameters of both peers must match each other to complete  the authentication process successfully, and it is just for an example here.  In  addition,  Negotiation  Mode  and  X‐Auth  in  "IKE  Phase"  configuration  window  should  be  also  matched on both peers.  And there is at least one proposal entity in IKE Proposal Definition and at least one proposal entity in  IPSec Proposal Definition are the same for both peers. Use the default ones in the setup example  and they are not shown in followings.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec  [IPSec]‐[Tunnel Configuration] Configuration Path  ■ Enable  Tunnel  dvpn‐201  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode  ■ Enable ...
  • Page 247 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  (or FQDN:www.abc.com) for WAN interface.  However, Network‐B is in the mobile office and the subnet of its Intranet is 10.0.75.0/24. The security  gateway  for  Network‐B has  a  dynamic  IP  address  of  118.18.81.33  for WAN  interface  or  private  IP  address of 10.253.253.1 in Cellular Network  Establish an IPSec VPN tunnel with "Dynamic VPN" scenario by starting from the mobile site. So both  Intranets of 10.0.75.0/24 and 10.0.76.0/24 can securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the server or database  resources in the Intranet of Network‐A at HQ with a secured link.  That means, the security gateway in headquarters supports "Dynamic VPN" function and then you, as a  mobile  user,  can  access  its  Intranet  resources  from  remote  side  with  a  secured  link;  even  your  device is not on a fixed IP address. ...
  • Page 248 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Application Timing  The security gateway can be located at branch office or mobile office. When the client hosts behind  the security gateway want to make a secure communication with the ones behind another security  gateway  in  headquarters  or  another  branch  office,  both  security  gateways  need  establish  a  VPN  tunnel first. Both Intranets of security gateways have their own subnet and the "Site to Site" tunnel  scenario is used. "Site" means a subnet of client hosts. Moreover, since the "Full Tunnel" feature is  enabled at branch office site, all packet flows will go through the established VPN tunnel between  both sites, including the HQ resource accessing and regular Internet accessing.    Scenario Description  Both  Initiator  and  Responder  of  IPSec  tunnel  must  have  a  “Static  IP”  or  a  “FQDN”  for  "Site  to  Site"  scenario. ...
  • Page 249 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Network‐A.  Use default value for those parameters that are not mentioned in these 5 tables.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    Configuration Path  [IPSec]‐[Tunnel Configuration] ■ Enable  Tunnel  Tunnel Name  s2s‐101  WAN 1  Interface  Tunnel Scenario  Site to Site  Always on  Operation Mode    Configuration Path  [IPSec]‐[Local & Remote Configuration] Local Subnet  10.0.76.0  Local Netmask  255.255.255.0 Disable  Full Tunnel  Remote Subnet  10.0.75.0  255.255.255.0 Remote Netmask  118.18.81.33 Remote Gateway    [IPSec]‐[Authentication] Configuration Path  IKE+Pre‐shared Key   12345678 Key Management ...
  • Page 250 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  And there is at least one proposal entity in IKE Proposal Definition and at least one proposal entity in  IPSec  Proposal  Definition  is  same  for  both  peers.  Use  the  default  ones  in  the  setup  example  and  they are not shown in followings.    [IPSec]‐[Configuration] Configuration Path  ■ Enable  IPSec    Configuration Path  [IPSec]‐[Tunnel Configuration] ■ Enable  Tunnel  s2s‐201  Tunnel Name  WAN 1  Interface  Site to Site  Tunnel Scenario  Always on  Operation Mode    Configuration Path ...
  • Page 251 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  through the established VPN tunnel.  That means, the security gateway in branch office supports "Full Tunnel" feature and the client hosts  behind it can access not only the server or database resources in the Intranet of Network‐A at HQ,  but  also  the  Internet  in  a  secured  connection.  The  HQ  gateway  controls  and  secures  the  IP  networking request flows from the branch office.         ...
  • Page 252 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IPSec Setting  The IPSec Setting allows user to create and configure IPSec tunnels. Before you proceed ensure  that the VPN is enabled and saved. To enable VPN, go to Security > VPN > Configuration tab.    Go to Security > VPN > IPSec tab.      Enable IPSec        Configuration Window  Item  Value setting  Description Unchecked by  IPsec  Click the Enable box to enable IPSec function.  default  NetBIOS over  Unchecked by  Click the Enable box to enable NetBIOS over IPSec function.  IPSec  default  Unchecked by  NAT Traversal  Click the Enable box to enable NAT Traversal function.  default  The specified value will limit the maximum number of simultaneous IPSec  Max. Concurrent  16 is set by default  tunnel connection. The default value can be different for the purchased  IPSec Tunnels  model.  Save  N/A  Click Save to save the settings  Undo  N/A ...
  • Page 253 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      When  Add/Edit  button  is  applied,  a  series  of  configuration  screens  will  appear.  They  are  Tunnel  Configuration, Local & Remote Configuration, Authentication, IKE Phase, IKE Proposal Definition, IPSec  Phase,  and  IPSec  Proposal  Definition.  You  have  to  configure  the  tunnel  details  for  both  local  and  remote VPN devices.        Tunnel Configuration Window ...
  • Page 254 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Select Hub for a Hub role in the IPSec design.  Select Spoke for a Spoke role in the IPSec design.  Note: Hub and Spoke are available only for Site‐to‐Site VPN tunneling  specified in Tunnel Scenario. It is not available for Dynamic VPN tunneling  application.   There are three available operation modes. Always On, Failover, Load  Balance.  Failover/ Always Define whether the IPSec tunnel is a failover tunnel  function or an Always on tunnel.  Note: If this IPSec is a failover tunneling, you will need to select a primary  IPSec tunnel from which to failover to.  1. A Must fill setting  Load Balance Define whether the IPSec tunnel connection will take part in  Operation Mode  2. Alway on is  load balance function of the gateway. You will not need to select with WAN  selected by default  interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN > Load Balance tab.  Note: Failover and Load Balance functions are not available for Dynamic  VPN specified in Tunnel Scenario.  1. A Must fill setting  Encapsulation  Select the Encapsulation Protocol from the dropdown box for this IPSec  2. ESP is selected by  Protocol  tunnel. Available encapsulations are ESP and AH.  default  Check the Enable box to enable Keep alive function.  1. Unchecked by  Select Ping IP to keep live and enter the IP address to ping.  default  Enter the ping time interval in seconds.  Keep alive  2. 30s is set by  Value Range: 30 ~ 999 seconds.  default ...
  • Page 255 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Local & Remote Configuration Window Item  Value setting  Description Specify the Local Subnet IP address and Subnet Mask.  Click the Add or Delete button to add or delete a Local Subnet.    Note_1: When Dynamic VPN option in Tunnel Scenario is selected, there  A Must fill setting  Local Subnet List  will be only one subnet available.    Note_2: When Host‐to‐Site or Host‐to‐Host option in Tunnel Scenario is  selected, Local Subnet will not be available.  Note_3: When Hub and Spoke option in Hub and Spoke is selected, there  will be only one subnet available.  Click Enable box to enable Full Tunnel.  Unchecked by  Full Tunnel  Note: Full tunnel is available only for Site‐to‐Site specified in Tunnel  default  Scenario.  Remote Subnet  Specify the Remote Subnet IP address and Subnet Mask.  A Must fill setting  List  Click the Add or Delete button to add or delete Remote Subnet setting.  1. A Must fill setting.  2. Format can be a  Remote Gateway  Specify the Remote Gateway.  ipv4 address or  FQDN          Authentication Configuration Window ...
  • Page 256 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Select User Name for Local ID and enter the username. The username may  include but can’t be all numbers.  Select FQDN for Local ID and enter the FQDN.  Select User@FQDN for Local ID and enter the User@FQDN.  Select Key ID for Local ID and enter the Key ID (English alphabet or  number).  Specify the Remote ID for this IPSec tunnel to authenticate.  Selected User Name for Remote ID and enter the username. The username  may include but can’t be all numbers.  Select FQDN for Local ID and enter the FQDN.  Remote ID  An optional setting  Select User@FQDN for Remote ID and enter the User@FQDN.  Select Key ID for Remote ID and enter the Key ID (English alphabet or  number)..  Note: Remote ID will be not available when Dynamic VPN option in Tunnel  Scenario is selected.          IKE Phase Window  Item  Value setting  Description Specify the IKE version for this IPSec tunnel. Select v1 or v2  1. A must fill setting  Note: IKE versions will not be available when Dynamic VPN option in  IKE Version  2. v1 is selected by  Tunnel Scenario is selected, or AH option in Encapsulation Protocol is  default  selected.   Main Mode is set by  Specify the Negotiation Mode for this IPSec tunnel. Select Main Mode or  Negotiation Mode  default default  Aggressive Mode.  Specify the X‐Auth role for this IPSec tunnel. Select Server, Client, or None.
  • Page 257 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Note: X‐Auth Client will not be available for Dynamic VPN option selected  in Tunnel Scenario.  1. Unchecked by  default  Click Enable box to enable DPD function. Specify the Timeout and Delay  Dead Peer  2. Default Timeout  time in seconds.  Detection (DPD)  180s and  Value Range: 0 ~ 999 seconds for Timeout and Delay.  Delay 30s  1. A Must fill setting  Phase1 Key Life  Specify the Phase1 Key Life Time.  2. Default 3600s   Time  Value Range: 30 ~ 86400.  3. Max. 86400s          IKE Proposal Definition Window   Item  Value setting  Description  Specify the Phase 1 Encryption method. AES‐ auto/AES128/AES192/AES256/DES/3DES  Specify the Authentication method.  IKE Proposal      None/MD5/SHA1/SHA2‐256/SHA2‐512  A Must fill setting  Definition  Specify the DH Group  None/Group1/ Group2/ Group5/ Group14/ Group15/ Group16/ Group17/  Group18/  Check Enable box to enable this setting   ...
  • Page 258 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3. Max. 86400s          IPSec Proposal Definition Window  Item  Value setting  Description Specify the Encryption method  None/AES‐auto/AES128/AES192/AES256/DES/3DES  Specify Authentication method  IPSec Proposal  None/MD5/SHA1/SHA2‐256/SHA2‐512  A Must fill setting  Definition  Specify the PFS Group  None/Group1/ Group2/ Group5/ Group14/ Group15/ Group16/ Group17/  Group18/  Click Enable to enable this setting  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo button to cancel the settings  Back  N/A  Click Back button to return to the previous page.      Manual Key Management    When  the  Manually  option  is  selected  for  Key  Management  as  described  in  Authentication  Configuration Window, a series of configuration windows for Manual IPSec Tunnel configuration will ...
  • Page 259 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Item  Value setting  Description Select Key Management from the dropdown box for this IPSec tunnel.  In this section Manually is the option selected.  Key Management  A Must fill setting  For IKE+Pre‐shared Key and IKE+X.509 option, please refer to the table in  previous 5 pages where key management is described.  Specify the Local ID for this IPSec tunnel to authenticate.  Local ID  An optional setting  Select the Key ID for Local ID and enter the Key ID (English alphabet or  number).  Specify the Remote ID for this IPSec tunnel to authenticate.  Remote ID  An optional setting  Select Key ID for Remote ID and enter the Key ID (English alphabet or  number).        Local & Remote Configuration Window Item  Value setting  Description Local Subnet   A Must fill setting  Specify the Local Subnet IP address and Subnet Mask.  Local Netmask  A Must fill setting  Specify the Local Subnet Mask.  Remote Subnet   A Must fill setting  Specify the Remote Subnet IP address  Remote Netmask  A Must fill setting  Specify the Remote Subnet Mask.   1. A Must fill setting ...
  • Page 260 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Manual Proposal Window Item  Value setting  Description Specify the Outbound SPI for this IPSec tunnel.  Outbound SPI  Hexadecimal format  Value Range: 0 ~ FFFF.  Specify the Inbound SPI for this IPSec tunnel.  Inbound SPI  Hexadecimal format  Value Range: 0 ~ FFFF.  Specify the Encryption Method and Encryption key  Available encryption methods are DES/3DES/AES128/AES192/AES256  1. A Must fill setting   The key length for DES is 16, 3DES is 48, AES128 is 32, AES192 is 48,  Encryption  2. Hexadecimal  AES256 is 64.  format  Note: When AH option in Encapsulation is selected, encryption will not be  available.  Specify the Authentication Method and Authentication key  Available encryptions are None/MD5/SHA1/SHA2‐256   1. A Must fill setting   Enter the key string (String length by the method which choose)  Authentication  2. Hexadecimal  The key length for MD5 is 32, SHA1 is 40, SHA2‐256 is 64.  format  Note: When AH option in Encapsulation Protocol is selected, None option  in Authentication will not be available.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo button to cancel the settings ...
  • Page 261 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Tunnel Configuration Window  Item  Value setting  Description Unchecked by  Tunnel  Check the Enable box to activate the Dynamic IPSec VPN tunnel   default  1. A Must fill setting  Enter a tunnel name. Enter a name that is easy for you to identify.  Tunnel Name  2. String format can  Value Range: 1 ~ 19 characters.  be any text  1. A Must fill setting  Interface  2. WAN 1 is selected  Select WAN interface on which IPSec tunnel is to be established.  by default  1. A Must fill setting  Tunnel Scenario  2. Dynamic VPN is  The IPSec tunneling scenario is fixed to Dynamic VPN.  selected by default  1. A Must fill setting  The available operation mode is Always On. Failover and Load Balance  Operation Mode  2. Alway on is  options are not available for the Dynamic IPSec scenario.  selected by default  1. A Must fill setting  Encapsulation  Select the Encapsulation Protocol from the dropdown box for this IPSec  2. ESP is selected by  Protocol  tunnel. Available encapsulations are ESP and AH.  default ...
  • Page 262 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Authentication Configuration Window  Item  Value setting  Description 1. A Must fill setting  Select Key Management from the dropdown box for this IPSec tunnel.  Key Management  2. Pre‐shared Key  8  IKE+Pre‐shared Key: user needs to set a key (Min. 8 characters).  to 32 characters.   Specify the Local ID for this IPSec tunnel to authenticate.  Select User Name for Local ID and enter the username. The username may  include but can’t be all numbers.  Local ID  An optional setting  Select FQDN for Local ID and enter the FQDN.  Select User@FQDN for Local ID and enter the User@FQDN.  Select Key ID for Local ID and enter the Key ID (English alphabet or  number).  Specify the Remote ID for this IPSec tunnel to authenticate.  Selected User Name for Remote ID and enter the username. The username  may include but can’t be all numbers.  Select FQDN for Local ID and enter the FQDN.  Remote ID  An optional setting  Select User@FQDN for Remote ID and enter the User@FQDN.  Select Key ID for Remote ID and enter the Key ID (English alphabet or  number)..  Note: Remote ID will be not available when Dynamic VPN option in Tunnel  Scenario is selected.      For the rest IKE Phase, IKE Proposal Definition, IPSec Phase, and IPSec Proposal Definition settings, they  are  the  same  as  that  of  creating  an  IPSec  Tunnel  described  in  previous  section.  Please  refer  to  the  related description. ...

  • Page 263: Pptp

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.5  PPTP     The  Point‐to‐Point  Tunneling  Protocol  (PPTP)  is  a  method  for  implementing  virtual  private  networks.  PPTP  uses  a  control  channel  over  TCP  and  a  GRE  tunnel  operating  to  encapsulate  PPP  packets. The PPTP specification does not describe encryption or authentication features and relies on  the  Point‐to‐Point  Protocol  being  tunneled  to  implement  security  functionality.  However,  the  most  common ...
  • Page 264 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP VPN Server Scenario    Scenario Application Timing  The Scenario  diagram  illustrates  the  security  gateway  1  at  headquarter  playing  the  PPTP  VPN  server  role.  The  PPTP  tunnel  is  established  by  starting  from  PPTP  client,  the  Security  Gateway  2  in  Network‐B or the mobile device, like notebook. All client hosts behind the Security Gateway 2 or the  mobile  device  can  access  the  resources  in  the  Intranet  of  Network‐A  at  headquarters  via  this  established PPTP tunnel. Usually, these hosts at PPTP client peer access the Internet directly via the ...
  • Page 265 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  For Network‐A at HQ, following 3 tables list the parameter configuration for above example diagram of  PPTP VPN server in Network‐A.  Use default value for those parameters that are not mentioned in these tables.    [PPTP]‐[Configuration] Configuration Path  ■ Enable PPTP  Server Client/Server    [PPTP]‐[PPTP Server Configuration] Configuration Path  ■ Enable PPTP Server  192.168.101.253 Server Virtual IP  IP Pool Starting Address  10    (that means 192.168.101.10)  50    IP Pool Ending Address  (that means 192.168.101.50) Authentication Protocol  MS‐CHAP ■ Enable  128 bits MPPE Encryption    [PPTP]‐[User Account Configuration] Configuration Path  1  ID  User‐1 User‐2  User Name  1234 4321  Password  ■ Enable ■...
  • Page 266 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP VPN Client Scenario    Scenario Application Timing  Above diagram illustrates the Security Gateway 2 or the mobile device playing the PPTP VPN client role.  The PPTP tunnel is established by the PPTP client making the tunnel connection request initiation  and  the  Security  Gateway  1  in  Network‐A  of  headquarters  serves  as  the  PPTP  VPN  server  responding  to  the  request.  Once  the  tunnel  has  been  established,  all  client  hosts  behind  the  Security Gateway 2 or the mobile device can access the resources in the Intranet of Network‐A at  headquarters  via this  established PPTP tunnel. Usually, these hosts  at PPTP client peer access the  Internet directly via the WAN interface of Security Gateway 2. Only the packets whose destination is ...
  • Page 267 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Description  PPTP Tunneling is a Client and Server based tunneling technology.  The PPTP Server must have a Static IP or a FQDN, and maintain a Client list (account / password). The  Client  may  be  a  mobile  user  or  mobile  site,  and  requesting  the  PPTP  tunnel  connection  with  its  account / password.  PPTP protocol is used for establishing a PPTP VPN tunnel.  The PPTP Client’s “Default Gateway/Remote Subnet” setting determines how the Internet traffic from  PPTP client site is handled.    Parameter Setup Example  For Network‐B at Mobile Office  Following 3 tables list the parameter configuration for above example diagram of PPTP VPN client in  Network‐B.  Use default value for those parameters that are not mentioned in these tables.    [PPTP]‐[Configuration] Configuration Path  ■ Enable PPTP  Client Client/Server   ...
  • Page 268 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  However, Network‐B is in the mobile office and the subnet of its Intranet is 10.0.75.0/24. The security  gateway for Network‐B has the IP address of 10.0.75.2 for LAN interface and 118.18.81.33 for WAN  interface. It serves as a PPTP client.  The PPTP client uses "User‐1" user account to dial in the PPTP server at HQ for establishing a PPTP VPN  tunnel. So both Intranets of 10.0.75.0/24 and 10.0.76.0/24 can securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the server or database  resources in the Intranet of Network‐A at HQ in a secured link.  However, if the "Default Gateway/Remote Subnet" parameter in the Security Gateway 2 is configured  to  "Default  Gateway",  the  Internet  accessing  of  PPTP  Client  peer  also  go  through  the  established  PPTP VPN tunnel, and the Security Gateway 1 can control the accessing as same as the HQ resource  accessing.    Please  be  noted  the  "Default  Gateway/Remote  Subnet"  configuration  item.  There  are  two  options,  "Default ...
  • Page 269 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP Setting  The PPTP setting allows user  to create and configure PPTP tunnels. Before you proceed,  ensure  that  the VPN is enabled and saved. To enable VPN, go to Security > VPN > Configuration tab.  Go to Security > VPN > PPTP tab.    Enable PPTP        Enable PPTP Window  Item  Value setting  Description  Unchecked by  PPTP  Click the Enable box to activate PPTP function.  default  Specify the role of PPTP. Select Server or Client role your gateway will take.  Client/Server  A Must fill setting  Below are the configuration windows for PPTP Server and for Client.  Save   N/A  Click Save button to save the settings      As a PPTP Server     The gateway supports up to a maximum of 10 PPTP user accounts.  When Server in the Client/Server field is selected, the PPTP server configuration window will appear.     ...
  • Page 270 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PPTP Server Configuration Window  Item  Value setting  Description Unchecked by  PPTP Server  Check the Enable box to enable PPTP server role of the gateway.  default  1. A Must fill setting  Specify the PPTP server Virtual IP address. The virtual IP address will serve  Server Virtual IP  2. Default is  as the virtual DHCP server for the PPTP clients. Clients will be assigned a  192.168.0.1  virtual IP address from it after the PPTP tunnel has been established.  This is the PPTP server’s Virtual IP DHCP server. User can specify the first IP  IP Pool Starting  1. A Must fill setting  address for the subnet from which the PPTP client’s IP address will be  Address  2. Default is 10  assigned.  This is the PPTP server’s Virtual IP DHCP server. User can specify the last IP  IP Pool Ending  1. A Must fill setting  address for the subnet from which the PPTP client’s IP address will be  Address  2. Default is 100  assigned.  1. A Must fill setting  Select single or multiple Authentication Protocols for the PPTP server with  Authentication  2. Unchecked by  which to authenticate PPTP clients. Available authentication protocols are  Protocol  default  PAP/CHAP/MS‐CHAP/MS‐CHAPv2.  Specify whether to support MPPE Protocol. Click the Enable box to enable  MPPE and from dropdown box to select 40 bits/56 bits/128 bits.  ...
  • Page 271 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  User Account List Window  Item  Value setting  Description This is the PPTP authentication user account entry. You can create and add  accounts for remote clients to establish PPTP VPN connection to the  gateway device.  Max.of 10 user  Click Add button to add user account. Enter User name and password.  User Account List  accounts  Then check the enable box to enable the user.  Click Save button to save new user account.  The selected user account can permanently be deleted by clicking the  Delete button.      As a PPTP Client    When select Client in Client/Server, a series PPTP Client Configuration will appear.      PPTP Client Configuration   Item  Value setting  Description Unchecked by  PPTP Client  Check the Enable box to enable PPTP client role of the gateway.  default  Save  N/A  Click Save button to save the settings.  Undo  N/A  Click Undo button to cancel the settings.     ...
  • Page 272 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      PPTP Client Configuration Window  Item  Value setting  Description Tunnel Name  A Must fill setting  Enter a tunnel name. Enter a name that is easy for you to identify.  1. A Must fill setting  Select WAN interface on which PPTP tunneling is to be established.  Interface  2. WAN1 is selected  by default  1. A Must fill setting  There are three available operation modes. Always On, Failover, Load  2. Alwasy on is  Balance.  selected by default  Failover/ Always Define whether the PPTP client is a failover tunnel  function or an always on tunnel.  Note: If this PPTP is a failover tunneling, you will need to select a primary  IPSec tunnel from which to failover to.  Operation Mode  Load Balance Define whether the PPTP tunnel connection will take part in  load balance function of the gateway. You will not need to select which  WAN interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN & Uplink > Load Balance tab.  1. A Must fill setting.  Enter the public IP address or the FQDN of the PPTP server.  2. Format can be a  Remote IP/FQDN  ipv4 address or  FQDN  Username  A Must fill setting  Enter the Username for this PPTP tunnel to be authenticated when ...
  • Page 273 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  connect to PPTP server.  A Must fill setting  Enter the Password for this PPTP tunnel to be authenticated when connect  Password  to PPTP server.  A Must fill setting  Specify a gateway for this PPTP tunnel to reach PPTP server.   If the gateway uses its gateway IP address to connect to the internet to  Default Gateway /  connect to the PPTP server then select Default Gateway, otherwise,  Remote Subnet  specified a subnet and its netmask –the remote subnet, if the default  gateway is not used to connect to the PPTP server.   The Remote Subnet format must be IP address/netmask (e.g. 10.0.0.2/24). 1. A Must fill setting  Specify one ore multiple Authentication Protocol for this PPTP tunnel.  Authentication  2. Unchecked by  Available authentication methods are PAP/CHAP/MS‐CHAP/MS‐CHAPv2  Protocol  default  1. Unchecked by  Specify whether PPTP server supports MPPE Protocol. Click the Enable box  default  to enable MPPE.  MPPE Encryption  2. an optional setting  Note: when MPPE Encryption is enabled, the Authentication Protocol  PAP/CHAP options will not be available.  1. Unchecked by  Check the Enable box to enable NAT function for this PPTP tunnel.  NAT before  default    Tunneling  2. an optional setting  Auto is set by default  Specify the LCP Echo Type for this PPTP tunnel. Auto, User‐defined,   ...

  • Page 274: L2Tp

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.7  L2TP     Layer 2 Tunneling Protocol (L2TP) is a tunneling protocol used to support virtual private networks  (VPNs)  or  as  part  of  the  delivery  of  services  by  ISPs.  It  does  not  provide  any  encryption  or  confidentiality by itself. Rather, it relies on an encryption protocol that it passes within the tunnel to  provide privacy. This Gateway can behave as a L2TP server and a L2TP client both at the same time.  Deploy a security gateway for local office and establish a virtual private network with the remote  gateway of another office by using L2TP tunneling. So, all client hosts behind local security gateway can  make data communication with others behind remote gateway.  Or when you are a mobile user with your notebook or carrying along a security gateway and you  want  to  access  the  servers  and  database  in  company  headquarters  (HQ).  Moreover,  the  security  gateway in HQ supports the L2TP VPN server function. So you can dial in the HQ gateway and access ...
  • Page 275 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  Above diagram illustrates the security gateway at headquarters playing the L2TP VPN server role. The  L2TP tunnel is established by starting from L2TP client, the Security Gateway 2 in Network‐B or the  mobile device, like notebook. All client hosts behind the Security Gateway 2 or the mobile device  can  access  the  resources  in  the  Intranet  of  Network‐A  at  headquarters  via  this  established  L2TP  tunnel. Usually, these hosts at L2TP client peer access the Internet directly via the WAN interface of  Security  Gateway  2.  Only  the  packets  whose  destination  is  in  the  dedicated  subnet  to  Network‐A  will be transferred via the L2TP tunnel.    Scenario Description  L2TP Tunneling is a Client and Server based tunneling technology. ...
  • Page 276 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  [L2TP]‐[User Account Configuration] Configuration Path  1  ID  User‐1 User‐2  User Name  1234 4321 Password  ■ Enable ■ Enable  Account    Scenario Operation Procedure  In above diagram, Network‐A is in the headquarters, and the subnet of its Intranet is 10.0.76.0/24. The  security gateway for Network‐A has the IP address of 10.0.76.2 for LAN interface and 203.95.80.22  for WAN interface. It serves as a L2TP server.  However, Network‐B is in the mobile office and the subnet of its Intranet is 10.0.75.0/24. The security  gateway for Network‐B has the IP address of 10.0.75.2 for LAN interface and 118.18.81.33 for WAN  interface. It serves as a L2TP client.  L2TP server provides two user accounts, User‐1 and User‐2, for L2TP clients dialing in.  Establish a L2TP VPN tunnel by starting from the L2TP client site. So both Intranets of 10.0.75.0/24 and  10.0.76.0/24 can securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the server or database  resources in the Intranet of Network‐A at HQ in a secured link.     ...
  • Page 277 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  L2TP VPN Client Scenario    Scenario Application Timing  Above diagram illustrates the Security Gateway 2 or the mobile device playing the L2TP VPN client role.  The  L2TP  tunnel  is  established  by  the  L2TP  client  making  the  tunnel  connection  request  initiation  and the Security Gateway 1 in Network‐A of headquarters serves as the L2TP VPN server responding  to the request. Once the tunnel has been established, all client hosts behind the Security Gateway 2  or the mobile device can access the resources in the Intranet of Network‐A at headquarters via this  established L2TP tunnel. Usually, these hosts at L2TP client peer access the Internet directly via the  WAN interface of Security Gateway 2. Only the packets whose destination is in the dedicated subnet  to  Network‐A  will  be  transferred  via  the  L2TP  tunnel.  But  if  L2TP  client  peer  is  configured  to  all  packets are delivered via the L2TP tunnel, as shown in the diagram by configuring the L2TP tunnel is ...
  • Page 278 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  L2TP Tunneling is a Client and Server based tunneling technology.  The L2TP Server must have a Static IP or a FQDN, and maintain a Client list (account / password). The  Client  may  be  a  mobile  user  or  mobile  site,  and  requesting  the  L2TP  tunnel  connection  with  its  account / password.  L2TP protocol is used for establishing a L2TP VPN tunnel.  The L2TP Client’s “Default Gateway/Remote Subnet” setting determines how the Internet traffic from  L2TP client site is handled.  The L2TP over IPSec is usually used for BYOD devices to establish a secure VPN tunnel between mobile  employees and company office.    Parameter Setup Example  For Network‐B at Mobile Office  Following 3 tables list the parameter configuration for above example diagram of L2TP VPN client in  Network‐B.  Use default value for those parameters that are not mentioned in these tables.  [L2TP]‐[Configuration] Configuration Path  ■ Enable L2TP  Client Client/Server   ...
  • Page 279 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  security gateway for Network‐A has the IP address of 10.0.76.2 for LAN interface and 203.95.80.22  for WAN interface. It serves as a L2TP server.  However, Network‐B is in the mobile office and the subnet of its Intranet is 10.0.75.0/24. The security  gateway for Network‐B has the IP address of 10.0.75.2 for LAN interface and 118.18.81.33 for WAN  interface. It serves as a L2TP client.  The L2TP client uses "User‐1" user account to dial in the L2TP server at HQ for establishing a L2TP VPN  tunnel. So both Intranets of 10.0.75.0/24 and 10.0.76.0/24 can securely communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the server or database  resources in the Intranet of Network‐A at HQ in a secured link.  However, if the "Default Gateway/Remote Subnet" parameter in the Security Gateway 2 is configured  to  "Default  Gateway",  the  Internet  accessing  of  L2TP  Client  peer  also  go  through  the  established  L2TP VPN tunnel, and the Security Gateway 1 can control the accessing as same as the HQ resource  accessing.  Please  be  noted  that  "Default  Gateway/Remote  Subnet"  configuration  item.  There  are  two  options,  "Default ...
  • Page 280 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  L2TP Setting  The L2TP setting allows user to create and configure L2TP tunnels. Before you proceed ensure that the  VPN is enabled and saved. To enable VPN, go to Security > VPN > Configuration tab.    Go to Security > VPN > L2TP tab.    Enable L2TP       Enable L2TP Window  Item  Value setting  Description  Unchecked by  L2TP  Click the Enable box to activate L2TP function.  default  Specify the role of L2TP. Select Server or Client role your gateway will take.  Client/Server  A Must fill setting  Below are the configuration windows for L2TP Server and for Client.  Save   N/A  Click Save button to save the settings    As a L2TP Server     When select Server in Client/Server, the L2TP server Configuration will appear.     ...
  • Page 281 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  L2TP Server Configuration Item   Value setting  Description The box is unchecked  When click the Enable box  L2TP Server  by default  It will active L2TP server  The box is unchecked  When click the Enable box.  L2TP over IPSec  by default  It will enable L2TP over IPSec and need to fill in the Pre‐shared Key.  Specify the L2TP server Virtual IP  Server Virtual IP  A Must filled setting  It will set as this L2TP server local virtual IP  IP Pool Starting  Specify the L2TP server starting IP of virtual IP pool  A Must filled setting  Address  It will set as the starting IP which assign to L2TP client  IP Pool Ending  Specify the L2TP server ending IP of virtual IP pool  A Must filled setting  Address  It will set as the ending IP which assign to L2TP client  Specify the Authentication Protocol which this L2TP server allowed.  Authentication  A Must filled setting  Selected PAP/CHAP/MS‐CHAP/MS‐CHAPv2  Protocol  ‐>It will set as the authentication protocol which is checked.  Specify the MPPE Protocol which this L2TP server allowed.  When Click the Enable box  ‐>It will enable MPPE  MPPE Encryption  A Must filled setting ...
  • Page 282 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      User Account List  Item   Value setting  Description  Specify the User Account which allow client to authenticate.  Click Add button to add user account.  Click Delete button to delete user account.  Click Enable button to enable user account.  User Account List  N/A  Specify Username  ‐>Fill in the username.  Specify Password  ‐>Fill in the password  Click save button to save user account.      As a L2TP Client     When select Client in Client/Server, a series L2TP Client Configuration will appear.      L2TP Client Configuration Item Setting  Value setting  Description  L2TP Client  The box is unchecked  When click the Enable box    by default  It will activate L2TP Client.  Save  N/A  Click the Save button to save the configuration.  Undo  N/A  Click the Undo button to recovery the configuration. ...
  • Page 283 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit L2TP Client      When Add/Edit button is applied a series of configuration screen will appear.        L2TP Client Configuration Item Setting  Value setting  Description When fill in the name  Tunnel Name  A Must filled setting  It will be used to identify it in the tunnel list  Define the selected interface to be the used for this L2TP tunnel   Select WAN‐1 for this IPSec tunnel using.  Interface  A Must filled setting  (WAN‐1 is available only when WAN‐1 interface is enabled)  The same applies to other WAN interfaces (i.e. WAN‐2).  1. A Must fill setting  There are three available operation modes. Always On, Failover, Load  Operation Mode  2. Alwasy on is  Balance. ...
  • Page 284 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  selected by default  Failover/ Always Define whether the L2TP client is a failover tunnel  function or an always on tunnel.  Note: If this L2TP is a failover tunneling, you will need to select a primary  IPSec tunnel from which to failover to.  Load Balance Define whether the L2TP tunnel connection will take part in  load balance function of the gateway. You will not need to select which  WAN interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN & Uplink > Load Balance tab.  The box is  When click the Enable box.  L2TP over IPSec  unchecked by  It will enable L2TP over IPSec and need to fill in the Pre‐shared Key.  default  Remote LNS  Specify the Remote LNS IP/FQDN for this L2TP tunnel.  A Must filled setting  IP/FQDN  Fill in the IP address or FQDN.  Specify the Remote LNS Port for this L2TP tunnel.  Remote LNS Port  A Must filled setting  Fill in the value for LNS port.  Specify the Username for this L2TP tunnel to authenticate when connect  Username  A Must filled setting  to server.  Fill in the string as username.  Specify the Password for this L2TP tunnel to authenticate when connect to  Password  A Must filled setting  server.  The box is  Tunneling  unchecked by  Specify the Tunneling Password for this L2TP tunnel to authenticate. ...
  • Page 285 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Selected Disable  ‐>Disable LCP Echo and it will be not available.  Service Port  A Must filled setting  Specify the Service Port for this L2TP tunnel to use.  The box is  When click Enable  Tunnel  unchecked by  It will enable this L2TP tunnel  default  Save  N/A  Click the Save button to save the configuration.  Undo  N/A  Click the Undo button to recovery the configuration.  Back  N/A  Click the Back button to return the last page.       ...

  • Page 286: Gre

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.9  GRE     Generic  Routing  Encapsulation  (GRE)  is  a  tunneling  protocol  developed  by  Cisco  Systems  that  encapsulate  a  wide  variety  of  network  layer  protocols  inside  virtual  point‐to‐point  links  over  an  Internet Protocol internetwork.  Deploy a security gateway for local office and establish a virtual private network with the remote  gateway of another office by using GRE tunneling. So, all client hosts behind local security gateway can  make  data  communication  with  others  behind  remote  gateway.  The  most  popular  scenario  is  the  security gateway is located at a branch office. Employees in the branch office want to use their client ...
  • Page 287 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  the WAN interface of Security Gateway 2. Only the packets whose destination is in the dedicated  subnet to Network‐A will be transferred via the GRE tunnel.    Scenario Description  GRE Tunneling is similar to IPSec Tunneling, client requesting the tunnel establishment with the server.  Both the client and the server must have a Static IP or a FQDN.  Any  peer  gateway  can  be  worked  as  either  a  client  or  a  server,  even  using  the  same  set  of  configuration rule.  GRE Tunneling protocol is used for establishing a GRE VPN tunnel.    Parameter Setup Example  For Network‐A at HQ  Following 2 tables list the parameter configuration for above example diagram of GRE VPN server in  Network‐A.  Use default value for those parameters that are not mentioned in these tables.    [GRE]‐[Configuration] Configuration Path  ■ Enable GRE ...
  • Page 288 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Establish a GRE VPN tunnel by starting from the GRE client site. So both Intranets of 10.0.75.0/24 and  10.0.76.0/24 can communicate each other.  Finally, the client hosts in the Intranet of Network‐B at mobile office can access the server or database  resources in the Intranet of Network‐A at HQ in a tunnel.    GRE Tunnel at Branch Office    Scenario Application Timing  Above diagram illustrates the security gateway in headquarters playing the GRE client role. In fact, the  GRE tunnel establishment can be started from either site. The GRE tunnel is established by starting  from GRE client, the Security Gateway 2 in Network‐B. All client hosts behind the Security Gateway  2 or the mobile device can access the resources in the Intranet of Network‐A at headquarters via  this established GRE tunnel. Usually, these hosts at GRE client peer access the Internet directly via  the WAN interface of Security Gateway 2. Only the packets whose destination is in the dedicated  subnet to Network‐A will be transferred via the GRE tunnel. But if GRE client peer is configured to all  packets are delivered via the GRE tunnel, as shown in the diagram by configuring the GRE tunnel is  the  default  gateway  at  GRE  client  peer,  the  Internet  accessing  packets  will  be  also  sent  to  the  Security  Gateway  1  in  Network‐A  and  be  re‐transferred  to  the  Internet.  That  means  the  Internet  accessing of GRE Client peer is also controlled by the Security Gateway 1, the LGRE VPN server. ...
  • Page 289 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Any  peer  gateway  can  be  worked  as  either  a  client  or  a  server,  even  using  the  same  set  of  configuration.  GRE Tunneling protocol is used for establishing a GRE VPN tunnel.  If the GRE server at HQ supports DMVPN Hub function, like Cisco router as the VPN concentrator, the  GRE client at branch office can activate the DMVPN spoke function here since it is implemented by  GRE over IPSec tunneling.  The GRE Client’s “Default Gateway/Remote Subnet” setting determines how the Internet traffic from  GRE client site is handled.    Parameter Setup Example  For Network‐B at Branch Office  Following 2 tables list the parameter configuration for above example diagram of GRE VPN server in  Network‐B.  Use default value for those parameters that are not mentioned in these tables.    [GRE]‐[Configuration] Configuration Path  ■ Enable GRE   ...
  • Page 290 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Security  Gateway  1.  So  both  Intranets  of  10.0.75.0/24  and  10.0.76.0/24  can  communicate  each  other.  Finally, the client hosts in the Intranet of Network‐B at branch office can access the server or database  resources in the Intranet of Network‐A at HQ in a tunnel.  However, if the "Default Gateway/Remote Subnet" parameter in the Security Gateway 2 is configured  to "Default Gateway", the Internet accessing of GRE Client peer also go through the established GRE  VPN  tunnel,  and  the  Security  Gateway  1  can  control  the  accessing  as  same  as  the  HQ  resource  accessing.     ...
  • Page 291 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  GRE Setting  The GRE setting allows user to create and configure GRE tunnels. Before you proceed, ensure that the  VPN is enabled and saved. To enable VPN, go to Security > VPN > Configuration tab.    Go to Security > VPN > GRE tab.    Enable GRE        Enable GRE Window  Item  Value setting  Description Unchecked by  GRE Tunnel  Click the Enable box to enable GRE function.  default  It specifies the maximum number of simultaneous GRE tunnel  1. 32 is set by default  Max. Concurrent  connections.  2. Max. of 32  GRE Tunnels  Note: The maximum supported tunnels can be different for the purchased  connections  gateway.  Save  N/A  Click Save button to save the settings  Undo  N/A  Click Undo button to cancel the settings      Create/Edit GRE tunnel      When Add/Edit button is applied, a GRE Rule Configuration screen will appear. ...
  • Page 292 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      GRE Rule Configuration Window  Item  Value setting  Description Tunnel Name  A Must fill setting  Enter a tunnel name. Enter a name that is easy for you to identify.  1. A Must fill setting  Select WAN interface on which GRE tunnel is to be established.   Interface  2. WAN 1 is selected    by default  There are three available operation modes. Always On, Failover, Load  Balance.  Failover/ Always Define whether the GRE tunnel is a failover tunnel  function or an Always on tunnel.  Note: If this GRE is a failover tunneling, you will need to select a primary  GRE tunnel from which to failover to.  1. A Must fill setting  Load Balance Define whether the GRE tunnel connection will take part in  Operation Mode  2. Alway on is  load balance function of the gateway. You will not need to select with WAN  selected by default  interface as the system will automatically utilize the available WAN  interfaces to balance traffic loads. For more details on WAN Load Balance,  refer to Load Balance Usage in this manual. On gateway’s web‐based  utility, go to Basic Network > WAN & Uplink > Load Balance tab.  Note: Failover and Load Balance functions are not available for Dynamic  VPN specified in Tunnel Scenario. ...
  • Page 293 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Tunnel IP  An Optional setting  Enter the Tunnel IP address.  Enter the Remote IP address of remote GRE tunnel gateway. Normally this  Remote IP  A Must fill setting  is the public IP address of the remote GRE gateway.  Key  An Optional setting  Enter the Key for the GRE connection.  1. A Must fill setting  TTL  Specify TTL hop‐count value for this GRE tunnel.   2. 1 to 255 range  1. Unchecked by  Check the Enable box to enable Keep alive function.  Keep alive  default  Select Ping IP to keep live and enter the IP address to ping.  2. 5s is set by default  Enter the ping time interval in seconds.  Specify a gateway for this GRE tunnel to reach GRE server.   If the gateway uses its gateway IP address to connect to the internet to  Default Gateway /  connect to the GRE server then select Default Gateway, otherwise,  A Must fill setting  Remote Subnet  specified a subnet and its netmask –the remote subnet, if the default  gateway is not used to connect to the GRE server.   The Remote Subnet format must be IP address/netmask (e.g. 10.0.0.2/24). Unchecked by  Specify whether the gateway will support DMVPN Spoke for this GRE  DMVPN Spoke  default  tunnel. Check Enable box to enable DMVPN Spoke.  2. Pre‐shared Key 8  Enter a DMVPN spoke authentication Pre‐shared Key.  IPSec Pre‐shared  to 32 character ...

  • Page 294: Openvpn

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.1.b  OpenVPN   OpenVPN  is  an  application  that  implements  virtual  private  network  (VPN)  techniques  for  creating  secure point‐to‐point or site‐to‐site connections in routed or bridged configurations and remote access  facilities.  It  uses  a  custom  security  protocol  that  utilizes  SSL/TLS  for  key  exchange.  It  is  capable  of  traversing network address translators (NATs) and firewalls.   OpenVPN allows peers  to authenticate each other using a Static Key (pre‐shared key) or certificates.  When  used  in  a  multi‐client‐server  configuration,  it  allows  the  server  to  release  an  authentication  certificate ...
  • Page 295 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  As  shown  in  the  diagram,  the  M2M‐IoT  Gateway  is  configured  as  an  OpenVPN  TUN  Client,  and  connects to an OpenVPN UN Server. Once the OpenVPN TUN connection is established, the connected  TUN client will be assigned a virtual IP (10.8.0.2) which is belong to a virtual subnet that is different to  the local subnet in Control Center. With such connection, the local networked devices will get a virtual  IP  10.8.0.x  if  its  traffic  goes  through  the  OpneVPN  TUN  connection  when  Redirect  Internet  Traffic  settings  is  enabled;  Besides,  the  SCADA  Server  in  Control  Center  can  access  remote  attached  serial  device(s) with the virtual IP address (10.8.0.2). ...
  • Page 296 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Open VPN Setting  Go to Security > VPN > OpenVPN tab.    The OpenVPN setting allows user to create and configure OpenVPN tunnels.     Enable OpenVPN    Enable  OpenVPN  and  select  an  expected  configuration,  either  server  or  client,  for  the  gateway  to  operate.      Configuration  Item  Value setting  Description  OpenVPN  The box is unchecked by  Check the Enable box to activate the OpenVPN function.  default  Server/  Server  Configuration  is  When Server is selected, as the name indicated, server configuration will ...
  • Page 297 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  As an OpenVPN Server     If  Server  is  selected,  an  OpenVPN  Server  Configuration  screen  will  appear.  OpenVPN  Server  Configuration window can let you enable the OpenVPN server function, specify the virtual IP address  of OpenVPN server, when remote OpenVPN clients dial in the and the authentication protocol.         OpenVPN Server Configuration  Item  Value setting  Description  OpenVPN  The box is unchecked by  Click the Enable to activate OpenVPN Server functions.  Server  default.  Protocol  1. A Must filled setting  Define the selected Protocol for connecting to the OpenVPN Server.
  • Page 298 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.   Select TCP , or TCP /UDP  2. By default TCP is  selected.  ‐> The TCP protocol will be used to access the OpenVPN Server, and Port  will be set as 4430 automatically.   Select UDP  ‐> The UDP protocol will be used to access the OpenVPN Server, and Port  will be set as 1194 automatically.  Port  1. A Must filled setting  Specify the Port for connecting to the OpenVPN Server.  2. By default 4430 is  Value Range: 1 ~ 65535.  set.  Tunnel  1. A Must filled setting  Specify the type of Tunnel Scenario for connecting to the OpenVPN Server. Scenario  2. By default TUN is  It can be TUN for TUN tunnel scenario, or TAP for TAP tunnel scenario.  selected.  Authorization  1. A Must filled setting  Specify the authorization mode for the OpenVPN Server.  ...
  • Page 299 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  the connected OpenVPN clients. Note: Gateway will be available only when TAP is chosen in Tunnel Device,  and  DHCP‐Proxy Mode is unchecked (disabled).  Netmask  By default ‐ select one ‐  Specify the Netmask setting for the OpenVPN server. It will be assigned to  is selected.  the connected OpenVPN clients.  Value Range: 255.255.255.0/24 (only support class C)    Note_1:  Netmask  will  be  available  when  TAP  is  chosen  in  Tunnel  Device,  and  DHCP‐Proxy Mode is unchecked (disabled).  Note_2:  Netmask  will  also  be  available  when  TUN  is  chosen  in  Tunnel  Device.  Redirect ...
  • Page 300 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  When  Advanced  Configuration  is  selected,  an  OpenVPN  Server  Advanced  Configuration  screen  will  appear.    OpenVPN Server Advanced Configuration Item  Value setting  Description TLS Cipher  1. A Must filled setting.  Specify the TLS Cipher from the dropdown list.  2. TLS‐RSA‐WITH‐ It  can  be  TLS‐RSA‐WITH‐AES128‐SHA  /  TLS‐DHE‐DSS‐AES256‐SHA  /  TLS‐ AES128‐SHA is selected  DHE‐DSS‐AES128‐SHA / TLS‐RSA‐WITH‐AES256‐SHA / TLS‐RSA‐WITH‐RC4‐ by default  MD5 / None.  Note: TLS Cipher will be available only when TLS is chosen in Authorization  Mode. ...
  • Page 301 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Fragment  2. The value is 1500 by  Value Range: 0 ~ 1500. default  Note: Tunnel UDP Fragment will be available only when UDP is chosen in  Protocol.  Tunnel UDP  1. An Optional setting.  Check the Enable box to activate the Tunnel UDP MSS‐Fix Function. MSS‐Fix  2. The box is unchecked  Note:  Tunnel  UDP  MSS‐Fix  will  be  available  only  when  UDP  is  chosen  in  by default.  Protocol.  CCD‐Dir  1. An Optional setting.  Specify the CCD‐Dir Default File. Default File  2. String format: any text  Value Range: 0 ~ 256 characters.  Client  1. An Optional setting.  Specify the Client Connection Script.
  • Page 302 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  As an OpenVPN Client     If Client is selected, an OpenVPN Client List screen will appear.      When  Add  button  is  applied,  OpenVPN  Client  Configuration  screen  will  appear.  OpenVPN  Client  Configuration window let you specify the required parameters for an OpenVPN VPN client, such as  "OpenVPN  Client  Name",  "Interface",  "Protocol",  "Tunnel  Scenario",  "Remote  IP/FQDN",  "Remote  Subnet", "Authorization Mode", "Encryption Cipher", "Hash Algorithm" and tunnel activation.        OpenVPN Client Configuration  Item  Value setting  Description ...
  • Page 303 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  OpenVPN Client  A Must filled setting  The OpenVPN Client Name will be used to identify the client in the tunnel  Name  list.  Value Range: 1 ~ 32 characters.  Interface  1. A Must filled  Define the physical interface to be used for this OpenVPN Client tunnel. setting  2. By default WAN‐1  is selected.  Protocol  1. A Must filled  Define the Protocol for the OpenVPN Client.  Select TCP  setting  2. By default TCP is  ‐>The OpenVPN will use TCP protocol, and Port will be set as 443  selected.  automatically.   Select UDP  ‐> The OpenVPN will use UDP protocol, and Port will be set as 1194  automatically.  Port  1. A Must filled  Specify the Port for the OpenVPN Client to use.  Value Range: 1 ~ 65535.  setting  2. By default 443 is ...
  • Page 304 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Key will be displayed. Local Endpoint IP  A Must filled setting  Specify the Local Endpoint IP Address. Address  Note: Local Endpoint IP Address will be available only when Static Key is  chosen in Authorization Mode.  Remote Endpoint  A Must filled setting  Specify the Remote Endpoint IP Address. IP Address  Note: Remote Endpoint IP Address will be available only when Static Key is  chosen in Authorization Mode.  Static Key  A Must filled setting  Specify the Static Key. Note:  Static  Key  will  be  available  only  when  Static  Key  is  chosen  in  Authorization Mode.  Encryption Cipher  By default Blowfish  Specify the Encryption Cipher. is selected.  It can be Blowfish/AES‐256/AES‐192/AES‐128/None.  Hash Algorithm  By default SHA‐1 is  Specify the Hash Algorithm.
  • Page 305 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  When  Advanced  Configuration  is  selected,  an  OpenVPN  Client  Advanced  Configuration  screen  will  appear.      OpenVPN Advanced Client Configuration  Item  Value setting  Description  TLS Cipher  1. A Must filled setting.  Specify the TLS Cipher from the dropdown list.  2. TLS‐RSA‐WITH‐ It can be TLS‐RSA‐WITH‐AES128‐SHA / TLS‐DHE‐DSS‐AES256‐SHA / TLS‐ AES128‐SHA is selected  DHE‐DSS‐AES128‐SHA  /  TLS‐RSA‐WITH‐AES256‐SHA  /  TLS‐RSA‐WITH‐ by default  RC4‐MD5 / None.  Note:  TLS  Cipher  will  be  available  only  when  TLS  is  chosen  in  Authorization Mode. ...
  • Page 306 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Note:  User  Name will  be  available  only  when  TLS  is  chosen in  Authorization Mode.  Bridge TAP to  By default VLAN 1 is  Specify  the setting  of  “Bridge  TAP  to” to  bridge  the  TAP  interface  to  a  selected  certain local network interface or VLAN.  Note: Bridge TAP to will be available only when TAP is chosen in Tunnel  Scenario and NAT is unchecked.  Firewall  The box is unchecked  Check the box to activate the Firewall Protection function.  Protection ...

  • Page 307: Firewall

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3  Firewall  The  firewall  functions  include  Packet  Filters,  URL  Blocking,  Web  Content  Filters,  MAC  Control,  Application  Filters,  IPS  and  some  firewall  options.  The  supported  function  can  be  different  for  the  purchased gateway.      9.3.1  Firewall Configuration      Enable Firewall check box will activate all firewall functions. The firewall configuration allows user  to enable or disable all functions including Packet Filters, URL Blocking, Web Content Filters, MAC  Control, Application Filters, IPS, and Firewall Options.  Go to Security > Firewall > Configuration Tab. ...

  • Page 308: Packet Filter

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3.3  Packet Filter      "Packet Filter" function can let you define some filtering rules for incoming and outgoing packets. So  the gateway can control what packets are allowed or blocked to pass through it. A packet filter rule  should indicate from and to which interface the packet enters and leaves the gateway, the source  and  destination IP addresses, and destination service port type and port number. In addition, the  time schedule to which the rule will be active.    Packet Filter with White List Scenario    Scenario Application Timing  When the administrator of the gateway wants to allow only specific packets through the gateway, he  can use the "Packet Filters" function to carry out to allow specific packets by defining the white list  as shown in above diagram. Certainly, when the administrator wants to deny only specific packets  from going through, he can use the "Packet Filters" function by defining the black list to carry out to  meet the requirement. It is contrasting to above diagram.    Scenario Description  To only allow dedicated packets that match to one packet filtering rule to flow through the gateway  and block other packets that are not defined in the “Packet Filter Rule List” entry. ...
  • Page 309 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "Packet Filters" enabling.  Use default value for those parameters that are not mentioned in the tables.    [Packet Filter]‐[Configuration] Configuration Path  ■ Enable  Packet Filters  Deny all to pass except those match the following rules.  Black List / White List    [Packet Filter]‐[Packet Filter Rule List] Configuration Path  1  ID  Access 80  Access 443 Rule Name  IP Range: 10.0.75.200 ~ 10.0.75.250 IP Range: 10.0.75.200 ~ 10.0.75.250 Source IP  Specific IP Address: 0.0.0.0 Specific IP Address: 0.0.0.0  Destination IP  User‐defined Service: 80 ~ 80 User‐defined Service: 443 ~ 443 Destination Port  TCP  Protocol  ■ Enable  ■ Enable Rule    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface, 118.18.81.33 for WAN‐...
  • Page 310 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Packet Filter Setting  The  packet  filter  setting  allows  user  to  create  and  customize  packet  filter  policies  to  allow  or  reject  specific inbound/outbound packets through the router based on their office setting.  Go to Security > Firewall > Packet Filter Tab.      Enable Packet Filter        Enabling Packet Filters  Item Name  Value setting  Description The box is unchecked by  Packet Filter  Check the Enable box to activate Packet Filter function  default  When Deny those match the following rules is selected, as the name  Deny those match the  Black List /  suggest, packets specified in the rules will be blocked –black listed. In  following rules is set by ...
  • Page 311 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Packet Filter Rules    The  gateway  allows  you  to  customize  your  packet  filtering  rules.  It  supports  up  to  a  maximum  of  20  filter rule sets.         When Add button is applied, Packet Filter Rule Configuration screen will appear.      Packet Filter Rule Configuration  Item Name  Value setting  Description 1. String format can be  Enter a packet filter rule name. Enter a name that is easy for you to  Rule Name  any text  remember.  2. A Must filled setting  Define the selected interface to be the packet‐entering interface of the  router. If the packets to be filtered are coming from LAN to WAN then ...
  • Page 312 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  2. By default Any is  router. If the packets to be filtered are entering from LAN to WAN then  selected  select WAN for this field. Or VLAN‐1 to WAN then select WAN for this  field. Other examples are VLAN‐1 to VLAN‐2. VLAN‐1 to WAN.  Select Any to filter packets leaving the router from any interfaces.  Please note that two identical interfaces are not accepted by the router.  i.e. VLAN‐1 to VLAN‐1.  This field is to specify the Source IP address.  Select Any to filter packets coming from any IP addresses.  Select Specific IP Address to filter packets coming from an IP address.  1. A Must filled setting  Select IP Range to filter packets coming from a specified range of IP  Source IP  2. By default Any is  address.  selected  Select IP Address‐based Group to filter packets coming from a pre‐defined  group. Note: group must be pre‐defined before this option become  available. Refer to Object Definition > Grouping > Host grouping. You may  also access to create a group by the Add Rule shortcut button.  This field is to specify the Destination IP address.  Select Any to filter packets that are entering to any IP addresses.  Select Specific IP Address to filter packets entering to an IP address  entered in this field.  Select IP Range to filter packets entering to a specified range of IP address  1. A Must filled setting  entered in this field.  Destination IP  2. By default Any is  Select IP Address‐based Group to filter packets entering to a pre‐defined  selected  group selected. Note: group must be pre‐defined before this selection  become available. Refer to Object Definition > Grouping > Host grouping.  You may also access to create a group by the Add Rule shortcut button.  Setting done through the Add Rule button will also appear in the Host  grouping setting screen.  This field is to specify the Source MAC address.  Select Any to filter packets coming from any MAC addresses. ...
  • Page 313 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  known Service is selected, otherwise select User‐defined Service and  specify a port range.  Then for Destination Port, select a predefined port dropdown box when  Well‐known Service is selected, otherwise select User‐defined Service and  specify a port range.  For Protocol, select UDP to filter UDP packets   Then for Source Port, select a predefined port dropdown box when Well‐ known Service is selected, otherwise select User‐defined Service and  specify a port range.  Then for Destination Port, select a predefined port dropdown box when  Well‐known Service is selected, otherwise select User‐defined Service and  specify a port range.  For Protocol, select GRE to filter GRE packets   For Protocol, select ESP to filter ESP packets  For Protocol, select SCTP to filter SCTP packets   For Protocol, select User‐defined to filter packets with specified port  number. Then enter a pot number in Protocol Number box.  Apply Time Schedule to this rule, otherwise leave it as Always.  Time Schedule  A Must filled setting  If the dropdown list is empty ensure Time Schedule is pre‐configured.  Refer to Object Definition > Scheduling > Configuration tab  The box is unchecked by  Rule  Click Enable box to activate this rule then save the settings.  default.  Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings  When the Back button is clicked the screen will return to the Packet Filters  Back  N/A  Configuration page.     ...

  • Page 314: Url Blocking

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3.5  URL Blocking    "URL Blocking"  function can  let you define blocking or allowing rules for  incoming and outgoing  Web  request  packets.  With  defined  rules,  gateway  can  control  the  Web  requests  containing  the  complete URL, partial domain name, or pre‐defined keywords. For example, one can filter out or allow  only the Web requests based on domain input suffixes like .com or .org or keywords like “bct” or “mpe”.  An  URL  blocking  rule  should  specify  the  URL,  partial  domain  name, or  included keywords  in  the  Web requests from and to the gateway and also the destination service port. Besides, a certain time  schedule can be applied to activate the URL Blocking rules during pre‐defined time interval(s).  The ...
  • Page 315 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  When  the  administrator  of  the  gateway  wants  to  block  the  Web  requests  with  some  dedicated  patterns,  he  can  use  the  "URL  Blocking"  function  to  block  specific  Web  requests  by  defining  the  black  list  as  shown  in  above  diagram.  Certainly,  when  the  administrator  wants  to  allow  only  the  Web ...
  • Page 316 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  URL Blocking Setting    The URL Blocking setting allows user to create and customize URL blocking policies to allow or reject  http packets with specific keyword, domain name, or URL. In "URL Blocking" page, there are three  configuration windows. They are the "Configuration" window, "URL Blocking Rule List" window, and  "URL Blocking Rule Configuration" window.  The "Configuration" window can let you activate the URL blocking function and specify to black listing  or to white listing the packets defined in the "URL Blocking Rule List" entry. In addition, log alerting  can be enabled to record on‐going events for any disallowed Web request packets. Refer to "System  Status" in "6.1.1 System Related" section in this user manual for how to view recorded log.     The "URL Blocking Rule List" window lists all your defined URL blocking rule entry. And finally, the  "URL Blocking Rule Configuration" window can let you define URL blocking rules. The parameters in  a  rule  include  the  rule  name,  the  Source  IP  or  MAC,  the  URL/Domain  Name/Keyword,  the  destination service ports, the integrated time schedule rule and the rule activation.    Go to Security > Firewall > URL Blocking Tab.    Enable URL Blocking        Configuration  Item  Value setting ...
  • Page 317 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Create/Edit URL Blocking Rules  The Gateway supports up to a maximum of 20 URL blocking rule sets. Ensure that the URL Blocking is enabled  before we can create blocking rules.       When Add button is applied, the URL Blocking Rule Configuration screen will appear.      URL Blocking Rules Configuration  Item  Value setting  Description  1. String format can be any  Specify an URL Blocking rule name. Enter a name that is easy for you to  Rule Name  text  understand.  2. A Must filled setting  This field is to specify the Source IP address.  Select Any to filter packets coming from any IP addresses.   Select Specific IP Address to filter packets coming from an IP address  entered in this field.   Select IP Range to filter packets coming from a specified range of IP  Source IP  1. A Must filled setting    2. Any is set by default  address entered in this field.   Select IP Address‐based Group to filter packets coming from a pre‐ defined group selected. Note: group must be pre‐defined before this  option become available. Refer to Object Definition > Grouping > Host ...
  • Page 318 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  selection become available. Refer to Object Definition > Grouping >  Host grouping.   Specify URL, Domain Name, or Keyword list for URL checking.  1. A Must filled setting   In the Black List mode, if a matched rule is found, the packets will be  URL / Domain  2. Supports up to a  Name /  maximum of 10 Keywords  dropped.   In the White List mode, if a matched rule is found, the packets will be  Keyword  in a rule by using the  delimiter “;”.  accepted and the others which don’t match any rule will be dropped.  This field is to specify the Destination Port number.   Select Any to filter packets going to any Port.   Select Specific Service Port to filter packets going to a specific Port entered in  Destination  1. A Must filled setting  Port  2. Any is set by default  this field.   Select Port Range to filter packets going to a specific range of Ports entered in  this field.  Apply a specific Time Schedule to this rule, otherwise leave it as (0) Always.  Time  A Must filled setting  If the dropdown list is empty ensure Time Schedule is pre‐configured. Refer to  Schedule Rule  Object Definition > Scheduling > Configuration tab.  ...

  • Page 319: Mac Control

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3.9  MAC Control    "MAC  Control"  function  allows  you  to  assign  the  accessibility  to  the  gateway  for  different  users  based on device’s MAC address, including wired hosts or WiFi stations.  MAC Control with Black List Scenario    Scenario Application Timing  When the administrator of the gateway wants to reject some client hosts with specific MAC addresses  in the Intranet to connect to the gateway, he can use the "MAC Control" function to carry out to  reject by defining the black list as shown in above diagram. Certainly, when the administrator wants  to allow only the client hosts with dedicated MAC addresses to connect to the gateway, he can use  the  "MAC  Control"  function  by  defining  the  white  list  to  carry  out  to  meet  the  requirement.  It  is  contrasting to above diagram. ...
  • Page 320 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "MAC Control" enabling.  Use default value for those parameters that are not mentioned in the tables.    [MAC Control]‐[Configuration] Configuration Path  ■ Enable MAC Control  Allow all to pass except those match the following rules.  Black List / White List  ■ Enable Log Alert    [MAC Control]‐[MAC Control Rule List] Configuration Path  ID  Block JP NB Rule Name  20:6A:6A:6A:6A:6B MAC Address  ■ Enable Rule    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface, 118.18.81.33 for WAN‐...
  • Page 321 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  MAC Control Setting  The MAC control setting allows user to create and customize MAC address policies to allow or reject  packets with specific source MAC address. Before you proceed, ensure that the Firewall is enabled  and saved. Go to Security > Firewall > Configuration tab.    Go to Security > Firewall > MAC Control Tab.    Enable MAC Control        Enabling MAC Control  Item  Value setting  Description The box is unchecked by  MAC Control  Check the Enable box to activate the MAC filter function  default  When Deny MAC Address Below is selected, as the name suggest, packets  Black List /  Deny MAC Address  specified in the rules will be blocked –black listed. In contrast, with Allow  White List  Below is set by default  MAC Address Below, you can specifically white list the packets to pass and  the rest will be blocked.  The box is unchecked by  Log Alert  Check the Enable box to activate Event Log.  default  Known MAC  Select a MAC Address from LAN Client List. Click the Copy to to copy the  from LAN PC  N/A  selected MAC Address to the filter rule.  List  Save  N/A ...
  • Page 322 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit MAC Control Rules    The gateway supports up to a maximum of 20 filter rule sets. Ensure that the MAC Control is enabled  before we can create control rules.       When Add button is applied, Filter Rule Configuration screen will appear.      MAC Control Rule Configuration  Item  Value setting  Description 1. String format can be  Enter a MAC Control rule name. Enter a name that is easy for you to  Rule Name  any text  remember.  2. A Must fill setting  1. MAC Address string  MAC Address  (Use: to  Format  Specify the Source MAC Address to filter rule.  Compose)  2. A Must fill setting  Apply Time Schedule to this rule, otherwise leave it as Always.  1. A Must filled setting.  Time  2. (0) Always is selected  If the dropdown list is empty ensure Time Schedule is pre‐configured.  Schedule  by default  Refer to Object Definition > Scheduling > Configuration tab.  The box is unchecked by  Click the Enable box to activate this rule.  Enable  default.  Save ...

  • Page 323: Ips

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3.d  IPS       Intrusion  Prevention  System  (IPS)  is  network  security  appliances  that  monitor  network  and/or  system activities for malicious activity. The main functions of IPS are to identify malicious activity,  log  information  about  this  activity,  attempt  to  block/stop  it  and  report  it.  You  can  enable  the  IPS  function and check the listed intrusion activities when needed. There are some intrusion prevention  items need a further Threshold parameter to work properly for intrusion detection. You can enable  the  log  alerting  so  that  system  will  record  Intrusion  events  when  corresponding  intrusions  are  detected. ...
  • Page 324 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  web‐based utility of Gateway, so remote users or unknown users can request those services from  the gateway.    Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "IPS" enabling.  Use default value for those parameters that are not mentioned in the tables.    [IPS]‐[Configuration] Configuration Path ■ Enable ISP  ■ Enable Log Alert    [IPS]‐[Intrusion Prevention] Configuration Path  ■ Enable 300 Packets/second SYN Flood Defense  ■ Enable 200 Packets/second Port Scan Detection  ■ Enable Block IP Spoof  ■ Enable Block TCP Flag Scan    Scenario Operation Procedure  In above diagram, the gateway detects incoming packets which TCP ports are 25, 80,110,443 and 8080  then forward to transfer the E‐mail service requests to the LAN servers and send the replies from  LAN servers back to the requester.  System will block lots of packets in seconds.         ...
  • Page 325 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  IPS Setting  The  Intrusion  Prevention  System  (IPS)  setting  allows  user  to  customize  intrusion  prevention  rules  to  prevent malicious packets.  Go to Security > Firewall > IPS Tab.    Enable IPS Firewall        Configuration  Item  Value setting  Description The box is unchecked by  IPS  Check the Enable box to activate IPS function  default  The box is unchecked by  Log Alert  Check the Enable box to activate Event Log.  default  Save  N/A  Click Save to save the settings  Undo  N/A ...
  • Page 326 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.      Intrusion Prevention  Item  Value setting  Description SYN Flood  Click Enable box to activate this intrusion prevention rule and  1. A Must filled setting   Defense  enter the traffic threshold in this field.  2. The box is unchecked by default.  UDP Flood  3. Traffic threshold is set to 300 by  Click Enable box to activate this intrusion prevention rule and  Defense  default  enter the traffic threshold in this field.  4. The value range can be from 10 to  ICMP Flood  Click Enable box to activate this intrusion prevention rule and  Defense  10000.  enter the traffic threshold in this field.  1. A Must filled setting   2. The box is unchecked by default.  Port Scan  3. Traffic threshold is set to 200 by  Click Enable box to activate this intrusion prevention rule and  Defection  default  enter the traffic threshold in this field.    4. The value range can be from 10 to  10000.  Block Land  Attack  Block Ping of  Death ...
  • Page 327 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Block  Traceroute  Block Fraggle  Attack  1. A Must filled setting   2. The box is unchecked by default.  ARP Spoofing  3. Traffic threshold is set to 300 by  Click Enable box to activate this intrusion prevention rule and  Defence  default  enter the traffic threshold in this field.  4. The value range can be from 10 to  10000.  Save  NA  Click Save to save the settings  Undo  NA  Click Undo to cancel the settings       ...

  • Page 328: Options

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  9.3.f  Options       There are some useful functions in this page.     First, “Stealth Mode” lets gateway not to respond to port scans from the WAN so that makes it less  susceptible to discovery and attacks on the Internet.     Second, ”SPI” enables gateway to record the packet information like IP address, port address, ACK,  SEQ number and so on while they pass through the router. And the gateway checks every incoming  packet to detect if this packet is valid.     Third, “Discard Ping from WAN” makes any host on the WAN side can`t ping this product. It means  this device won`t reply any ICMP packet from Internet.     And  finally,  “Remote  Administrator  Hosts”  enables  only  the  LAN  users  to  browse  the  web‐based  utility  to  perform  administration  task  locally.  This  feature  also  enables  you  to  perform  administration task also from a remote host. If this feature is enabled, only the specified IP address ...
  • Page 329 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Parameter Setup Example  Following tables list the parameter configuration as an example for the gateway in above diagram with  "SPI" enabling.    [Options]‐[Firewall Options] Configuration Path  ■ Enable SPI    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface and 118.18.81.200 for  WAN interface. It serves as a NAT router.  Activate the SPI feature at the Gateway.  Users in Network‐A initiate to access cloud server through Gateway. Sometimes, unknown users will  simulate the Packet but use different Src IP to masquerade.  System will block such packets from unknown users.    Discard Ping from WAN and Remote Administrator Hosts Scenario     ...
  • Page 330 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Scenario Description   Enable the Discard Ping from WAN function to prevent security leak when local users surf the internet.  Following tables list the parameter configuration as an example for the gateway in above diagram.    [Options]‐[Firewall Options] Configuration Path  ■ Enable Discard Ping from WAN  ■ Enable HTTPS , ANY : 8080 Remote Administrator Hosts    Please disable “SPI” Function.    Scenario Operation Procedure  In  above  diagram,  the  Gateway  is  the  gateway  of  Network‐A  and  the  subnet  of  its  Intranet  is  10.0.75.0/24. The gateway has the IP address of 10.0.75.2 for LAN interface and 118.18.81.200 for  WAN interface. It serves as a NAT router.  Activate the features at the Gateway.  Remote users can’t get response via Ping Utility, but can access the web‐based utility of Gateway via  port 8080 of TCP.   ...
  • Page 331 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Firewall Options Setting  The firewall options setting allows network administrator to modify the behavior of the firewall and to  enable Remote Router Access Control.  Go to Security > Firewall > Options Tab.    Enable Firewall Options      Firewall Options  Item  Value setting  Description The box is unchecked by  Stealth Mode  Check the Enable box to activate the Stealth Mode function  default.  The box is checked by  SPI  Check the Enable box to activate the SPI function  default.  Discard Ping  The box is unchecked by  Check the Enable box to activate the Discard Ping from WAN function  from WAN  default.      Define Remote Administrator Host    The router allows network administrator to manage router remotely. The network administrator can  assign specific IP address and service port to allow accessing the router.   ...
  • Page 332 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Remote Administrator Host Definition Item  Value setting  Description  Protocol  HTTP is set by default  Select HTTP or HTTPS method for router access.  This field is to specify the remote host to assign access right for remote  access.  Select Any IP to allow any remote hosts  IP  A Must filled setting  Select Specific IP to allow the remote host coming from a specific subnet.  An IP address entered in this field and a selected Subnet Mask to compose  the subnet.  1. 80 for HTTP by default  Service Port  2. 443 for HTTPS by  This field is to specify a Service Port to HTTP or HTTPS connection.  default  Enabling the  The box is unchecked by  Click Enable box to activate this rule.  rule  default.  Save  N/A  Click Enable box to activate this rule then save the settings.  Undo  N/A  Click Undo to cancel the settings ...

  • Page 333: Chapter B Administration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter b  Administration  b.1  Configure & Manage    Configure & Manage refers to enterprise‐wide administration of distributed systems including (and  commonly in practice) computer systems. Centralized management has a time and effort trade‐off that  is related to the size of the company, the expertise of the IT staff, and the amount of technology being  used.  This  device  supports  many  system  management  protocols,  such  as  Command  Script,  TR‐069,  SNMP, and Telnet with CLI. You can setup those configurations in the "Configure & Manage" section.    b.1.1  Command Script    Command script configuration is the application that allows administrator to setup the pre‐defined  configuration in plain text style and apply configuration on startup.  Go to Administration > Command Script > Configuration Tab.    Enable Command Script Configuration     ...
  • Page 334 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Configuration  Item  Value setting  Description The box is unchecked by  Configuration  Check the Enable box to activate the Command Script function.  default      Edit/Backup Plain Text Command Script        You can edit the plain text configuration settings in the configuration screen as above.  Plain Text Configuration  Item   Value setting  Description  Clean  NA  Clean text area. (You should click Save button to further clean the  configuration already saved in the system.)  Backup  NA  Backup and download configuration. Save  NA  Save configuration      ...
  • Page 335 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The supported plain text configuration items are shown in the following list. For the settings that can be  executed  with  standard  Linux  commands,  you  can  put  them  in  a  script  file,  and  apply  to  the  system  configure  with  STARTUP  command.  For  those  configurations  without  corresponding  Linux  command  set to configure, you can configure them with proprietary command set.    Configuration Content  Key  Value  Description  setting  OPENVPN_ENABLED  1 : enable ...
  • Page 336 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  ICMP request packets to the destination specified in  PPP_PING_IPADDR.  PPP_PING_IPADDR  IP  Specify an IP address as the target for sending DNS query/ICMP  request.  PPP_PING_INTVL  seconds  Specify the time interval for between two DNS Query or ICMP  checking packets.  STARTUP  Script file  For the configurations that can be configured with standard Linux  commands, you can put them in a script file, and apply the script  file with STARTUP command.  For example,  STARTUP=#!/bin/sh  STARTUP=echo “startup done” > /tmp/demo      Plain Text System Configuration with Telnet    In  addition  to  the  web‐style  plain  text  configuration  as  mentioned  above,  the  gateway  system  also  allow ...

  • Page 337: B.1.3 Tr-069

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.1.3  TR‐069     TR‐069  (Technical  Report  069)  is  a  Broadband  Forum  technical  specification  entitled  CPE  WAN  Management  Protocol  (CWMP).  It  defines  an  application  layer  protocol  for  remote  management  of  end‐user devices, like this gateway device. As a bidirectional SOAP/HTTP‐based protocol, it provides the  communication  between  customer‐premises  equipment  (CPE)  and  Auto  Configuration  Servers  (ACS).  The Security Gateway is such CPE. ...
  • Page 338 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  The ACS server can configure, upgrade with latest FW and monitor these gateways.  Remote gateways inquire the ACS server for jobs to do in each time period.  The ACS server can ask the gateways to execute some urgent jobs.  Parameter Setup Example  Following tables list the parameter configuration as an example for the Gateway 1 in above diagram  with "TR‐069" enabling.  Use default value for those parameters that are not mentioned in the tables.    [TR‐069]‐[Configuration] Configuration Path  ■ Enable TR‐069  ACS URL  http://qaamit.acslite.com/cpe.php ACS User Name  ACSUserName ACSPassword ACS Password  ConnectionRequest Port  8099 ConnReqUserName ConnectionRequest User Name  ConnectionRequest Password  ConnReqPassword ■ Enable   Interval 900 Inform    Scenario Operation Procedure  In above diagram, the ACS server can manage multiple gateways in the Internet. The "Gateway 1" is  one of them and has 118.18.81.33 IP address for its WAN‐1 interface.  When all remote gateways have booted up, they will try to connect to the ACS server.  Once the connections are established successfully, the ACS server can configure, upgrade with latest  FW and monitor these gateways.  Remote gateways inquire the ACS server for jobs to do in each time period.  If  the  ACS  server  needs  some  urgent  jobs  to  be  done  by  the  gateways,  it  will  issue  the  "Connection  Request" ...
  • Page 339 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  TR‐069 Setting    In "TR‐069" page, there is only one configuration window for TR‐069 function. In the window, you  must  specify  the  related  information  for  your  security  gateway  to  connect  to  the  ACS.  Drive  the  function to work by specifying the URL of the ACS server, the account information to login the ACS  server, the service port and the account information for connection requesting from the ACS server,  and  the time interval for job inquiry.  Except the  inquiry time, there are no activities  between the  ACS server and the gateways until the next inquiry cycle. But if the ACS server has new jobs that are  expected  to  do  by  the  gateways  urgently,  it  will  ask  these  gateways  by  using  connection  request  related information for immediate connection for inquiring jobs and executing. ...
  • Page 340 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  by default.  Standard : the ACS Server is a standard one, which is fully comply with  TR‐069.  AMIT’s ACS Data Model : Select this data model if you intend to use  AMIT’s Cloud ACS Server to managing the deployed gateways.  ACS URL  A Must filled setting  You can ask ACS manager provide ACS URL and manually set  ACS Username  A Must filled setting  You can ask ACS manager provide ACS username and manually set  ACS Password  A Must filled setting  You can ask ACS manager provide ACS password and manually set  1. A Must filled setting  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Port and  2. By default 8099 is  Port  manually set  set  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Username  A Must filled setting  UserName  and manually set  ConnectionRequest  You can ask ACS manager provide ACS ConnectionRequest Password and  A Must filled setting  Password  manually set  The box is checked by  When the Enable box is checked, the gateway (CPE) will periodicly  send  Inform  default  inform message to ACS Server.  The value is 900 by  Inform Interval ...

  • Page 341: Snmp

    (such  as  type  and  description  of  the  variable),  are  described  by  Management Information Bases (MIBs).  The device supports several public MIBs and one private MIB for the SNMP agent. The supported  MIBs  are  as  follow:  MIB-II (RFC 1213, Include IPv6), IF-MIB, IP-MIB, TCP-MIB, UDP-MIB, SMIv1 and SMIv2, SNMPv2-TM and SNMPv2-MIB, and AMIB (AMIT Private MIB) SNMP Management Scenario   ...
  • Page 342 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Scenario Application Timing  There are two application scenarios of SNMP Network Management Systems (NMS). Local NMS is in  the Intranet and manage all devices that support SNMP protocol in the Intranet. Another one is the  Remote  NMS  to  manage  some  devices  whose  WAN  interfaces  are  connected  together  by  using  a  switch  or  a  router  with  UDP  forwarding.  If  you  want  to  manage  some  devices  and  they  all  have  supported  SNMP  protocol,  use  either  one  application  scenario,  especially  the  management  of  devices in the Intranet. In managing devices in the Internet, the TR‐069 is the better solution. Please ...
  • Page 343 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  In  above  diagram,  the  NMS  server  can  manage  multiple  devices  in  the  Intranet  or  a  UDP‐reachable  network. The "Gateway 1" is one of the managed devices, and it has the IP address of 10.0.75.2 for  LAN interface and 118.18.81.33 for WAN‐1 interface. It serves as a NAT router.  At  first  stage,  the  NMS  manager  prepares  related  information  for  all  managed  devices  and  records  them in the NMS system. Then NMS system gets the status of all managed devices by using SNMP  get commands.  When the manager wants to configure the managed devices, the NMS system allows him to do that by  using  SNMP  set  commands.  The  "UserName1"  account  is  used  if  the  manager  uses  SNMPv3  protocol for configuring the "Gateway 1". Only the "UserName1" account can let the "Gateway 1" ...
  • Page 344 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  SNMP Setting  The  SNMP  allows  user  to  configure  SNMP  relevant  setting  which  includes  interface,  version,  access  control and trap receiver.   Go to Administration > Configure & Manage > SNMP tab.    Enable SNMP         SNMP  Item  Value setting  Description Select the interface for the SNMP and enable SNMP functions.  When Check the LAN box.  1.The LAN box is  SNMP Enable  It will activate SNMP functions and you can access SNMP from LAN side.  checked by default  When Check the WAN box.  It will activate SNMP functions and you can access SNMP from WAN side.  Select the version for the SNMP  When Check the v1 box.  1.The v1 box is  It means you can access SNMP by version 1.  Supported ...
  • Page 345 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Undo  N/A  Click Undo to cancel the settings      Create/Edit Multiple Community    The  SNMP  allows  you  to  custom  your  access  control  for  version  1  and  version  2  user.  The  router  supports up to a maximum of 10 community sets.        When Add button is applied, Multiple Community Rule Configuration screen will appear.      Multiple Community Rule Configuration Item  Value setting  Description 1. Read Only is  selected by default  Specify this version 1 or version v2c user’s community that will be allowed ...
  • Page 346 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit User Privacy    The  SNMP  allows  you  to  custom  your  access  control  for  version  3  user.  The  router  supports  up  to  a  maximum of 128 User Privacy sets.      When Add button is applied, User Privacy Rule Configuration screen will appear.      User Privacy Rule Configuration  Item  Value setting  Description User Name  1. A Must filled  Specify the User Name for this version 3 user.  setting  The maximum length of the user name is 32.  2. String format: any  text  Password ...
  • Page 347 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Privacy Mode  1. noAuthNoPriv is  Specify the Privacy Mode for this version 3 user.  selected by default  Selected the noAuthNoPriv.  You do not use any authentication types and encryption protocols.  Selected the authNoPriv.  You must specify the Authentication and Password.  Selected the authPriv.  You must specify the Authentication, Password, Encryption and Privacy  Key.  Privacy Key  1. String format: any  When your Privacy Mode is authPriv, you must specify the Privacy Key for  text  this version 3 user.  The minimum length of the privacy key is 8.  The maximum length of the privacy key is 64.  Authority  1. Read is selected  Specify this version 3 user’s Authority that will be allowed Read Only (GET  by default  and GETNEXT) or Read‐Write (GET, GETNEXT and SET) access respectively.  OID Filter Prefix  1. The default value  The OID Filter Prefix restricts access for this version 3 user to the sub‐tree  is 1  rooted at the given OID.  2. A Must filled  The range of the each OID number is 1‐2080768.  setting  3. String format: any  legal OID  Enable  1.The box is checked  Click Enable to enable this version 3 user.  by default   Save  N/A ...
  • Page 348 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    When you selected v2c, the configuration screen is exactly the same as that of v1, except the version.  When you selected v3, the configuration screen will provide more setting items for the version 3 Trap.    Trap Event Receiver Rule Configuration Item  Value setting  Description 1. A Must filled  setting  Specify the trap Server IP.   Server IP  2. String format: any  The DUT will send trap to the server IP.  Ipv4 address  1. String format: any  port number  Specify the trap Server Port.  2. The default SNMP  Server Port  You can fill in any port number. But you must ensure the port number is  trap port is 162  not to be used.  3. A Must filled  setting ...
  • Page 349 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Select the version for the trap  Selected the v1.  The configuration screen will provide the version 1 must filled items.  1. v1 is selected by  SNMP Version  Selected the v2c.  default  The configuration screen will provide the version 2c must filled items.  Selected the v3.  The configuration screen will provide the version 3 must filled items.  1. A v1 and v2c Must  filled setting  Specify the Community Name for this version 1 or version v2c trap.  Community Name  2. String format: any  The maximum length of the community name is 32.  text  1. A v3 Must filled  setting  Specify the User Name for this version 3 trap.  User Name  2. String format: any  The maximum length of the user name is 32.  text  1. A v3 Must filled  When your Privacy Mode is authNoPriv or authPriv, you must specify the  setting  Password for this version 3 trap.  Password  2. String format: any  The minimum length of the password is 8.  text  The maximum length of the password is 64.  Specify the Privacy Mode for this version 3 trap.  Selected the noAuthNoPriv.  1. A v3 Must filled  You do not use any authentication types and encryption protocols.  setting  Selected the authNoPriv. ...
  • Page 350 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Undo  N/A  Click Undo to cancel the settings.  Back  N/A  Click the Back button to return the last page.    Edit SNMP Options    If you use some particular private MIB, you must fill the enterprise name, number and OID.      Options  Item  Value setting  Description  1. The default value is  AMIT  Specify the Enterprise Name for the particular private MIB.  Enterprise Name  2. A Must filled setting  The maximum length of the enterprise name is 10.  3. String format: any  text  The default value is  12823  (AMIT Enterprise  Enterprise  Specify the Enterprise Number for the particular private MIB.  Number)  Number  The range of the enterprise number is 1‐2080768.  2. A Must filled setting  3. String format: any  number  1. The default value is  1.3.6.1.4.1.12823.4.4.9  Specify the Enterprise OID for the particular private MIB. ...

  • Page 351: Telnet With Cli

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.1.7  Telnet with CLI      A  command‐line  interface  (CLI),  also  known  as  command‐line  user  interface,  and  console  user  interface  are  means  of  interacting  with  a  computer  program  where  the  user  (or  client)  issues  commands to the program in the form of successive lines of text (command lines). The interface is  usually implemented with a command line shell, which is a program that accepts commands as text  input and converts commands to appropriate operating system functions. Programs with command‐ line interfaces are generally easier to automate via scripting. The device supports both Telnet and  SSH (Secure Shell) CLI with default service port 23 and 22, respectively.     Telnet & SSH Scenario   ...
  • Page 352 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  privileged user name and password.  The data packets between the Local Admin and the Gateway or between the Remote Admin and the  Gateway can be plain texts or encrypted texts. Suggest they are plain texts in the Intranet for Local  Admin to use "Telnet" utility, and encrypted texts in the Internet for Remote Admin to use "SSH"  utility.    Parameter Setup Example  Following table lists the parameter configuration as an example for the Gateway in above diagram with  "Telnet with CLI" enabling at LAN and WAN interfaces.  Use default value for those parameters that are not mentioned in the table.    Configuration Path  [Telnet with CLI]‐[Configuration] LAN: ■ Enable   WAN: ■ Enable Telnet with CLI  Telnet: Service Port 23   ■ Enable Connection Type  SSH: Service Port 22   ■ Enable    Scenario Operation Procedure  In  above  diagram,  "Local  Admin"  or  "Remote  Admin"  can  manage  the  "Gateway"  in  the  Intranet  or  Internet. The "Gateway" is the gateway of Network‐A, and the subnet of its Intranet is 10.0.75.0/24. ...
  • Page 353 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Telnet with CLI Setting  The  Telnet  with  CLI  setting  allows  administrator  to  access  this  device  through  the  traditional  Telnet  program.  Before  you  can  telnet  (login)  to  the  device,  please  configure  the  related  settings  and  password  with  care.  The  password  management  part  allows  you  to  set  root  password for  logging  telnet and SSH. ...
  • Page 354 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Configuration  Item  Value setting  Description  root  1. String: any text but no  Type old password and specify new password to change root password.   Note: You are highly recommended to change the default telnet password with  blank character  yours before the device is deployed.  2. The default password  for telnet is ‘m2mamit’.   Save  N/A  Click Save to save the settings  Undo  N/A  Click Undo to cancel the settings       ...

  • Page 355: System Operation

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.3  System Operation    System Operation allows the network administrator to manage system, settings such as web‐based  utility  access  password  change,  system  information,  system  time,  system  log,  firmware/configuration backup & restore, and reset & reboot.    b.3.1  Password & MMI    Go to Administration > System Operation > Password & MMI tab.    Change Password     Change password screen allows network administrator to change the web‐based MMI login password  to access gateway.    Change Password  Item  Value Setting  Description  1. String: any text  2. The default  Old Password  Enter the current password to enable you unlock to change password.  password for web‐ based MMI is ‘admin’.   New Password  String: any text  Enter new password.  New Password  String: any text ...
  • Page 356 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  elapsed. The setting allows administrator to enable automatic logout and set the logout idle time.  When the login timeout is disabled, the system won’t logout the administrator automatically.          Web UI  Item  Value Setting  Description  Enter the login trial counting value.   If someone tried to login the web GUI with incorrect password for more  3 times is set by  Login  than the counting value, an warning message “Already reaching  default  maximum Password‐Guessing times, please wait a few seconds!” will be  displayed and ignore the following login trials.  The Enable box is  Check the Enable box to activate the auto logout function, and specify the  Login Timeout  unchecked by default  maximum idle time as well.  Select the protocol that will be used for GUI access. It can be GUI Access  http/https is selected  http/https, http only, or https only. Protocol ...

  • Page 357: System Information

    The  display  also  shows  the  current  System  time.  It  is  particularly  useful  when firmware has been upgraded and system configuration file has been loaded.    Go to Administration > System Operation > System Information tab.        System Name  Item  Value Setting  Description  1. an optional item  Enter the system name for identification purpose.   System Name  2. AMIT is set by  It can be the manufacture, or any name for a device deployment.  default.        System Information  Item  Value Setting  Description  It displays the WAN Type of WAN‐1 Interface Internet connection  WAN Type  N/A  configured. ...

  • Page 358: System Time

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.3.5  System Time      The gateway provides manually setup and auto‐synchronized approaches for the administrator to  setup the system time for the gateway.    Go to Administration > System Operation > System Time tab.        System Time Information Item  Value Setting  Description 1. It is an optional item.  Select a time zone where this device locates.  Time Zone  2. Not yet configured is  selected by default.  Check the Enable button to activate the time auto‐synchronization  1. Checked by default.  function with a certain NTP server.  Auto‐ 2. Auto is selected by  You can enter the IP or FQDN for the NTP server you expected, or leave it  synchronization  default.  as auto mode so that the available server will be used for time  synchronization one by one. 1. It is an optional item.  Check the Enable button to activate the daylight saving function.  Daylight Saving ...
  • Page 359 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    The  first  one  is  “Sync  with  Timer  Server”.  Based  on  your  selection  of  time  zone  and  time  server  in  above  time information  configuration  window,  system  will  communicate  with  time  server  by  NTP  Protocol to get system date and time after you click on the Sync with Timer Server button.     Note:  Remember  to  select  a  correct  time  zone  for  the  device,  otherwise,  you  will  just  get  the  UTC  (Coordinated Universal Time) time, not the local time for the device.  ...

  • Page 360: System Log

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.3.7  System Log    System  Log  screen  contains  various  event  log  tools  facilitating  network  administrator  to  perform local event logging and remote reporting.     Go to Administration > System Operation > System Log tab.          View & Email Log History    View  button  is  provided  for  network  administrator  to  view  log  history  on  the  gateway.  Email  Now  button enables administrator to send instant Email for analysis. ...
  • Page 361 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.        Web Log List Window  Item  Value Setting  Description Time column  N/A  It displays event time stamps  Log column  N/A  It displays Log messages    Web Log List Button Description  Item  Value setting  Description Previous  N/A  Click the Previous button to move to the previous page.  Next  N/A  Click the Next button to move to the next page.  First  N/A  Click the First button to jump to the first page.  Last  N/A  Click the Last button to jump to the last page.  Download  N/A  Click the Download button to download log to your PC in tar file format.  Clear  N/A  Click the Clear button to clear all log.  Back  N/A  Click Back button to return to the previous page. ...
  • Page 362 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Web Log Type Category Setting Window Item  Value Setting  Description System  Checked by default  Check to log system events and to display in the Web Log List window.  Attacks  Checked by default  Check to log attack events and to display in the Web Log List window.  Drop  Checked by default  Check to log packet drop events and to display in the Web Log List window. Check to log system login events and to display in the Web Log List  Login message  Checked by default  window.  Debug  Un‐checked by default  Check to log debug events and to display in the Web Log List window.    Email Alert    Email Alert screen allows network administrator to select the type of event to log and be sent to the  destined Email account.    Email Alert Setting Window  Item  Value Setting  Description Check Enable box to enable sending event log messages to destined Email  Enable  Un‐checked by default  account defined in the E‐mail Addresses blank space.  Select one email server from the Server dropdown box to send Email. If  none has been available, click the Add Object button to create an outgoing  Server  N/A ...
  • Page 363 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Syslogd  Syslogd  screen  allows  network  administrator  to  select  the  type  of  event  to  log  and  be  sent  to  the  designated Syslog server.    Syslogd Setting Window Item  Value Setting  Description Un‐checked by  Check Enable box to activate the Syslogd function, and send event logs to a syslog  Enable  default  server  Select one syslog server from the Server dropdown box to sent event log to.   If none has been available, click the Add Object button to create a system log server.  Server  N/A  You may also add an system log server from the Object Definition > External Server >...

  • Page 364: Backup & Restore

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.3.9  Backup & Restore      In  the  Backup  &  Restore  window,  you  can  upgrade  the  device  firmware  when  new  firmware  is  available, and also backup / restore the device configuration.     In addition to the factory default settings, you can also customize a special configuration setting as a  customized  default  value.  With  this  customized  default  value,  you  can  reset  the  device  to  the  expected default setting if needed.   ...

  • Page 365: B.3.B Reboot & Reset

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.3.b  Reboot & Reset      For  some  special  reason  or  situation,  you  may  need  to  reboot  the  gateway  or  reset  the  device  configuration  to  its  default  value.  In  addition  to  perform  these  operations  through  the  Power  ON/OFF, or pressing the reset button on the device panel, you can do it through the web GUI too.      In  the  Reboot  &  Reset  window,  you  can  reboot  this  device  by  clicking  the  “Reboot”  button,  and  reset this device to default settings by clicking the “Reset” button. ...

  • Page 366: Ftp

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.5  FTP  The File  Transfer  Protocol (FTP)  is  a  standard network  protocol  used  to  transfer computer  files between a  client  and  server on  a computer  network.  FTP  is  built  on  a  client‐server  model  architecture  and  uses  separate  control  and  data  connections  between  the  client  and  the  server. FTP  users ...

  • Page 367: Server Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.5.1  Server Configuration      This section allows user to setup the  embedded  FTP and SFTP server  for retrieving the interested  fog files.    Go to Administration > FTP > Server Configuration tab.    Enable FTP Server        Configuration  Item  Value setting  Description Check Enable box to activate the embedded FTP Server function. With the FTP Server enabled, you can retrieve or delete the stored log  The box is unchecked by  FTP  files via FTP connection.  default.  Note: The embedded FTP Server is only for log downloading, so no any  write permission is implemented for user file upload to the storage.  Specify a port number for FTP connection. The gateway will listen for  FTP Port  Port 21 is set by default  incoming FTP connections on the specified port.  300 seconds is set by  Specify the maximum timeout interval for the FTP connection. Supported  Timeout  default.  range is 60 to 7200 seconds. ...
  • Page 368 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Check the Enable box to activate the support of PASV mode for a FTP  PASV Mode  Optional setting  connection from FTP clients.  Port Range of  Port 50000 ~ 50031 is  Specify the port range to allocate for PASV style data connection. PASV Mode  set by default.  Auto Report  Check the Enable box to activate the support of overriding the IP address  External IP in  Optional setting  advertising in response to the PASV command.  PASV Mode  ASCII Transfer  Check the Enable box to activate the support of ASCII mode data transfers. Optional setting  Mode  Binary mode is supported by default.  FTPS (FTP over  Check the Enable box to activate the support of secure connections via  Optional setting  SSL/TLS)  SSL/TLS.      Enable SFTP Server   ...

  • Page 369: User Account

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.5.3  User Account      This section allows user to setup user accounts for logging to the embedded FTP and SFTP server to  retrieve the interested fog files.    Go to Administration > FTP > User Account tab.    Create/Edit FTP User Accounts    When Add button is applied, User Account Configuration screen will appear.   Configuration  Item  Value setting  Description  User Name  String : non‐blank string  Enter the user account for login to the FTP server.  Password  String : no blank  Enter the user password for login to the FTP server.  Directory  N/A   Select a root directory after user login. ...

  • Page 370: B.7  Diagnostic

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.7  Diagnostic    This  gateway  supports  simple  network  diagnosis  tools  for  the  administrator  to  troubleshoot  and  find the root cause of the abnormal behavior or traffics passing through the gateway. There can be  a  Packet  Analyzer  to  help  record  the  packets  for  a  designated  interface  or  specific  source/destination  host,  and  another  Ping  and  Tracert  tools  for  testing  the  network  connectivity  issues. ...
  • Page 371 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  3. NOTE that File Size can not  Size and Unit for the split files. be less than 4 KB  Define the interface(s) that Packet Analyzer should work on. At least, one interface is required, but multiple selections are also  accepted.  The supported interfaces can be:   WAN: When the WAN is enabled at Physical Interface, it  can be selected here.   Packet Interfaces  ASY: This means the serial communication interface. It is  An optional setting  used to capture packets appearing in the Field  Communication. Therefore, it can only be selected when  specific field communication protocol, like Modbus, is  enabled.   VAP: This means the virtual AP. When WiFi and VAP are  enabled, it can be selected here.  Save  N/A  Click the Save button to save the configuration.  Click the Undo button to restore what you just configured back to  Undo  N/A  the previous setting.    Once you enabled the Packet Analyzer function on specific Interface(s), you can further specify some  filter rules to capture the packets which matched the rules.   ...
  • Page 372 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Capture Fitters  Item  Value setting  Description  Filter  Optional setting  Check Enable box to activate the Capture Filter function.   Source MACs  Optional setting  Define the filter rule with Source MACs, which means the source MAC  address of packets.   Packets which match the rule will be captured.  Up to 10 MACs are supported, but they must be separated with “;”,  e.g. AA:BB:CC:DD:EE:FF; 11:22:33:44:55:66  The packets will be captured when match any one MAC in the rule.  Source IPs  Optional setting  Define the filter rule with Source IPs, which means the source IP address  of packets.   Packets which match the rule will be captured.  Up to 10 IPs are supported, but they must be separated with “;”,  e.g. 192.168.1.1; 192.168.1.2  The packets will be captured when match any one IP in the rule.  Source Ports  Optional setting  Define the filter rule with Source Ports, which means the source port of  packets.   Packets which match the rule will be captured.  Up to 10 IPs are supported, but they must be separated with “;”,  e.g. 80; 53  The packets will be captured when match any port in the rule.  Destination MACs  Optional setting  Define the filter rule with Destination MACs, which means the  destination MAC address of packets.  ...

  • Page 373: Diagnostic Tools

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  b.7.3  Diagnostic Tools      The  Diagnostic  Tools  provide  some  frequently  used  network  connectivity  diagnostic  tools  (approaches) for the network administrator to check the device connectivity.    Go to Administration > Diagnostic > Diagnostic Tools tab.        Diagnostic Tools  Item  Value setting  Description This allows you to specify an IP / FQDN and the test interface, so system  Ping Test  Optional Setting  will try to ping the specified device to test whether it is alive after  clicking on the Ping button. A test result window will appear beneath it.  command is a network diagnostic tool for displaying  Trace route (tracert) the route (path) and measuring transit delays of packets across an IP  network. Trace route proceeds until all (three) sent packets are lost for  more than twice, then the connection is lost and the route cannot be  evaluated.   Tracert Test  Optional setting  First, you need to specify an IP / FQDN, the test interface and the  protocol (UDP or ICMP), and by default, it is UDP.  ...

  • Page 374: Chapter D Service

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Chapter d  Service  d.1  Cellular Toolkit    In  Cellular  Toolkit  Service  section,  the  device  supports  Data  Usage,  SMS,  SIM  PIN,  USSD,  and  Network Scan. You can setup these aspects of cellular applications by using embedded 3G/LTE module  in the device.    d.1.1  Data Usage     Most mobile phone users have no unlimited data plan so the telecom charges may exceed the  bill  upper  limit.  Data  Usage feature  can  monitor  the  network  traffic  and  show  a  simple  chart  so  that  users can easily control the condition.  ...
  • Page 375 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    When  Add  button  is  applied,  3G/4G  Data  Usage  Profile  Configuration  screen  will  appear.  You  can  create up to four data usage profiles, one profile for each SIM card used in the Gateway.      3G/4G Data Usage Profile Configuration  Item Setting  Value setting  Description  SIM Select  3G/4G‐1 and SIM A by  Choose a cellular interface (3G/4G‐1 or 3G/4G‐2), and a SIM card bound to  default.  the selected cellular interface to configure its data usage profile.  Carrier Name  It is an optional item.  Fill in the Carrier Name for the selected SIM card for identification. Cycle Period  Days by default  The first box has three types for cycle period. They are Days, Weekly and  Monthly. ...

  • Page 376: Sms

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.1.3  SMS     Short  Message  Service  (SMS)  is  a  text  messaging  service  component  of  phone,  Web,  or  mobile  communication systems. It uses standardized communications protocols to allow fixed line or mobile   13 phone devices to exchange short text messages.   SMS as used on modern handsets originated from radio telegraphy in radio memo pagers using  standardized  phone  protocols.  These  were  defined  in  1985  as  part  of  the  Global  System  for  Mobile  Communications (GSM) series of standards as a means of sending messages of up to 160 characters to ...
  • Page 377 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.     ...
  • Page 378 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  SMS Summary    Show Unread SMS, Received SMS, Remaining SMS, and edit SMS context to send, read SMS from SIM  card.        SMS Summary  Item  Value setting  Description  If SIM card insert to router first time, unread SMS value is zero. When  Unread SMS  N/A  received the new SMS but didn’t read, this value plus one.  This value record the existing SMS numbers from SIM card, When received  Received SMS  N/A  the new SMS, this value plus one.  This value is SMS capacity minus received SMS, When received the new  Remaining SMS  N/A  SMS, this value minus one.  Click New SMS button, a New SMS screen appears. User can set the SMS  New SMS   N/A  setting from this screen. Refer to New SMS in the next page.  Click SMS Inbox button, a SMS Inbox List screen appears. User can read or  SMS Inbox  N/A  delete SMS, reply SMS or forward SMS from this screen. Refer to SMS  Inbox List in the next page.    New SMS  You can set the SMS setting from this screen.     ...
  • Page 379 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    New SMS  Item  Value setting  Description Write the receivers to send SMS. User need to add the semicolon and  Receivers  N/A  compose multiple receivers that can group send SMS.  Write the SMS context to send SMS. The router supports up to a maximum  Text Message  N/A  of 1023 character for SMS context length.  If send SMS OK, result will show Send OK, otherwise Send Failed will be  Result  N/A  displayed.   Send  N/A  Click Send button, SMS will send.      SMS Inbox List  You can read or delete SMS, reply SMS or forward SMS from this screen.       SMS Inbox List  Item  Value setting  Description ID  N/A  The number or SMS.  From Phone  N/A  What the phone number from SMS  Number  Timestamp ...

  • Page 380: Sim Pin

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.1.5  SIM PIN  Sometimes we will activate a password on mobile phones to prevent other people accessing our  phones  when  phones get  lost  or  stolen.  Generally  speaking,  this  password  setting  can  be applied  on  end devices (e.g. mobile phone) or SIM card. The later one is what we are going to focus at this section.  With most cases in the world, users need to insert a SIM card (a.k.a. UICC) into end devices to get  on  cellular  network  for  voice  service  or  data  surfing.  The  SIM  card  is  usually  released  by  mobile  operators  or  service  providers.  Each  SIM  card  has  a  unique  number  (so‐called  ICCID)  for  network  owners or service providers to identify each subscriber. As SIM card plays an important role between ...
  • Page 381 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    [Step 1]                     [Step 2]                      [Step 3]              Step 1: Pres “Unlock” button to unlock a SIM card.  Step  2:  Enter  the  correct  PIN  code,  and  then  press  “OK”.  Please  note  an  important  message  “3  attempts  remaining” on top of screen. The maximum times of failure trial are 3. If you  enter  incorrect  PIN  code for  three  times,  this SIM  card  will  be  locked and  you  can’t  try  your ...
  • Page 382 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  SIM PIN Setting    With  the  SIM  PIN  Function  window,  it  allows  you  to  enable  or  disable  SIM  lock  (which  means  protected by PIN code), or change PIN code. You can also see the information of remaining times of  failure trials as we mentioned earlier. If you run out of these failure trials, you need to get a PUK  code to unlock SIM card.    Go to Applications > Mobile Application > SIM PIN Tab    Select a SIM Card        Configuration Window  Item   Value setting  Description  Physical  The box is 3G/4G‐1  by  Choose a cellular interface (3G/4G‐1 or 3G/4G‐2) to change the SIM PIN  Interface  default  setting for the selected SIM Card. ...
  • Page 383 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Enable / Change PIN Code  Enable or Disable PIN code (password) function, and even change PIN code function. SIM function Window  Item Setting  Value setting  Description  SIM lock  Depend on SIM card  Click the Enable button to activate the SIM lock function.  For the first time you want to enable the SIM lock function, you have to   fill in the PIN code as well, and then click Save button to apply the setting. Remaining times  Depend on SIM card  Represent the remaining trial times for the SIM PIN unlocking.  Save  NA  Click the Save button to apply the setting. Change PIN  NA  Click the Change PIN code button to change the PIN code (password). Code  If the SIM Lock function is not enabled, the Change PIN code button is  disabled. In the case, if you still want to change the PIN code, you have to  enable the SIM Lock function first, fill in the PIN code, and then click the  Save button to enable. After that, You can click the Change PIN code  button to change the PIN code. ...
  • Page 384 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    Note: If you changed the PIN code for a certain SIM card, you must also change the corresponding PIN  code specified in the Basic Network > WAN & Uplink > Internet Setup > Connection with SIM Card  page. Otherwise, it may result in wrong SIM PIN trials with invalid (old) PIN code.    Unlock with a PUK Code    The PUK Function window is only available for configuration if that SIM card is locked by PUK code.  It means that SIM card is locked and needs additional PUK code to unlock. Usually it happens after too  many  trials  of  incorrect  PIN  code,  and  the  remaining  times  in  SIM  Function  table  turns  to  0.  In  this  situation, you need to contact your service provider and request a PUK code for your SIM card, and try  to  unlock  the  locked  SIM  card  with  the  provided  PUK  code.  After  unlocking  a SIM  card  by  PUK  code  successfully, the SIM lock function will be activated automatically. ...
  • Page 385 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  PIN code.     Scenario of activating PIN code on SIM card  An operation owner would like to enable SIM lock function with a default PIN code “0000” on a  new SIM card. This SIM card was inserted in SIM‐A slot for 3G/4G‐1 WAN connection.  Configuration:  Configuration Path  [Cellular Toolkit]‐[SIM PIN]‐[Configuration] 3G/4G‐1  Physical Interface  SIM Status  Ready  SIM‐A  SIM Selection  SIM Function  [Cellular Toolkit]‐[SIM PIN]‐[SIM Function] Configuration Path  Enable, PIN Code: 0000 SIM Lock  [Display Remaining Times] Remaining Times     Scenario of changing PIN code on SIM card  An operation owner would like to change PIN code from default “0000” to “1234” on a SIM card.  This SIM card was inserted in SIM‐A slot for 3G/4G‐1 WAN connection.  Configuration:  [Cellular Toolkit]‐[SIM PIN]‐[Configuration] Configuration Path  3G/4G‐1  Physical Interface  SIM PIN  SIM Status  SIM‐A  SIM Selection  SIM Function  [Cellular Toolkit]‐[SIM PIN]‐[SIM Function]‐[Change PIN Code]  Configuration Path ...
  • Page 386 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  An operation owner entered incorrect PIN code at configuration page for 3G/4G‐1 WAN, and then  it caused that SIM card was locked by PUK code. He called service number, and he was informed the  PUK code for his SIM card is “12345678”. Then he tried to unlock that SIM card with that PUK code,  and set a new PIN code “5678”.  Configuration:  [Cellular Toolkit]‐[SIM PIN]‐[Configuration] Configuration Path  Physical Interface  3G/4G‐1  SIM PIN  SIM Status  SIM Selection  SIM‐A    PUK Function  [Service]‐[SIM PIN]‐[PUK Function] Configuration Path  PUK Lock  PUK Status  [Display Remaining Times] Remaining Times  12345678  PUK Code  5678  New PIN Code         ...

  • Page 387: Ussd

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.1.7  USSD     Unstructured Supplementary Service Data (USSD) is a protocol used by GSM cellular telephones to  communicate  with  the  service  provider's  computers.  USSD  can  be  used  for  WAP  browsing,  prepaid  callback  service,  mobile‐money  services,  location‐based  content  services,  menu‐based  information   14 services, and as part of configuring the phone on the network.   An USSD message is up to 182 alphanumeric characters in length. Unlike Short Message Service  (SMS) messages, USSD messages create a real‐time connection during an USSD session. The connection  remains open, allowing a two‐way exchange of a sequence of data. This makes USSD more responsive  13  than services that use SMS.   In "USSD" page, there are four windows for the USSD function. The "Configuration" window can  let you specify which 3G/4G module (physical interface) is used for the USSD function, and system will  show which SIM card in the module is the current used one. The second window is the "USSD Profile  List" ...
  • Page 388 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  command for the profile in the third window, the "USSD Profile Configuration". When you want to start  the activation of an USSD connection session to the USSD server, select the USSD profile or type in the  correct  pre‐command,  and  then  click  on  the  "Send"  button  for  the  session.  The  responses  from  the  USSD server will be displayed beneath the "USSD Command" line. When commands typed in the "USSD  Command"  field  are  sent,  received  responses  will  be  displayed  in  the  "USSD  Response"  blank  space.  User can communicate with the USSD server by sending USSD commands and getting USSD responses  via the gateway.  An USSD Session Scenario    Scenario Application Timing ...
  • Page 389 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.    [USSD]‐[Configuration] Configuration Path  3G/4G‐1   SIM Status: SIM_A Physical Interface    [USSD]‐[USSD Profile Configuration] Configuration Path  roaming setting Profile Name  *135# USSD Command  Roaming function Comments    [USSD]‐[USSD Request] Configuration Path  roaming setting Profile Name  *135# USSD Command  USSD Response    Scenario Operation Procedure  In above diagram, the "Vo3G Gateway" is the initiator of an USSD session requesting for data roaming  services in ChungHwa mobile operator.  First, administrator selects one 3G/4G module as the physical interface of the USSD session. And then,  he defines an USSD profile named as "roaming setting" with command "*135#" for further use.  In  the  "USSD  Request"  window,  from  the  USSD  Profile  dropdown  box  select  the  "roaming  setting"  profile and the "USSD Command" field shows "*135#". Click on the "Send" button to send out the ...
  • Page 390 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  USSD  Setting    The USSD function allow user to send USSD to ISP, then ISP will provide some service for user.  Go to Service > Cellular Toolkit > USSD tab.    USSD Configuration        Configuration  Item  Value setting  Description Choose a cellular interface (3G/4G‐1 or 3G/4G‐2) to configure the USSD  Physical  The box is 3G/4G‐1 by  setting for the connoted cellular service (identified with SIM_A or  Interface  default.  SIM_B).  SIM Status  N/A  Show the connoted cellular service (identified with SIM_A or SIM_B).    Create / Edit USSD Profile  The cellular gateway allows you to custom your USSD profile. It supports up to a maximum of 35 USSD  profiles.      When Add button is applied, USSD Profile List Configuration screen will appear.     ...
  • Page 391 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  USSD Profile List  Item  Value setting  Description Profile Name  N/A  Enter a name for the USSD profile.  Enter the USSD command defined for the profile.  Normally, it is a command string composed with numeric keypad “0~9”,  USSD Command  N/A  “*”, and “#”. The USSD commands are highly related to the cellular  service, please check with your service provider for the details.  Comments  N/A  Enter a brief comment for the profile.    Send USSD Request  When send the USSD command, the USSD Response screen will appear.  When click the Clear button, the USSD Response will disappear.      USSD Request  Item  Value setting  Description USSD Profile  N/A  Select a USSD profile name from  the dropdown list.  USSD  N/A  The USSD Command string of the selected profile will be shown here.  Command  Click the Send button to send the USSD command, and the USSD  USSD Response  N/A  Response screen will appear. You will see the response message of the  corresponding service,  receive the service SMS.   ...

  • Page 392: Network Scan

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.1.9  Network Scan     "Network Scan"  function  can  let  administrator specify  the  device  how  to  connect  to  the  mobile  system for data communication in each 3G/4G interface. For example, administrator can specify which  generation  of  mobile  system  is  used  for  connection,  2G,  3G  or  LTE.  Moreover,  he  can  define  their  connection  sequence  for  the  gateway  device  to  connect  to  the  mobile  system  automatically.  Administrator also can scan the mobile systems in the air manually, select the target operator system ...
  • Page 393 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  the "Network Provider List"  window and it appears when the Manually  Scan Approach is selected in  the  Configuration  window.  By  clicking  on  the  "Scan"  button  and  wait  for  1  to  3  minutes,  the  found  mobile operator system will be displayed for you to choose. Click again on the "Apply" button to drive  system to connect to that mobile operator system for the dedicated 3G/4G interface.  Configuration  Item  Value setting  Description Physical  The box is 3G/4G‐1  by  Choose a cellular interface (3G/4G‐1 or 3G/4G‐2) for the network scan  Interface  default  function.  SIM Status  N/A  Show the connoted cellular service (identified with SIM_A or SIM_B).  When Auto selected, the network will be register automatically. If the  Auto is selected by  Network Type ...

  • Page 394: Event Handling

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.3  Event Handling  Event  handling  is  the  application  that  allows  administrator  to  setup  the  pre‐defined  events,  handlers,  or  response  behavior  with  individual  profiles.  With  properly  configuring  the  event  management function, administrator can easily and remotely obtain the status and information via the  purchased  gateway.  Moreover,  he  can  also  handle  and  manage  some  important  system  related  functions, even to the field bus devices and D/O devices which are already well connected to. ...
  • Page 395 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  advanced  useful  purposes.  For  example,  sending/receiving  remote  managing  SMS  for  the  gateway’s  routine maintaining, the field bus device status monitoring, digital sensors detection controlling, and so  on. All of such management and notification function can be realized effectively via the Event Handling  feature.  The following is the summary lists for the provided profiles, and events:   Profiles (Rules):  • SMS Configuration and Accounts  • Email Accounts  • Digital Input (DI) profiles  • Digital Output (DO) profiles  • Modbus Managing Event profiles  • Modbus Notifying Event profiles     Managing Events:  • Trigger Type: SMS, SNMP Trap, and Digital Input (DI).  • Actions:  Get  the  Network  Status;  or  Configure  the  LAN/VLAN  behavior,  WIFI  behavior,  NAT ...

  • Page 396: Configuration

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.3.1  Configuration  Event  handling  is  the  service  that  allows  administrator  to  setup  the  pre‐defined  events,  handlers,  or  response behavior with individual profiles.  Go to Service > Event Handling > Configuration Tab.    Enable Event Management      Configuration  Item   Value setting  Description  Event  The box is unchecked by  Check the Enable box to activate the Event Management function. Management  default      Enable SMS Management    To use the SMS management function, you have to configure some important settings first.      ...
  • Page 397 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Delete Managed  The box is unchecked  Check the Enable box to delete the received managing event SMS after it  SMS after  by default  has been processed.  Processing      Create / Edit SMS Account  Setup the SMS Account for managing the gateway through the SMS. It supports up to a maximum of 5  accounts.       You can click the Add / Edit button to configure the SMS account.      SMS Account Configuration  Item   Value setting  Description  Phone  1. Mobile phone number  Specify a mobile phone number as the SMS account identifier.  Number  format  2. A Must filled setting  Phone  1. Any text  Specify a brief description for the SMS account.  Description  2. An Optional setting  Application  A Must filled setting  Specify the application type. It could be Event Trigger, Notify Handle, or both. ...
  • Page 398 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create / Edit Email Service Account  Setup the Email Service Account for event notification. It supports up to a maximum of 5 accounts.      You can click the Add / Edit button to configure the Email account.      Email Service Configuration  Item   Value setting  Description  Email Server  ‐‐‐ Option ‐‐‐  Select an Email Server profile from External Server setting for the email  account setting.  Email  1. Internet E‐mail address  Specify the Destination Email Addresses. Addresses  format  2. A Must filled setting  Enable  The box is unchecked by  Click Enable box to activate this account. default.  Save  NA  Click the Save button to save the configuration     ...
  • Page 399 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Digital Input (DI) Profile Rule (DI/DO support required)  Setup the Digital Input (DI) Profile rules. It supports up to a maximum of 10 profiles.       When Add button is applied, the Digital Input (DI) Profile Configuration screen will appear.      Digital Input (DI) Profile Configuration  Item   Value setting  Description  DI Profile  1. String format  Specify the DI Profile Name. Name  2. A Must filled setting  Description  1. Any text  Specify a brief description for the profile. 2. An Optional setting  DI Source  ID1 by default Specify the DI Source. It could be ID1 or ID2. The number of available DI source could be different for the purchased  product.  Normal Level  Low by default Specify the Normal Level. It could be Low or High.  Signal Active  1. Numberic String format  Specify the Signal Active Time. It could be from 1 to 10 seconds. Time  2. A Must filled setting  Profile  The box is unchecked by  Click Enable box to activate this profile setting. ...
  • Page 400 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Digital Output (DI) Profile Rule (DI/DO support required)  Setup the Digital Output (DO) Profile rules. It supports up to a maximum of 10 profiles.       When Add button is applied, the Digital Output (DO) Profile Configuration screen will appear.      Digital Output (DO) Profile Configuration  Item   Value setting  Description DO Profile  1. String format  Specify the DO Profile Name. Name  2. A Must filled setting  Description  1. Any text  Specify a brief description for the profile. 2. An Optional setting  DO Source  ID1 by default Specify the DO Source. It could be ID1. Normal Level  Low by default Specify the Normal Level. It could be Low or High.  Total Signal  1. Numberic String format  Specify the Total Signal Period. It could be from 10 to 10000 milliseconds. Period  2. A Must filled setting  Repeat &  The box is unchecked by  Check the Enable box to activate the repeated Digital Output, and specify  Counter  default.  the Repeat times. The Repeat Counter could be from 0 to 9999.  Duty Cycle ...
  • Page 401 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Modbus Notifying Events Profile (Modbus support required)  Setup the Modbus Notifying Events Profile. It supports up to a maximum of 10 profiles.         You can click the Add / Edit button to configure the profile.      Modbus Notifying Events Profile  Item   Value setting  Description Modbus  1. String format  Specify the Modbus profile name. Name  2. A Must filled setting  Description  1. Any text  Specify a brief description for the profile. 2. An Optional setting  Read  Read Holding Registers by  Specify the Read Function for Notifying Events.  Function  default  Modbus  Serial by default  Specify the Modbus Mode. It could be Serial or TCP. ...
  • Page 402 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Mode  IP  1. NA for Serial on  Specify the IP for TCP on Modbus Mode. IPv4 Format.  Modbus Mode.  2. A Must filled setting for  TCP on Modbus Mode.  Port  1. NA for Serial on  Specify the Port for TCP on Modbus Mode. It could be from 1 to 65535. Modbus Mode.  2. A Must filled setting for  TCP on Modbus Mode.  Device ID  1. Numberic String format  Specify the Device ID of the modbus device. It could be from 1 to 247. 2. A Must filled setting  Register  1. Numberic String format  Specify the Register number of the modbus device. It could be from 0 to  2. A Must filled setting  65535.  Logic  Logic Comparator ‘>’ by  Specify the Logic Comparator for Notifying Events. It could be ‘>’, ‘<’, ‘=’,  Comparator  default.  ‘>=’, or ‘<=’.  Value  1. Numberic String format  Specify the Value. It could be from 0 to 65535.  2. A Must filled setting  Enable  The box is unchecked by  Click Enable box to activate this profile setting.  default.  Save  NA ...
  • Page 403 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Create/Edit Modbus Managing Events Profile (Modbus support required)  Setup the Modbus Managing Events Profile. It supports up to a maximum of 10 profiles.         You can click the Add / Edit button to configure the profile.      Modbus Managing Events Profile  Item   Value setting  Description  Modbus  1. String format  Specify the Modbus profile name. Name  2. A Must filled setting  Description  1. Any text  Specify a brief description for the profile. 2. An Optional setting  Write  Write Single Registers by  Specify the Write Function for Managing Events.  Function  default  Modbus  Serial by default  Specify the Modbus Mode. It could be Serial or TCP.  Mode  IP  1. NA for Serial on  Specify the IP for TCP on Modbus Mode. IPv4 Format. ...
  • Page 404 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  Modbus Mode. 2. A Must filled setting for  TCP on Modbus Mode.  Port  1. NA for Serial on  Specify the Port for TCP on Modbus Mode. It could be from 1 to 65535. Modbus Mode.  2. A Must filled setting for  TCP on Modbus Mode.  Device ID  1. Numberic String format  Specify the Device ID of the modbus device. It could be from 1 to 247. 2. A Must filled setting  Register  1. Numberic String format  Specify the Register number of the modbus device. It could be from 0 to  2. A Must filled setting  65535.  Value  1. Numberic String format  Specify the Value. It could be from 0 to 65535.  2. A Must filled setting  Enable  The box is unchecked by  Click Enable box to activate this profile setting.  default.  Save  NA  Click the Save button to save the configuration  Undo  NA  Click the Undo button to restore what you just configured back to the  previous setting.         ...

  • Page 405: Managing Events

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.3.3  Managing Events    Managing Events allow administrator to define the relationship (rule) among event trigger, handlers  and response.  Go to Service > Event Handling > Managing Events Tab.    Enable Managing Events    Configuration   Item   Value setting  Description Managing  The box is unchecked by  Check the Enable box to activate the Managing Events function. Events  default    Create/Edit Managing Events Rules  Setup the Managing Event rules. It supports up to a maximum of 128 rules.       When Add button is applied, the Managing Event Configuration screen will appear.    Managing Event Configuration  Item   Value setting  Description  Event  SMS (or SNMP Trap) by  Specify the Event type (SMS, SNMP Trap, or DI) and an event identifier /  default  profile.  SMS: Select SMS and fill the message in the textbox to as the trigger  condition for the event;  SNMP: Select SNMP Trap and fill the message in the textbox to specify ...
  • Page 406 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  certain Digital Input Event;   Note: The available Event Type could be different for the purchased  product.  Description  String format : any text.  Enter a brief description for the Managing Event.  Action  All box is unchecked by  Specify Network Status, or at least one rest action to take when the  default.  expected event is triggered.  Network Status: Select Network Status Checkbox to get the network  status as the action for the event;  LAN&VLAN: Select LAN&VLAN Checkbox and the interested sub‐items  (Port link On/Off), the gateway will to change the settings as the action for  the event;  WiFi: Select WiFi Checkbox and the interested sub‐items (WiFi radio  On/Off), the gateway will to change the settings as the action for the  event;  NAT: Select NAT Checkbox and the interested sub‐items (Virtual Server  Rule On/Off, DMZ On/Off), the gateway will to change the settings as the  action for the event;  Firewall: Select Firewall Checkbox and the interested sub‐items (Remote  Administrator Host ID On/Off), the gateway will to change the settings as  the action for the event;  VPN: Select VPN Checkbox and the interested sub‐items (IPSec Tunnel  ON/Off, PPTP Client On/Off, L2TP Client On/Off, OpenVPN Client On/Off),  the gateway will to change the settings as the action for the event;  GRE: Select GRE Checkbox and the interested sub‐items (GRE Tunnel  On/Off), the gateway will to change the settings as the action for the  event;  System Manage: Select System Manage Checkbox and the interested sub‐ items (WAN SSH Service On/Off, TR‐069 On/Off), the gateway will to  change the settings as the action for the event;  Administration: Select Administration Checkbox and the interested sub‐ items (Backup Configuration, Restore Configuration, Reboot, Save Current ...

  • Page 407: Notifying Events

    M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  d.3.5  Notifying Events    Notifying Events Setting allows administrator to define the relationship (rule) between event trigger  and handlers.  Go to Service > Event Handling > Notifying Events Tab.    Enable Notifying Events    Notifying Events  Item   Value setting  Description  Notifying Events  The box is unchecked by  Check the Enable box to activate the Notifying Events function. default    Create/Edit Notifying Events Rules  Setup your Notifying Event rules. It supports up to a maximum of 128 rules.       When Add button is applied, the Notifying Event Configuration screen will appear.      Notifying Event Configuration  Item   Value setting  Description Event  Digital Input (or WAN) by  Specify the Event type and corresponding event configuration. The  default  supported Event Type could be:  Digital Input: Select Digital Input and a DI profile you defined to specify a  certain Digital Input Event; ...
  • Page 408 M2M Cellular Gateway Index skipping is used to reserve slots for new function insertion, when required.  WAN: Select WAN and a trigger condition to specify a certain WAN  Event;  LAN&VLAN: Select LAN&VLAN and a trigger condition to specify a certain  LAN&VLAN Event;  WiFi: Select WiFi and a trigger condition to specify a certain WiFi Event;  DDNS: Select DDNS and a trigger condition to specify a certain DDNS  Event;  Administration: Select Administration and a trigger condition to specify  a certain Administration Event;  Modbus: Select Modbus and a Modbus Notifying Event profile you  defined to specify a certain Modbus Event;  Data Usage: Select Data Usage, the SIM Card (Cellular Service) and a  trigger condition to specify a certain Data Usage Event;    Note: The available Event Type could be different for the purchased  product.  Description  String format : any text.  Enter a brief description for the Notifying Event.  Action  All box is unchecked by  Specify at least one action to take when the expected event is triggered. default.  Digital Output: Select Digital Output checkbox and a DO profile you  defined as the action for the event;  SMS: Select SMS, and the gateway will send out a SMS to all the defined  SMS accounts as the action for the event;  Syslog: Select Syslog and select/unselect the Enable Checkbox to as the  action for the event;  SNMP Trap: Select SNMP Trap, and the gateway will send out SNMP Trap  to the defined SNMP Event Receivers as the action for the event;  Email Alert: Select Email Alert, and the gateway will send out an Email to  the defined Email accounts as the action for the event;   ...
