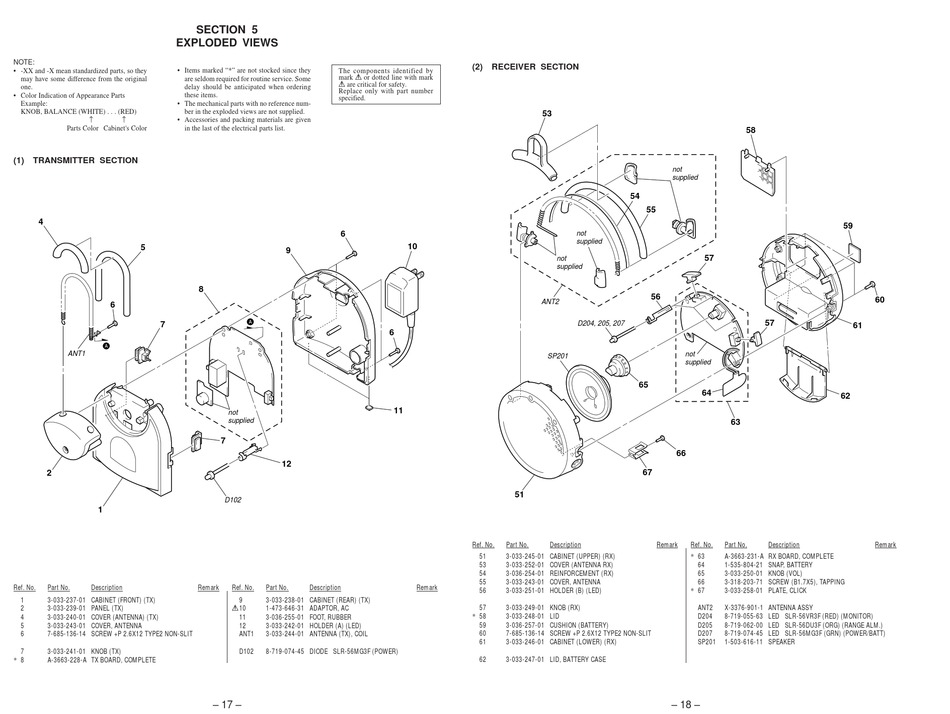

EXPLODED VIEWS

NOTE:
• -XX and -X mean standardized parts, so they
• Items marked "*" are not stocked since they
may have some difference from the original
are seldom required for routine service. Some
one.
delay should be anticipated when ordering
• Color Indication of Appearance Parts
these items.
Example:
• The mechanical parts with no reference num-
KNOB, BALANCE (WHITE) . . . (RED)
ber in the exploded views are not supplied.
• Accessories and packing materials are given
in the last of the electrical parts list.
Parts Color Cabinet's Color
(1) TRANSMITTER SECTION
4
5
6
7
A
ANT1
2
1
Ref. No.
Part No.
Description
1
3-033-237-01 CABINET (FRONT) (TX)
2
3-033-239-01 PANEL (TX)
4
3-033-240-01 COVER (ANTENNA) (TX)
5
3-033-243-01 COVER, ANTENNA
6
7-685-136-14 SCREW +P 2.6X12 TYPE2 NON-SLIT
7
3-033-241-01 KNOB (TX)
* 8
A-3663-228-A TX BOARD, COMPLETE
SECTION 5
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
6
9
8
A
not
supplied
7
12
D102
Remark
Ref. No.
Part No.
Description
9
3-033-238-01 CABINET (REAR) (TX)
! 10
1-473-646-31 ADAPTOR, AC
11
3-036-255-01 FOOT, RUBBER
12
3-033-242-01 HOLDER (A) (LED)
ANT1
3-033-244-01 ANTENNA (TX), COIL
D102
8-719-074-45 DIODE SLR-56MG3F (POWER)
– 17 –
(2) RECEIVER SECTION
53
10
not
supplied
ANT2
6
SP201
11
51
Ref. No.
Part No.
Description
51
3-033-245-01 CABINET (UPPER) (RX)
53
3-033-252-01 COVER (ANTENNA RX)
54
3-036-254-01 REINFORCEMENT (RX)
55
3-033-243-01 COVER, ANTENNA
Remark
56
3-033-251-01 HOLDER (B) (LED)
57
3-033-249-01 KNOB (RX)
* 58
3-033-248-01 LID
59
3-036-257-01 CUSHION (BATTERY)
60
7-685-136-14 SCREW +P 2.6X12 TYPE2 NON-SLIT
61
3-033-246-01 CABINET (LOWER) (RX)
62
3-033-247-01 LID, BATTERY CASE
58
not
supplied
54
55
not
supplied
57
56
D204, 205, 207
not
supplied
65
64
63
66
67
Remark
Ref. No.
Part No.
* 63
A-3663-231-A RX BOARD, COMPLETE
64
1-535-804-21 SNAP, BATTERY
65
3-033-250-01 KNOB (VOL)
66
3-318-203-71 SCREW (B1.7X5), TAPPING
* 67
3-033-258-01 PLATE, CLICK
ANT2
X-3376-901-1 ANTENNA ASSY
D204
8-719-055-63 LED SLR-56VR3F (RED) (MONITOR)
D205
8-719-062-00 LED SLR-56DU3F (ORG) (RANGE ALM.)
D207
8-719-074-45 LED SLR-56MG3F (GRN) (POWER/BATT)
SP201
1-503-616-11 SPEAKER
– 18 –
59
60
57
61
62
Description
