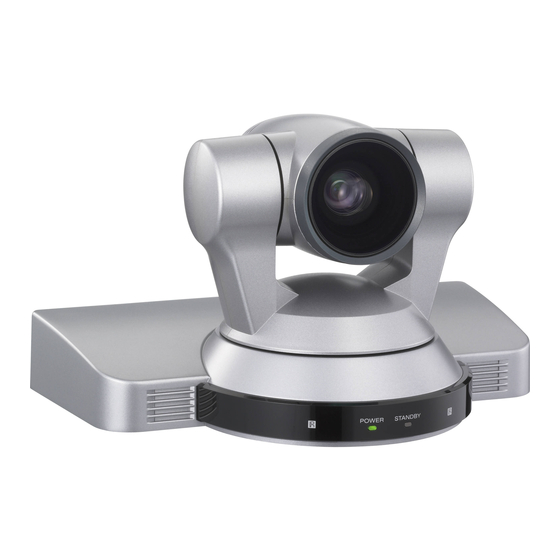

Sony EVI-HD1 Operating Instructions Manual

Hd color video camera
Hide thumbs Also See for EVI-HD1:
Table of Contents

Advertisement

Quick Links

See also: Technical Manual
HD Color Video
Camera
取扱説明書 ________________________________
Operating Instructions _______________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、 事故を防ぐための重要な注意事項と製品の取
り扱いかたを示しています。この取扱説明書をよくお読みのうえ、
製品を安全にお使いください。 お読みになったあとは、 いつでも見
られるところに必ず保管してください。
EVI-HD1
© 2006 Sony Corporation
3-993-432-05(1)
JP
GB

Advertisement

Table of Contents
loading

Related Manuals for Sony EVI-HD1

Summary of Contents for Sony EVI-HD1

  • Page 1 3-993-432-05(1) HD Color Video Camera 取扱説明書 ________________________________ Operating Instructions _______________________ お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この取扱説明書には、 事故を防ぐための重要な注意事項と製品の取 り扱いかたを示しています。この取扱説明書をよくお読みのうえ、 製品を安全にお使いください。 お読みになったあとは、 いつでも見 られるところに必ず保管してください。 EVI-HD1 © 2006 Sony Corporation...
  • Page 2 安全のために ソニー製品は正しく使用すれば事故が起きないよう 警告表示の意味 に、安全には充分配慮して設計されています。しか 取扱説明書および製品 し、電気製品は、まちがった使いかたをすると、火 では、次のような表示 災や感電などにより死亡や大けがなど人身事故につ をしています。表示の ながることがあり、危険です。 内容をよく理解してか 事故を防ぐために次のことを必ずお守りください。 ら本文をお読みくださ い。 安全のための注意事項を守る 4 ∼ 6 ページの注意事項をよくお読みください。製品 この表示の注意事項を 全般および設置の注意事項が記されています。 守らないと、火災や感 電などにより死亡や大 定期点検を実施する けがなど人身事故につ 長期間、安全にお使いいただくために、定期点検を な が る こ と が あ り ま することをおすすめします。点検の内容や費用につ す。 いては、お買い上げ店またはソニーのサービス窓口 にご相談ください。 この表示の注意事項を 故障したら使用を中止する...

  • Page 3: Table Of Contents

    目次 複数のカメラをリモコンで はじめに 操作する ..........28 本機の性能を維持するために ....7 カメラを調節する ........28 CMOS 特有の現象 .........8 ピントを合わせる .......28 逆光を補正する ........29 概要 カメラの状態を記憶させる−プリ セット機能 ..........29 特長 ...............9 付属品 ..............9 設置と接続 各部の名称と働き ........10 設置する .............31 カメラ本体 ..........10 デスクトップへ設置する ....31 リモコン ............ 13 三脚に取り付ける .......31 メニューで行う調整と設定...
  • Page 4 火災 感電 下記の注意を守らないと、 や により 死亡 大けが や につながることがあります。 電源コードのプラグおよびコネク 設置は確実に ターは突き当たるまで差し込む 設置については、 必ずお買い上 げ店にご相談ください。 まっ直ぐに突き当たるまで差 設置は、 本機と取り付け金具を し込まないと、 火災や感電の原 含む重量に充分耐えられる強 因となります。 度があることをお確かめくだ さい。 充分な強度がないと、 落 下して、 大けがの原因となりま 水にぬれる場所で使用しない す。 水ぬれすると、 漏電による感 また、 １年に一度は、 取り付け 電、 発火の原因となることがあ がゆるんでいないことを点検 してください。 ります。 不安定な場所に設置しない...
  • Page 5 けが 下記の注意を守らないと、 をしたり周辺の物品に 損害 を与えることがあります。 AC 電源コードを傷つけない 付属の電源コードを使う AC 電源コードを傷つけると、 付属の電源コードを使わない 火災や感電の原因となります。 と、 火災や感電の原因となるこ ･ コードを加工したり、傷つけ とがあります。 たりしない ･ 重い物をのせたり、引っ張っ たりしない コード類は正しく配置する ･ 熱器具に近づけたり、加熱し 電源コードや接続ケーブルは、 たりしない ･ 足に引っかけると本機の落下 コードを抜くときは、必ずプ や転倒などによりけがの原因 ラグを持って抜く となることがあります。 十分注 万一、 コードが傷んだら、 ソ 意して接続 ・ 配置してくださ ニーのサービス窓口に交換を い。...
  • Page 6 電池についての安全上の注意 ここでは、本機で使用可能な単 3 形乾 電池についての注意事項を記載してい ます。 万一、異常が起きたら ･ 電池の液が目に入ったら すぐきれいな水で洗い、直ちに医師の 治療を受ける。 ･ 煙が出たら お買い上げ店に連絡する。 ･ 電池の液が皮膚や衣服に付いたら すぐにきれいな水で洗い流す。 ･ バッテリー収納部内で液が漏れたら よくふきとってから、新しい電池を入 れる。 ･ 乾電池は充電しない。 ･ 火の中に入れない。ショートさせた り、分解、加熱しない。 ･ 指定された種類の電池を使用する。 ･ 投げつけない。 ･ 使用推奨期限内（乾電池に記載）の乾 電池を使用する。 ･ 3 と # の向きを正しく入れる。 ･ 電池を入れたまま長期間放置しない。 ･...

  • Page 7: 本機の性能を維持するために

    B はじめに ･ 化学ぞうきんをご使用の際は、その注 本機の性能を維持す 意書に従ってください。 ･ 殺虫剤のような揮発性の物をかけた るために り、ゴムやビニール製品に長時間接触 させると、変質したり、塗装がはげた 使用・保管場所について りすることがあります。 次のような場所での使用および保管は リモコンの電池交換 避けてください。故障の原因となりま す。 リモコンで操作できる距離が短くなっ ･ 極端に暑い所や寒い所 ( 使用温度は てきたら、単 3 形乾電池（2 個）を交 0 ℃∼ 40 ℃ ) 換してください。 ･ 直射日光が長時間あたる場所や暖房 器具の近く 定期メンテナンスについて ･ 強い磁気を発するものの近く 本機は駆動部を持つ製品であるため、 ･ 強力な電波を発するテレビやラジオ 使用条件により、磨耗やグリス切れに...

  • Page 8: Cmos 特有の現象

    CMOS 特有の現象 撮影画面に出る下記の現象は、CMOS （Complementary Metal Oxide Semiconductor）特有の現象で、故障で はありません。 白点 CMOS 撮像素子は非常に精密な技術で 作られていますが、宇宙線などの影響 により、まれに画面上に微小な白点が 発生する場合があります。 これは CMOS 撮像素子の原理に起因す るもので故障ではありません。 また、下記の場合、白点が見えやすく なります。 ･ 高温の環境で使用するとき ･ GAIN（感度）を上げたとき 本機においては、カメラの電源を切り、 再び電源を入れることで現象が改善す ることがあります。 折り返しひずみ 細かい模様、線などを撮影すると、ぎ ざぎざやちらつきが見えることがあり ます。 CMOS 特有の現象...

  • Page 9: 付属品

    B 概要 特長 付属品 梱包をあけたら、以下の付属品が一式 200 万画素 CMOS による高画質 そろっているか確認してください。 有効画素数 200 万画素の CMOS 採用 で、高精細なハイビジョン映像を撮影 カメラ本体（1） できます。 静音、高速パン / チルト駆動 DD モータの採用による、静音性と高 速駆動を可能にしたパン・チルトメカ ニズムにより、多目的に使用できます。 NTSC, PAL から Full HD までに対応 したビデオフォーマット ハイビジョン放送で使用されている Full HD (1080i) の撮影が可能です。さ らに周波数が 59.94Hz、50Hz と SD AC 電源アダプター（1）...

  • Page 10: 各部の名称と働き

    リモコン（1） 各部の名称と働き カメラ本体 前面 取扱説明書（1） A レンズ 光学 10 倍ズームレンズです。 B リモコン受光部 付属のリモコンの受光部です。 C POWER ランプ AC 電源アダプターと電源コードを 使って本機をコンセントにつなぐ と、点灯します。 付属リモコンからの操作を受信する と、緑色が点滅してお知らせしま す。 D STANDBY ランプ リモコンで電源を切ると、点灯しま す。 各部の名称と働き...

  • Page 11: Visca Out

    I SD OUT VIDEO 端子 背面 本機からの映像をアナログコンポ ジット信号として出力します。 J SD OUT S VIDEO 端子 本機からの映像を S ビデオ信号とし て出力します。 K HD OUT COMPONENT 端子 本機からの映像をアナログコンポー ネント信号（YPbPr）として出力し ます。 L HD OUT HD-SDI 端子 E DC IN 12V 端子 本機からの映像を HD-SDI 信号 付属の AC 電源アダプターを接続し （SMPTE292M シリアルデジタルイ...
  • Page 12 N BOTTOM スイッチ RS-232C のボーレートの切り換え、 リモコン信号出力のオン / オフの設 定に使用します。 詳しくは「BOTTOM スイッチの設 定」(13 ページ ) をご覧ください。 O 三脚取り付け用ネジ穴 （1/4-20UNC) 希望の映像出力方式に 合わせる。 三脚を使用するとき、このネジ穴を 使って固定します。 P 取り付け用ネジ穴（M3） スイッチ 映像出力形式 金具などに安全に固定する場合にこ 位置 （ビデオフォー のネジ穴を使用します。 マット） 1080i/59.94 ○ × 重要 1080p/29.97 ○ × 機器の名称と電気定格は、底面に表示さ 720p/59.94 ○...

  • Page 13: リモコン

    SQ：SQUEESE の略。アスペクト比 16:9 リモコン のモニターで歪みのない画像となるよう に水平方向に圧縮した画像を出力する。 BOTTOM スイッチの設定 A スイッチ１ (IR OUT スイッチ） ON にすると VISCA IN 端子（44 ページ）から赤外線リモコンの受信 信号が出力され、OFF にすると出 力されません。 B スイッチ２ ( 通信ボーレート切り 換えスイッチ） A CAMERA SELECT ボタン ON にすると VISCA 通信のボー リモコンで操作したいカメラの番号 レートが 38400bps になり、OFF に を押します。カメラ番号は、カメラ...

  • Page 14: Back Light

    G BACK LIGHT ボタン 調節するには、MANUAL ボタンを 押してから、FAR、NEAR ボタン 逆光補正するとき、このボタンを押 で調節します。 します。もう一度押すと、解除され ます。 C DATA SCREEN ボタン H POSITION ボタン このボタンを押すと、メインメ ニューが表示されます。もう一度押 PRESET ボタンを押しながら 1 ∼ 6 すと、メニューが消えます。下層の ボタンを押すと、カメラの向きや メニューが表示されているときに押 ズーム、ピント調節、逆光補正の設 すと、1 つ上層のメニューに戻りま 定が押した番号ボタンに記憶されま す。 す。 記憶を消すときは、RESET ボタン ご注意 を押しながら、1 ∼ 6 ボタンを押し メニュー表示中は、パン・チルト操作...
  • Page 15 リモコンの電池を入れるには 単 3 形乾電池 2 個（別売り） ご注意 破裂の危険性があるため、必ず単３形の マンガン乾電池またはアルカリ乾電池を ご使用ください。 各部の名称と働き...

  • Page 16: メニュー画面の見かた

    B メニューで行う調整と設定 b メニュー項目 メニュー画面の見か リモコンの V または v ボタンで設 定メニューを選択し、HOME ボタ た ンを押すと、選んだ設定メニューが 本機では、撮影の条件や本機のシステ 表示されます。 ムセットアップなどを、外部モニター の画面に表示されるメニューを見なが 設定メニュー ら設定できます。 メインメニューで選択した設定メ 実際の操作を始める前にメニュー画面 ニューが表示されます。 の見かたを説明します。 メニュー画面全体の構成については、 「メニューの構成」(36 ページ ) をご覧く ださい。 ご注意 メニュー表示中は、パン・チルト操作は できません。 a 設定メニュー メインメニュー 現在選択されているメニュー名が表 示されます。 付属のリモコンの DATA SCREEN ボ タンを押すと、メインメニューが表示...

  • Page 17: 操作ボタン表示部

    d 設定値 設定画面 現在設定されている設定値が表示さ れます。 リモコンの B または b ボタンで設 定を変更します。 各設定項目の初期設定値について は、 「メニューの構成」(36 ページ ) をご覧ください。 1 リモコンの V または v ボタンで設定 操作ボタン表示部 項目を選び、B または b ボタンで 設定値を変更できることを示してい 画面に表示される名称と、リモコンの ます。 ボタンの名称が異なります。下図を参 2 DATA SCREEN ボタンを押すと、 照して、リモコンのボタンを押してく メインメニューへ戻ることを示して ださい。 います。 メインメニュー...

  • Page 18: メニューの操作のしかた

    メニューの操作のし かた ここでは、付属のリモコンを使った操 作のしかたを説明します。 各メニューについて詳しくは、19 ∼ 24 V または v ボタンを押して、変更 ページをご覧ください。 したい設定項目にカーソルを合わ せる。 B または b ボタンを押して、設定 値を変更する。 DATA SCREEN ボタンを押す。 メインメニューが表示されます。 ご注意 付属のリモコンでメニューを操作してい る場合は、SYSTEM メニューの IR- RECEIVE を OFF に設定することはでき ません。IR-RECEIVE を OFF にするに は、VISCA コマンドをご使用ください。 VISCA コマンドリストについては、テク ニカルマニュアルを参照してください。...

  • Page 19: Exposure メニュー

    SPEED：電子シャッターのシャッ EXPOSURE メ タースピードを選択します。 信号フォーマットが 59.94/ ニュー 29.97、および NTSC 方式のと き 露出調整のメニューです。 1/2、1/4、1/8、1/15、1/30、1/ 60、1/90、1/100、1/125、1/180、 1/250、1/350、1/500、1/725、 1/1000、1/1500、1/2000、 1/3000、1/4000、1/6000、 1/10000 から選択できます。 信号フォーマットが 50/25、お よび PAL 方式のとき MODE（露出モード） 1/2、1/3、1/6、1/12、1/25、 1/50、1/75、1/100、1/120、 FULL AUTO：感度、電子シャッター、 絞りをすべて使用して、露出を自 1/150、1/215、1/300、1/425、 1/600、1/1000、1/1250、1/1750、 動調整します。 1/2500、1/3500、1/6000、 MANUAL：感度（GAIN） 、電子 シャッター（SPEED)、絞り 1/10000 から選択できます。 IRIS：絞りを選択します。 （IRIS）をそれぞれ手動調整しま...

  • Page 20: White Balance メニュー

    PAL 方式のとき、1/50、1/25、 WHITE BALANCE 1/12 から選択できます。 メニュー EX-COMP（露出補正） MODE（露出モード）が FULL ホワイトバランス調整メニューです。 AUTO、SHUTTER Pri、IRIS Pri、 SPOT LIGHT のとき ON にすると、露 出補正ができます。EX-COMP を ON にすると LEVEL（露出補正レベル）が 表示されます。 –7、–6、–5、–4、–3、–2、–1、0、+1、 +2、+3、+4、+5、+6、+7 から選択で きます。 0 は露出補正されません。+7 は最も明 MODE（ホワイトバランスモード） るく、–7 は最も暗く設定されます。 ホワイトバランスモードを選択します。 OFF は露出補正機能が働きません。 AUTO（自動） 、INDOOR（室内） 、 OUTDOOR（屋外）...

  • Page 21: Picture メニュー

    ご注意 PICTURE メニュー シャッタースピードが低速側（59.94/ 29.97/NTSC モード時：1/60 以下、50/ 25/PAL モード時：1/50 以下）の場合、 ホワイトバランスの調整時間が長くなり ますので、1/60（59.94/29.97/NTSC モー ド時）以上、1/50（50/25/PAL モード 時）以上に設定してから調整してくださ い。 APERTURE（輪郭補正） 輪郭補正レベルを選択します。 MIN、01 ∼ 14、MAX から選択できま す。 PICTURE EFFECT（効果） OFF：効果なし NEG：カメラの映像がネガポジ反転し ます。 B&W：カメラの映像が白黒になりま す。 PICTURE メニュー...

  • Page 22: Pan Tilt Zoom メニュー

    ご注意 PAN TILT ZOOM PAN/TILT LIMIT（パン・チルト制限） メニュー は、設定後すぐに反映されます。また電 源を 1 度切ってから再度入れたときに、 パン・チルト・ズーム用のメニューで 電源を切る前の状態を反映させたいとき す。 は、POSITION １に設定を記憶させてく ださい。 詳しくは、 「カメラの状態を記憶させる− プリセット機能」(29 ページ ) をご覧くだ さい。 DOWN/UP の設定範囲 +25° ± 0° PAN/TILT LIMIT（パン・チルト制 – 25° 限） PAN/TILT LIMIT を ON にするとパ ン・チルト範囲の制限ができます。以 下の設定値を選択できます。...

  • Page 23: System メニュー

    メッセージ リモコンでの操作 SYSTEM メニュー One Push WB : ワンプッシュオートホ ワイトバランスが実行 されているときに点滅 で表示。 One Push WB : ワンプッシュオートホ ワイトバランスが正常 に終了したとき点灯で 表示。 One push WB : ワンプッシュオートホ ワイトバランスが失敗 IR-RECEIVE（赤外線受光） したときに点滅で表 示。 OFF にすると、付属のリモコンの信号 を受け付けなくなります。 SYNC TYPE 付属のリモコンを使うときは、必ず HD OUT COMPONENT 端子からの同 ON にしてください。 期信号を切り替えます。...

  • Page 24: Status メニュー

    STATUS メニュー メニューで設定した内容を一覧表示し ます。 STATUS メニューは PAGE1 ∼ PAGE4 まであります。 これらは内容を確認するためのもので、 設定内容を変更することはできません。 PAGE1：EXPOSURE メニューの各項 目 PAGE2：WHITE BALANCE モード、 PICTURE メニューの各項目 PAGE3：PAN TILT ZOOM メニュー の各項目 PAGE4：SYSTEM メニューの各項目 と、現在選択されている映像出力 方式、IR リモコンのチャンネル 表示、VISCA 通信のボーレート の各項目 ご注意 SYSTEM メニューの DISPLAY INFO の SYNC TYPE は HD モードの時のみ表示 されます。...

  • Page 25: 操作を始める前に

    B 付属のリモコンを使った操作 操作を始める前に 電源を入れる 操作を行う前に、本機および周辺機器 が正しく設置、接続されていることを 確認してください。 詳しくは、 「設置する」(31 ページ ) およ び「接続する」(32 ページ ) をご覧くだ さい。 DC IN12V 端子 ご注意 コンセントへ インバータ式の照明器具の近くでは、ご くまれにリモコンが作動しないことがあ ります。そのような場合は、本機を、該 当照明器具から離れたところに設置する などの処置を試みてください。 リモコンが安定して動作できる環境かを 判定して確認する方法があります。 詳しくはテクニカルマニュアルを参照し POWER 点灯 てください。 付属の AC 電源アダプターと電源 コードを使ってカメラをコンセン トにつなぐ。 電源が入り、POWER ランプが点灯 します。...

  • Page 26: パン・チルト・ズームを 操作する

    リモコンで電源を切ると、POWER ラ パン・チルト・ズー ンプは消え、STANDBY ランプが点灯 します。 ムを操作する パン・チルトする POWER STANDBY 点灯 POWER スイッチを押す。 電源が入って、カメラは自動的にパ ン・チルトリセット動作をします。 矢印ボタンを押してパン・チルト する。 画面を見ながら、見たい方向の矢印 ボタンを押します。 細かく動かすには：短く押します。 大きく動かすには：長く押し続けま す。 斜めに動かすには：V または v ボ タンを押しながら、B または b ボ タンを押します。 カメラの向きを正面に戻すには HOME ボタンを押します。 カメラの向きを手で動かしてしまい STANDBY ランプが点滅したら PAN-TILT RESET ボタンを押してパ ン・チルト位置をリセットします。...

  • Page 27: ズームする

    カメラの動きと見たい方向の矢印ボタ カメラの STANDBY ランプが点滅し ンが違うときは たら 通常、b ボタンを押すと、カメラから 出力される映像が、右方向に動くよう に設定されています。 カメラの動きを左右逆にしたい場合： 画面を見ながらカメラの向きを変える ときなど、カメラの動きを左右逆にし STANDBY 点滅 たい場合は、L/R DIRECTION SET ボ 外力でカメラが動かされたときや、物 タンを押しながら 2（REV）ボタンを や指をはさんだ場合など、カメラのマ 押します。 イコンがカメラのパン・チルト位置を 矢印ボタン カメラの動き 設定方法 正しく記憶していないことがあり、カ メラの動きが自動停止します。 PAN-TILT RESET ボタンを押してパ 押しながら ン・チルト位置をリセットするか、1 度電源を切り、再度電源を入れてくだ 押す さい。 もとの設定に戻すときは： ズームする L/R DIRECTION SET ボタンを押しな...

  • Page 28: 複数のカメラをリモコンで 操作する

    複数のカメラをリモコンで操作 カメラを調節する する 操作したいカメラ後面の IR SELECT スイッチを 1、2、3 のどれかに合わせる。 手順 1 で設定した番号と同じ番号 の CAMERA SELECT ボタン （リモコン）を押す。 ピントを合わせる 自動でピントを調節するには CAMERA SELECT AUTO ボタンを押します。 自動的に画面中央部の被写体にピント が合います。 これで、特定のカメラをリモコンから 手動でピントを調節するには 操作できるようになります。 リモコンからカメラを操作するたびに、 MANUAL ボタンを押してから、FAR 手順 2 で押した CAMERA SELECT ボ ボタンまたは NEAR ボタンで調節しま タンが点灯します。...

  • Page 29: 逆光を補正する

    逆光を補正する カメラの状態を記憶 被写体の背後に光源があり、被写体が させる −プリセット機能 暗く映る場合など BACK LIGHT ボタ ンを押します。 カメラの向きや、ズーム、ピント調節、 解除するには、もう一度 BACK 逆光補正の入切などを 6 種類まで記憶 LIGHT ボタンを押します。 できます。 記憶できる設定項目については、 「プリ セット項目」(39 ページ ) をご覧くださ い。 被写体が明るく 映る ご注意 BACK LIGHT ボタンは、EXPOSURE メ ニューの MODE を MANNUAL に設定し た場合無効となります。 PAN-TILT RESET ボタンを押し てパン・チルト位置をリセットす...
  • Page 30 タンの番号「RESET n: OK」が約 3 秒 間表示されます。 ご注意 設定したいボタン ･ 電源を入れたときは、POSITION 1 に を押す 記憶された設定内容で起動します。 押しながら ･ 電源を一度切ってから再度入れたとき に、電源を切る前のカメラの状態やパ ン・チルト位置を反映させたいときは、 SYSTEM メニューで、DISPLAY POSITION 1 に設定を記憶させてくだ INFO（23 ページ参照）を ON に設 さい。 定しておくと、選んだ PRESET ボ ･ POSITION 1 への記憶設定、記憶消去 タンの番号「PRESET n: OK」が約 は、他の POSITION よりも、2 秒程度 3 秒間表示されます。...

  • Page 31: 設置する

    B 設置と接続 ･ カメラヘッド部をパン方向やチルト方 設置する 向へ手で回さないでください。故障の 原因となります。 設置は確実に 設置については、必ずお買い 上げ店またはソニーのサービ ス窓口にご相談ください。 設置は、本機と取り付け金具 を含む重量に充分耐えられる 強度があることをお確かめく ださい。充分な強度がない と、落下して、大けがの原因 となります。 三脚に取り付ける また、一年に一度は、取り付 けがゆるんでいないかを点検 底面の三脚取り付け用ネジ穴に三脚を してください。 取り付けます。 三脚は、段差のない平面に取り付け、 デスクトップへ設置する 手でしっかり締め付けてください。 カメラ本体は、平らなところに置きま 三脚取り付け用のネジは、次の規格の す。 ものを使用してください。 やむを得ず傾いたところに設置すると -20UNC きは、パン・チルト動作性能を保証す るため、水平に対して± 15°以内のと ころに設置してください。 4 ＝ 5 mm ∼ 7 mm 三脚用ネジによる固定は、高所への設置...

  • Page 32: 固定用ネジを使って取り付ける

    固定用ネジを使って取り付ける 接続する 底面の取り付け用ネジ穴（M3）3 箇所 を使って固定します。M3 ネジは、次 AC 電源への接続 の規格のものを使用してください。ネ ジは、金具などの段差の無い平面に取 付属の AC 電源アダプターと電源コー り付け、しっかり締めてください。 ドを使って、AC 電源へ接続します。 M3 ネジ 4 ＝ 3 mm ∼ 5 mm 電源コン セントへ DC IN12V AC 電源アダプター （付属） 電源コード（付属） 警告 本機は電源スイッチを備えていません。 設置の際には、容易にアクセスできる固 定配線内に専用遮断装置を設けるか、使 用中に、容易に抜き差しできる、機器に 近いコンセントに電源プラグを接続して ください。 万一、異常が起きた際には、専用遮断装...

  • Page 33: コンピューターとの接続

    コンピューターとの接続 アナログコンポーネント （YPbPr）入力端子を持つモニ ターなどとの接続 VISCA IN 電源コンセントへ HD OUT 電源コンセントへ COMPONENT VISCA ケーブル （別売り） D-sub 15 ピン付 き接続ケーブル RS-232C 入力へ （別売り） コンポーネント 入力端子へ コンピューター ご注意 HD ビデオモニターなど VISCA ケーブル（RS-232C クロスタイ プ）を接続すると、付属のリモコンの ご注意 かわりにコンピューターでも操作でき SYSTEM SELECT スイッチを、HD が ます。VISCA ケーブルについては、お 出力される設定にしてください。 買い上げ店にご相談ください。接続方...

  • Page 34: コンポジットビデオ入力端子、S ビデオ入力端子を持つビデオ モニターや Vtr との 接続

    コンポジットビデオ入力端子、 HD-SDI 入力端子を持つ VTR S ビデオ入力端子を持つビデオ などとの接続 モニターや VTR との接続 HD OUT 電源コンセントへ HD-SDI SD OUT SD OUT 電源コン VIDEO S VIDEO セントへ BNC コネクター 付き接続ケーブル （別売り） ビデオ接続 S 映像ケーブル ケーブル （別売り） （別売り） HD-SDI 入力端子へ コンポジット S ビデオ ビデオ端子へ 端子へ HD-SDI 入力端子のある...

  • Page 35: 故障かな？と思ったら

    B 付録 故障かな？と思ったら 故障とお考えになる前に下記の項目を もう一度チェックしてみてください。 それでも具合の悪いときは、ソニーの サービス窓口にご相談ください。 症状 原因 処置 電源が入らない。 AC 電源アダプターが DC IN 12V 奥までしっかり差し込んでください。 端子にしっかり接続されていな い。 電源コードが AC 電源アダプター 奥までしっかり差し込んでください。 や電源コンセントにしっかり接続 されていない。 接続したビデオモニ 映像接続ケーブルが正しく接続さ 本機とビデオモニターの接続を確認し ターに画像が出ない。 れていない。 てください。 カメラの露出が正しく設定されて EXPOSURE メニューで露出の設定を いない。 確認してください（19 ページ） 。 SYSTEM SELECT スイッチが正 本機の出力ビデオフォーマットとビデ...

  • Page 36: メニューの構成

    メニューの構成 本機のメニューは次のように構成され ています。詳しい内容は、( ) 内のペー ジをご覧ください。 各項目の初期設定値は、太字で示して います。 （19 ページ） メニューの構成...
  • Page 37 （20 ページ） （21 ページ） （22 ページ） （23 ページ） ＊ ＊ この項目は、SYSTEM SELECT スイッチで、HD モードの映像出力方式が選択されて いるときにのみ表示されます。 メニューの構成...
  • Page 38 （24 ページ） メニューの構成...

  • Page 39: プリセット項目

    プリセット項目 カメラ内部のメモリーには、次の、付属のリモコンを使っての調整、およびメ ニューの設定項目が記憶されます。 リモコンを使っての調整 プリセットできる項目 プリセットポジション番号 パン・チルト位置 ◎ ○ ○ ○ ○ ○ ズーム位置 ◎ ○ ○ ○ ○ ○ フォーカス オート / マニュアル ◎ ○ ○ ○ ○ ○ フォーカス位置 ◎ ○ ○ ○ ○ ○ 逆光補正オン / オフ ◎...
  • Page 40 下記の項目はメモリー（ポジション 1）に記憶できますが、VISCA のみで設定可能 です。 ･ Focus Near Limit ･ IR Receive ･ IR Receive Return VISCA コマンドリストについては、テクニカルマニュアルを参照してください。テ クニカルマニュアルについては、お買い上げ店にお問い合わせください。 プリセット項目...
  • Page 41 Y：1 Vp-p（3 値同期付き、 仕様 75Ω 終端時） Pb/Pr：± 350 mVp-p（75Ω 終端時） システム HD/VD Sync：1 Vp-p 映像信号 1080i/59.94、 1080i/50、 1080p/ （75Ω 終端時） 29.97、1080p/25、720p/ 3 値 Sync：± 300 mVp-p 59.94、 720p/50、720p/29.97、 （75Ω 終端時） 720p/25、NTSC(LB)、 HD-SDI（HD OUT） ：BNC 型 PAL(LB)、NTSC(CR)、 800 mVp-p、75Ω、 PAL(CR)、NTSC(SQ)、 SMPTE292M シリアルイン PAL(SQ)、...
  • Page 42 付属品 AC 電源アダプター（1） 電源コード（1） リモコン（1） 取扱説明書（1） 本機の仕様および外観は、改良のため 予告なく変更することがありますが、 ご了承ください。 この装置は、情報処理装置等電波障 害自主規制協議会（VCCI）の基準 に基づくクラス A 情報技術装置で す。この装置を家庭環境で使用する と電波妨害を引き起こすことがあり ます。この場合には使用者が適切な 対策を講ずるよう要求されることが あります。 仕様...
  • Page 43 寸法図 上面 背面 正面 側面 底面 深さ 5 から 7 深さ 5 以下 深さ 3 から 5 単位：mm 仕様...
  • Page 44 HD OUT COMPONENT 端子 端子のピン配列 （D-sub 15 ピン） VISCA IN 端子 （8 ピンミニ DIN、凹） ピン 機能 YPbPr YPbPr 番号 ピン番号 機能 COMPONENT COMPONENT DTR IN 設定時、SYNC 時 設定時、VD 時 DSR IN Pr-OUT Pr-OUT TXD IN Y-OUT Y-OUT Pb-OUT Pb-OUT RXD IN ＊...

  • Page 45: 保証とアフターサービスに ついて

    保証とアフターサー ビスについて 調子が悪いときはまずチェックを この取扱説明書をもう一度ご覧になっ てお調べください。 保証期間と保証条件 本機の保証期間および保証条件は、販 売地域（国内、海外）によって異なる ことがあります。お手数ですが、お買 い上げ店にお問い合わせ、ご確認いた だきますようお願い申し上げます。 保証とアフターサービスについて...
  • Page 46 When installing the unit, incorporate a For the customers in Europe readily accessible disconnect device in the The manufacturer of this product is Sony fixed wiring, or connect the power plug to an Corporation, 1-7-1 Konan, Minato-ku, easily accessible socket-outlet near the unit.
  • Page 47 Sony. Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall Pour les clients en Europe kann vom Betreiber verlangt werden, Le fabricant de ce produit est Sony angemessene Maßnahmen durchzuführen Corporation, 1-7-1 Konan, Minato-ku, und dafür aufzukommen. Tokyo, Japon.
  • Page 48 Table of Contents Panning and Tilting ....66 Getting Started Zooming ........67 Precautions ........49 Operating Multiple Cameras with the Remote Commander . 68 Phenomena Specific to CMOS Image Adjusting the Camera ...... 68 Sensors ..........50 Focusing on a Subject ....68 Shooting with Back Lighting ..

  • Page 49: Getting Started

    Operating or storing the camera in the maintenance. If abnormal noise occurs, following locations may cause damage to consult with your Sony dealer. the camera: • Extremely hot or cold places (Operating temperature: 0°C to 40°C [32°F to 104°F]) Note on laser beams •...

  • Page 50: Phenomena Specific To Cmos Image Sensors

    Phenomena Specific to CMOS Image Sensors The following phenomena that may appear in images are specific to CMOS (Complementary Metal Oxide Semiconductor) image sensors. They do not indicate malfunctions. White flecks Although the CMOS image sensors are produced with high-precision technologies, fine white flecks may be generated on the screen in rare cases, caused by cosmic rays, etc.

  • Page 51: Overview

    Overview Features Supplied Accessories CMOS camera with high image quality When you unpack, check that all the The CMOS video camera provides supplied accessories are included. 2,000,000 effective picture elements (pixels) that can shoot high-definition images to Camera (1) offer superior picture quality. Silent, high-speed pan and tilt action By adopting the DD motor mechanism, in addition to high-speed pan/tilt action,...

  • Page 52: Location And Functions Of Parts And Controls

    European model Location and Functions of Parts and Controls Camera Front Remote commander (1) Operating Instructions (1) A Lens This is a 10-magnification optical zoom lens. B Remote sensors These are sensors for the supplied Remote Commander. C POWER lamp Lights when the camera is connected to an AC outlet using the supplied AC power adaptor and AC power cord.
  • Page 53 K HD OUT COMPONENT connector Rear Supplies the images as an analog component (YPbPr) signal. L HD OUT HD-SDI connector Supplies the images as an HD-SDI signal which conforms to the SMPTE292M serial digital interface standard. M IR SELECT switch Select the camera number when you operate multiple cameras with the same Remote Commander.
  • Page 54 SDI, SD OUT VIDEO and SD OUT S Switch Video VIDEO connectors. position format 1080i/50 – Notes 1080p/25 – • Be sure to set this switch before you turn on the power of the camera. You can also 720p/50 – set this switch in the standby mode of the 720p/25 –...

  • Page 55: Remote Commander (Supplied)

    B Switch 2 (Communication baud rate selector) Note Set to ON for 38400 bps, or OFF for If two or more cameras are adjacent and 9600 bps. have the same camera number, they are operated simultaneously with the same Remote Commander. When you install Note the cameras close to each other, set Set the communication baud rate before...

  • Page 56: Power Switch

    F POWER switch Press this button to turn on/off the Caution camera when the camera is connected to To avoid risk of explosion, use R6 (size AA) an AC outlet. manganese or alkaline batteries. G BACK LIGHT button Press this button to enable the backlight compensation.

  • Page 57: Adjusting And Setting With Menus

    Adjusting and Setting with Menus About On-Screen Setting Menus Menus The setting menu selected on the main menu is displayed. You can change various settings, such as shooting conditions and system setup of the camera, while observing menus displayed on a connected monitor. This section explains how to read the on- screen menus before starting menu operations.

  • Page 58: Operating The Camera Using Menus

    Main menu Operating the Camera Using Menus For details on each menu, see page 60 to page 64. a Indicates that you should use the V or v button on the remote commander to select the setting menu. b Indicates that you can move to the next layer (setting menu) by pressing the HOME button.
  • Page 59 For detailed information on how to connect and VISCA command list, refer to the Technical Manual of the camera. For detailed information on how to get the Technical Manual, consult with your Sony dealer. To return to the main menu Press the DATA SCREEN button.

  • Page 60: Exposure Menu

    For the 50/25/ PAL video format: EXPOSURE Menu 1/2, 1/3, 1/6, 1/12, 1/25, 1/50, 1/75, 1/ 100, 1/120, 1/150, 1/215, 1/300, 1/425, 1/600, 1/1000, 1/1250, 1/1750, 1/2500, The EXPOSURE menu is used to set the 1/3500, 1/6000, 1/10000 sec. items related to the exposure. IRIS: Select the iris from among the following: CLOSE, F26, F22, F19, F16, F14, F11,...

  • Page 61: White Balance Menu

    Before starting the one-push white balance WHITE BALANCE adjustment, change the shutter speed to one which is faster than 1/60 (for 59.94/29.97/ Menu NTSC video format) or 1/50 (for 50/25/PAL video format). The WHITE BALANCE menu is used to select the white balance mode. MODE (white balance mode) Select the white balance mode from among the following:...

  • Page 62: Picture Menu

    PICTURE Menu PAN TILT ZOOM Menu The PAN TILT ZOOM menu is used to select the pan/tilt/zoom mode. APERTURE (aperture compensation) Select the aperture compensation level from among MIN, 01 to 14 and MAX. PAN/TILT LIMIT When you set PAN/TILT LIMIT to ON, you PICTURE EFFECT can select the limit of pan/tilt operation.

  • Page 63: System Menu

    You can select the magnification of the detailed information on how to get the electronic zoom from among ×4, ×2, or Technical Manual, consult with your Sony ×1.5. When you select x1, digital zoom does dealer. not operate. Only the optical zoom operates.

  • Page 64: Status Menu

    Message When STATUS Menu RESET n : OK You have reset the camera settings stored in POSITION 1 to 6 to The STATUS menu is used to display the the default settings. settings selected with the menus. One push WB : OP During the white balance adjustment in the ONE PUSH white balance mode, the...

  • Page 65: Operation Using The Supplied Remote Commander

    For detailed information on how to check, refer to the Technical Manual.For detailed information on how to get the Technical Manual, consult with your Sony dealer. POWER lights. Connect the camera to an AC outlet using the supplied AC power adaptor and power cord.

  • Page 66: Pan/Tilt And Zoom Operation

    turns off and the STANDBY lamp lights on Pan/Tilt and Zoom the camera. Operation Panning and Tilting POWER STANDBY lights. Press the POWER switch. The camera will turn on and perform the pan/tilt reset operation automatically. Press the arrow button to pan or tilt the camera.

  • Page 67: Zooming

    If the camera moves in a different If the STANDBY lamp of the camera direction from the one you intended flashes The camera is preset so that the image output from the camera is rotated toward the right whenever you press the b button. To face the camera toward the opposite direction: You might wish to face the camera toward...

  • Page 68: Operating Multiple Cameras With

    Operating Multiple Cameras Adjusting the with the Remote Commander Camera Set the IR SELECT switch on the rear of the camera you want to operate to 1, 2 or 3. Press the CAMERA SELECT button on the Remote Commander that corresponds to the number set in step Focusing on a Subject CAMERA...

  • Page 69: Storing The Camera Settings In Memory - The Presetting Feature

    To cancel the function, press the BACK Storing the Camera LIGHT button again. Settings in Memory — the Presetting Feature Subject Up to six combinations of settings (six appears positions) including camera position, brighter. zooming, focusing, and backlighting, can be preset.
  • Page 70 buttons, 1 to 6, in which you want to turned off and turned on again, store those positions in POSITION 1. store the settings. • Storing or cancelling the settings in POSITION 1 takes about 2 seconds longer than those of other positions. •...

  • Page 71: Installation And Connection

    Installation and Connection Installing the Attaching the Camera to a Tripod Camera Attach a tripod to the screw hole used for attaching a tripod on the bottom of the camera. Installing the Camera on a The tripod must be set up on a flat surface Desk and its screws tightened firmly by hand.

  • Page 72: Connections

    Remote Commander. To obtain a cable, consult with your Sony dealer. For detailed information on how to connect the camera and the VISCA command list, refer to the Technical Manual of the camera.

  • Page 73: Connecting A Video Monitor, Etc

    Connecting a Video Monitor, Connecting a Video Monitor, etc., Equipped with an Analog VTR, etc., Equipped with a Component (YPbPr) Input Composite Video Input Connector Connector or an S Video Connector HD OUT to AC outlet COMPONENT SD OUT SD OUT to AC outlet VIDEO S VIDEO...

  • Page 74: Connecting A Vtr Equipped With

    Connecting a VTR Equipped with HD-SDI Input Connectors HD OUT to AC outlet HD-SDI Connecting cable with BNC connectors (not supplied) to HD-SDI input HDCAM, VTR, etc. equipped with an HD-SDI input connectors Note Set the SYSTEM SELECT switch to the position where the corresponding HD signal is output.

  • Page 75: Appendix

    Appendix Troubleshooting Before bringing in your camera for service, cannot be corrected, consult with your Sony check the following as a guide to dealer. troubleshooting the problem. If the problem Symptom Cause Remedy The power of the camera is The AC power adaptor is not Insert the power cord firmly as not turned on.

  • Page 76: Menu Configuration

    Menu Configuration The menus of the camera are configured as The initial settings of each item are in bold. described below. (See page 60.) Menu Configuration...
  • Page 77 (See page 61.) (See page 62.) (See page 62.) Initial setting: +100° Initial setting: -100° Initial setting: +25° Initial setting: -25° (See page 63.) * This item appears only when an HD video format is selected with the SYSTEM SELECT switch. Menu Configuration...
  • Page 78 (See page 64.) Menu Configuration...

  • Page 79: Preset Items

    Preset Items The following items set by using the Remote Commander and menu items can be stored in the memory of the camera. Items adjusted with the Remote Commander Preset item Preset position number Pan/Tilt Position Zoom Position Focus Mode Auto/Manual Focus Position Backlight Compensation ON/OFF Menu items...
  • Page 80 • IR Receive • IR Receive Return For detailed information on the VISCA command list, refer to the Technical Manual of the camera. For detailed information on how to get the Technical Manual, consult with your Sony dealer. Preset Items...

  • Page 81: Specifications

    Control input/output Specifications VISCA IN: Mini DIN 8-pin type, RS-232C VISCA OUT: Mini DIN 8-pin type, RS-232C System Power connector Video signal 1080i/59.94, 1080i/50, 1080p/ JEITA type4 (DC IN 12V) 29.97, 1080p/25, 720p/59.94, 720p/50, 720p/29.97, 720p/25, General NTSC (LB), NTSC (CR), NTSC (SQ), PAL (LB), PAL Input voltage 12 V DC (10.8 to 13.0 V DC) (CR), PAL (SQ) (switched with...
  • Page 82 Dimensions Back Front Side Bottom Within a depth from 5 to 7 mm (7/32 to 9/32 inches) from the bottom surface. Within a depth from 5 mm (7/32 inches) or less from the bottom surface. Within a depth from 3 to 5 mm (1/8 to 7/32 inches) from the bottom surface.
  • Page 83 HD OUT COMPONENT connector (D- Pin assignments sub, 15-pin) VISCA IN connector (mini-DIN 8-pin, female) Function At YPbPr At YPbPr Pin No. Function COMPONEN COMPONEN T setting (at T setting (at DTR IN SYNC) DSR IN Pr-OUT Pr-OUT TXD IN Y-OUT Y-OUT Pb-OUT...
  • Page 84 Sony Corporation...
