CPL Series
Convectors
Installation, Operation & Maintenance Instructions
Dear Owner,
Congratulations! Thank you for purchasing this new heater manufactured by Marley Engineered Products.
You have made a wise investment selecting the highest quality product in the heating industry.
Please carefully read the installation and maintenance instructions shown in this manual. You should enjoy
years of efficient heating comfort with this product from Marley Engineered Products... the industry's leader in
design, manufacturing, quality and service.
WHEN USING ELECTRICAL APPLIANCES, BASIC PRECAU-
TIONS SHOULD ALWAYS BE FOLLOWED TO REDUCE
THE RISK OF FIRE, ELECTRIC SHOCK, AND INJURY TO
PERSONS, INCLUDING THE FOLLOWING:
1. Read all instructions before installing or using the heater.
2. A heater has hot and arcing or sparking parts inside. Do not
use in areas where gasoline or flammable liquids are used
or stored. Do not use in corrosive environment or any area
where explosive materials are used or stored.
3. This heater is hot when in use. To avoid burns, do not let
bare skin touch hot surfaces. Keep combustible materials,
such as furniture, pillows, bedding, papers, clothes, and cur-
tains away from heater.
RECEIVING
1. Each Pedestal Heater is shipped in two cartons. One carton
contains the heater, the other contains the pedestals.
2. Material when shipped was in good order and Marley
Engineered Products hold clear bill of lading, therefore any
concealed damage must be reported at once to the carrier
for inspection and settlement.
IMPORTANT INSTRUCTIONS
WARNING
SAVE THESE INSTRUCTIONS

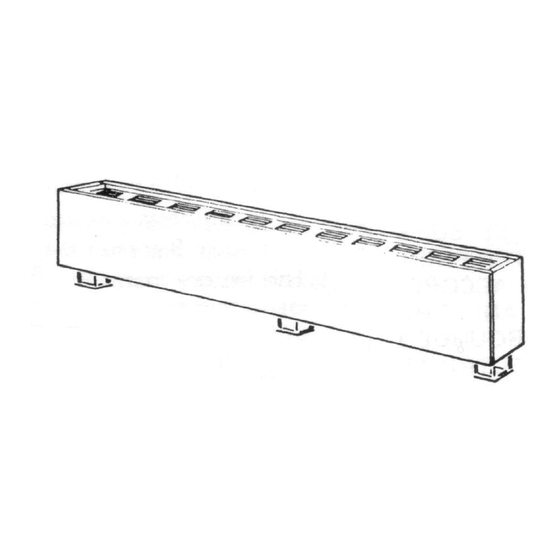

CPL Series Pedestal
Convection Heater
... The Employees of
Marley Engineered Products
!
4. To prevent a possible fire, do not block air intakes or
exhaust in any manner.
5. Do not insert or allow foreign objects to enter any ventilation
or exhaust opening as this may cause an electric shock or
fire, or damage the heater.
6. Serious injury or death could result from electric shock.
Make sure electrical power supply circuit coming to heater
is disconnected at main disconnect or service panel before
installing or servicing this heater.
7. This heater is not for residential or household use.
Note: It is advisable to store cartons in a central area to be
drawn upon as needed per room requirements. If called for on
order, the cartons will have been tagged with proper room
number.
Advertisement
Table of Contents
Related Manuals for Berko CPLAS
Summary of Contents for Berko CPLAS
-
Page 1: Important Instructions
CPL Series Pedestal Convection Heater CPL Series Convectors Installation, Operation & Maintenance Instructions IMPORTANT INSTRUCTIONS Dear Owner, Congratulations! Thank you for purchasing this new heater manufactured by Marley Engineered Products. You have made a wise investment selecting the highest quality product in the heating industry. Please carefully read the installation and maintenance instructions shown in this manual. -
Page 2: Specifications
2500 12.0 10.4 -6500 3000 14.4 12.5 10.8 -6564 3380 16.2 14.1 8.1 12.2 * Prefix with: CPLAS -6625 3750 18.0 10.4 15.6 9.0 13.5 -6750 4500 21.6 12.5 18.7 10.8 16.2 Clearance Chart -8125 1000 For safe and efficient operation, maintain at least the following... -
Page 3: Installation Instructions
1. Branch circuits for the heaters shall be enclosed in 1” rigid 3. Wiring procedures and connections must be in accordance conduit for CPLAS, or 1- 1/4” rigid conduit for CPLAM with the National Electrical Code (NEC) and local codes. - Page 4 6. The factory installed wires in the heater wire way can be Leveling loaded up to 35 amps in CPLAS and up to 45 amps in CPLAM units. Refer to Table C and D for maximum length of heater run when the heaters are connected in parallel.
- Page 5 1-9/16” (CPLAM) 1-9/16” (CPLAM) 45-1/8” (CPLAS) 33-1/8” (CPLAS) 44-7/8” (CPLAM) 32-7/8” (CPLAM) 60” NOTE: HOLES IN JIGS SHOULD BE 1-3/8” FOR CPLAS HEATERS, OR 5-Foot Heater 1-7/16” (CPLAS) 1-11/16” FOR CPLAM HEATERS. 1-9/16” (CPLAM) 28-13/16” 57-1/8” (CPLAS) 56-7/8” (CPLAM) * WHEN BUTTING HEATERS, LEAVE A 1/16”...
-
Page 6: Maintenance Instructions
the jigs and then positioned for the concrete pour. One end 6. Replace front covers, and secure with mounting screws. (Figure 3.) pedestal must be screwed onto rigid wall conduit so that the mounting height requirements in Figure 1a are met after pouring OPERATION INSTRUCTIONS of the finished floor. - Page 7 Figure 7 - Wiring Diagram...
-
Page 8: Limited Warranty
ELEMENT 1213-2000-001 OVERLOAD PROTECTOR WIREWAY COVER 4520-0007-VAR 6405-0053-VAR Built-In Controls (Optional) Heating Element (Part No. Prefix 1802-2001) Description Part Number Description Heater Length CPLAM CPLAS 28” 3’ 4’ 5’ 6’ 8’ 10’ Disconnect Switch 5216-0125-000 5216-0124-000 125W/Ft. 120V Transformer 120 Volt... -
Page 9: Instrucciones Importantes
Calefactor de convección para pedestal, serie CPL Convectores Serie CPL Instrucciones de instalación, operación y mantenimiento INSTRUCCIONES IMPORTANTES Estimado propietario:, ¡Felicitaciones! Gracias por comprar este nuevo calefactor fabricado por Marley Engineered Products. Al seleccionar el producto de más alta calidad de la industria de calefacción, usted ha hecho una sabia inver- sión. -
Page 10: Especificaciones
-2250 -2375 28” -2500 1000 -2564 1125 -2625 1250 Figura 1 -2750 1500 -3125 Tabla A -3188 -3250 Modelo CPLAS (H=5 ”; D=3”) -3375 3’ 1125 -3500 1500 -3564 1690 Número de Longitud Watts Corriente, A -3625 1875 catálogo* “L”... -
Page 11: Instrucciones De Instalación
3. Los procedimientos de cableado y las conexiones deben estar de acuerdo con el Código Eléctrico Nacional (NEC) de los EE. UU. y un conducto rígido de 25.4 mm (1”) para los modelos CPLAS, o de los códigos locales. Consulte el Diagrama de conexionado que 31.8 mm (1-1/4”) para los modelos CPLAM. - Page 12 6. Los cables instalados en fábrica en el canal de cables del calefactor pueden cargarse hasta 35 A en las unidades CPLAS y hasta 45 A en las unidades CPLAM. Para conocer la longitud máxima del tramo Placa de cubierta (utilizada...
- Page 13 45-1/8” (CPLAS) 33-1/8” (CPLAS) 44-7/8” (CPLAM) 32-7/8” (CPLAM) NOTA: LOS AGUJEROS DE LOS 60” SOPORTES DEBEN SER DE 34.9 mm (1-3/8”) PARA CALEFACTORES CPLAS, 1.52 Calefactor de m (5 pies) 1-7/16” (CPLAS) O DE 42.9 mm (1-11/16) PARA 1-9/16” (CPLAM) 28-13/16”...
-
Page 14: Instrucciones De Operación
construirse con madera de buena calidad de 25.4 mm (1”) x 101.6 mm 6. Vuelva a colocar las cubiertas frontales y sujételas con los tornillos de montaje (Figura 3). (4”), como se muestra en la Figura 5. Los pedestales se instalan en los soportes y luego se posicionan para el vertido del hormigón. - Page 15 Figura 7 - Diagrama de conexionado CONEXIONADO TÍPICO DE CALEFACTORES MÚLTIPLES (SIN CONTROLES) SECCIÓN DE PROTECTOR PROTECTOR RELLENO TÉRMICO TÉRMICO ELEMENTOS CALEFACTORES ELEMENTOS CALEFACTORES A OTRO CALEFACTOR A OTRO CALEFACTOR TORNILLO DE TORNILLO DE TORNILLO DE TORNILLO DE PUESTA A TIERRA PUESTA A TIERRA PUESTA A TIERRA PUESTA A TIERRA...
- Page 16 4520-0007-VAR 6405-0053-VAR 4520-0007-VAR 6405-0053-VAR Controles incorporados (opcionales) Elemento calefactor (prefijo del Nº de parte: 1802-2001) Descripción Número de parte Descripción Longitud del calefactor CPLAM CPLAS 28” 3’ 4’ 5’ 6’ 8’ 10’ Interruptor de desconexión 5216-0125-000 5216-0124-000 125W/pie . 120 V Relé...
-
Page 17: Instructions Importantes
Radiateur à convection sur pieds Série CPL Convecteurs Série CPL Instructions d’installation, d’utilisation et d’entretien INSTRUCTIONS IMPORTANTES Cher propriétaire, Félicitations! Merci d’avoir acheté ce nouveau radiateur fabriqué par Marley Engineered Products. Vous avez fait un investissement sage en choisissant le produit de la meilleure qualité dans l’industrie du chauffage. Veuillez lire soigneusement les instructions d’installation et d’entretien développées dans ce manuel. -
Page 18: Spécifications
-10250 2 500 12,0 10,4 -6375 6’ 2 250 10,8 -6500 3 000 14,4 12,5 10,8 * Préfixe avec : CPLAS -6564 3 380 16,2 14,1 8,1 12,2 -6625 3 750 18,0 10,4 15,6 9,0 13,5 Tableau d’écartements -6750 4 500 21,6 12,5 18,7 10,8 16,2 Pour un fonctionnement sûr et efficace, maintenez au moins les écarte-... -
Page 19: Installation Instructions
1. Les branches de circuit pour les radiateurs doivent être incluses radiateur. dans un conduit rigide, de 1" pour les modèles CPLAS, ou de 1-1/4” 3. Les procédures de câblage et les connexions doivent être en con- pour les CPLAM. - Page 20 6. Les fils installés en usine dans le chemin de câbles du radiateur à niveau peuvent supporter jusqu’à 35 A pour les unités CPLAS, ou 45 A pour les unités CPLAM. Référez-vous aux Tableaux C et D pour la longueur maximale du tronçon quand les radiateurs sont branchés Plaque de couverture en parallèle.
- Page 21 44-7/8” (CPLAM) 32-7/8” (CPLAM) 60” REMARQUE : LES TROUS DANS LES SOUTIENS DOIVENT FAIRE 1-3/8” Radiateur 5 pieds 1-7/16” (CPLAS) (RADIATEURS CPLAS) OU 1-11/16” 1-9/16” (CPLAM) 28-13/16” 57-1/8” (CPLAS) (RADIATEURS CPLAM) 56-7/8” (CPLAM) * POUR L’ABOUTEMENT DE RADIATEURS, LAISSEZ UN INTER- 72”...
-
Page 22: Instructions D'utilisation
Les pieds sont installés dans les soutiens puis positionnés pour le INSTRUCTIONS D’UTILISATION coulage du béton. Un des pieds d’extrémité doit être vissé sur un con- 1. Le radiateur doit être correctement installé avant d’être utilisé. duit mural rigide de façon à ce que les exigences en hauteur de mon- 2. - Page 23 Figure 7 – Schéma de câblage CÂBL GE TYPE POUR PLUSIEURS R DI TEURS (S NS COMM NDES) PROTECTION SECTION DE PROTECTION THERMIQUE REMPLISS GE THERMIQUE ÉLÉMENTS ÉLÉMENTS VERS UTRE VERS UTRE R DI TEUR R DI TEUR VIS DE TERRE VIS DE TERRE VIS DE TERRE VIS DE TERRE...
- Page 24 COUVERCLE DE CHEMIN DE CÂBLE WIREWAY COVER 4520-0007-VAR 6405-0053-VAR Contrôles intégrés (Optionnel) Élément de chauffe (Préfixe de N° de pièce 1802-2001) Description Numéro de pièce Description Longueur du radiateur CPLAM CPLAS 28” 3’ 4’ 5’ 6’ 8’ 10’ Interrupteur de coupure 5216-0125-000 5216-0124-000...
