sks HT 4500 User Manual

Hide thumbs Also See for HT 4500:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
HT 4500
Version 1.2
~ 1 ~

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HT 4500 and is the answer not in the manual?

Questions and answers

Related Manuals for sks HT 4500

Summary of Contents for sks HT 4500

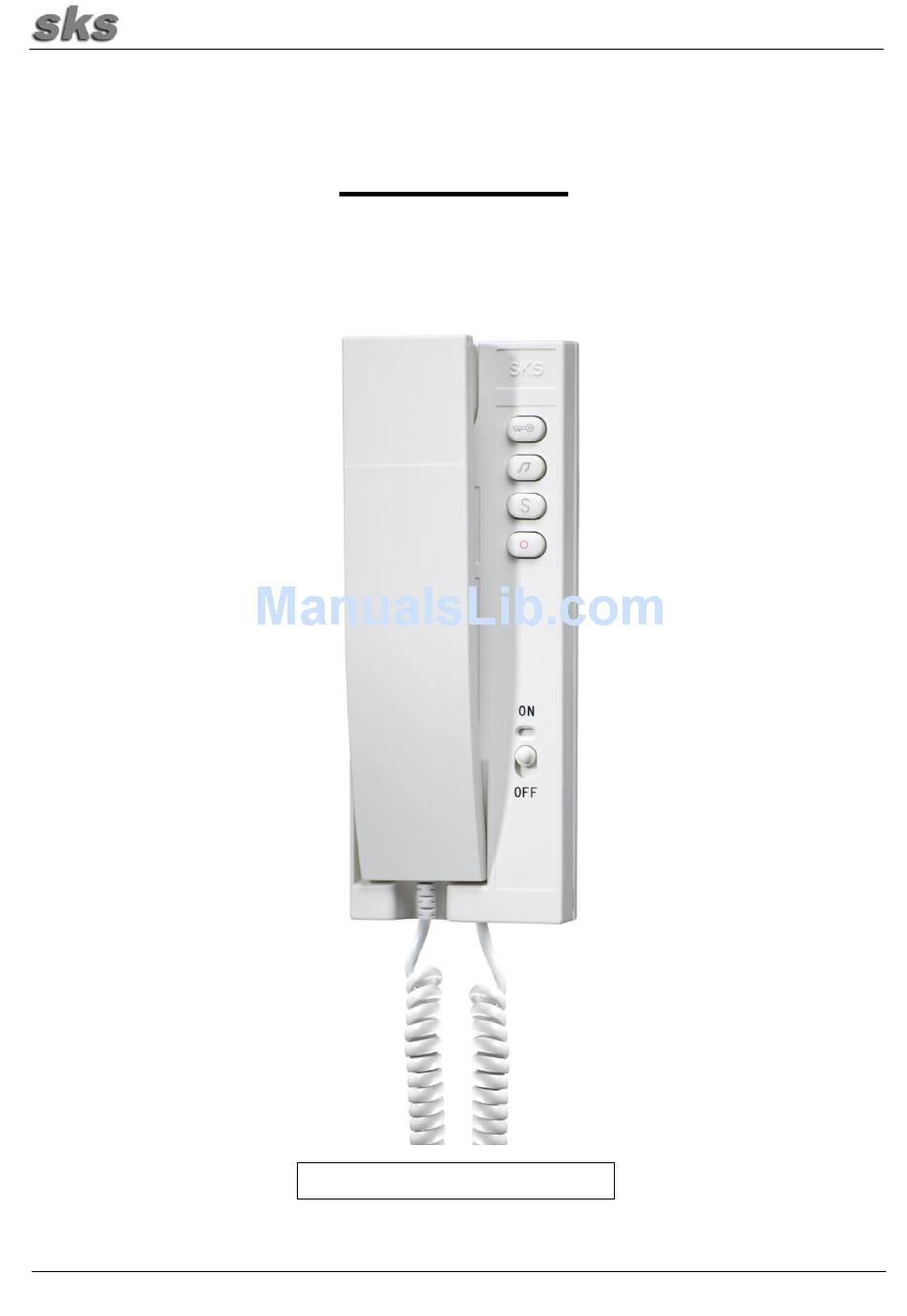

  • Page 1 HT 4500 Version 1.2 ~ 1 ~...

  • Page 2: Installation

    1. Installation Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten. (Deutschland) Gegenmaßnahmen: Schalten Sie zu Beginn der Arbeiten alle Spannungsführenden Leitungen frei. Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten. Stellen Sie Spannungsfreiheit durch Messung fest.
  • Page 3 Sonderfunktionen 3.1 Programmierung von nur einer Rufadresse (ein Klingeltaster für eine Sprechstelle) Nach der im Anhang befindlichen SKS-BUS Rufadressen Tabelle die gewünschte Rufadresse des Gerätes am DIP-Schalter einstellen. Jede Rufadresse ist fest einem Klingeltaster in der Türstation zugeordnet. Die Rufadressenverteilung ist bei SKS Türstationen in der Türstation oder am Türlautsprecher 4503, 4508 oder 4808 hinterlegt.
  • Page 4 4. Bedienungsanleitung Funktion Tasten Vorgehensweise Nehmen Sie nachdem das Gerät angeklingelt wurde den Hörer ab. Gespräch annehmen Eine Rufabschaltung ist nur bei den Modellen HT4500-x-MS möglich. Diese Sprechstellen haben einen Schiebeschalter unter den Tasten. Stellen Sie den Schiebeschalter auf „OFF“ um den Rufton abzuschalten. Rufton Ein-/Ausschalten Um den Rufton einzuschalten, stellen Sie den Schiebeschalter auf „ON“.

  • Page 5: Technische Daten

    5. Technische Daten Elektrische Daten 19 – 23VDC Spannung a / b Allgemeines Umgebungstemperatur -10°C bis +45°C Feuchtigkeit 20% bis 90% nicht kondensierend Gehäuse Kunststoffgehäuse Abmessungen (Breite x Höhe x Tiefe) 89 x 230 x 58 mm ~ 5 ~...
  • Page 6 ~ 6 ~...

  • Page 7: Terminal Designation

    1. Installation Hazard of electrical strike and burns to persons, as well as damage of equipment and malfunctions Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Countermeasures: Before beginning any work, deactivate and disconnect all energized electrical wires. Secure the switched off/ disconnected lines against erreneous reconnection.
  • Page 8 (2...4 Call buttons for an Intercom Unit or Internal Call Units) The intercom unit can store up to 4 SKS-BUS call addresses for house call, internal call or group call addresses. The first address is the main address and is transmitted as the device identification. The...

  • Page 9: Operating Instructions

    4. Operating Instructions Function Button Procedure Pick up the receiver after the unit has been rung. Accept call You can only turn off the ringer on models HT4500-x-MS. These intercoms have slider switch above the button. Push the slider switch to “OFF” to turn off the ringer.

  • Page 10: Technical Data

    5. Technical Data Electrical Data 19 – 23VDC Voltage a / b General Ambient temperature -10°C to +45°C Humidity 20% to 90% non-condensing Housing Plastic housing Dimensions (width x height x depth) 89 x 230 x 58mm ~ 10 ~...
  • Page 11 ~ 11 ~...
  • Page 12 1. Installation Danger d'électrocution pour les personnes. Risque de brûlure, de dommages à l’appareil et de dysfonctionnements. Les directives de la VDE 0100 et de la VDE 0800 doivent être respectées lors de l’installation. (Allemagne) Contre-mesures : Mettez hors tension toutes les lignes conductrices au début des travaux. Sécurisez les lignes déconnectées de manière à...
  • Page 13 3.1 Programmation d’une seule adresse d’appel (un bouton de sonnette pour un carillon sur bus) D’après le tableau des adresses d’appel sur le bus SKS situés den annexe, définir l'adresse d'appel de l’appareil sur l'interrupteur DIP. Chaque adresse d’appel est dédiée à un bouton de sonnerie dans la station de porte.
  • Page 14 4. Mode d'emploi Fonction Touches Procédure à suivre Après sonnerie sur l’appareil, décrochez le combiné. Accueillir l’appel La fonction silence n’est possible que sur les modèles HT4500-x-MS. Ces postes disposent d’un bouton poussoir sous les touches. Positionner le Activer/désactiver la bouton poussoir sur "OFF“...

  • Page 15: Caractéristiques Techniques

    5. Caractéristiques techniques Caractéristiques électriques 19 – 23VDC Tension a / b Généralités Température ambiante de -10°C à +45°C Humidité 20% à 90% sans condensation Boîtier Boîtier plastique Dimensions (largeur x hauteur x profondeur) 89 x 230 x 58mm ~ 15 ~...
  • Page 16 ~ 16 ~...

  • Page 17: Anhang, Appendix, Annexe

    Anhang, Appendix, Annexe ~ 17 ~...
