Sul fi lo MARRONE è presente, durante un ciclo d'allarme, un comando negativo per pilotare il relé d'origine o uno
supplementare per il clacson della vettura o un eventuale Pager.
Il comando negativo può essere di tipo continuo o alternato a seconda della selezione eseguita nella tabella di
programmazione delle funzioni accessorie.

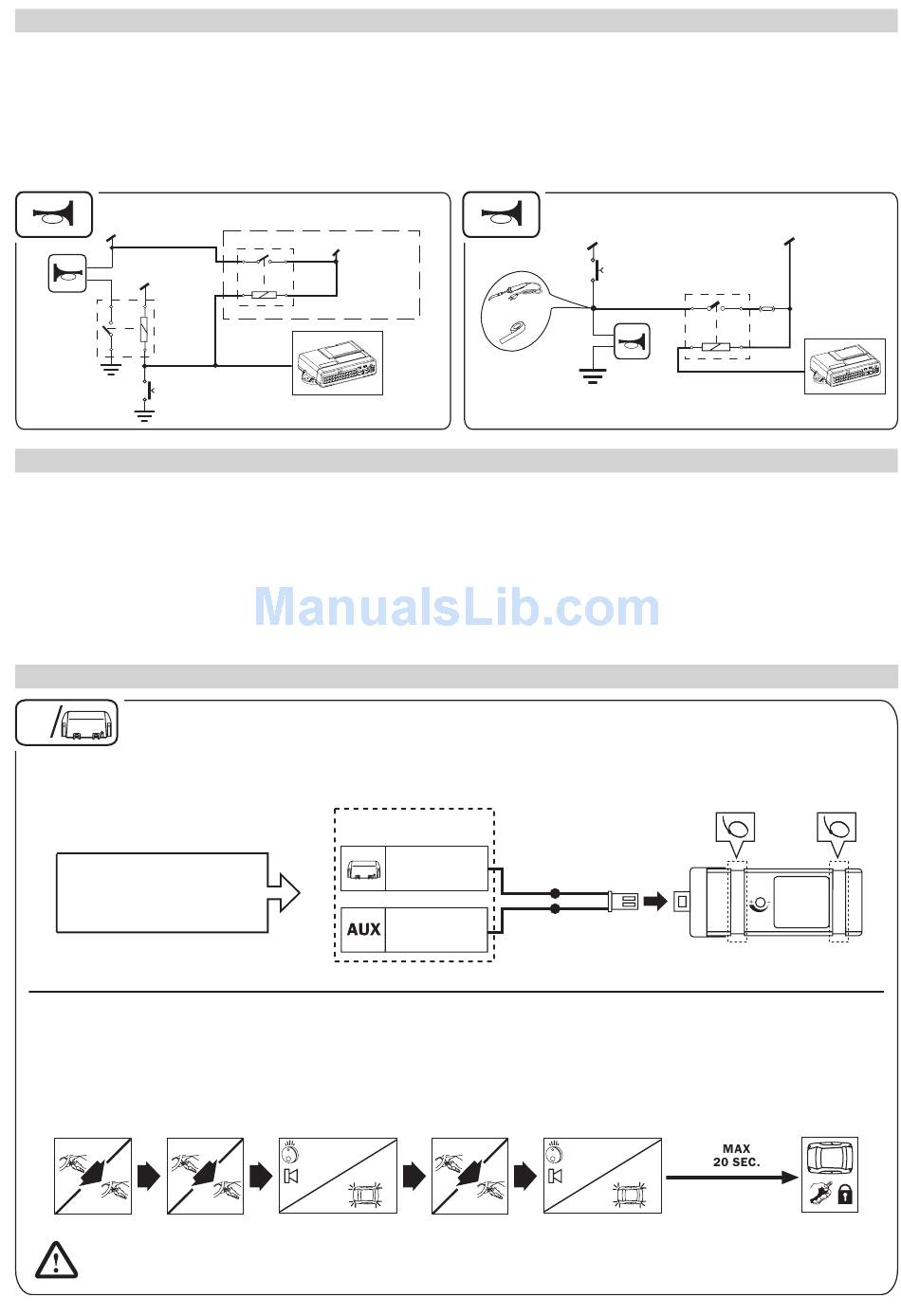

Per i diversi tipi di collegamento attenersi a quanto indicato nelle fi g. 18 e 18/A.
COMANDO NEGATIVO
+30 o +15
CLACSON
+30
87 30
RELÈ
CLACSON
D'ORIGINE
86 85
COMANDO
ORIGINALE
CLACSON
Fig. 18
COMANDO MODULO ALZAVETRI E INIBIZIONE ALLA SALITA VETRI
All'inserimento dell'allarme viene fornito sul fi lo ROSA/NERO un comando temporizzato di 12 Sec. con polarità
POSITIVA per il pilotaggio del modulo accessori alzavetri M2008.
Nel caso si voglia inserire l'allarme senza avere la salita vetri è suffi cente premere il pulsante posto sul pulsante LED
poco prima di attivare l'allarme tramire il radiocomando d'origine.
E' possibile variare la polarità del segnale per il modulo alzavetri utilizzando il programmatore portatile PDC/CAR
ALARM PROGRAMMER (ABS0889) ed usufruire di un segnale con polarità NEGATIVA in grado di pilotare ad esempio
un comfort d'origine.
AUX
L'allarme dispone della possibilità di utilizzare moduli aggiuntivi e di escluderli temporaneamente come per la
protezione volumentrica; A tale scopo fornisce una linea di uscita positiva dedicata per il pilotaggio dei moduli
(fi lo ROSA ) e un ingresso per il segnale d'allarme in arrivo dagli stessi ( fi lo GIALLO ).
Esempio di collegamento
per il modulo ausiliario
Shock Sensor M14/2008
Per escludere i moduli ausiliari procedere illustrato di seguito; attivare 3 volte il +15 quadro del veicolo e chiudere la vettura
con il radiocomando d'origine entro 20 Sec.
Un lampeggio molto rapido durante il tempo di immunità indicherà lo stato di inserito con protezione volumentrica esclusa.
+ 15 ON + 15 ON
+ 15 OFF
Attenzione l'esclusione dei moduli disattiva temporaneamente anche la protezione volumentrica ad ultrasuoni.
USCITA ALLARME PER RELE' CLACSON/PAGER
+30
87 30
INSTALLARE RELÈ
SUPPLEMENTARE
SE CLACSON
SOTTOCHIAVE
86 85
MARRONE
MODULO DI PROTEZIONE AUSILIARIA
INIBIZIONE PROTEZIONE AUSILIARIA
= 1 FLASH
= 3 BEEP
+ 15 OFF
COMANDO POSITIVO
+
Fig. 18/A
ALLARME
INGRESSO
ALLARME
POSITIVO GIALLO
COMANDO
ROSA
POSITIVO MODULI
AUSILIARI
+ 15 ON
X 3
+ 15 OFF
