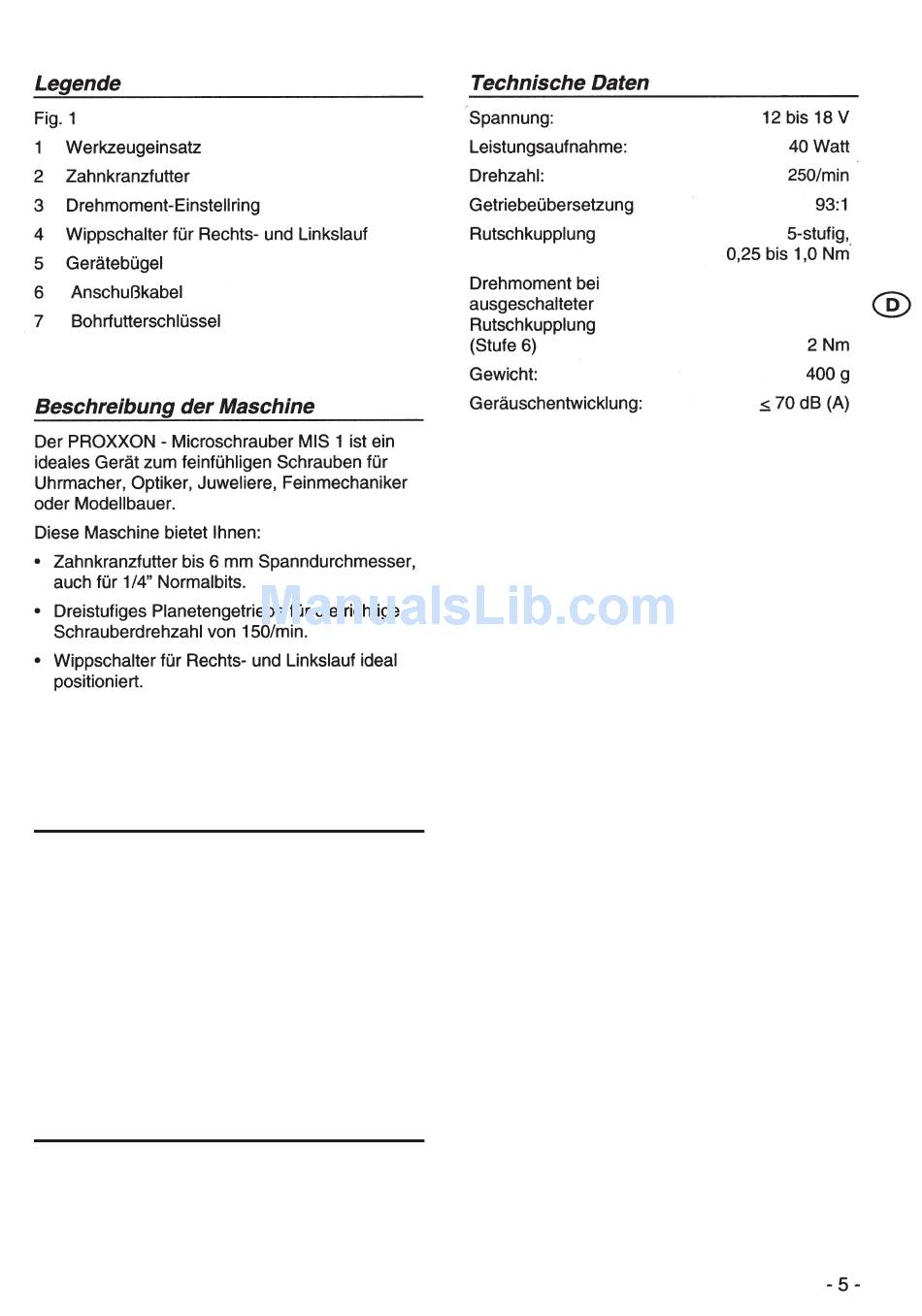

• Feinfühlige Rutschkupplung. Einstellbar in fünf
Stufen von 0,25 bis 1,0 Nm. Stufe 6 = Kupp-
lung AUS bis 2,0 Nm Drehmoment.
Enthaltenes Zubehör
Folgende Schrauber-Bits finden Sie in Ihrem Set:
• Schrauber-Bits für Schlitzschrauben:
0,3 x 1,5 mm, 0,35 x 2 mm, 0,4 x 2,5 mm
• TX-Schrauber-Bits in der Größe
T6, T8 und T10
• Phillips-Schrauber-Bits in der Größe 0 und 1
• In-Hex-Schrauber-Bits in der Größe
1,5-2,0- und 2,5 mm
• Sechskant-Einsätze:
3,0-3,5-4,0-4,5 und 5,0 mm
Passende Netzgeräte
Zum Betrieb des Gerätes empfehlen wir aus-
schließlich Proxxon-Netzgeräte (auch die regel-
baren Versionen NG2/E oder NG5/E). In jedem
Fall sollte das verwendete Netzgerät einen
Strom von 1 A bei einer Spannung von 12 V ab-
geben können.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Proxxon MIS 1
Summary of Contents for Proxxon MIS 1
- Page 1 3,0-3,5-4,0-4,5 und 5,0 mm Passende Netzgeräte Zum Betrieb des Gerätes empfehlen wir aus- schließlich Proxxon-Netzgeräte (auch die regel- baren Versionen NG2/E oder NG5/E). In jedem Fall sollte das verwendete Netzgerät einen Strom von 1 A bei einer Spannung von 12 V ab-...
- Page 2 Hinweis EU-EMV-Richtlinie 89/336/EWG DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EU-Maschinenrichtlinie 98/37 EWG DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
- Page 5 3.0, 3.5, 4.0, 4.5 and 5.0 mm Suitable power supplies To supply the machine, we recommend only Proxxon power supplies (including the adjusta- ble versions, NG2/E or NG5/E). In all cases, the power supply should have an output capacity of 1 A at 12 V.
- Page 6 Note: EC-EMC-Guideline 89/336/EEC DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EU-Machine Guideline 98/37 EEC DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
-
Page 9: Accessoires Fournis
Appareils d’alimentation adaptés Pour faire fonctionner l’appareil, nous recom- mandons exclusivement des appareils d’ali- mentation Proxxon (également les versions ré- glables NG2/E ou NG5/E). En tous les cas, l’appareil d’alimentation doit pouvoir fournir un courant de 1 A pour une tension de 12 V. - Page 10 Remarque Directive CE sur la compatibilité électromagnétique 89/336/CEE DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 Directive CE sur les machines 98/37 CEE DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
-
Page 13: Accessori Inclusi
• Inserimenti esagonali: 3,0-3,5-4,0-4,5 e 5,0 mm Alimentatori adatti Per il funzionamento dell’apparecchio consi- gliamo esclusivamente alimentatori Proxxon (anche le versioni regolabili NG2/E o NG5/E). In ogni caso l’alimentatore utilizzato deve poter trasmettere una corrente di 1 A con una tensio-... - Page 14 Avviso Direttiva CE CEM (compatibilità elettromagnetica) 89/336/CEE DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 Direttiva CE relativa ai macchinari 98/37 CEE DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
- Page 17 Fuentes de alimentación adecuadas Para el servicio recomendamos usar exclusiva- mente fuentes de alimentación Proxxon (incluso las versiones regulables NG2/E o NG5/E). En todo caso, la fuente de alimenta- ción utilizada debería poder emitir una intensi- dad de 1 A a una tensión de 12 V.
- Page 18 Observación Directriz EG-EMV 89/336/EWG DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 Directriz de máquinas EG 98/37 EWG DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
- Page 21 3,0-3,5-4,0-4,5 en 5,0 mm Passende nettoestellen Voor het bedrijf van het toestel adviseren wij uitsluitend Proxxon-nettoestellen (ook de regel- bare versies NG2/E of NG5/E). In ieder geval dient het toegepaste nettoestel een stroom van 1 A bij een spanning van 12 V te kunnen afge-...
- Page 22 Informatie EG-EMC-richtlijn 89/336/EEG DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EG-machinerichtlijn 98/37 EEG DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
-
Page 25: Medfølgende Tilbehør
3,0-3,5-4,0-4,5 og 5,0 mm Passende lysnetadaptere Til drift af Deres maskine anbefaler vi udeluk- kende Proxxon lysnetadaptere (også de regulerbare versioner NG2/E eller NG5/E). I hvert tilfælde skal den anvendte lys- netadapter kunne afgive en strøm på 1 A ved... - Page 26 Henvisning EU-EMC-direktiv 89/336/EØF DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EU-maskindirektiv 98/37 EØF DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
-
Page 29: Medföljande Tillbehör
1,5-2,0- och 2,5 mm • Sexkantinsatser: 3,0-3,5-4,0-4,5 och 5,0 mm Passande nätaggregat För apparatens drivning rekommenderar vi ute- slutande Proxxon’s nätaggregat (gäller även de reglerbara versionerna NG2/E och NG5/E). Under alla omständigheter bör det nätaggregat som används kunna avge en ström på 1 A vid en spänning på 12 V. - Page 30 Hänvisning EG-EMV-riktlinje 89/336/EWG DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EG-maskinriktlinje 98/37 EWG DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
- Page 33 • Citlivá třecí spojka. Nastavitelná do pěti stupňů od 0,25 až po 1,0 Nm. Stupeň 6 = spojka AUS do 2,0 Nm točivého momentu. Obsažené příslušenství Následující šroubovací bits se nachází ve Vaši sadě: • šroubovací bits pro šrouby se zářezem: 0,3 x 1,5 mm, 0,35 x 2 mm, 0,4 x 2,5 mm •...
- Page 34 Poukaz ES-EMV-Směrnice 89/336/EHS DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 ES-Směrnice konstrukci strojů 98/37 EHS DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
- Page 37 • Altı köfleli ilave parçalar: 3,0-3,5-4,0-4,5 ve 5,0 mm Uygun flebeke adaptörleri Cihazın çalıfltırılması için yalnızca Proxxon flebeke adaptörleri kullanmanızı tavsiye ediyoruz (ayarlanabilir versiyon NG2/E veya NG5/E de olabilir). Ancak her durumda da kullanıldı¤ınız flebeke adaptörünün 12 V‘luk bir gerilimde 1 A‘lık...
- Page 38 Açıklama EU-EMV-yönergesi 89/336/EWG DIN EN 55014-1/09.2002 DIN EN 55014-2/08.2002 DIN EN 61000-3-2/12.2001 DIN EN 61000-3-3/05.2002 EU-EU-Makine Yönergesi 98/37 EWG DIN EN 50144-1/11.1999 DIN EN 50144-2-1/09.2000 DIN EN 50144-2-2/09.2000...
