Bedienungsanleitung / Operation Instructions / Manuel d'utilisation /

Manual de instrucciones / Istruzioni per l'uso

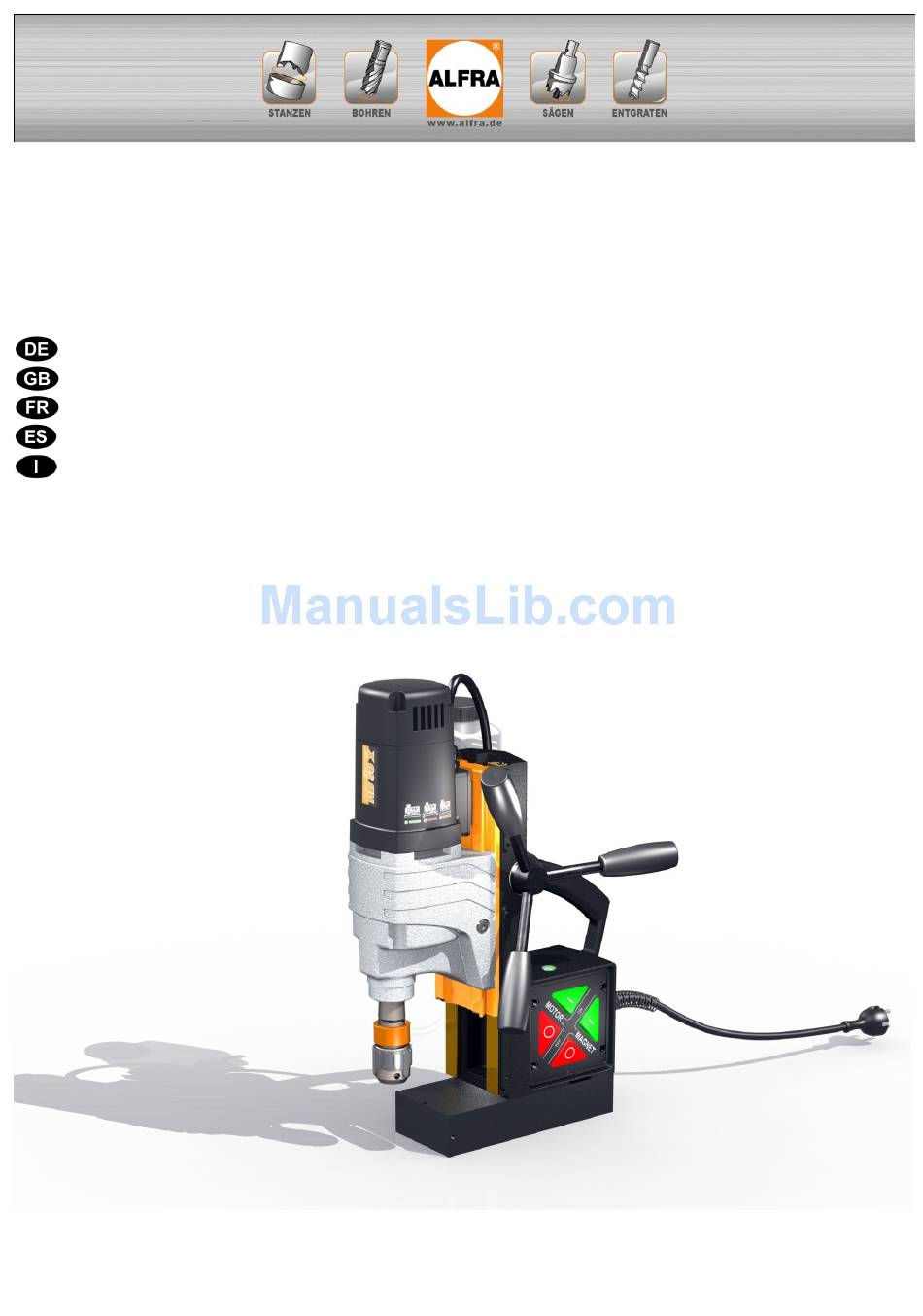

ALFRA ROTABEST RB50X

Metallkernbohrmaschine

Metal Core Drilling Machine

Perceuse à socle magnétique

Taladro electromagnético

Carotatore a base elettromagnetica

Artikel Nr. 18750 / Prod.-No. 18750 / Art.-n° 18750 / Nº de producto 18750 / N. articolo 18750

Need help?

Do you have a question about the ROTABEST RB50X and is the answer not in the manual?

Questions and answers

Summary of Contents for ALFRA ROTABEST RB50X

Page 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation / Manual de instrucciones / Istruzioni per l’uso ALFRA ROTABEST RB50X Metallkernbohrmaschine Metal Core Drilling Machine Perceuse à socle magnétique Taladro electromagnético Carotatore a base elettromagnetica Artikel Nr. 18750 / Prod.-No. 18750 / Art.-n° 18750 / Nº de producto 18750 / N. articolo 18750...
Page 2 Inhaltsverzeichnis / Contents / Table des matières / Índice Sicherheitshinweise, Bestimmungsgemäße Verwendung, Technische Daten, Mitgeliefertes Zubehör, Gerätebeschreibung, Vor Inbetriebnahme Ein- und Ausschalten, Signal LED, Motor Not Aus, Arbeiten mit lesen und Seite 3 Kernbohrer, Arbeiten mit Vollbohrer, Reinigung und Pflege, aufbewahren! Wartung und Reparatur, EG Konformitätserklärung, Explosionszeichnung, Ersatzteilliste.
Page 3 Sicherheitshinweise Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschine durch die mitgelieferte Sicherheitskette abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen. Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. Nur unbeschädigte Anschlussleitungen und Verlängerungsleitungen verwenden und regelmäßig auf Beschädigung überprüfen.
Page 4 Standard Lieferumfang (Art. Nr.: 18750) • Transportkasten (Art. Nr. 189412035) • AMK 2 Werkzeugaufnahme (Art. Nr. 18001) • Kühlmittel ALFRA BIO 4000 (Art. Nr. 21040) • Sicherheitsgurt (Art. Nr. 189490501) • Inbusschlüssel 2,5 mm DIN911-2,5 • Inbusschlüssel 4,0 mm DIN911-4,0 •...
Page 5 Gerätebeschreibung Die Magnetkernbohrmaschine kann mit einem schaltbaren Elektromagneten an ferromagnetischen Werkstücken befestigt werden. Über das Bedienfeld mit großen Tasten kann der Elektromagnet und der Motor ein und ausgeschaltet werden. Die LED über dem Bedienfeld verdeutlicht den Betriebszustand der Maschine und die Haftkraft des Magneten.
Page 6 Artikel Nr. 18150. • Bei Arbeiten an Wänden und Decken die Bohreinheit mit dem Sicherheitsgurt sichern. Bei diesen Arbeiten empfehlen wir das Kühlen mit einem Spray z. Bsp. Alfra BIO 4000, Artikel Nr. 21040. Signal LED Die LED über dem Bedienfeld signalisiert den Zustand der Maschine und die Haftung des Magneten.
Page 7 Motor Not Aus Die Kernbohrmaschine verfügt über einen automatischen Not Aus Stopp des Motors. Wird beim Arbeiten mit laufendem Motor, der Magnet durch Überbelastung, Vibrationen oder andere Ursachen vom ferromagnetischen Untergrund abgedrückt entsteht ein Luftspalt unter dem Magneten. Sobald sich der Magnet vom Untergrund löst wird automatisch der Motor deaktiviert und die Magnet-LED leuchtet konstant rot.
Page 8 Arbeiten mit Kernbohrer • Auswerferstift (Zentrierstift) durch den Kernbohrerkopf schieben. • Kernbohrer mit Weldonschaft, werden mit den Klemmschrauben (DIN 913) auf den beiden Spannflächen festgespannt. • Zuerst den Kernbohrer mit Zentrier- und Auswerferstift auf einen angekörnten Punkt oder Anriss ausrichten und aufsetzen.
Page 9 Nur Original ALFRA Ersatzteile verwenden. Ersatzteilübersicht am Ende dieser Bedienungsanleitung. Die Metallkernbohrmaschinen Alfra Rotabest sollten nach ca. 250 Betriebsstunden von unserer Alfra Werkstatt oder Vertragspartnern gewartet werden. Das Getriebeöl (Lubcon, Turmogearoil PE 150 300 ml) sollte ebenso wie die Kohlebürsten erneuert werden.
Page 10 EG Konformitätserklärung Hiermit erklären wir, Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim dass die Metallkernbohrmaschine ALFRA Rotabest RB50X folgenden Richtlinien entspricht: Maschinenrichtlinie: 2006/42/EG Niederspannungsrichtlinie: 2006/95/EG Elektromagnetische Verträglichkeit (EMV): 2004/108/EG RoHs-Richtlinie: 2011/65/EU Folgende Normen oder normative Dokumente wurden angewandt: Maschinenrichtlinie:...
Page 11 Safety instructions During drilling operations on walls and ceilings, the metal core drilling machine must be safeguarded with the included safety chain. The magnetic adhesion is not maintained in case of a failure of circuit. The cut core will be ejected automatically by the ejector pin. The ejector pin could possibly break in case of improper use.
Page 12 Standard scope of supply (Prod.-No. 18750) • Transport case (prod.-no. 189412035) • MT-2 arbor (prod.-no. 18001) • Coolant ALFRA BIO 4000 (prod.-no. 21040) • Safety belt (prod.-no. 189490501) • Allen key 2,5 mm DIN911-2,5 • Allen key 4,0 mm DIN911-4,0 •...
Page 13 Description The magnetic core drilling machine can be fixed with a switchable electromagnet on ferromagnetic workpieces. The electromagnet and the motor can be switched on and off with the large buttons of the control panel. The LED above the front panel shows the operating status of the machine and the adhesive force of the magnet. A self-adjusting dovetail guide on which the motor is mounted can be adjusted in height with the star handle or be locked with a slide.
Page 14 • For non-magnetisable materials use the Rotabest Vacubest (Prod.-No. 18150). • When working on walls and ceilings secure the machine with the safety belt. At this work we recommend cooling the tool with a coolant spray. For example Alfra BIO 4000, prod. No. 21040. Signal LED The LED above the control panel shows the operating status of the machine and the adhesive force of the magnet.
Page 15 Motor emergency stop The core drilling machine has an automatic emergency stop. If the magnet, while working with running motor, is pushed off the ferromagnetic workpiece by overload, vibrations or other causes and an air gap occurs between magnetfoot and workpiece, the motor will be deactivated automatically and the magnet-LED is steady red. The motor though will not be slowed down! A restart of the machine is only possible after switching the magnet on and off.
Page 16 How to work with annular cutters • Push ejector pin (center pin) through head of annular cutter. • Core drills with Weldon shank are tightened with clamping screws (DIN 913) on both clamping surfaces. • First place annular cutter with ejector pin on a marked centre or marking. •...
Page 17 Spare part list at the end of this operation manual. The metal core drilling machine Alfra Rotabest should be serviced after appr. 250 hours running time by our Alfra workshop or appointed dealers. The Gear oil (Lubcon, Turmogearoil PE 150 300ml) should be exchanged as well...
Page 18 CE Declaration of Conformity Herewith we Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim declare that the metal core drilling machine ALFRA Rotabest RB50X corresponds to the following standards: Machine standard: 2006/42/EG Low-voltage standard: 2006/95/EG Electro-magnetic compatibility (EMC): 2004/108/EG RoHs-standard: 2011/65/EU...
Page 19 Consignes de sécurité Pendant des travaux de perçage sur murs ou plafonds, l’appareil doit être impérativement maintenu avec la chaîne de sécurité fournie avec la machine car l’appareil perd son adhérence magnétique dès que l’alimentation en courant est interrompue. La tige d’éjection libère automatiquement la débouchure. Si la tige est mal utilisée, elle peut casser.
Page 20 • Malette de transport (art. n° 189412035) • Porte-outil CM2 (art. n° 18001) • Spray réfrigérant ALFRA BIO 4000 (art. n° 21040) • Sangle de sécurité (art. n° 189490501) • Clé pour vis à 6 pans creux 2,5 mm DIN911-2,5 •...
Page 21 Description de l’appareil La perceuse à socle magnétique peut être fixée aux pièces ferromagnétiques avec un électroaimant commutable. L’électroaimant et le moteur peuvent être mis en marche et arrêtés via les grandes touches du tableau de commande. La LED sur le tableau de commande indique l’état de fonctionnement de la machine et la force d’adhérence de l’aimant.
Page 22 • En cas de travaux sur des parois et des plafonds, sécuriser l’unité de perçage avec la sangle de sécurité. Pour ces travaux, nous recommandons le refroidissement avec un aérosol, par ex. Alfra BIO 4000, article n° 21040. Signal LED La LED sur le tableau de commande signale l’état de la machine et l’adhérence de l’aimant.
Page 23 Moteur arrêt d’urgence La perceuse dispose d’un arrêt d’urgence automatique du moteur. Si lors de travaux avec moteur fonctionnant le contact entre l’aimant et le fond ferromagnétique est rompu en raison d’une surcharge, de vibrations ou toutes autres causes, un interstice d’air se forme sous l’aimant. Dès que l’aimant se détache du fond, le moteur est automatiquement désactivé...
Page 24 Pour des travaux avec des fraises • Placer la tige d’éjection (ou pointeau de centrage) dans la tête de la fraise. • Les fraises à tige Weldon sont fixées avec des vis (DIN 913) sur les deux surfaces plates prévues à cet effet. •...
Page 25 Voir la liste des pièces détachées à la fin de cette notice d’emploi. Après environ 250 heures de travail les perceuses Alfra Rotabest doivent être révisées à l’atelier ALFRA ou par un atelier agréé par ALFRA. Lubcon, Turmogearoil PE 150 300 ml ainsi que les charbons devraient être renouvelés.
Page 26 Nous Alfred Raith GmbH 2. Industriestr. 10 D - 68766 Hockenheim déclarons que la perceuse ALFRA Rotabest RB50X correspond aux recommandations suivantes : Recommandations de la machine: 2006/42/EG Recommandations de la basse tension: 2006/95/EG Compatibilité électromagnétique: 2004/108/EG Recommandations de la RoHs: 2011/65/EU Les normes ou documents normatifs suivants ont été...
Page 27 Indicaciones de seguridad En caso de taladrado en paredes y techos se debe asegurar el taladro electromagnético con la correa de seguridad que se adjunta. La capacidad de sujeción magnética se interrumpe en caso de corte de corriente. El núcleo taladrado es automáticamente expulsado por la broca piloto. La broca piloto se puede romper si no se la manipula correctamente.
Page 28 • Caja de transporte (núm. de producto 189412035) • Portabrocas AMK 2 (núm. de producto 18001) • Refrigerante ALFRA BIO 4000 (núm. de producto 21040) • Correa de seguridad (núm. de producto 189490501) • Llave Allen 2,5 mm DIN 911-2,5 •...
Page 29 Descripción de la máquina El taladro electromagnético puede ser fijado en piezas de trabajo ferromagnéticas con un electroimán conmutable. Por medio del panel de mando con teclas grandes, el electroimán puede ser conectado y desconectado. El LED encima del panel de mando indica el estado de servicio de la máquina y la capacidad de sujeción del imán. Una guía cola de milano autoajustable, en la que está...
Page 30 18150. • En caso de trabajos en paredes y techos, asegurar la unidad de taladrado con la correa de seguridad. En estos trabajos aconsejamos la refrigeración con un spray, por ej. Alfra BIO 4000, núm. de producto 21040. LED indicador El LED encima del panel de mando indica el estado de servicio de la máquina y la capacidad de sujeción del imán.
Page 31 Parada de emergencia del motor El taladro electromagnético dispone de una parada de emergencia automática del motor. Si durante los trabajos con el motor en marcha, el imán es separado de la base ferromagnética por sobrecarga, vibración u otra causa, se produce un espacio de aire debajo de los imanes.
Page 32 Trabajar con fresas huecas • Desplazar la broca piloto (espiga de centrado) a través del cabezal de la fresa hueca. • Las fresas huecas con mango Weldon son fijadas con los tornillos de apriete (DIN 913) en ambas superficies de sujeción. •...
Page 33 Los taladros electromagnéticos Alfra Rotabest deberían ser sometidos a un mantenimiento después de aprox. 250 horas de servicio en nuestro taller Alfra o en un concesionario. También el aceite del engranaje (Lubcon, Turmogearoil PE 150 300 ml) debe ser sustituido como las escobillas de carbón.
Page 34 Por la presente Alfred Raith GmbH 2. Industriestr. 10 68766 Hockenheim Alemania declara que el taladro electromagnético ALFRA Rotabest RB50X cumple con las siguientes directivas: Norma para máquinas: 2006/42/CE Directiva para baja tensión: 2006/95/CE Compatibilidad electromagnética (CEM): 2004/108/CE Norma para RoHs: 2011/65/EU Se han aplicado las siguientes normas o documentos normativos: Norma para máquinas:...
Page 35 Avvertenze sulla sicurezza Durante la foratura su pareti e soffitti il carotatore a base elettromagnetica deve essere assicurato con la catena di sicurezza in dotazione. In caso di interruzione dell’alimentazione elettrica, la forza magnetica non viene mantenuta. La carota prelevata viene espulsa automaticamente dall’espulsore, che in caso di uso non appropriato può...
Page 36 Accessori forniti (N. articolo 18750) • Valigia di trasporto (n. art. 189412035) • Portautensile AMK2 (n. art. 18001) • Refrigerante ALFRA BIO 4000 (n. art. 21040) • Cintura di sicurezza (n. art. 189490501) • Brugola 2,5 mm DIN911-2,5 • Brugola 4,0 mm DIN911-4,0 •...
Page 37 Descrizione dell’apparecchio Il carotatore a base elettromagnetica può essere fissata a pezzi ferromagnetici con un elettromagnete commutabile. L’elettromagnete e il motore possono essere accesi e spenti con grandi tasti applicati sul pannello di comando. I LED sopra il pannello di comando indicano le condizioni di funzionamento della macchina e la forza di adesione del magnete.
Page 38 • Per materiali non magnetizzabili usare l’impianto per il vuoto RotabestVacubest, n. art. 18150. • Durante i lavori su pareti e soffitti assicurare l’unità di foratura con la cintura di sicurezza. Durante questi lavori consigliamo il raffreddamento con uno spray, Alfra BIO 4000, n. articolo 21040. LED segnaletico Il LED sopra il pannello di comando segnala le condizioni della macchina e l’aderenza del magnete.
Page 39 Arresto d’emergenza del motore Il carotatore a base elettromagnetica è dotato di un arresto d’emergenza automatico del motore. Se durante il lavoro con motore in funzione il magnete viene staccato dal fondo ferromagnetico in seguito a sovraccarico, vibrazioni o altre cause, sotto di esso si crea un traferro. Non appena il magnete si stacca dal fondo, il motore viene disattivato automaticamente e il LED del magnete si illumina permanentemente in rosso.
Page 40 Lavorare con la punta cava • Spingere l’espulsore (spina di centraggio) attraverso la testa della punta cava. • Le punte cave con l’attacco Weldon vengono fissate alle due superfici di serraggio con le viti di bloccaggio (DIN 913). • Allineare e appoggiare dapprima la punta cava con la spina di centraggio ed espulsore sul punto bulinato o tracciato.
Page 41 Dopo ca. 250 ore di funzionamento, i carotatori AlfraRotabest dovrebbero essere sottoposti a manutenzione presso la nostra officina AlFRA o altri partner contrattuali. Anche l’olio per ingranaggi (Lubcon, Turmogearoil PE 150 300 ml) dovrebbe essere cambiato come le spazzole di carbone.
Page 42 Con la presente noi, la Alfred Raith GmbH 2. Industriestr. 10 D-68766 Hockenheim dichiariamo che il carotatore a base elettromagnetica ALFRA Rotabest RB50X è conforme alle seguenti direttive: direttiva sulle macchine: 2006/42/CE direttiva sulla bassa tensione: 2006/95/CE compatibilità elettromagnetica (CEM): 2004/108/CE...
Page 43 Ersatzteile / Spare Parts / Pièces de rechange / Piezas de recambio...
Page 44 Pos. Menge Art. Nr. Beschreibung Description Pos. Qty. Prod. No. 189401080 Ständergehäuse RB 50X - 80X housing 189412054 Federblech spring steel plate 189412056 Messing Profil -rechts- brass profile –right- 189412057 Messing Profil -links- brass profile –left- 189412051 Schlitten orange L250 slide orange L250 189501073 Zahnstange -210mm-...
Page 45 DIN6798-A4,3-FST Fächerscheibe serrated washer Núm. Cantid. pos. Núm. de producto Description Descripción Qté. N° N° de prod. pos. 189401080 Châssis RB 50X - 80X Carcasa RB 50X - 80X 189412054 Tôle souple Chapa para láminas de contacto 189412056 Profil laiton –droite- Perfil de latón derecho 189412057 Profil laiton -gauche-...
Page 46 189490604 Manchon de protection Tubo de protección del cable 189412071 Câble avec fiche 230V Cable con conector 230 V 189-28038B Câble moteur Cable Helu 189490607 Attache de câble Cinta sujetacables 189412069 Porte-câble (noir) Sujetacables (negro) DIN6798-A4,3-FST Rondelle à dents Arandela de abanico Explosionszeichnung Motor AHB 20/2 / Exploded drawing motor AHB 20/2 / Vue éclatée moteur AHB 20/2 / Despiece del motor AHB 20/2 Stückliste Motor AHB 20/2 / Parts list motor AHB 20/2 / Liste des pieces moteur AHB 20/2 /...
Page 47 189502085 Anker 230 V armature, compl. 230 V 189812011 Rillenkugellager 608 2Z deep groove ball bearing 189601017 Sicherungsring 28/1,2 retaining ring 189502053 Kohlebürstenhalter carbon brush holder 189502054 Kohlebürsten carbon brush 189622009 Federscheibe B4 gewellt spring discs 189622010 Gewindefurchschraube CM4x12 screws 189502092 Seeger-Sprengring SW10 circlip...
Page 48 189502085 induit compl. 230 V Rotor, compl. 110V 189812011 roulement à bille Rodamiento rígido de bolas 608.2Z 189601017 circlip extérieur Anillo de seguridad 28/1,2 189502053 support due charbon Portaescobillas, compl. 189502054 charbon Escobillas de carbón, compl. 6,3x10x18 189622009 rondelle à ressort Arandela elástica ondulada B4 189622010 vis taraudeuse...
Page 52 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
