Quick Installation Guide

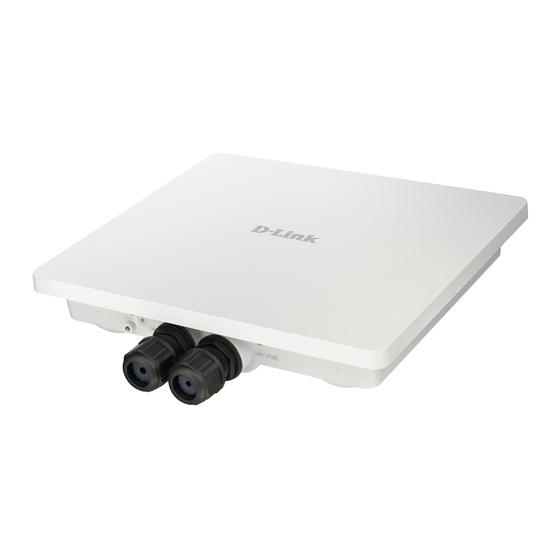

Wireless AC1200
Concurrent Dual Band Outdoor PoE Access Point
This document will guide you through the
basic installation process for your new
D-Link Dual Band Outdoor Access Point
DAP-3662
Quick Installation Guide
Краткое руководство по установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available
via the D-Link Website

Advertisement

Table of Contents
loading

Related Manuals for D-Link DAP-3662

Summary of Contents for D-Link DAP-3662

  • Page 1: Quick Installation Guide

    Wireless AC1200 Concurrent Dual Band Outdoor PoE Access Point This document will guide you through the basic installation process for your new D-Link Dual Band Outdoor Access Point DAP-3662 Quick Installation Guide Краткое руководство по установке Guía de Instalación Rápida Guia de Instalação Rápida...

  • Page 2: Quick Install Guide

    If any of the above items are missing, please contact your reseller. Using a power supply with a different voltage rating or PoE injector than the one included with the DAP-3662 will cause damage and void the warranty for this product. D-Link DAP-3662 Quick Install Guide...

  • Page 3: Physical Installation

    Secure mount base to the pole with two stainless tie back strap sets. Ensure that the tie back is locked securely. Align the DAP-3662 with the mounting plate Align the DAP-3662 with the mounting plate D-Link DAP-3662 Quick Install Guide...
  • Page 4 Once aligned, slide the device down so that the mounting plate securely locks into the DAP-3662 Attach the grounding wire to the DAP-3662 using the included screw. STEP 3: Install Mount Screw to Fix DAP-3662 On A Mounting (Pole/...
  • Page 5 192.168.0.1 to 192.168.0.254, except 192.168.0.50. B. Open browser http://192.168.0.50. Enter admin as your username and leave the password blank to log into the web UI. Now you can configure the AP via web UI. D-Link DAP-3662 Quick Install Guide...

  • Page 6: Technical Support

    TECHNICAL SUPPORT You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: D-Link Middle East - Dubai, U.A.E. Tel: 1300-766-868 Plot No. S31102, 24/7 Technical Support Jebel Ali Free Zone South, Web: http://www.dlink.com.au P.O.Box 18224, Dubai, U.A.E.
  • Page 7 Email: taoun@dlinkmea.com Bahrain Technical Support: +973 1 3332904 Kuwait: Technical Support: + 965 22453939 / +965 22453949 Türkiye Büyükdere Cad. Ferro Plaza No:155 D: 1 K: 1 Zincirlikuyu / Istanbul Tel: +90 (212) 289-56-59 Email: info.tr@dlink.com.tr D-Link DAP-3662 Quick Install Guide...

  • Page 8: Важная Информация

    Данное руководство по установке содержит 2 водонепроницаемых уплотнителя для основные инструкции по установке портов LAN внешней беспроводной двухдиапазонной Заземляющий провод точки доступа AC1200 с поддержкой PoE DAP-3662 в Вашей сети. Для получения дополнительной информации об D-Link DAP-3662 Quick Install Guide...
  • Page 9 пожалуйста, обратитесь к поставщику. Использование другого PoE-инжектора или источника питания с напряжением, отличным от аналогичного параметра источника питания, входящего в комплект поставки точки доступа DAP-3662, приведет к повреждению устройства и аннулированию гарантии на данный продукт. Установка Выровняйте DAP-3662 по основанию.
  • Page 10 С помощью шестигранного ключа (входит в комплект поставки) затяните крепежный Выровняйте DAP-3662 по основанию. винт до тех пор, пока DAP-3662 не будет зафиксирована. ШАГ 4: Подключите заземляющий провод Рекомендуется использовать заземляющий провод для обеспечения защиты устройства от повреждения разрядом молнии и...
  • Page 11 Маршрутизатор или Компьютер коммутатор A. Подключите Ethernet-кабель (подключенный к ТД на ШАГЕ 1) от ТД к порту “P+DATA OUT” на PoE- инжекторе. Б. Подключите Ethernet-кабель от маршрутизатора/коммутатора или компьютера к порту “DATA IN” на PoE- инжекторе. D-Link DAP-3662 Quick Install Guide...

  • Page 12: Техническая Поддержка

    Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...

  • Page 13: Guía De Instalación Rápida

    El uso de una fuente de alimentación con un voltaje web de soporte de D-Link. nominal o inyector PoE diferente al que viene incluido con el DAP-3662 provocará daños y anulará la garantía de este producto. D-Link DAP-3662 Quick Install Guide...

  • Page 14: Instalación Física

    Monte firmemente la base al muro utilizando dos tirantes inoxidables. Asegúrese de que la los anclajes y tornillos de madera. parte posterior está bien encajada. Alinear el DAP-3662 con la placa de montaje Alinear el DAP-3662 con la placa de montaje D-Link DAP-3662 Quick Install Guide...
  • Page 15 Una vez alineados, deslice el dispositivo hacia abajo de manera que la placa de montaje quede inmovilizada firmemente en el DAP-3662 Conecte el cable a tierra a la DAP-3662 con el tornillo incluido. PASO 3: Instale el tornillo de montaje para fijar el DAP-3662 en...
  • Page 16 A. Asigne una dirección IP estática a su PC en el mismo segmento de red del dispositivo. A medida que la dirección IP predeterminada de esta unidad es 192.168.0.50, usted puede elegir cualquier dirección 192.168.0.1 a 192.168.0.254, excepto 192.168.0.50. D-Link DAP-3662 Quick Install Guide...
  • Page 17 SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO Argentina...

  • Page 18: Informações Importantes

    Se qualquer um dos itens acima estiver faltando, manual do usuário do site de suporte da D-Link. entre em contato com o seu revendedor. Usar uma fonte de alimentação com uma tensão nominal diferente, ou um injetor PoE diferente do incluso na embalagem do DAP-3662 poderá...
  • Page 19 Fixe a base de montagem no poste com dois conjuntos de cinta inoxidável. Certifique-se de que o laço em volta esteja preso de forma segura. Alinhe o DAP-3662 com a placa de montagem Alinhe o DAP-3662 com a placa de montagem D-Link DAP-3662 Quick Install Guide...
  • Page 20 PASSO 3: Instale o suporte do para- fuso para fixar o DAP-3662 em uma montagem(Poste/Parede) Aperte o fio de aterramento no DAP-3662 até que ele esteja bem conectado. Use o parafuso de montagem incluído (buraco sextavado) para travar o DAP-3662 no poste /...
  • Page 21 A. Assign a static IP address to your PC which is in the same network segment with the device. As the default IP address of this unit is 192.168.0.50, you may choose any address from 192.168.0.1 to 192.168.0.254, except 192.168.0.50 D-Link DAP-3662 Quick Install Guide...
  • Page 22 SUPORTE TÉCNICO Caso tenha dúvidas na instalação do produto, entre em contato com o Suporte Técnico D-Link. Acesse o site: www.dlink.com.br/suporte D-Link DAP-3662 Quick Install Guide...
  • Page 23 必須符合當地的國家電工法規和安全標準， 壁虎x4 為確保您接地系統安裝的正確性，請在安裝 不鏽固定螺絲(六角頭) x1 戶外型無線基地台前/後與具有執照的電工確 認。 六角板手 兩個LAN埠的防水殼 快速安裝指南 接地線 此安裝指南提供安裝DAP-3662無線AC1200 中 同步雙頻戶外型PoE基地台在您網路的基本 若有缺少上述的任何物品，請聯絡您的經銷 操作。若要取得更多關於使用此基地台的方 商。 式，請至D-Link網站下載規格書和產品使用 文 手冊。 使用與包裝內附不同電壓的電源供應器或PoE Injector可能 會造成設備損壞並使產品保固失效。 最低系統需求 安裝Windows、Mac OS或Linux-based作業系 統及乙太網路卡的電腦 - 網頁瀏覽器Internet Explorer 7.0、Mozilla Firefox® 版本12.0、Safari 4.0或Chrome 20.0或以上版本 D-Link DAP-3662 Quick Install Guide...
  • Page 24 硬體安裝 步驟1: 請連接乙太網路線至基地台 的LAN1(PoE)埠。 請將DAP-3662掛上背板並確認已固定在背 板上。 2B: 將DAP-3662安裝至牆壁上 步驟2: 將基地台安裝在圓桿或牆壁上 2A: 將DAP-3662安裝在圓桿上 中 請依您牆壁的材質，用適當的工具在牆上鑽4 文 個洞，先放入壁虎再用螺絲將背板鎖在牆壁 請用兩個不鏽束帶將背板固定在圓桿上，並 上。。 確認束帶已束緊。 請將DAP-3662背面的螺絲對準背板上的孔位。 請將DAP-3662背面的螺絲對準背板上的孔 位。 D-Link DAP-3662 Quick Install Guide...
  • Page 25 步驟4: 連接接地線 建議使用接地線來保護您的設備，預防其遭受 雷擊和避免靜電造成的損壞。 請將DAP-3662掛上背板並確認已固定在背 板上。 請使用包裝內附的螺絲將接地線鎖上 步驟3: 安裝螺絲以固定DAP-3662和 DAP-3662。 壁掛背板 中 請將螺絲鎖緊以確保接地線已牢固的連接在 DAP-3662上。 文 請使用包裝內附的固定螺絲(六角頭)對準背板 下方延伸出的金屬片和DAP-3662外殼底部的孔 位放入。 請使用包裝內附的六角板手將DAP-3662鎖上 背板。 D-Link DAP-3662 Quick Install Guide...
  • Page 26 頁進行設定。 認牆壁或圓桿有連接到地上。 步驟5: 將基地台連線至您的網路 中 LAN1 (PoE) P+DATA OUT 文 PoE Injector POWER IN DATA IN 路由器或交換器 電腦 A. 請將網路線的一端連接至基地台(在步驟1 時已連接)，另一端連接到PoE Injector的 「P+DATA OUT」埠。 B. 請將網路線的一端連接至路由器或交換 器，另一端連接到PoE Injector的「DATA IN」埠。 C. 請將電源供應器連接至PoE Injector的 「POWER IN」電源孔，另一端插入至電 源插座。 D-Link DAP-3662 Quick Install Guide...
  • Page 27 們的網站、電子郵件或電話等方式與D-Link台灣地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 手機付費電話 (02)6600-0123#8715 服務時間：週一至週五，早上9:00到晚上9:00 週六日及國定假日(不含農曆春節) 早上10:00到晚上7:00 網 站：http://www.dlink.com.tw 電子郵件：dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地分公司 的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 產品維修： 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。 中 注意 ! 文 依據 低功率電波輻射性電機管理辦法 第十二條 : 經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用 者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。 第十四條 : 低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現 有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。 前項合法通信，指依電信規定作業之無線電信。低功率射頻電機須忍受合法通 信或工業、科學及醫療用電波輻射性電機設備之干擾。 在5.25-5.35秭赫頻帶內操作之無線資訊傳輸設備，限於室內使用 D-Link DAP-3662 Quick Install Guide...

  • Page 28: Informasi Penting

    D-Link dan juga dapat membebankan pengguna atau yang lebih baru penyedia layanan dengan pihak hukum dan beban keuangan. D-Link beserta reseller dan Isi paket distributor tidak bertanggung jawab atas cedera, kerusakan, atau pelanggaran peraturan DAP-3662 Wireless AC1200 Concurrent yang diakibatkan karena kesalahan instalasi unit atau antena outdoor Anda sudah benar.
  • Page 29 Ethernet ke port LAN1 (PoE) pada Setelah selaras, geser perangkat ke bawah sehingga mounting plate aman terkunci ke DAP-3662 2B: Dudukan DAP-3662 pada dind- LANGKAH 2: Pasang AP ke tiang atau dinding 2A: Dudukan DAP-3662 pada tiang Amankan alas dasar pada tiang dengan...
  • Page 30 Setelah selaras, geser perangkat ke bawah sehingga mounting plate aman terkunci ke DAP-3662 Pasang kabel grounding ke DAP-3662 LANGKAH 3: Instal sekrup alas menggunakan sekrup yang disertakan. untuk meletakkan DAP-3662 pada dudukan (dasar dudukan tiang/...
  • Page 31 Sebagai default alamat IP dari unit ini adalah 192.168.0.50, Anda dapat memilih alamat dari 192.168.0.1 hingga 192.168.0.254, kecuali 192.168.0.50. B. Buka browser alamat http://192.168.0.50. Masukkan admin sebagai username dan biarkan password D-Link DAP-3662 Quick Install Guide...
  • Page 32 DUKUNGAN TEKNIS Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id D-Link DAP-3662 Quick Install Guide...
  • Page 33 NOTES D-Link DAP-3662 Quick Install Guide...
  • Page 34 NOTES D-Link DAP-3662 Quick Install Guide...
  • Page 35 NOTES D-Link DAP-3662 Quick Install Guide...
  • Page 36 NOTES D-Link DAP-3662 Quick Install Guide...
  • Page 37 NOTES D-Link DAP-3662 Quick Install Guide...
  • Page 38 NOTES D-Link DAP-3662 Quick Install Guide...
