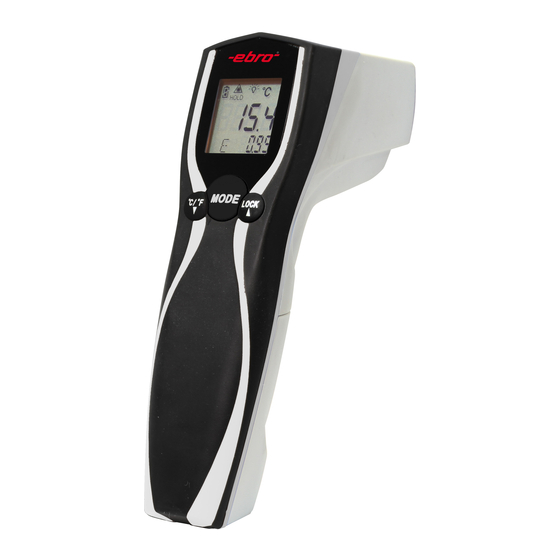

Ebro TFI-54 Operating Instructions Manual

TFI-54
Infrarot Thermometer Bedienungsanleitung
Dieses Infrarot-Thermometer misst die Temperatur berührungslos. Halten Sie dieses Gerät von Kindern fern und benutzen Sie es nicht für
sicherheitsrelevante Anwendungen.
(Standard Anz.)
Visieren (○, )Sie das zu messende Objekt an und
9
drücken die Messtaste (○, ) um die
7
Oberflächentemperatur zu messen The
Distance:Spot is 12:1. Achten Sie darauf, dass das
Messobjekt den Messfleck voll ausfüllt, bzw. das
Messobjekt „größer" als der Messfleck ist. (Öffnungsverhältnis Entfernung:Messfleck=12:1)
Funktion
Drücken Sie die "Mode"-Taste (○, ) um nachfolgende Funktionen anzuzeigen / einzustellen.
2
Anzeige des Emissionfaktors. (Die Werkseinstellung ist 0.95.)
Drücken Sie die "Modes"- (○,2) und anschließend "Lock"-Taste (○,4) oder oC/ oF Taste (○,3) und stellen Sie den
Emmisionsfaktor (0,10...1,00) ein. Bestätigen Sie die Eingabe mit der Taste „Mode" (○,2).
Drücken Sie die "Mode"-Taste (○,2) um das Maximum (MAX), Minimum (MIN), die Differenz zw. MAX und MIN (DIF) sowie
den Durchschnitt (AVG) anzeigen zu lassen. Während der Messung wird wird der jeweilige Wert angezeigt.
Drücken Sie die "Lock"- (○,4) oder "oC/ oF"-Taste (○,3) um den oberen (HAL) bzw. unteren Grenzwert Lo Alarm (LAL) zu
ändern und bestätigen Sie die Eingabe mit der "Mess"-Taste (○,7). Beispiel: Wenn der gemessene Wert 26.9 oC < LAL 27 oC,
wird das "Low"-Zeichen blinken und ein akustisches Signal ertönen.
Werte hinzufügen
Drücken Sie die "Lock"-Taste (○,4) um die LOCK-Modus ein- bzw. auszuschalten. Diese Funktion ist besonders
Bei E,MAX, MIN, DIF, AVG
nützlich, wenn Sie kontinuierliche Messungen durchführen möchten (max. 60 min).
Modus:
Drücken Sie die "oC/ oF"Taste (○,3) um zwischen oC und oF zu wechseln.
Bei allen Modi zuerst Zur Aktivierung der LCD-Beleuchtung drücken Sie zusätzlich die
Mess-Taste betätigen (○, ) "Lock"-Taste " (○,4)
7
ebro Electronic GmbH
Peringerstrasse 10
85055 Ingolstadt, Germany - www.ebro.com
"oC/ oF"-Taste ( ○,3 ) zur Aktivierung des
Drücken Sie die
Laserpointers
Speicher
Drücken Sie die "oC/ oF"-Taste (○,3) zur Aktivierung des Laserpointers.
ACHTUNG
1. RICHTEN SIE DEN LASERSTRAHL NICHT AUF AUGEN, ES BESTEHT VERLETZUNGSGEFAHR.
2. GEHEN SIE VORSICHTIG MIT DEM LASER UM
3. BLICKEN SIE NICHT IN DEN LASERSTRAHL, ES BESTEHT VERLETZUNGSGEFAHR.
4. BEWAHREN SIE DAS MESSGERÄT AUSSERHALB DER REICHWEITE VON KINDERN AUF.
Lagerung und Reinigung
Das Gerät sollte bei Raumtemperatur gelagert werden. Die Linse der Optik ist das empfindlichste Teil und sollte stets sauber gehalten werden.
Benutzen Sie zum Reinigen ein weiches Tuch (z.B. Baumwolltuch) zusammen mit Wasser oder Alkohol. Lassen Sie die Linse vor erneutem
Gebrauch trocknen. Das Thermometer darf nicht untergetaucht werden.
Fehlermeldungen
Folgende Fehlermeldungen können angezeigt werden:
„Hi‟ oder ‟Lo‟ wir angezeigt wenn sich der gemessene Wert außerhalb der eingestellten Grenzen HAL and LAL befindet.
„Er2‟ wird angezeigt wenn das Thermometer schnellen Temperaturwechseln der Umgebung ausgesetzt wurde. „Er3‟
「 」
wird angezeigt wenn die Umgebungstemperatur 0
「 」
Bringen Sie das Gerät in den vorgeschriebenen Arbeitstemperaturbereich und warten Sie ca. 30 min bis sich die
Temperatur angeglichen hat.
Error 5~9, für alle anderen Fehlermeldungen muss das Gerät zurückgesetzt werden. Um das Gerät zurückzusetzen
「 」
schalten Sie das Gerät aus und entfernen die Batterien. Setzten Sie die Batterien frühestens nach einer Minute
Wartezeit erneut ein.
Batterie
Folgende Batteriezustandsanzeigen können im Anzeigefeld erscheinen:
„Batterie OK‟: Mesung möglich
Ersetzen der Batterie
1. Ziehen Sie die Gummidichtung heraus (○, ).
10
2. Lösen Sie die Schraube und heben Sie den Batteriefachdeckel ab.
3. Ersetzen Sie die Batterien (2 Stück Größe AAA (Micro); empfohlen Typ: Alkaline).
4. Setzen den die Batteriefachdeckel auf das Gehäuse und arretieren Sie diesen mit der Schraube.
5. Setzen Sie die Gummidichtung ein (○, ). Die IP Schutzart besteht nicht bei nicht eingesetzter Dichtung.
10
Wenn das „Batterie schwach‟ Symbol im Display angezeigt wird, sollten Sie die Batterien umgehend erneuern (2x Typ AAA, 1,5V). Bitte
beachten Sie dass das Thermometer vor dem Batteriewechsel ausgeschalten ist, ansonsten kann es zu einer Fehlfunktion kommen.
Entsorgen Sie die Batterien an den dafür vorgesehenen Sammelstellen. Bewahren Sie Batterien für Kinder unzugänglich auf.
o o
C (32°F) unter- bzw. +50 C (122°F) überschreitet.
„Batterie niedrig‟: Batterien sollten ersetzt
„Batterie leer: Messung nicht möglich
werden, Messung möglich
