Manuel technique / Technical Manual

Détecteur de dioxyde de carbone portatif avec alarme

Portable carbon dioxide sensor and alarm unit

pour la sécurité des personnes

for personal safety

Ref : D813 898

04MTC1100BI02

Page 1 de 22

Need help?

Do you have a question about the c1100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Oldham c1100

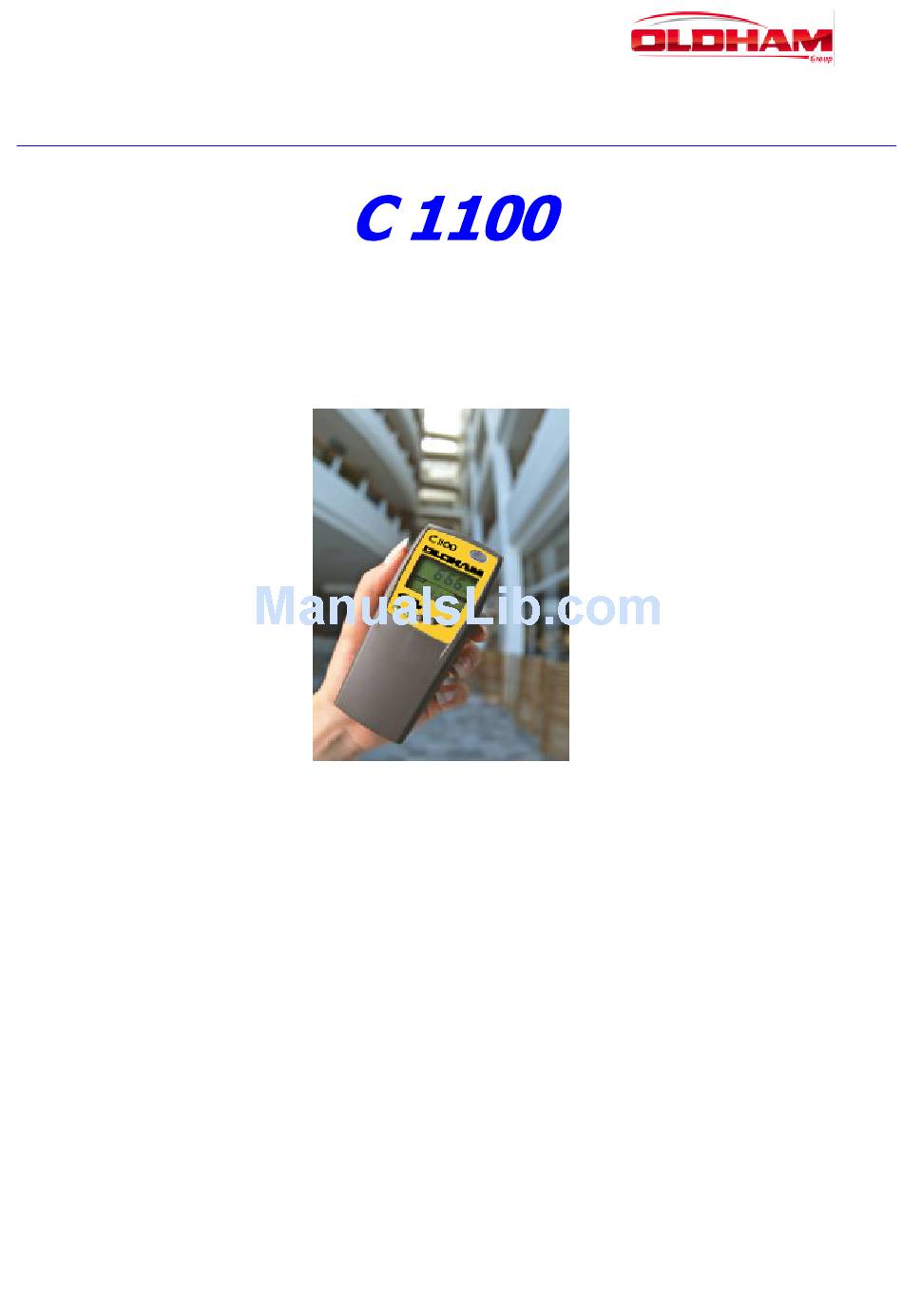

Page 1 Manuel technique / Technical Manual Détecteur de dioxyde de carbone portatif avec alarme Portable carbon dioxide sensor and alarm unit pour la sécurité des personnes for personal safety Ref : D813 898 04MTC1100BI02 Page 1 de 22...
Page 2 C 1100 Portable carbon dioxide sensor and alarm unit Généralités Le C1100 portatif est un détecteur de CO , léger, à affichage numérique conçu pour mesurer la concentration de dioxyde de carbone dans l’atmosphère. Des fonctions d’enregistrement des données et d’alarme intégrées avec alarme sonore et DEL font de cet instrument de poche un matériel idéal pour les applications de sécurité...
Page 3 Description des fonctions L’instrument est durable, mais pour plus de sécurité, il Air outlet doit être fixé par la courroie de sécurité située sur le dessus. Le détecteur se trouve à l’intérieur de l’appareil. Plusieurs ouvertures dans le boîtier permettent à l’air de circuler dans l’appareil.
Page 4 Note : Si l’indicateur de statut apparaît, les résultats ne sont pas fiables! Il faut toujours commencer par charger la batterie, puis réétalonner le détecteur de au point zéro (mettre l’appareil en Mode CALb). Si l’indicateur de statut est toujours affiché après ces deux actions, il faut prendre contact avec votre distributeur ! Accessoires : Etui en cuir...
Page 5 Fonctions des boutons poussoirs par défaut Mode Marche Appuyez sur le bouton jusqu’à ce que l’afficheur indique "tESt", • puis relâchez le bouton. L’appareil va alors effectuer une Fonctionnement normal séquence d’autotest complète indiquant la réaction de la DEL et •...
Page 6 C 1100 est une valeur moyenne des données enregistrées pendant les 8 dernières heures. Pour réinitialiser la moyenne pondérée en temps, il suffit de basculer l’appareil sur Mode Arrêt et de nouveau sur marche (sans chargeur de batterie connecté). Le C1100 démarre alors avec la valeur par défaut 0,04 % En mode CALb, la valeur instantanée de la moyenne pondérée en temps est mise en attente.
Page 7 êtes en train de réaliser une recherche sur le lieu de travail et que vous devez quitter cette zone pour quelque temps. Lorsque l’appareil est remis en Mode Marche, il reprend la période d’enregistrement de la moyenne pondérée là où elle a commencé. Basculer l’appareil en Mode Arrêt, avec le chargeur de batterie connecté...
Page 8 point zéro du capteur infrarouge. Les cycles de calibrage ABC sont effectués par intervalle de 4 heures. Pendant quelques minutes, de l’air frais (concentration en CO entre 380 et 420 ppm) est nécessaire. La fonction ABC n’est active qu’en "Mode CALb" (après une heure) et nécessite 1 à...
Page 9 C 1100 Figure 4. Options de calibrage prévues par UIP-P C 1100 Enregistreur de données internes alarme C 1100 L’afficheur indique la valeur de la moyenne pondérée en temps, il s’agit d’une valeur moyenne des niveaux de enregistrés sur les 8 dernières heures.
Page 10 Figure 5. Exemple d’un enregistrement d’une journée de travail de 8 heures extrait de l’alarme SenseAir en utilisant UIP-P La sélection de “Update” (Mise à jour) dans la carte UIP-P “historique CO2” n’affichera des données que jusqu’à la position horaire du compteur d’échantillons. Le réglage du C 1100 en Mode Arrêt remettra le compteur d’échantillons à...
Page 11 Spécifications techniques du C 1100 portatif Mesure du CO Principe de fonctionnement ..........Infrarouge Non-diffuseur (NDIR) avec cellule optique plaquée or Mode d’introduction du gaz..........Diffusion Temps de réponse (1/e)............ 2 min. de temps de diffusion et 15 sec. à 0,2 litre/min d’écoulement de gaz Étendue de mesure ............
Page 12 Ce produit est conforme à la directive CEM 89/336/CEE et à la directive basse tension 73/23/CEE incluant les amendements de la directive de marquage CE 93/68/CEE Le produit répond aux exigences suivantes : EN50081-1, EN55011(B) EN50082-2, EN61000-4-2,-3,-4,-5, Niveau 3 Page 12 de 22...
Page 13 Portable carbon dioxide sensor and alarm unit for personal safety General The portable C1100 is a lightweight CO instrument with a digital display designed to measure the carbon dioxide concentration in ambient air. Built-in data logging and alarm functions with both audible alarm and LEDs make this portable pocket size instrument perfect for personal safety applications.
Page 14 Function Description The instrument is durable, but for extra safety the Air outlet instrument shall be secured by the safety strap on the top. The measuring sensor is inside the unit. Several openings in the housing make the air circulate through the unit.
Page 15 Accessories : Leather casing Charger Shoulder strap Page 15 de 22...
Page 16 Default Push Button Functions Push the button until the display shows "tESt", then release the On Mode • The unit will then perform a full self-test sequence button. Normal operation • showing the LEDs and buzzer response for the alarm Alarm enabled setpoints •...
Page 17 8 hours data recorded. To reset TWA, just switch the unit into Off Mode and back on (without any battery charger connected). C1100 then starts up with the default value 0,04 In CALb, the current TWA-value is kept on hold. This is useful when you want to take a pause in measuring, for example, if you are doing a worksite investigation and have to leave the area for some time.
Page 18 When the battery is fully charged the battery icon is lit continuously. The C1100 unit automatically stops charging when the battery is fully charged. The charging time for a completely discharged battery is 4±1 hours and the battery capacity is more than 12 hours of operation.
Page 19 User Interface Program UIP-P C 1100 C 1100 C 1100 Customizations & User Preferences UIP-P is a PC software tool that gives access to a number of different maintenance and configuration options. It provides a number of functions to customize the user application: •...
Page 20 C 1100 Alarm internal data logger C 1100 The display shows the TWA value that is an average value of the latest 8 hours of recorded CO levels. The logging is active in On Mode and resets in Off Mode (resets only if battery charger is not connected).
Page 21 Technical specification for the portable C 1100 Measurement: Operating Principle ............Non-dispersive infrared (NDIR) with gold plated optical cell Gas Sampling Mode............Diffusion Response Time (1/e) ............2 min diffusion time & 15 sec at 0.2 litre/min gas flow Measurement Range ............0-3 % vol. Extended Range ..............
Page 22 This product is in accordance with the EMC Directive 89/336/EEC and the Low Voltage Directive 73/23/EEC including amendments by the CE-marking Directive 93/68/EEC The product fulfils the following demands: EN50081-1, EN55011(B) EN50082-2, EN61000-4-2,-3,-4,-5, Level3 Page 22 de 22...
