RCE EVA Royal 3100 Operating Instructions Manual
  1. Manuals
  2. Brands
  3. RCE Manuals
  4. Sewing Machine
  5. EVA Royal 3100
  6. Operating instructions manual

RCE EVA Royal 3100 Operating Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

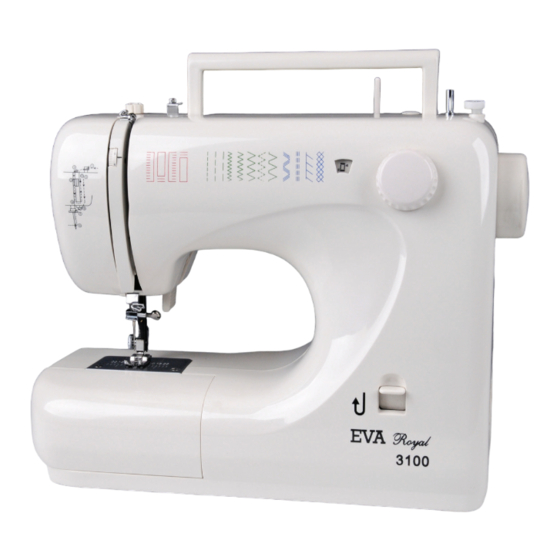

EVA Royal 3100
Dansk
BrugervejleDning
svenska
Bruksanvisning
suomi
käyttöohje
english
operators manual
Deutsch
BeDienungsanleitung
ROYAL CONSUL EUROPE A/S
Ringvejen 59 DK-7900 Nykoebing Mors Denmark Tlf. +45 96 69 16 00 Fax + 45 96 69 16 01
www.royal-consul.dk e-mail: rce@royal-consul.dk
