Vivotek ip8155hp Quick Installation Manual page 5

Network Deployment / Netzwerkverwendung /
4
Netwerk inrichten
1. If you have external devices such as sensors and alarms, connect them to the
general I/O terminal block.
Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A Anschlussleiste her.
Als u beschikt over externe apparaten, zoals sensoren en alarmsignalen, sluit u
deze aan op het algemene I/O-terminalblok.

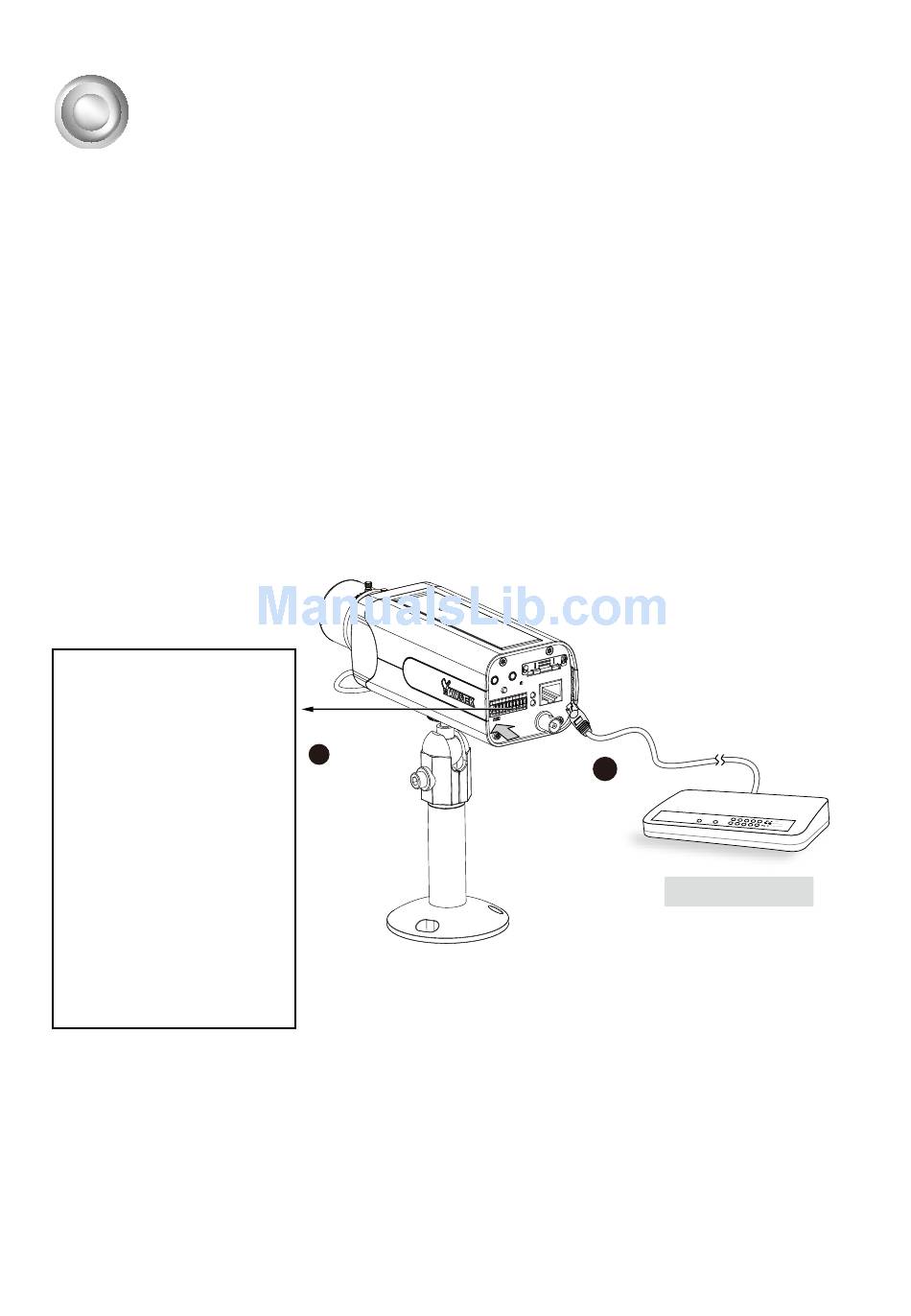

2. Connect the camera to a switch via Ethernet cable.
Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
Verbind de camera via een Ethernetkabel met een switch.
1. DO+
2. DO-
3. DI1+
4. DI2+
5. DI3+
6. DI- (common GND) /
DI- (normal GND) / DI-
(algemene aarding)
7. RS485-
8: RS485+
9. AC/DC pw / AC/DC
pw / Wisselstroom/
gelijkstroomvoorziening
10. AC/DC pw / AC/DC
pw / Wisselstroom/
gelijkstroomvoorziening
Pins 9 and 10 are for 12V DC and 24V AC input.
Pins 9 und 10 sind für 12V DC und 24V AC Eingang.
Pinnen 9 en 10 zijn bestemd voor 12 V gelijkstroom
en 24 V wisselstroom ingang.
1
4
2
PoE Switch
PoE Switch
PoE-switch
