Instruction Manual
Important Information.
Please read carefully before use.
Upon purchase of this product, read and
follow all safety rules and operating
instructions before first use.
Includes:
Technical Data
Important Safety Rules
Operating Instruction
Maintenance
Parts List
PNEUMATIC
PIN NAILER
23G
www.arrowfastener.com
™
Advertisement
Table of Contents
Related Manuals for Arrow PT23G
Summary of Contents for Arrow PT23G

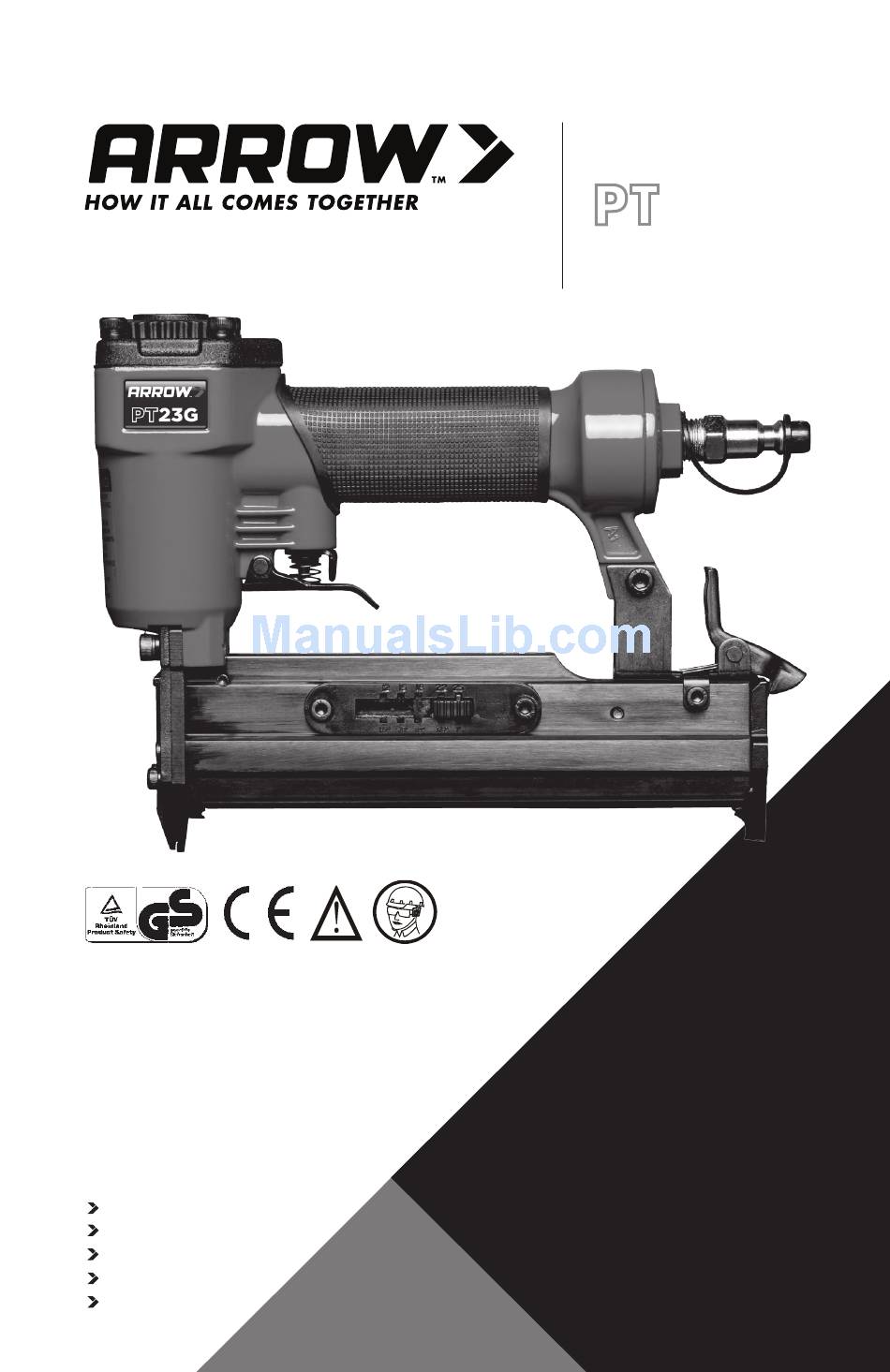

- Page 1 PNEUMATIC PIN NAILER ™ Instruction Manual Important Information. Please read carefully before use. Upon purchase of this product, read and follow all safety rules and operating instructions before first use. Includes: Technical Data Important Safety Rules www.arrowfastener.com Operating Instruction Maintenance Parts List...
-
Page 2: Year Limited Warranty
This warranty does not cover defect or damage to the extent caused by the use of non Arrow branded nails. This warranty also does not cover damage relating to normal wear and tear, misuse, abuse, neglect, accident, natural disaster, or alteration of the product without Arrow’s consent. -
Page 3: General Safety Rules
GENERAL SAFETY RULES 1. KEEP CHILDREN, VISITORS AND BYSTANDERS AWAY FROM TOOL. Distractions can cause misuse and possible loss of control. When tool is not operational it should be locked in a safe place out of the reach of children. 2. - Page 4 GENERAL SAFETY RULES WARNING! Some dust created by power sanding, sawing, grinding, drilling, and other construction activities contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Some examples of these chemicals are: •...
-
Page 5: Air Supply

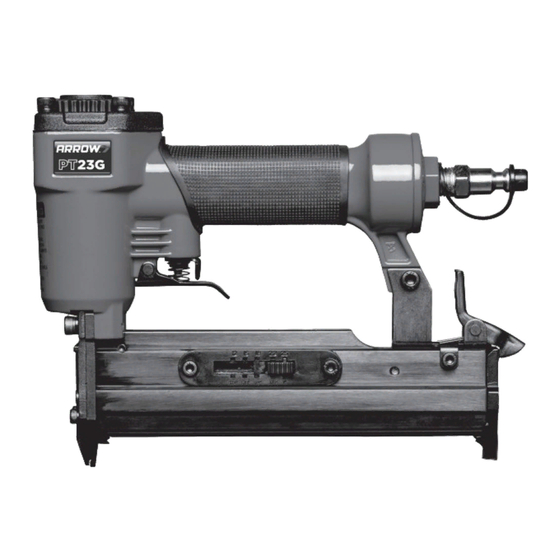

OPERATING INSTRUCTIONS Description Arrow’s 23GPT pin nailer drives 23G headless pin nails from ½” to 1” (12mm to 25mm) in length. It has a Die-cast aluminum body for strong driving and light weight hardened oxidized magazine. Also included is a quick release latch for fast jam releasing and fast loading. -
Page 6: Loading And Operation
OPERATING INSTRUCTIONS Loading and Operation WARNING! Always disconnect the tool from the compressed air before loading. When loading the tool always keep the tool pointed away from yourself and others. Make sure that you are not holding the tool with trigger depressed while loading to prevent accidental firing. 1. -
Page 7: Troubleshooting
TROUBLESHOOTING The following form lists the common operation system with problem and solutions. Please read the form carefully and follow it. WARNING! If any of the following symptoms appears during your operation, stop using the tool immediately, or serious personal injury could result. Only a qualified persons or an authorized service center can perform repairs or replacement of tool. - Page 8 OPERATING INSTRUCTIONS BOM list of H625A BOM LIST of PT23G PIN NAILER Usage Item Usage Item Usage Item Usage Item Description Description Description Description Hex Bolt M5x20 Housing Retainer 2.5 Guide Bar Air deflector Rubber Gasket Drive Guide Pusher Spring Head Valve spring Sealing ring ø12xø7.2x3...
- Page 9 1 8G CLOUEUSE PNEUMATIQUE POUR POINTES Manuel d’utilisation Renseignements importants. Veuillez lire ce manuel d’utilisation attentivement. Lire les consignes de sécurité et la les instructions d’utilisation en intégralité avant d’utiliser la cloueuse pour la première fois. Comprend: Caractéristiques techniques Consignes de sécurité importantes Instructions d’utilisation Entretien www.arrowfastener.com...
-
Page 10: Garantie Limitée De 3 Ans
à compter de la date d’achat. Si le produit n’est pas conforme à cette garantie, Arrow, à sa discrétion, le réparera ou le remplacera par un produit équivalent, sans frais. Cette garantie n’est pas transférable. -
Page 11: Consignes De Sécurité Générales
CONSIGNES DE SÉCURITÉ GÉNÉRALES 1. TENIR LES ENFANTS, LES VISITEURS ET LES PASSANTS ÉLOIGNÉS DE L’OUTIL. S’il est distrait, l’utilisateur peut employer l’outil de la mauvaise façon ou en perdre le contrôle. Lorsqu’il n’est pas utilisé, il convient de ranger l’outil dans un endroit verrouillé... - Page 12 CONSIGNES DE SÉCURITÉ GÉNÉRALES AVERTISSEMENT! Certaines poussières créées par ponçage, par sciage, par grenaillage, par perçage ou par le biais d’autres activités de construction contiennent des produits chimiques reconnus par l’État de Californie comme étant une cause de cancer, d’anomalies congénitales et d’autres troubles de reproduction.
-
Page 13: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Description La cloueuse pour pointes 23GPT de Arrow enfonce des pointes sans tête de calibre 23 d’une longueur de 12 mm à 25 mm (½ po à 1 po). Son boîtier est en aluminium coulé pour une puissance accrue. Son chargeur est léger, renforcé et oxydé. L’outil comporte en outre un verrou à... -
Page 14: Entretien
INSTRUCTIONS D’UTILISATION Chargement et fonctionnement AVERTISSEMENT! Toujours débrancher l’outil de la source d’air comprimé avant de le charger. Lors du chargement de l’outil, toujours pointer l’outil dans la direction opposée à la sienne et à celle des tiers. Veiller à ne pas appuyer sur la gâchette lors du chargement de l’outil pour empêcher tout déclenchement involontaire. -
Page 15: Dépannage
DÉPANNAGE Le tableau qui suit énumère les problèmes que l’on peut rencontrer dans le cadre d’une utilisation normale de l’outil et leurs solutions. Il convient de le lire attentivement. AVERTISSEMENT! Si l’un des symptômes se produit durant l’utilisation, cesser immédiatement d’utiliser l’outil, sans quoi il pourrait en résulter des blessures graves. - Page 16 SCHÉMA ET LISTE DE PIÈCES DU PT23G BOM list of H625A NOMENCLATURE de la CLOUEUSE POUR POINTES PT123G Usage Item Usage Item Usage Item Usage Item Description Description Description Description Article Description Utilisation article Description Utilisation article Description Utilisation article...
- Page 17 1 8G CLAVADORA NEUMÁTICA DE PASADORES ™ Manual de instrucciones Información importante. Por favor lea atentamente antes de usar. Lea y siga todas las reglas de seguridad e instrucciones de funcionamiento antes de usar este producto por primera vez. Incluye: Datos técnicos Reglas de seguridad importantes Instrucciones de funcionamiento...
-
Page 18: Garantía Limitada De 3 Años
3 años después de su compra. Si el producto no cumple con esta garantía, Arrow a su opción, reparará o reemplazará el producto con uno equivalente sin costo alguno para usted. Esta garantía no es transferible. -
