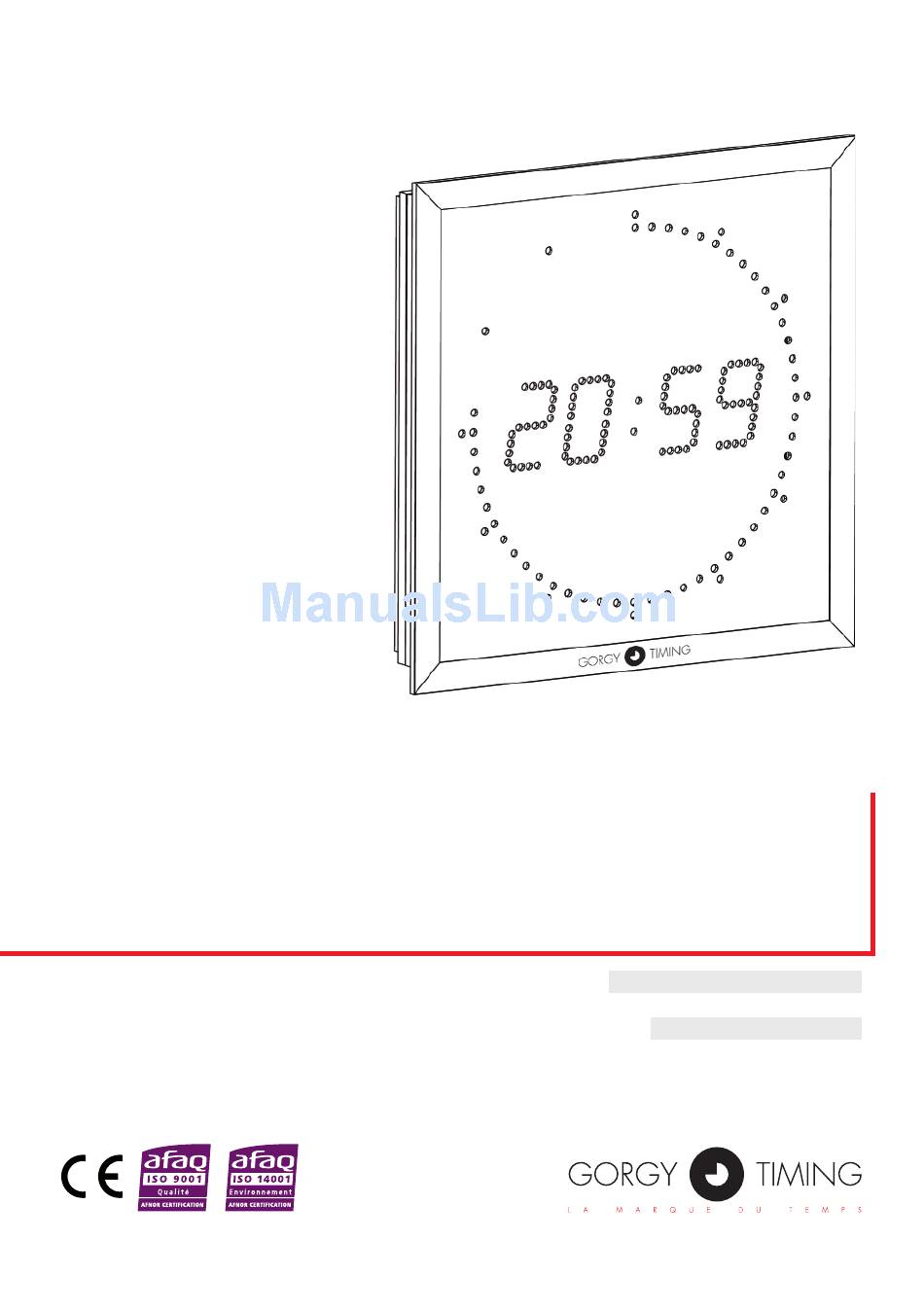

- Page 1 LEDi ORiGiNAL ® : 93000011 : 93000024 MODE D’EMPLOi - page 3 USER GUiDE - page 9 MDE-LEDI-ORIGINAL-1101V3.0...
- Page 2 Toute opération de maintenance doit être effectuée hors-tension. Gorgy Timing décline toute responsabilité en cas d’accidents ou de dommages provoqués par une mauvaise utilisation du produit. Les produits GORGY TiMiNG sont conformes aux normes : CE, EN 60950, EN 55022, EN 50024. MDE-LEDI-ORIGINAL-1101V3.0...
-
Page 3: Table Of Contents
SOMMAiRE PRiNCiPE DE MONTAGE ..................... 4 1.1. FIXATION MURALE ......................4 1.2. FIXATION ENCASTRABLE ....................4 CARACTéRiSTiQUES GéNéRALES ................5 iNFORMATiONS ......................5 BRANChEMENTS ......................6 5.1. Configuration avancée ......................6 5.2. Configuration date / heure ....................7 CONFiGURATiON ViA L’hORLOGE (BOUTONS) ............6 REDéMARRAGE ...................... -
Page 4: Principe De Montage
PRiNCiPE DE MONTAGE 1.1. FiXATiON MURALE ACCROCHAGE DE L'HORLOGE 270 mm AVEC VERROUILLAGE Câble d'alimentation ø7 150 mm 7 mm Verrouillage par déplacement de l'horloge vers la droite 1.2. FiXATiON ENCASTRABLE 250 mm Support encastrable Horloge mini 65mm Ouverture Alimentation murale Vis Ø... -
Page 5: Caractéristiques Générales
Affichage numérique heure, minute, 7 segments à diodes électroluminescentes. ► Inclinaison des chiffres : 10°. ► Alimentation : 230VAC/50-60Hz Sauvegarde par pile Lithium incorporée. ► LED bi-couleurs blanche et bleue. REF : 93000011 ► ► LED tri-couleurs rouge/verte/jaune. REF : 93000024 ► Dimensions : 270x270x62 mm (LxHxP) ►... -
Page 6: Branchements
BRANChEMENTS ☛ Fixer l’horloge sur son support avant de la raccorder sur le secteur. ► Raccorder l’horloge au secteur. ► Mettre l’horloge en fonctionnement en basculant le commutateur situé au dos de l’hor- loge sur la position ON (position basse). CONFiGURATiON ViA L’hORLOGE (BOUTONS) ☛... -
Page 7: Configuration Date / Heure
-1 heure en hiver. + / - Réglage des heures PROG + / - Réglage des minutes PROG REF : 93000011 REF : 93000024 d1 : Blanc d1 : Rouge + / - Réglage couleur digits d2 : Blanc/bleu... - Page 8 GORGY TIMING. ® ® ® ® Numéro de déclaration d’activité de prestataire de formation : 82 38 04877 38 GORGY TIMING RC 74 B 38 - Toutes modifications d'ordre technique ou esthétique peuvent être apportées sans préavis. MDE-LEDI-ORIGINAL-1101V3.0...
- Page 9 LEDi ORiGiNAL ® : 93000011 : 93000024 USER GUiDE MDE-LEDI-ORIGINAL-1101V3.0...
- Page 10 All maintenance operation shall be conducted with power shut off, including sys- tems connected on relay outputs if any. Gorgy Timing disclaims all responsibility in case of accident or damage caused by an improper use of the product. gorgY TIMIng products are compliant with the following standards: CE, En 60950, EN 55022, EN 50024 MDE-LEDI-ORIGINAL-1101V3.0...
- Page 11 ASSEMBLY PRiNCiPLE ....................12 1.1. Wall mounting ........................12 1.2. Flush mounting ........................12 GENERAL ChARACTERiSTiCS ................. 13 iNFORMATiON ......................13 CONNECTiONS ......................14 CONFiGURATiON ViA ThE CLOCK (BUTTONS) ............14 5.1. Advanced settings ......................14 5.2. Setting the date and time ....................15 REBOOT ........................
-
Page 12: Assembly Principle
ASSEMBLY PRiNCiPLE 1.1. WALL MOUNTiNG HANGING OF THE CLOCK 270 mm WITH LOCKING SYSTEM Power cable ø7 150 mm 7 mm Lock done by moving the clock to the right 1.2. FLUSh MOUNTiNG 250 mm Support built Clock mini 65mm Clock wall Alimentation opening... -
Page 13: General Characteristics
Tilt of figures: 10°. ► Power supply: 230 VAC / 50-60 Hz Data saved with a built-in Lithium battery ► Bi-color LED blue/white. REF : 93000011 ► ► Tri-colour LED red/green/yellow. REF : 93000024 ► Dimension: 270x270x62mm (L x H x D) ►... -
Page 14: Connections
CONNECTiONS ☛ Fix the clock on its bracket before connecting it to mains power. ► Connect the clock to mains. ► Start the clock running, by tipping the switch located on the back of the clock, to “ON” (low position). CONFiGURATiON ViA ThE CLOCK (BUTTONS) ☛... -
Page 15: Setting The Date And Time
-1 hour in winter. + / - Set month PROG + / - Set minutes PROG REF : 93000011 REF : 93000024 d1 : Red d1 : White + / - d2 : Yellow Set digit color d2 : White/Blue... -
Page 16: Technical Support
+33 476 30 48 20 support@gorgy-timing.fr RADIO TIMING®, LEDI®, LEDICA®, HANDI® are trademarks by GORGY TIMING. Number of statement for training provider activity : 82 38 04877 38 Gorgy Timing RC74B38 - Any technical, aesthetic, color modifications can be made without notice. MDE-LEDI-ORIGINAL-1101V3.0...
