CHF4000/4500
2a
2
Exemple de projecteur uniquement
2b
Exemple de projecteur uniquement
23
(H) x 9
(C)
1
3
3
INSTALLATION DU PROJECTEUR
Installez le support d'interface
au projecteur
AVERTISSEMENT :
(J) x 9
INCORRECTE PEUT CAUSER LA CHUTE ET
L'ENDOMMAGEMENT DU PROJECTEUR ET
RISQUE D'ENTRAÎNER DES BLESSURES
GRAVES. NE PAS substituer la quincaillerie
de fixation. Utilisez seulement la quincaillerie
fournie par le fabricant.

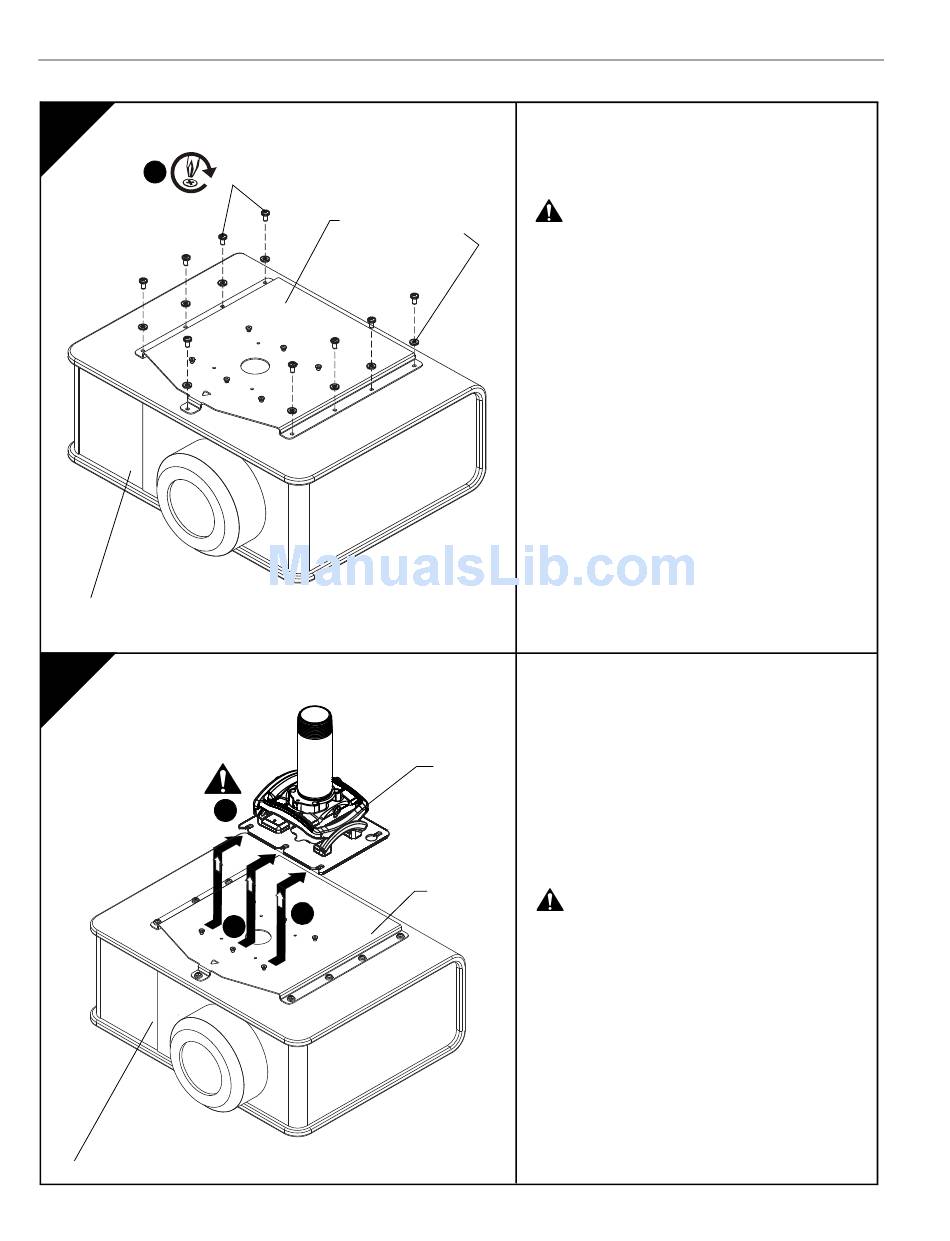

1. Alignez les trous de montage du projecteur avec
ceux du support d'interface (C).
2. Fixez solidement le support d'interface (C) au
projecteur à l'aide de neuf vis cruciformes M4 x
10 mm (H) et de neuf rondelles M4 (J).
Installez le projecteur à l'aide du support
d'interface au support de projecteur
1. Orientez le projecteur à l'aide du support
d'interface comme illustré à gauche.
2. Soulevez le projecteur pour que les vis s'alignent
(A)
avec les fentes de fixation du socle.
3. Glissez le projecteur et le support de montage
sur les fentes de fixation du socle jusqu'à ce que
les vis s'appuient solidement à l'arrière des
fentes de fixation.
(C)
AVERTISSEMENT :
INCORRECTE PEUT CAUSER LA CHUTE ET
L'ENDOMMAGEMENT DU PROJECTEUR ET
RISQUE D'ENTRAÎNER DES BLESSURES
GRAVES. Assurez-vous que les fentes de fixation
du socle glissent sous les vis de serrage et que les
vis sont bloquées à l'arrière des fentes.
