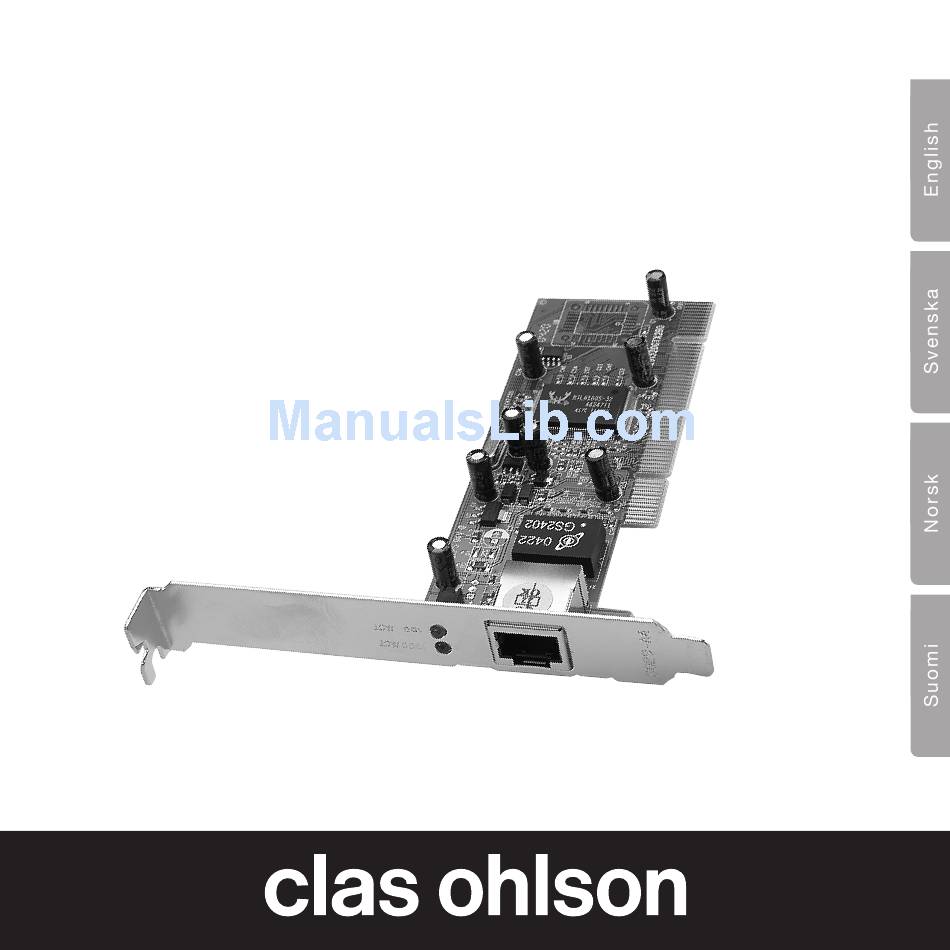

- Page 1 Network Card, Gigabit Nätverkskort, Gigabit Nettverkskort, Gigabit Verkkokortti, Gibabit Art.no. Model 38-1505 BL-8169 Ver. 201006...
- Page 3 Network Card, Gigabit Art.no 38-1505 Model BL-8169 Please read the entire instruction manual before use and save it for future reference. We reserve the right for any errors in text or images and for making any necessary technical changes to this document. If you should have any questions concerning technical problems please contact our Customer Services. Description • Ethernet PCI, TP connector (RJ-45) • Transfer rate10/100/1000 Mbps • Compatible with Windows 7 (32/64-bit)/ Vista (32/64-bit) and XP • Plug-and Play • Equipped with LED for visual status control • Supports Auto MDI/MDIX Contents • Network card • CD-ROM software disc with drivers for Windows XP • Instruction manual...
-
Page 4: Card Installation
Card installation NOTE! • Computer parts are very sensitive to static electricity. Keep the parts in the anti- static bags that they came with until the time they are ready for installation. • Use an anti-static wristband and earth it when installing. If you don’t have an anti-static wristband you can do this instead: Divert your anti-static charge by holding the computer chassis right before and while handling the card. 1. Shut off the computer and all connected units and pull out the plug to the computer. 2. Open the computer casing and so that the motherboard becomes accessible. 3. Install the PCI card in a vacant PCI slot. Do not press the card too hard while installing since the motherboard can be damaged. 4. Secure the card with a screw or other compatible fastening device. The PCI card shall be pushed in equally far through the entire row when properly installed. 5. Screw the computer casing together again making sure wires or cables are not trapped. -
Page 5: Installation
Installation Windows XP: The operative system finds the network card and automatically starts the installation if you have installed a device with this chipset before, otherwise the drivers must be installed manually. 1. Windows XP automatically identifies the PCI card when the computer is started and Welcome to the Found New Hardware Wizard opens. 2. Check No, not this time and then click Next. 3. Insert the supplied CD into the computer’s CD-ROM. 4. Check the Install from list... option. 5. Press Browse to open the Explorer menu. 6. Select CD/DVD device / LAN Card / PCI / RTL8169. 7. Highlight Win XP folder. 8. Click OK. 9. Click Next. 10. C lick Finish. Windows Vista and Windows 7 will install the network card automatically. -
Page 6: Properties And Configuration
Properties and Configuration The network card will appear as follows: Click on Start/Settings/Control panel. Double-click on “System” and select “Hardware”. Select “Device Manager” and right-click on the network card. Select “Properties” and chose to configure or troubleshoot the network card. Creating a Network Connection Click on Start/Settings/Network Connections. At this stage it is possible to create a new network connection. Indicator Lights The network card has two LEDs for control and troubleshooting: • 10 M (green), flashes when the network card transfers data at a rate of 10 Mbps via the RJ-45 outlet. • 100/1000 M (white), flashes when the network card transfers data at a rate of 100/1000 Mbps via the RJ-45 outlet. Disposal Follow local ordinances when disposing of this product. If you are unsure about how to dispose of this product contact your municipality. -
Page 7: Specifications
Specifications Standard: IEEE 802.3u (100 BASE-TX) IEEE 802.3ab (1000 BASE-T) IEEE 802.3 Auto-Negotiation Interface: 32-bit PCI 33/66 MHz Bus Master Connection: RJ-45 LEDs: 10 M and 100/1000 M... - Page 8 Nätverkskort, Gigabit Art.nr 38-1505 Modell BL-8169 Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress- uppgifter på baksidan). Beskrivning • Ethernet PCI, TP-anslutning (RJ-45) • Överföringshastighet 10/100/1000 Mbps • Passar Windows 7 (32/64-bit), Vista (32/64-bit) och XP • Plug-and-play • Försedd med lysdioder för kontroll och övervakning • Stöder Auto-MDI/MDIX Förpackningen innehåller • Nätverkskort • Cd-skiva med drivrutiner för Windows XP • Bruksanvisning...
- Page 9 Montering av kortet OBS! • Datorkomponenter är mycket känsliga för statisk elektricitet. Förvara kompo- nenterna i antistatpåsen som de ligger i vid leverans ända tills de ska monteras. • Använd antistatarmband som ansluts till en jordad punkt vid montering. Om du inte har ett antistatarmband kan du göra såhär: Avled din egen laddning ge- nom att ta i datorchassit precis innan och under tiden du hanterar kortet. 1. Stäng av datorn och alla anslutna enheter samt dra datorns stickpropp ur vägguttaget. 2. Öppna datorlådan så att moderkortet blir åtkomligt. 3. Montera PCI-kortet på en ledig PCI-plats. Tryck inte för hårt när kortet monteras eftersom moderkortet kan skadas. 4. Fixera kortet med skruv eller annan typ av låsning. Kortet ska vara intryckt lika långt längs hela kontaktraden när det är rätt monterat. 5. Se till att inga kablar kommer i kläm och skruva sedan ihop datorlådan.
- Page 10 Installation Windows XP: Operativsystemet hittar nätverkskortet helt automatiskt när datorn startas och installationen sker automatiskt om någon komponent med detta chip har installerats i datorn tidigare, annars måste drivrutinerna installeras manuellt, gör då så här: 1. Windows XP identifierar automatiskt PCI-kortet vid datorns start och ”Välkommen till guiden Ny maskinvara” öppnas. 2. Markera ”Nej, inte den här gången” och klicka sedan på Nästa. 3. Sätt i den bifogade cd-skivan i datorns cd-läsare. 4. Markera alternativet ”Installera från en lista...”. 5. Klicka på Bläddra för att öppna Utforskaren. 6. Välj CD/DVD-enheten / LAN Card / PCI / RTL8169.
- Page 11 Egenskaper och konfiguration Nätverkskortet visas på följande sätt: Klicka först på Start/Inställningar/Kontrollpa- nelen. Dubbelklicka sedan på ”System”-ikonen och välj fliken ”Maskinvara”. Välj sedan ”Enhetshanteraren” och högerklicka sedan på nätverkskortet. Då väljer du ”Egenskaper”, och där kan du konfigurera eller felsöka nätverkskortet.
- Page 12 Skapa nätverksanslutning Klicka på Start/Inställningar/Nätverksanslutningar. Där kan du välja att skapa en ny anslutning. Indikatorlampor Nätverkskortet har två lysdioder för kontroll och felsökning: • 10M (grön), blinkar när nätverkskortet överför data med en hastighet av 10 Mbps via RJ-45-uttaget. • 100/1000M (vit), blinkar när nätverkskortet överför data med en hastighet av 100/1000 Mbps via RJ-45-uttaget. Avfallshantering När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun. Specifikationer Standard IEEE 802.3u (100 BASE-TX) IEEE 802.3ab (1000 BASE-T) IEEE 802.3 Auto-Negotiation Interface 32-bit PCI 33/66 MHz Bus Master Anslutning RJ-45 Lysdioder 10 M och 100/1000M...
- Page 13 Nettverkskort, Gigabit Art.nr. 38-1505 Modell BL-8169 Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden). Beskrivelse • Ethernet PCI, TP-tilkobling (RJ-45) • Overføringshastighet 10/100/1000 Mbps • Passer Windows 7 (32/64-biter), Vista (32/64-biter) og XP • Plug-and-play • Utstyrt med lysdioder for kontroll og overvåkning • Støtter Auto-MDI/MDIX Forpakningen inneholder • Nettverkskort • Cd-plate med driver for Windows XP • Bruksanvisning...
- Page 14 Montering av kortet OBS! • Datakomponenter er meget følsomme for statisk elektrisitet. Oppbevar kompo- nentene i antistatposen, som de ligger i ved leveransen, helt til de skal monteres. • Bruk antistatarmbånd, som er koblet til et jordet punkt, ved montering. Dersom du ikke har et antistatarmbånd kan du gjøre slik: Avled din egen ladning ved å ta på datachassisen like før og mens du jobber med kortet. 1. Skru av PC-en og alle de tilkoblede enhetene, og dra ut dens stikkontakt fra vegguttaket. 2. Åpne harddisken slik at hovedkortet blir tilgjengelig. 3. Monter PCI-kortet på en ledig PCI-plass. Ikke trykk for hardt når kortet settes på plass. Da kan hovedkortet skades. 4. Fest kortet. Det skal være inntrykt like mye langs hele kortkanten, når det er riktig montert. 5. Påse at ingen kabler kommer i klem og skru deretter sammen harddisken.
- Page 15 Installasjon Windows XP: Operativsystemet finner nettverkskortet helt automatisk når PC-en startes og installasjonen skjer automatisk dersom en komponent med denne chippen er installert i PC-en tidligere, ellers må driverne installeres manuelt. Gjør på denne måten: 1. Windows XP finner automatisk PCI-kortet ved PC-ens oppstart og ”Velkommen til guiden Ny maskinvare” åpnes. 2. Velg ”Nei, ikke denne gangen” og trykk på ”Fortsett”. 3. Legg den medfølgende CD-platen i PC-ens CD-leser. 4. Marker alternativet ”Installer fra en liste...”. 5. Klikk på Bla for å åpne innstillingene. 6. Velg CD/DVD-enheten / LAN Card / PCI / RTL8169. 7. Marker mappen Win XP. 8. Klikk på OK. 9. Klikk på Fortsett. 10. K likk på Fullfør. Windows Vista og Windows 7 installerer nettverkskortet automatisk.
- Page 16 Egenskaper og konfigurasjon Nettverkskortet vises på følgende måte: Klikk først på Start/Innstillinger/Kontroll- panelet. Dobbeltklikk deretter på ”System”-ikonet og velg fliken ”Maskinvare”. Velg deretter ”Enhetsbehandling” og høyreklikk deretter på nettverkskortet. Velg så ”Egenskaper”, og der kan du konfigurere eller feilsøke nettverkskortet.
- Page 17 Opprett nettverkstilkobling Klikk på Start/Innstillinger/Nettverkstilkoblinger. Der kan du velge å opprette en ny tilkobling. Indikatorlamper Nettverkskortet har to lysdioder for kontroll og feilsøking: 10M (grønn), blinker når nettverkskortet overfører data med en hastighet av 10 Mbps via RJ-45-uttaket. 100/1000M (hvit), blinker når nettverkskortet overfører data med en hastighet av 100/1000 Mbps via RJ-45-uttaket. Avfallshåndtering Når du skal kassere dette produktet, skal det skje i henhold til gjeldende forskrifter. Dersom du er usikker på reglene, ta kontakt med lokale myn- digheter for mer informasjon. Spesifikasjoner Standard IEEE 802.3u (100 BASE-TX) IEEE 802.3ab (1000 BASE-T) IEEE 802.3 Auto-Negotiation Interface 32-bit PCI 33/66 MHz Bus Master Anslutning RJ-45 Lysdioder 10 M og 100/1000M...
- Page 18 Verkkokortti, Gibabit Tuotenro 38-1505 Malli BL-8169 Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tar- vetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa). Kuvaus • Ethernet PCI, TP-liitäntä (RJ-45) • Tiedonsiirtonopeus 10/100/1000 Mbps • Sopivat käyttöjärjestelmät Windows 7 (32/64), Vista (32/64) ja XP • Plug-and-Play • Merkkivalo toiminnan seurantaa varten • Auto MDI/MDIX-tuki Pakkauksen sisältö • Verkkokortti • Cd- levy, jolla ajurit Windows XP:lle • Käyttöohje...
- Page 19 Kortin asennus HUOM.! • Tietokoneen komponentit ovat hyvin herkkiä staattiselle sähkölle. Säilytä komponentit antistaattisessa pussissa siihen asti kunnes ne asennetaan. • Käytä asennuksen aikana antistaattista ranneketta, joka on liitetty maadoi- tettuun kohtaan. Mikäli sinulla ei ole antistaattista ranneketta, tee seuraavasti: Johda oma sähköisyytesi pois koskettamalla jotakin tietokoneen kotelon jännit- teetöntä metalliosaa ennen asennusta ja korttia käsitellessäsi. 1. Sulje tietokone ja sen yksiköt, irrota pistoke pistorasiasta. 2. Avaa tietokoneen kotelo päästäksesi käsiksi emolevyyn. 3. Asenna PCI-kortti vapaaseen PCI-paikkaan. Älä paina liian lujaa korttia asentaessasi, emolevy saattaa vahingoittua. 4. Kiinnitä kortti ruuvilla tai vastaavalla kiinnikkeellä. Kortti on oikein asennettu, kun kontaktirivi on painettu yhtä syvälle joka kohdasta. 5. Varmista, ettei johtoja jää puristuksiin. Sulje tietokoneen kotelo.
- Page 20 Asennus Windows XP: Käyttöjärjestelmä löytää verkkokortin automaattisesti, kun käynnistät tietokoneen. Asennus tapahtuu automaattisesti, jos tietokoneeseen on aikaisemmin asennettu jokin samalla sirulla varustettu komponentti. Muussa tapauksessa ajurit on asennettava manuaalisesti. Toimi näin: 1. Windows XP tunnistaa PCI-kortin automaattisesti, kun tietokone käynnistetään ja Uuden laitteen asennus käynnistyy. 2. Valitse ”Ei tällä kertaa” ja napsauta Seuraava. 3. Aseta pakkaukseen sisältyvä cd-levy tietokoneesi cd-asemaan. 4. Valitse ”Asenna luettelosta...”. 5. Napsauta ”Selaa” avataksesi Resurssienhallinnan. 6. Valitse CD/DVD- yksikkö / LAN Card / PCI / RTL8169. 7. Valitse kansio Win XP. 8. Napsauta OK. 9. Napsauta Seuraava. 10. N apsauta Valmis. Windows Vista ja Windows 7 asentavat verkkokortin automaattisesti.
- Page 21 Ominaisuudet ja konfiguraatio Verkkokortin sijainti: Avaa Käynnistä/Asetukset/Ohjauspaneeli. Kaksoisnapsauta ”Järjestelmä”-kuvaketta ja valitse sivu ”Laitteisto”. Valitse ”Laitehallinta” ja nap- sauta verkkokorttia hiiren oikealla painikkeella. Määrittele ja etsi virheitä kohdassa ”Ominaisuudet”.
-
Page 22: Tekniset Tiedot
Verkkoyhteyden muodostaminen Avaa Käynnistä/Asetukset/Puhelinverkkoyhteydet. Nyt voit muodostaa uuden yhteyden. Merkkivalot Verkkokortissa on kaksi merkkivaloa valvontaa ja vianhakua varten: • 10M (vihreä) vilkkuu, kun verkkokortti siirtää tietoa nopeudella10 Mbps RJ-45-liitännän kautta. • 100/1000M (valkoinen) vilkkuu, kun verkkokortti siirtää tietoa nopeudella 100/1000 Mbps RJ-45-liittimen kautta. Kierrätys Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma. Tekniset tiedot Standardi: IEEE 802.3u (100 BASE-TX) IEEE 802.3ab (1000 BASE-T) IEEE 802.3 Auto-Negotiation Liitäntä: 32-bit PCI 33/66 MHz Bus Master Liitäntä: RJ-45 Merkkivalot: 10 M ja 100/1000M... - Page 24 Norge Kundesenter Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: kundesenter@clasohlson.no Internett www.clasohlson.no Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO Suomi Asiakaspalvelu Puh.: 020 111 2222 Sähköposti: info@clasohlson.fi Internet www.clasohlson.fi Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI...
