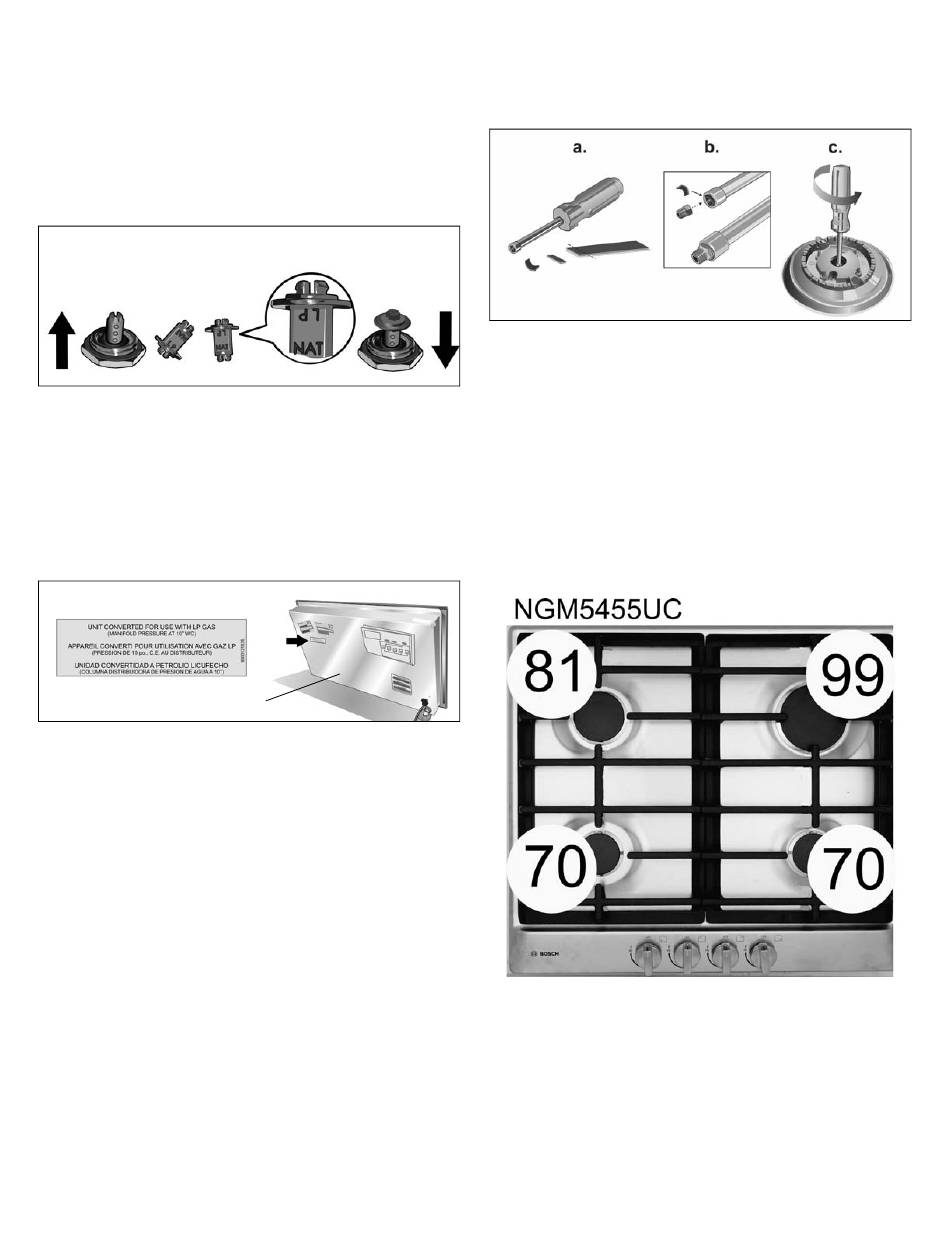

Après avoir retiré la tige du capuchon, faites-la pivoter de
180° pour que l'extrémité en bouton de la tige soit à
l'opposé du capuchon et que les lettres « PL » ou « LP »
sur la tige soient à l'envers lorsque le capuchon est placé à
plat sur son extrémité. Remettez la tige en place dans cette
position en l'insérant dans le retrait du capuchon
métallique. La tige devrait se verrouiller en place.
Gaz
naturel
Important - Fixez l'autocollant métallique (compris avec ce
kit de conversion) au-dessous de l'appareil tel qu'illustré,
près de la plaque signalétique de l'appareil (qui indique le
numéro de série et des informations sur l'appareil). Cet
autocollant indique que l'appareil a été converti pour utiliser
le gaz propane (PL).
.
dessous de la table de cuisson
Étape 2 - Remplacer les orifices
1. Retirez les grilles et les capuchons des brûleurs.
Remarque :N'enlevez pas l'allumeur de l'unité.
2. Retirez les orifices.
Remarque : Les orifices nécessitent une clé à douille
de 7 mm pour être retirés ou remplacés. La
clé doit être insérée à environ 64 mm (2 1/2
po) dans la cavité du brûleur pour attein-
dre l'orifice.
Conseil : Pour réduire le risque que l'orifice tombe de la clé
à douille, vous pouvez ajouter un morceau de
ruban en mousse ou de ruban adhésif à l'intérieur
de la douille.
a) Découpez un petit morceau du ruban en mousse
fourni avec le kit (environ 6 mm x 12 mm ou 1/4 po
x 1/2 po).
b) Placez le morceau de façon à entourer un côté de
la douille pour qu'il tienne en place.
Français 7
c) En enfonçant la clé à douille dans l'orifice, le ruban
Gaz
propane
Conservez les orifices pour le GN au cas où vous devriez
reconvertir l'appareil pour utiliser de nouveau du gaz
naturel.
4. Identifiez le positionnement approprié des orifices pour
le gaz propane (PL) tel qu'indiqué sur le carton
d'emballage des orifices.
Les tailles des orifices sont indiquées à l'intérieur des
cercles blancs correspondant à chaque brûleur comme
indiqué dans l'illustration ci-dessous Ces nombres sont
gravés sur le dessus de chaque orifice. Il est important
d'installer la bonne taille d'orifice pour chaque brûleur.
5. Insérez chaque orifice pour gaz propane (PL) fourni
avec ce kit dans la douille (en utilisant un petit morceau
de ruban en mousse pour assurer un ajustement
serré).
a) Assurez-vous que le petit morceau de ruban en
b) En enfonçant la clé à douille dans l'orifice, le ruban
se moulera à l'orifice pour l'empêcher de tomber de
la douille au cours de l'extraction.
mousse utilisé précédemment entoure toujours un
côté de la douille.
aidera à maintenir un ajustement serré de l'orifice
