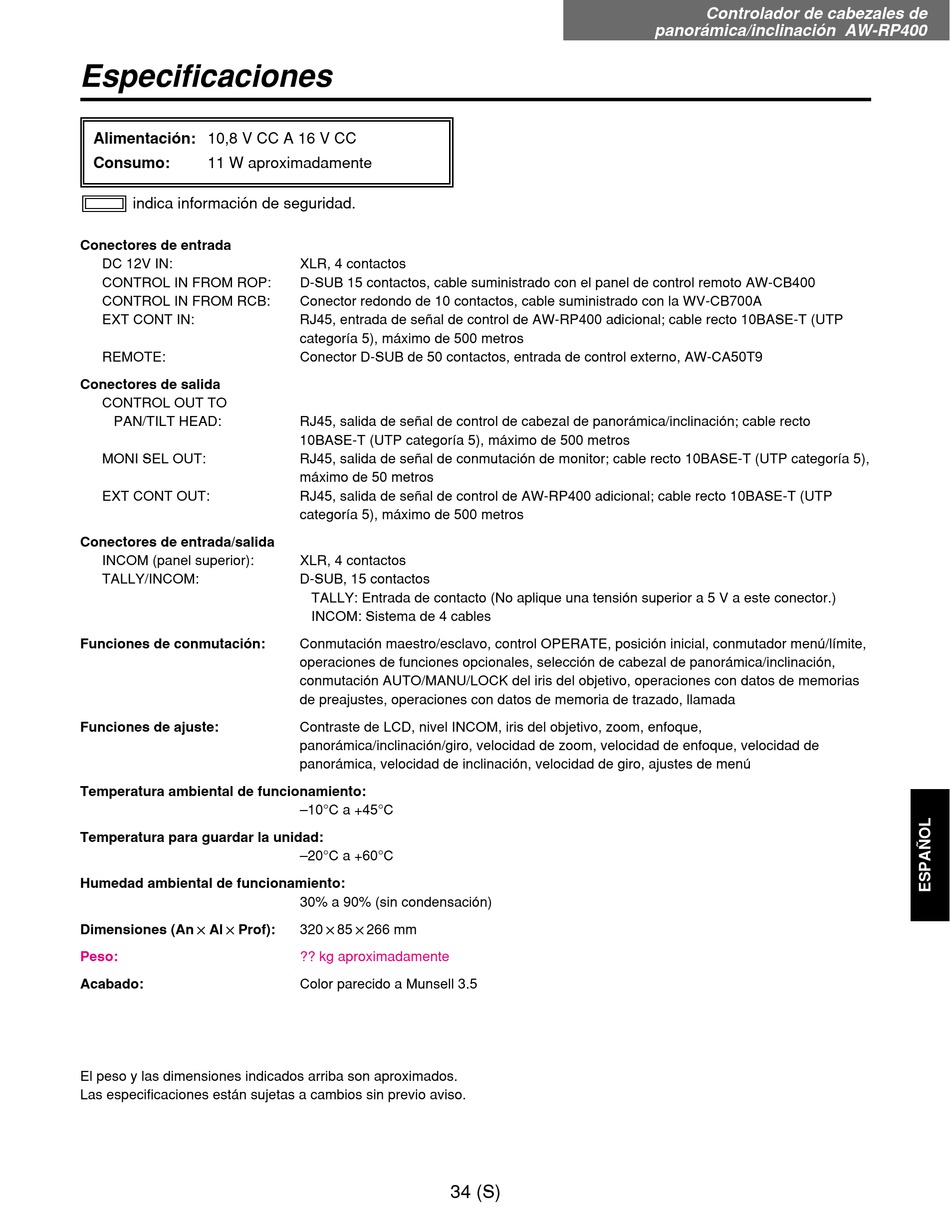

Especificaciones

Alimentación: 10,8 V CC A 16 V CC
Consumo: 11 W aproximadamente
1 indica información de seguridad.
Conectores de entrada
DC 12V IN:
CONTROL IN FROM ROP:
CONTROL IN FROM RCB:
EXT CONT IN:
REMOTE:
Conectores de salida
CONTROL OUT TO
PAN/TILT HEAD:
MONI SEL OUT:
EXT CONT OUT:
Conectores de entrada/salida
INCOM (panel superior):
TALLY/INCOM:
Funciones de conmutación:
Funciones de ajuste:
Temperatura ambiental de funcionamiento:
Temperatura para guardar la unidad:
Humedad ambiental de funcionamiento:
Dimensiones (An!Al!Prof):
Peso:
Acabado:
El peso y las dimensiones indicados arriba son aproximados.
Las especificaciones están sujetas a cambios sin previo aviso.
XLR, 4 contactos
D-SUB 15 contactos, cable suministrado con el panel de control remoto AW-CB400
Conector redondo de 10 contactos, cable suministrado con la WV-CB700A
RJ45, entrada de señal de control de AW-RP400 adicional; cable recto 10BASE-T (UTP
categoría 5), máximo de 500 metros
Conector D-SUB de 50 contactos, entrada de control externo, AW-CA50T9
RJ45, salida de señal de control de cabezal de panorámica/inclinación; cable recto
10BASE-T (UTP categoría 5), máximo de 500 metros
RJ45, salida de señal de conmutación de monitor; cable recto 10BASE-T (UTP categoría 5),
máximo de 50 metros
RJ45, salida de señal de control de AW-RP400 adicional; cable recto 10BASE-T (UTP
categoría 5), máximo de 500 metros
XLR, 4 contactos
D-SUB, 15 contactos
TALLY: Entrada de contacto (No aplique una tensión superior a 5 V a este conector.)
INCOM: Sistema de 4 cables
Conmutación maestro/esclavo, control OPERATE, posición inicial, conmutador menú/límite,
operaciones de funciones opcionales, selección de cabezal de panorámica/inclinación,
conmutación AUTO/MANU/LOCK del iris del objetivo, operaciones con datos de memorias
de preajustes, operaciones con datos de memoria de trazado, llamada
Contraste de LCD, nivel INCOM, iris del objetivo, zoom, enfoque,
panorámica/inclinación/giro, velocidad de zoom, velocidad de enfoque, velocidad de
panorámica, velocidad de inclinación, velocidad de giro, ajustes de menú
–10°C a +45°C
–20°C a +60°C
30% a 90% (sin condensación)
320!85!266 mm
?? kg aproximadamente
Color parecido a Munsell 3.5
34 (S)
