Summary of Contents for Roros Metall 800 LED

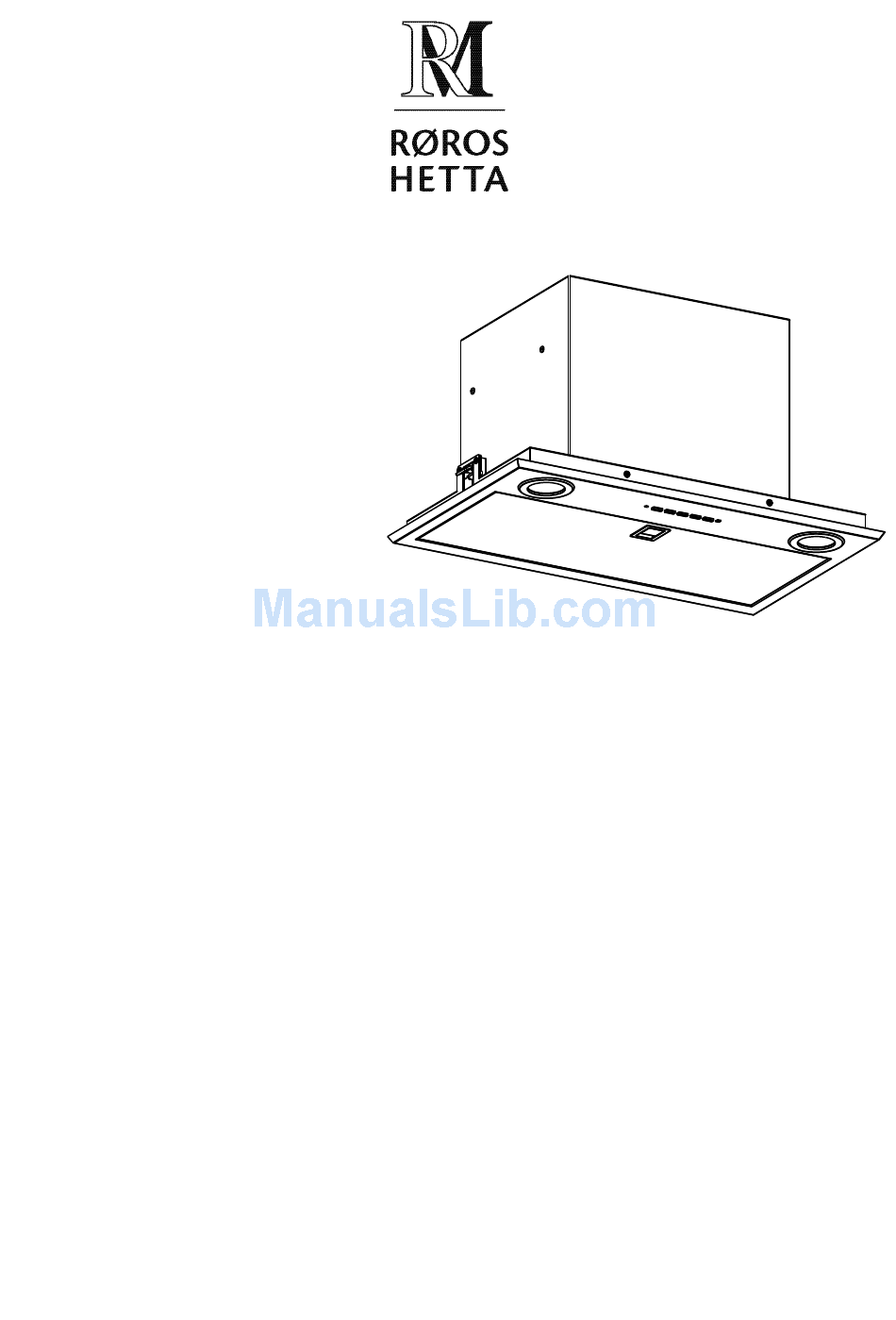

- Page 1 Instructions Manual Bruksanvisning Bruksanvisning...
-
Page 2: Table Of Contents
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................5 USE ......................................7 MAINTENANCE ..................................8 INNHOLD ANBEFALINGER OG FORSLAG ............................10 EGENSKAPER..................................11 INSTALLASJON................................... 12 BRUK ....................................14 VEDLIKEHOLD ..................................15 INNEHÅLL REKOMMENDATIONER OCH TIPS ........................... 17 EGENSKAPER..................................18 INSTALLATION.................................. -
Page 3: Recommendations And Suggestions
RECOMMENDATIONS AND SUGGESTIONS The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. INSTALLATION • The manufacturer will not be held liable for any damages resulting from incorrect or improper installation. -
Page 4: Characteristics
CHARACTERISTICS Dimensions Components Ref. Q.ty Product Components Hood Body, complete with :Controls, Light, Blower, Filters Directioned grid Reducer Flange ø 150-120 mm Damper ø 150 mm Ref. Q.ty Installation Components Screws 2,9 x 9,5 Q.ty Documentation Instruction Manual... -
Page 5: Installation
INSTALLATION Fitting the Hood canopy BEFORE FITTING THE HOOD TO THE WALL UNIT, PROCEED AS FOLLOWS: • Remove the grease filters. The Hood can be installed directly on the underside of the wall unit (Minimum 650 mm from the Cooker Hob). •... - Page 6 Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø 150 or 120mm, the choice of which is left to the installer. To install a ø 150 pipe ø...
-
Page 7: Use
Control panel Button Function Turns the lights on/off at maximum strength. Fixed Turns the motor on/off at speed one. Press and hold for 3 seconds to enable the remote control, indicated by the LED flashing twice. Press and hold for 3 seconds to disable the remote control, indicated by the LED flashing just once. -
Page 8: Maintenance
MAINTENANCE REMOTE CONTROL (OPTIONAL) The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03- AAA type (not included). • Do not place the remote control near to heat sources. •... - Page 9 Activated Charcoal Filter (Recirculation Version) This cannot be washed or regenerated, and must be changed when led S1 starts to flash, or at least once every 4 months. The Alarm signal, if it has been activated, only appears when the Suction motor is turned on.
-
Page 10: Anbefalinger Og Forslag
ANBEFALINGER OG FORSLAG Denne bruksanvisningen gjelder for flere maskinutgaver. Det kan finnes beskrivelser av enkelte deler som ikke gjelder din maskin. INSTALLASJON • Produsenten skal ikke kunne holdes ansvarlig for eventuelle skader som oppstår som følge av feil eller ufullstendig montering. •... -
Page 11: Egenskaper
EGENSKAPER Dimensjoner Deler Ref. Antall Produktets deler Kjøkkenviftens hoveddel komplett med: Kontroller, lys, filtre, oppsugingsenhet Retningsrist Reduksjonsflens med en diameter på 150-120 mm Flens med ventil med en diameter på 150 mm Ref. Antall Installasjonsdeler Skruer 2,9 x 9,5 Antall Dokumentasjon Bruksveiledning 1 11... -
Page 12: Installasjon
INSTALLASJON Montering av kjøkkenviftens hoveddel GÅ FREM SOM FØLGER FØR KJØKKENVIFTEN MONTERES PÅ VEGGSKAPET: • Ta ut fettfiltrene. Kjøkkenviften kan installeres direkte på veggskapets bunnplate (min. 650 mm fra platetoppen). • Lag en åpning i veggskapets bunnplate, som vist. • Sett inn kjøkkenviften helt til sidestøttene hektes på plass. - Page 13 Tilkoplinger LUFTUTLØP FOR SUGEVERSJON For installasjon av kjøkkenviften i sugeversjon må du kople kjøkkenviften til utløpsrøret med et rør eller en slange med en diameter på 150 eller 120 mm (etter eget valg). ø 150 ø 120 Tilkopling av rør med en diameter på 150 mm •...
-
Page 14: Bruk
BRUK Kontrollpanel Knapp Funksjon Slår belysningen på/av ved maks styrke. Tent konstant Slår motoren på/av ved den første hastigheten. Hvis du trykker på knappen i 5 sekunder, aktiveres fjernkontrollen og tilhørende LED blinker to ganger. Hvis du trykker på knappen i 5 sekunder, deaktiveres fjernkontrollen og tilhørende LED blinker kun én gang. -
Page 15: Vedlikehold
VEDLIKEHOLD FJERNKONTROLL (EKSTRAUTSTYR) Dette apparatet kan styres med en fjernkontroll med alkaliske sink-kull batterier på 1,5 V av standardtypen LR03-AAA (ikke inkludert). • Ikke plasser fjernkontrollen i nærheten av varmekilder. • Ikke kast batteriene i naturen, men kasser dem i beholdere be- regnet på... - Page 16 Aktive kullfilter (filtreringsversjon) Dette filteret kan ikke vaskes eller regenereres. Det skal byttes ut når LEDen S1 blinker eller minst hver fjerde måned. Alarmsignalet (hvis aktivert på forhånd) gis kun når sugemotoren er aktivert. Aktivering av alarmsignalet • For kjøkkenviften i filtreringsversjon skal alarmsignalet for mettede filter aktiveres når kjøkkenviften installeres, eller senere.
-
Page 17: Rekommendationer Och Tips
REKOMMENDATIONER OCH TIPS Denna bruksanvisning är förutsedd för flera versioner av apparaten. Det är möjl i gt att vissa enskil d a utrustningsdetaljer, inte berör din apparat. INSTALLATION • Tillverkaren åtar sig inget ansvar för fel som beror på felaktig eller olämplig instal l ation. •... -
Page 18: Egenskaper
EGENSKAPER Mått Komponenter Ref. Antal Produktkomponenter Köksfläktsstomme komplett med: Reglage, Belysning, Fläktenhet, Filter Riktningsgaller luftutsläpp Reduktionsfläns ø 150-120 mm Fläns ø 150 med backventil Ref. Antal Installationskomponenter Skruvar 2,9 x 9,5 Antal Dokumentation Bruksanvisning 1 18... -
Page 19: Installation
INSTALLATION Montering av köksfläktsstomme INNAN DU MONTERAR KÖKSFLÄKTEN PÅ VÄGGSKÅPET GÅ TILLVÄGA SOM FÖLJER: • Avlägsna fettfiltren. Köksfläkten kan installeras direkt på väggskåpens undre del (min. 650 mm från spishällen). • Gör en infattning på väggskåpets undre del, som visas. •... - Page 20 Anslutningar LUFTUTSLÄPP SUGANDE VERSION För installation i sugande version anslut fläktkåpan till utgångsrörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt instal- latören. ø 150 ø 120 Anslutning till slang med ø 150 •...
-
Page 21: Använding
ANVÄNDING Kontrollpanel Knapp Lysdiod Funktion Tänder och släcker belysningen med max. intensitet. Fast Slår på/stänger av utsugningsmotorn på den första hastigheten. Genom att hålla den intryckt i 5 sekunder aktiveras fjärrkontrollen genom att visa en dubbel blinkning av samma lysdiod. Genom att hålla den intryckt i 5 sekunder avaktiveras fjärrkontrollen och visar en- bart en blinkning av tillhörande lysdiod. -
Page 22: Underhåll
UNDERHÅLL FJÄRRKONTROLL (EXTRA TILLBEHÖR) Den här apparaten kan kontrolleras med en fjärrkontroll, driven med alkaliska zink-kol batterier på 1,5 V av standardtyp LR03- AAA (medföljer ej). • Lägg inte fjärrkontrollen i närheten av värmekällor. • Kasta inte batterier i naturen, lägg dem i de speciella behållar- Metallfettfilter Filtren kan även diskas i diskmaskin, de ska diskas när lysdioden S1 tänds eller minst varannan månad cirka eller oftare vid... - Page 23 Luktfilter med aktivt kol (Filtrerande version) Filtret kan inte diskas eller regenereras. Filtret ska bytas när lysdioden S1 blinkar eller minst var 4:e månad. Larmsignalen, om tidigare aktiverad, inträffar enbart när insugningsmotorn är aktiverad. Aktivering av larmsignal • På köksfläktarna i filtrerande version, ska larmet för mättade filter aktiveras vid installationsögonblicket eller därefter.
- Page 24 991.0307.806_ver3...
