Montagem do AP em um teto
Montando o AP em um trilho em T
Montagem do AP em uma parede
Abaixo está a descrição de como montar o AP9152 em uma parede:
Instalando o suporte de montagem de parede na parede
Instalando o AP no suporte de montagem de parede
Travando o AP no suporte de montagem de parede (opcional)
Instalando o suporte de montagem de parede na parede
Etapa 1
Coloque o suporte de montagem de parede firmemente contra a parede
onde o AP será montado e marque os locais para perfurar os orifícios para
instalar os parafusos. Use uma furadeira com broca de 6 mm (1/4 pol.) de
diâmetro fazer os orifícios na parede. O padrão do orifício deve ser idêntico
ao do padrão no suporte de montagem de parede.
Destaque: No total existem cinco buracos de montagem no suporte de montagem de
parede do AP9152. Selecione os três orifícios circulares (com um diâmetro de 5 mm ou
0,20 pol.) para a instalação.

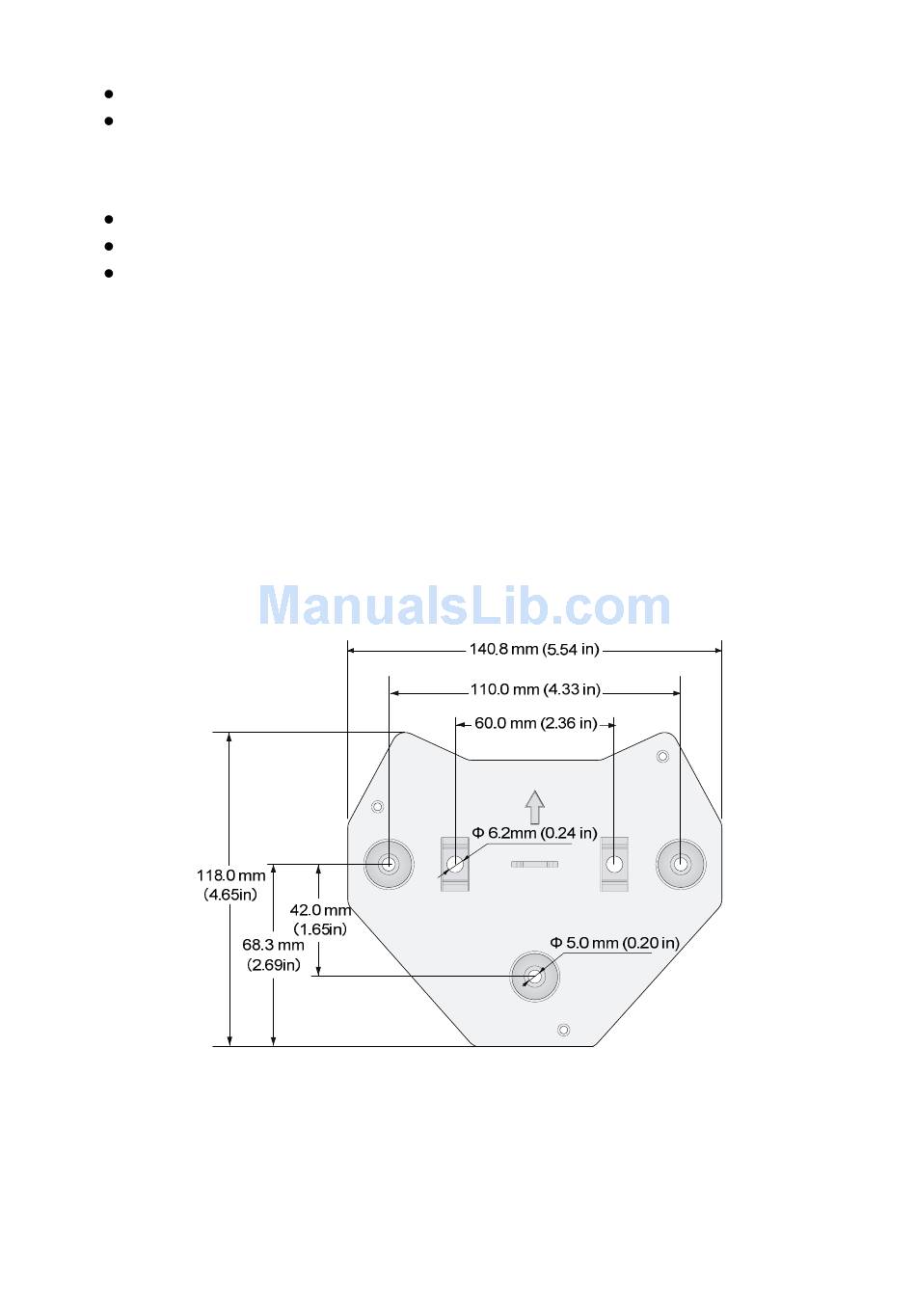

Figura 1 Padrão do orifício de montagem do suporte de
Etapa 2
Insira as extremidades pontiagudas das buchas de parede nos orifícios
perfurados e bata nas extremidades planas das buchas de parede com um
martelo de borracha até que fiquem completamente embutidas na
superfície da parede.
Etapa 3
Alinhe os orifícios no suporte de montagem de parede com as buchas de
montagem de parede do AP9152:
